Data Entry DVI Board Flat FPC Ribbon Cable 50pin 0.5mm Pitch Untuk DV

Data Entry DVI Board Flat FPC Ribbon Cable 50pin 0.5mm Pitch Untuk DV
Data Entry DVI Board Flat FPC Ribbon Cable 50pin 0.5mm Pitch Untuk DV Data Entry DVI Board Flat FPC Ribbon Cable 50pin 0.5mm Pitch Untuk DV Data Entry DVI Board Flat FPC Ribbon Cable 50pin 0.5mm Pitch Untuk DV

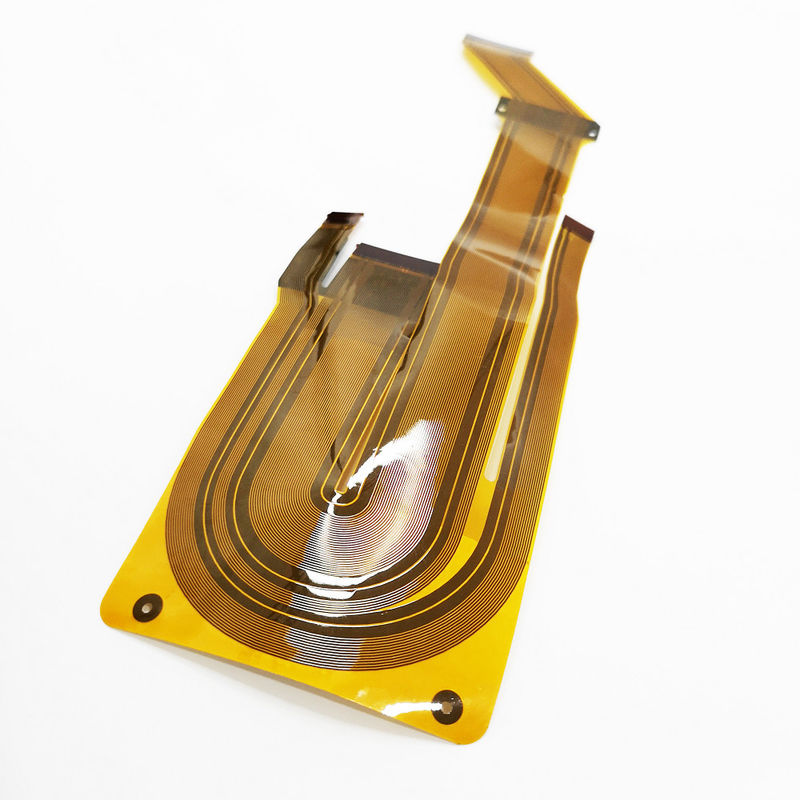

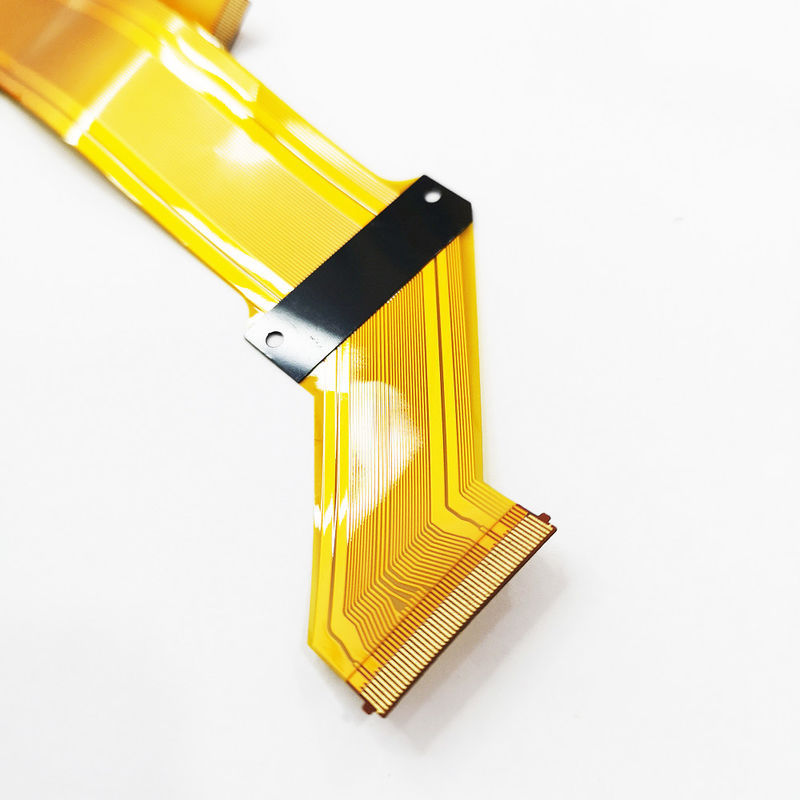

Gambar besar :  Data Entry DVI Board Flat FPC Ribbon Cable 50pin 0.5mm Pitch Untuk DV

Detail produk:
Tempat asal: Guangdong, Cina
Nama merek: XTK
Sertifikasi: CE,SGS,ROHS,ISO9001
Nomor model: Kabel FPC
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1000PCS
Harga: Negotiable price
Kemasan rincian: Tas kedap udara, kotak dalam karton
Waktu pengiriman: 5-7 Hari
Syarat-syarat pembayaran: L/C, T/T, Bayar
Menyediakan kemampuan: 1KK buah

Data Entry DVI Board Flat FPC Ribbon Cable 50pin 0.5mm Pitch Untuk DV

Deskripsi
Jenis: kabel FFC Keterangan: papan dvi fpc
melayani: ODM OEM Terima Bahan Inti: tembaga berlapis emas/berlapis timah
Melempar: 0.5mm Warna: Putih/Kuning
Cahaya Tinggi:

Kabel Pita FPC Papan DVI

,

Kabel Pita FPC 50pin

,

Kabel Datar DV FFC

Entri Data Kabel FPC Papan Dvi 50pin Untuk DV





Deskripsi Produk



item Paramerer
Sisi ganda/lapisan Mulyti
Ukuran panel maksimum 32'* 20' (800mm * 508mm)
Trek/celah minimum IL 0.075mm/0.075mm(3mil/3mil)
Cincin annular min di lapisan dalam satu sisi 3mil (0,075mm)
Berat Cu maksimum OL 6oz (210um)
Berat Cu maksimum 1L 12oz (420um)
Ketebalan papan jadi 0,20-6mm
Jumlah lapisan 2-32L
Pendaftaran lapis ke lapis ±3mil (±76um)
Diameter lubang minimal selesai 0.15mm(6mil), 0.1mm(4mil) untuk HDI
Akurasi posisi lubang ±2mil (±50um)
Toleransi slot lubang ±3mil (±75um)
Toleransi diameter PTH ±2mil (±50um)
Toleransi diameter NPTH ±1mil (25±um)
Rasio Aspek Maks PTH 10:1
Tembaga di dinding lubang 0.4-2mil (10-50um)
Toleransi pendaftaran pola grafik ±3mil (0,075um)
Track/celah minimum 1L(mil)-tergantung berat tembaga 3 juta/3 juta (75um/75um)
Toleransi etsa trek ±1mil (±25um)





Aplikasi



HAIproduk ur banyak digunakan dalam telekomunikasi, jaringan komputasi, peralatan medis, dan banyak bidang teknologi tinggi lainnya.





pelayanan kami



Dengan Departemen Profesional Kami, Kami Dapat Menawarkan:
Desain PCB
Pembuatan PCB: diperlukan file PCB atau file Gerber
Perakitan SMT PCBA PCBA SMD: Daftar bom diperlukan

Desain Elektronik
Rekayasa Terbalik - Salinan PCB, Klon PCB, Dekode IC
Pengadaan Komponen

Uji Produk Jadi PCBA PCBA
Produksi massal
Manufaktur Kontrak Produksi
NDA - Perjanjian Kerahasiaan



Kemampuan Manufaktur PCB kami



Barang Spesifikasi
1 Jumlah Lapisan 1-16 Lapisan (standar)
2 Bahan FR4, Aluminium, FPC
3 Permukaan Selesai HASL (LF), Pelapisan emas, Enig, Perendaman emas, Perendaman Timah, OSP
4 Ketebalan Papan Selesai 0.2mm-6,00 mm (8mil-126mil)
5 Ketebalan Tembaga 1/2 oz min; 12 oz maks
6 Topeng solder Hijau/Hitam/Putih/Merah/Biru/Kuning
7 Lebar Jejak Min. & Spasi Garis 0.075mm/0.1mm(3mil/4mil)
8 Diameter Lubang Min untuk Pengeboran CNC 0.1mm (4 juta)
9 Diameter Lubang Min untuk meninju 0.9mm (35 juta)
10 Ukuran panel terbesar 610mm * 508mm
11 Posisi lubang +/-0,075mm (3mil) Pengeboran CNC
12 Lebar Konduktor (W) 0,05mm(2mil) atau;+/-20% dari karya seni asli
13 Diameter Lubang (H) PTH L:+/-0,075mm(3mil);Non-PTH L:+/-0,05mm(2mil)
14 Garis Besar Toleransi 0.125mm(5mil) CNC Routing;+/-0.15mm(6mil) dengan Punching
15 Melengkung & Memutar 0,70%
16 Resistansi Isolasi 10Kohm-20Mohm
17 Daya konduksi <50ohm
18 Tegangan Uji 10-300V
19 Ukuran Panel: 110 × 100mm (min); 660 × 600mm (maks)
20 Kesalahan pendaftaran lapisan-lapisan 4 lapisan: 0,15mm (6mil) maks; 6 lapisan: 0,25mm (10mil) maks
21 Jarak minimum antara tepi lubang ke pola sirkuit lapisan dalam 0.25mm(10mil)
22 Jarak minimum antara papan ouline ke pola sirkuitdari lapisan dalam 0.25mm(10mil)
23 Toleransi ketebalan papan 4 lapisan:+/-0.13mm(5mil);6 lapisan:+/-0.15mm(6mil)
24 Kontrol Impedansi +/-10%
25 Imendansi yang berbeda +-/10%


FAQ



Q1: Apa jenis utama layanan PCB dan PCBA?
A: Papan Utama Perangkat Industri/Peralatan Medis/Perangkat Komunikatif/Perangkat Nirkabel/Perangkat Elektronik Konsumen.

Q2: Apakah Anda pabrik atau perusahaan perdagangan?
A: Kami adalah Pabrik layanan satu atap PCB PCBA OEM.

Q3: Berapa banyak jalur SMD yang Anda miliki?
A: 8 baris, peralatan dari Jepang, merek YAMAYA.

Q4: Jika saya membutuhkan salinan PCB atau desain PCB, atau desain ulang PCB?
A: Dengan tim profesional kami.dengan pengalaman penuh, kami dapat memberikan layanan yang baik untuk Anda:
a, file skema PCB;
b, deskripsi fungsi tertentu;
c, Dua atau lebih sampel kerja;
d, Informasi detail apa pun yang dapat Anda berikan.
