Komponen Elektronik MIC – Rakitan Sangkar SFP+ 1×6 dengan Soket Press-Fit 120-Posisi Terintegrasi, Pipa Cahaya Luar & Pegas EMI – Konektor I/O 10G/25G yang Dapat Ditukar Saat Beroperasi untuk Switch / NIC / PCB 5G
Deskripsi Produk
|
Parameter
|
Spesifikasi
|
|
Merek / Seri
|
Komponen Elektronik MIC – Rakitan Sangkar SFP+
|
|
Bentuk Faktor
|
SFP / SFP+ / SFP28 kompatibel mundur
|
|
Matriks Port
|
1 × 6 (6 port linier)
|
|
Posisi
|
120 (20 × 6)
|
|
Pitch
|
0,8 mm (0,031 inci)
|
|
Pemasangan
|
Melalui Lubang, Sudut Kanan
|
|
Hanya jari pegas / + bantalan elastomer / + busa konduktif
|
Pin Kepatuhan Press-Fit (Ø0,64 mm, ekor 2,05 mm) / SMT opsional
|
|
Bahan Kontak
|
Perunggu fosfor
|
|
Pelapisan Kontak
|
Kilau emas pada area perkawinan (opsional 30 µ"), timah pada ekor press-fit
|
|
Bahan Sangkar
|
Perak nikel (paduan tembaga), berlapis nikel
|
|
Pipa Cahaya
|
Tipe luar PMMA, 2 saluran LED per port (Link + ACT)
|
|
Fitur EMI
|
Jari pegas tembaga-berilium internal + eksternal (bantalan elastomer opsional)
|
|
Kecepatan Data
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28)
|
|
Impedansi Diferensial
|
100 Ω
|
|
Peringkat Arus
|
0,5 A / kontak
|
|
Resistansi Kontak
|
≤ 80 mΩ
|
|
Resistansi Isolasi
|
≥ 1000 MΩ @ 500 V DC
|
|
Tegangan Tahan
|
300 V AC
|
|
Siklus Perkawinan
|
≥ 100 (hot-swap)
|
|
Suhu Operasi.
|
-55 °C hingga +105 °C (versi industri -40~+85 °C)
|
|
Peringkat Api Rumah
|
UL 94 V-0 (LCP)
|
|
Sesuai
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Referensi Silang.
|
TE 2170305-2 / 2007250-1 / 2143294-1; Amphenol UE76-A20; Molex 74754-0620
|
|
Dimensi Khas
|
P ≈ 86,0 × L ≈ 48,6 × T ≈ 12,3 mm (ref. industri 1×6)
|
|
MOQ
|
500 pcs
|
|
Waktu Tunggu Sampel
|
5–7 hari kerja
|
|
Waktu Tunggu Massal
|
3–4 minggu
|
|
Pengemasan
|
Baki anti-statis
|

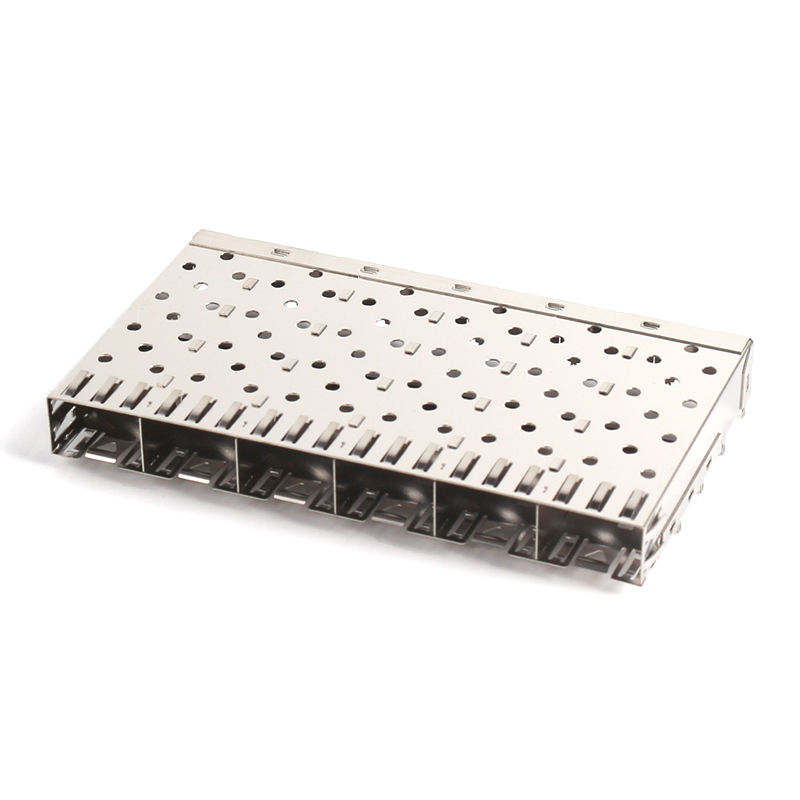

MIC 1×6 Rakitan Sangkar SFP+adalah interkoneksi I/O yang digabungkan dan dapat ditukar saat beroperasi: sangkar pelindung nikel-perak enam port linier + soket press-fit sudut kanan 120-posisi + susunan pipa cahaya PMMA luar, dikirim sebagai satu unit pick-and-place. Ini menerima transceiver optik SFP, SFP+, dan SFP28, kabel DAC dan AOC, dan dipasang ke PCB host dengantanpa solder.Format linier 1×6 adalah
baris uplink default industriuntuk switch terkelola — pasangkan delapan unit ini pada switch ToR 10G 48-port, dan Anda mendapatkan 48 jalur SFP+ dengan jarak pelat depan yang bersih dan ramah label. pipa cahaya hanya luarmenjaga status LED tetap terlihat sambil mempertahankan dinding sangkar logam sebagai perisai EMI berkelanjutan (titik lemah yang biasa pada sangkar LP dalam).Dimensi
|
Sangkar Bertumpuk 2×3
|
MIC 1×6 Linier (Produk Ini)
|
Lebar panel depanEMI
|
|
Lebih Lebar (~48,6 mm) tetapi
|
pelabelan baris tunggal
|
Alat pelat depanMembutuhkan potongan bertumpukEMI
|
|
Kemudahan servis LED
|
Lebih sulit disejajarkan
|
Penyelarasan LP luar langsung, tanpa pengeboran dinding sangkar
|
|
Integritas dinding EMI
|
Sering dipotong untuk LP dalam
|
Dinding padat, LP di luar
|
|
→ segel RF lebih baik
|
Kasus penggunaan
|
Inti 1U padat portBaris uplink, switch akses 48-port, NIC
|
|
Kualitas & Keandalan
|
Tes kontinuitas & gaya penyisipan press-fit 100% per batch
|
Pemeriksaan dimensi sangkar CMM (±0,05 mm)EMI
|
Siklus termal -55↔+105 °C, 500 siklus
-
Perisai EMI diverifikasi dalam sel GTEM (≥60 dB @ 1–10 GHz)
-
Dokumentasi ISO 9001 / RoHS / REACH pada pengiriman.
-
Referensi Silang (Pengganti Langsung)
-
Merek
-
P/N Setara
-
TE Connectivity
2170305-2 (tanpa LP), 2007250-1 / 2143294-1 (dengan LP)
|
Amphenol
|
UE76-A20-xxxx (ExpressPort 1×6)
|
|
Molex
|
74754-0620 / 74754-0610
|
|
Prosper
|
SFPP016PB
|
|
Opsi Kustomisasi
|
Opsi
|
|
Pilihan
|
Pipa cahaya
|
Tidak ada / Hanya luar (default) / Dalam+Luar / Hanya dalam
|
Ketebalan emas
|
Kilau 15µ" /
|
|
30µ" (opsional)
|
Terminasi
|
|
Press-fit (default) / ekor SMT / campuran
|
Lapisan sangkarBerlapis Ni (default) / Berlapis Sn / oksida hitamEMI
|
|
Hanya jari pegas / + bantalan elastomer / + busa konduktif
|
Pendingin
|
|
Tidak ada / pendingin atas (catatan: beberapa TE 1×6 tidak kompatibel dengan pendingin)
|
Matriks port
|
|
1×1 / 1×2 / 1×4 /
|
1×6
|
|
/ 1×8
|
Logo
|
|
Tanda laser di atas sangkar (MOQ berlaku)
|
FAQT: Seberapa cepat kami dapat menerima kutipan?J: Jika spesifikasi dikonfirmasi, kutipan kami dapat diberikan dalam waktu 24 jam.
|
|
T: Bisakah Anda memberikan sampel untuk evaluasi?
|
J: Ya, sampel dapat dikirimkan kepada Anda untuk evaluasi.
|
T: Berapa lama waktu yang dibutuhkan untuk pesanan
diproses dan dikirim?
J: Ketika barang tersedia, kami biasanya mengirimkannya dalam 3 hingga 7 hari kerja berikutnya setelah menerima
pesanan.
T: Apa istilah perdagangan Anda?
J: FOB, FCA, CFR, CIF, EXW, DDU tersedia. Kami juga dapat membantu Anda memilih metode pengiriman yang paling
menguntungkan dan efisien.
T: Apa syarat pembayarannya?
J: Mendukung pesanan jaminan perdagangan Alibaba online, T/T,
PayPal dll.
T: Berapa lama periode Garansi?
J: Produk dilengkapi dengan garansi terbatas 1 tahun.
T: Bisakah Anda menyediakan layanan OEM & ODM?
J: Ya, tim R&D profesional kami akan membantu mewujudkan ide-ide Anda.
