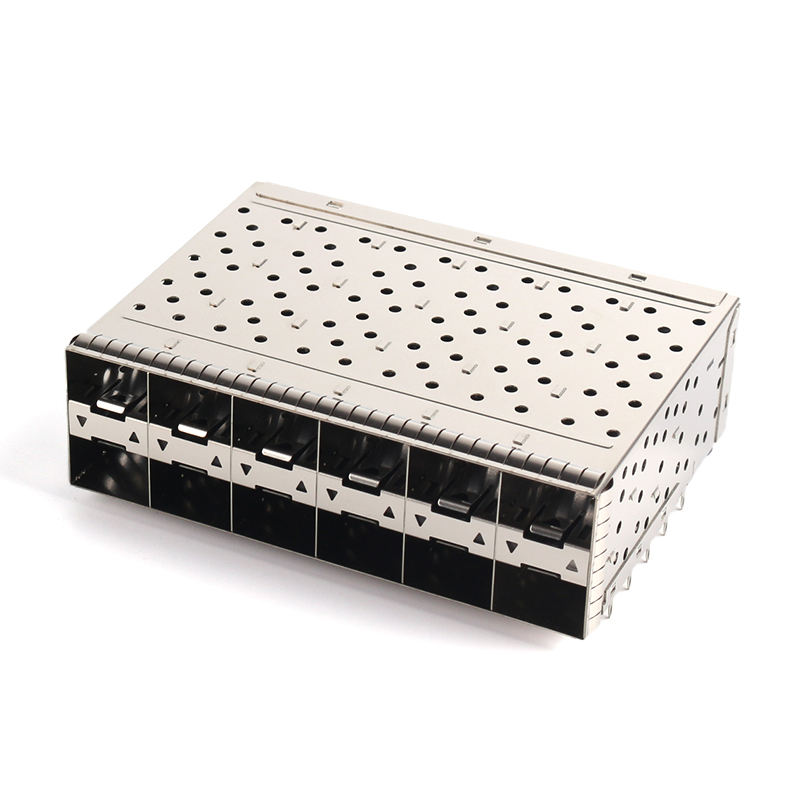

Rakitan Sangkar SFP28 / SFP+ 2×6 dengan Pipa Cahaya Luar, Soket Press-Fit 240-Posisi, Emas 30µ" pada Area Kontak – Konektor I/O Tumpuk Berlapis EMI untuk Peralatan Switch 25G/10G, NIC & 5G
Deskripsi Produk
|
Parameter
|
Spesifikasi
|
|
Tipe Bagian
|
Rakitan Sangkar SFP+ / SFP28 dengan Soket Terintegrasi (2×6 Tumpuk)
|
|
Bentuk Faktor
|
Kompatibel mundur SFP / SFP+ / SFP28
|
|
Matriks Port
|
2 × 6 (total 12 port)
|
|
Posisi
|
240 (20 × 12)
|
|
Jarak
|
0,8 mm (0,032 inci)
|
|
Pemasangan
|
Melalui Lubang, Sudut Kanan
|
|
Terminasi
|
Pin Patuh Press-Fit (Ø0,64 mm, ekor 3,0 mm) / SMT opsional
|
|
Bahan Kontak
|
Perunggu fosfor/paduan tembaga
|
|
Pelapisan Kontak
|
Minimal 30 µ" (0,76 µm) emas pada area pemasangan, di atas PdNi/Ni; timah pada ekor press-fit
|
|
Bahan Sangkar
|
Perak nikel (paduan tembaga), berlapis nikel
|
|
Pipa Cahaya
|
Hanya tipe luar (PMMA/PC), 2–3 saluran LED per port
|
|
Fitur EMI
|
Jari pegas tembaga-nikel eksternal + internal, gasket elastomer opsional
|
|
Kecepatan Data
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28 PAM4)
|
|
Peringkat Arus
|
0,5 A/kontak
|
|
Resistansi Kontak
|
≤ 70 mΩ
|
|
Resistansi Isolasi
|
≥ 1000 MΩ @ 500 V DC
|
|
Tegangan Tahan
|
300 V AC / 750 V puncak
|
|
Siklus Pemasangan
|
≥ 100 (penyisipan modul)
|
|
Gaya Penyisipan (modul)
|
≤ 40 N
|
|
Gaya Ekstraksi (modul)
|
≤ 11,5 N
|
|
Suhu Operasi.
|
-55 °C hingga +105 °C (beberapa rakitan -40~+85 °C)
|
|
Peringkat Api Rumah
|
UL 94 V-0 (LCP)
|
|
Sesuai
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Referensi Silang.
|
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Dimensi Khas
|
P 63,25 × L 86,0 × T 25,4 mm (ref. industri 2×6)
|
|
MOQ
|
500 pcs
|
|
Waktu Tunggu Sampel
|
5–7 hari kerja
|
|
Waktu Tunggu Massal
|
3–4 minggu
|
|
Pengemasan
|
Baki anti-statis keras
|
5 Poin Penjualan Utama
1, Hanya Pipa Cahaya Luar – Pelat Depan Bersih, Rugi Apertur Dalam Nol.
2, Minimal 30µ" Emas pada Area Pemasangan.
3, Soket Press-Fit 240-Posisi (20×12).
4, Rakitan Tumpuk 2×6 Gaya Rak = 12 Port dalam Ketinggian Z yang Ringkas.
5, Pegas EMI Keliling Penuh + Sangkar Perak Nikel.
Skenario Aplikasi
Sakelar ToR 25G pusat data (48 port = 4× sangkar 2×6)
Sakelar akses SFP28 perusahaan dan kartu jalur sasis
NIC 25G/10G server (kartu adaptor multi-port)
Kartu transportasi fronthaul 5G DU/CU (CPRI/eCPRI)
Firewall rak, IPS/IDS, penyeimbang beban
Sakelar Ethernet Industri (rak DIN/19") yang membutuhkan status LED + margin EMI.
|
Merek
|
P/N Setara
|
|
TE Connectivity
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
Seri press-fit SFP+ luar 2×6 (sesuai permintaan)
|
Kualitas & Keandalan
Uji kontinuitas & gaya penyisipan press-fit 100% per batch
Pemeriksaan dimensi sangkar CMM (±0,05 mm)
Resistansi kontak & hi-pot per IEC 60512
Siklus termal -55↔+105 °C, 500 siklus
Perisai EMI diverifikasi dalam sel GTEM (≥60 dB @ 1–10 GHz)
Dokumentasi ISO 9001 / RoHS / REACH pada pengiriman.
|
Opsi
|
Pilihan
|
|
Matriks port
|
1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 / 2×6 / 2×8
|
|
Pipa cahaya
|
Tidak Ada / Luar saja (default) / Dalam+Luar / Dalam saja
|
|
Ketebalan emas
|
Kilat 15µ" / 30µ" (default) / 50µ"
|
|
Terminasi
|
Press-fit (default) / ekor SMT / campuran
|
|
Lapisan sangkar
|
Berlapis Ni (default) / Berlapis Sn / oksida hitam
|
|
EMI
|
Hanya jari pegas / + gasket elastomer / + busa konduktif
|
|
Pendingin
|
Tidak Ada / pendingin atas/sirip samping
|
|
Logo
|
Tanda laser di bagian atas sangkar (berlaku MOQ)
|
Proses Kustom (Gunakan Bagan Alir Anda)
Pengumpulan Persyaratan – parameter, lingkungan, jumlah, waktu tunggu
Evaluasi Teknis & Penawaran – insinyur memverifikasi kesesuaian & tarif
Tinjauan Gambar 3D & Konfirmasi Pelanggan – STEP/IGES/PDF
Pengembangan Cetakan / Manufaktur Prototipe – perkakas sangkar + sampel
Uji Keandalan Sampel & Persetujuan Pelanggan – penyisipan, EMI, termal, 25G SI
Produksi Massal – pemantauan AOI inline + press-fit
QC Akhir & Pengiriman – inspeksi 100%, kemasan baki keras, DHL/laut/udara
FAQ
T: Seberapa cepat kami bisa menerima penawaran?
J: Jika spesifikasi dikonfirmasi, penawaran kami dapat diberikan dalam waktu 24 jam.
T: Bisakah Anda memberikan sampel untuk evaluasi?
J: Ya, sampel dapat dikirimkan kepada Anda untuk evaluasi.
T: Berapa lama waktu yang dibutuhkan untuk pesanan
diproses dan dikirim?
J: Ketika barang tersedia, kami biasanya mengirimkannya dalam 3 hingga 7 hari kerja berikutnya setelah menerima
pesanan.
T: Apa istilah perdagangan Anda?
J: FOB, FCA, CFR, CIF, EXW, DDU tersedia. Kami juga dapat membantu Anda memilih metode pengiriman yang paling
menguntungkan dan efisien.
T: Apa syarat pembayarannya?
J: Mendukung pesanan jaminan perdagangan Alibaba bayar online, T/T,
PayPal, dll.
T: Berapa lama masa Garansi?
J: Produk dilengkapi dengan garansi terbatas 1 tahun.
T: Bisakah Anda menyediakan layanan OEM & ODM?
J: Ya, tim R&D profesional kami akan membantu mewujudkan ide-ide Anda.
