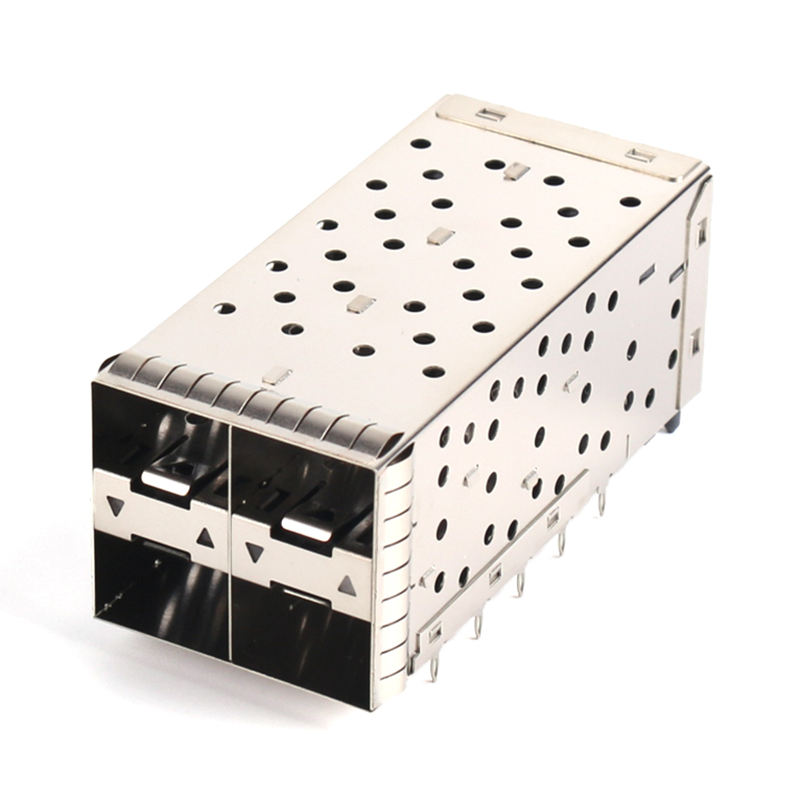

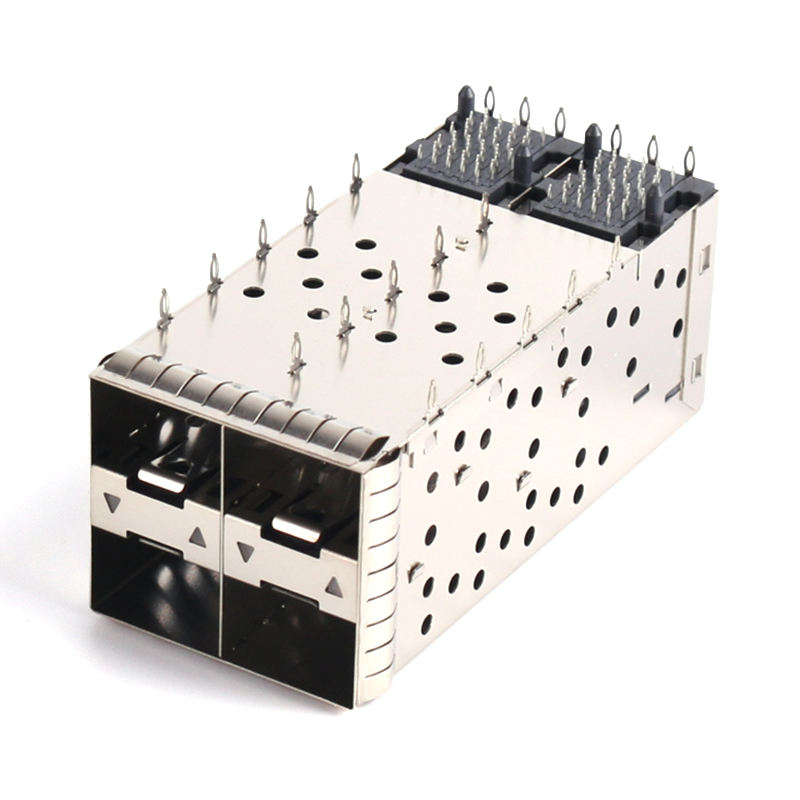

Konektor I/O Serat Optik Sangkar SFP+ Gaya Rak Tumpuk 2x2 Tahan EMI Logam dengan Terminasi Press-Fit

Jenis Produk

SFP+ Cage 2×2 (Tanpa Pipa Cahaya) + Receptacle Terintegrasi

Dukungan Faktor Bentuk

SFP (1G) / SFP+ (10G) / SFP28 (25G) kompatibel ke belakang

Konfigurasi Pelabuhan

2×2 ditumpuk (total 4 port)

Posisi per Pelabuhan

20 (total 80 kontak di 4 pelabuhan)

Pitch

0.8 mm

Gaya pemasangan

Melalui Lubang, Sudut Tepat

Penghentian

Pin yang sesuai dengan Press-Fit (Ø0,64 mm) / buntut pemotong SMT opsional

Bahan kontak wadah

Fosfor perunggu, lampu kilat emas di atas nikel (30 μ "opsional)

Bahan Kerang Kandang

Paduan tembaga/nikel perak, berlapis nikel

Pipa Cahaya

Tidak ada(dinding kandang yang kokoh, integritas EMI maksimum)

Perlindungan EMI

Perimeter penuh beryllium-tembaga jari pegas (atas / kiri / kanan / bawah)

Tingkat Data

1.25 Gbps 10.3125 Gbps (mendukung modul SFP28 25.78 Gbps)

Peringkat Saat Ini

0.5 A per kontak

Resistensi kontak

≤ 70 mΩ

Resistensi Isolasi

≥ 1000 MΩ

Tahan Tegangan

300 V AC

Siklus Perkawinan

≥ 100 penyisipan (module hot-swap)

Suhu operasi

-40 °C sampai +85 °C

Rating Api

UL 94 V-0 (LCP housing)

Standar yang Sesuai

SFF-8431, INF-8074i, RoHS 2.0, REACH

Modul yang Kompatibel

Transceiver optik (SFP/SFP+/SFP28), DAC, AOC

MOQ

500 pcs

Waktu Sampel

5~7 hari kerja

Waktu Produksi Massal

3 ∙ 4 minggu

Kemasan

Tray/tabung anti-statis, kantong penghalang kelembaban opsional

Referensi silang

TE 1567788-x / Amphenol SF-SFP+-2x2 / seri Molex 74737

Desain EMI-kritis

Pipa cahaya plastik menciptakan aperture → RF risiko kebocoran

Dinding logam padat → aperture nol → pelindung maksimum

Volume tinggi yang sensitif terhadap biaya

Biaya komponen tambahan + langkah perakitan

Lebih sedikit bagian, lebih sedikit operasi penempatan, BOM yang lebih rendah

Status LED tidak diperlukan pada faceplate

Fitur yang hilang

Panel depan bersih, status ditangani melalui perangkat lunak / remote

Lingkungan industri yang keras

Pipa ringan berwarna kuning, retak, mengumpulkan debu

Tidak ada komponen optik plastik untuk terdegradasi

Saklar 1U ultra-padat

Pipa ringan menambah kedalaman/kompleksitas tumpukan

Profil sumbu Z yang lebih pendek, penumpuk mekanis yang lebih sederhana

Port Matrix

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (model ini) / 2×4 / 2×5 / 2×6 / 2×8

Penghentian

Press-Fit (default) / SMT solder tail / Campuran

Penutup kandang

Nikel dilapisi (default) / Tin dilapisi / Hitam teroksidasi

Peningkatan EMI

Hanya jari pegas (default) / + gasket elastomer konduktif / + strip busa konduktif

Sink Panas

Tidak ada (default) / Pencuci panas aluminium yang dipasang di atas / Pencuci panas sisi-fin

Contact Plating

Flash emas (default) / 15 μ" / 30 μ" / 50 μ"

Warna wadah rumah

Hitam (default) / Custom (MOQ berlaku)

Merek

Penandaan laser pada permukaan atas sangkar (MOQ berlaku)
