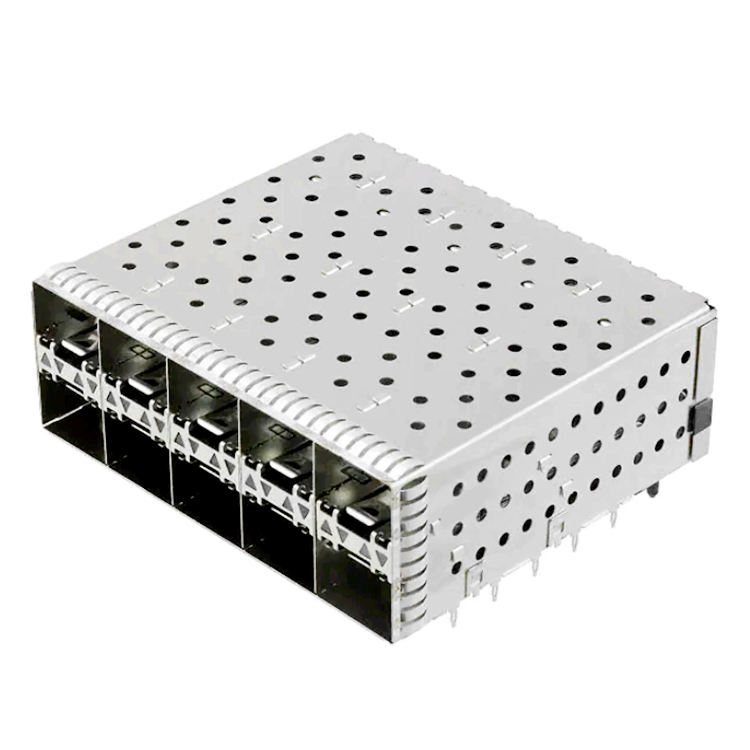

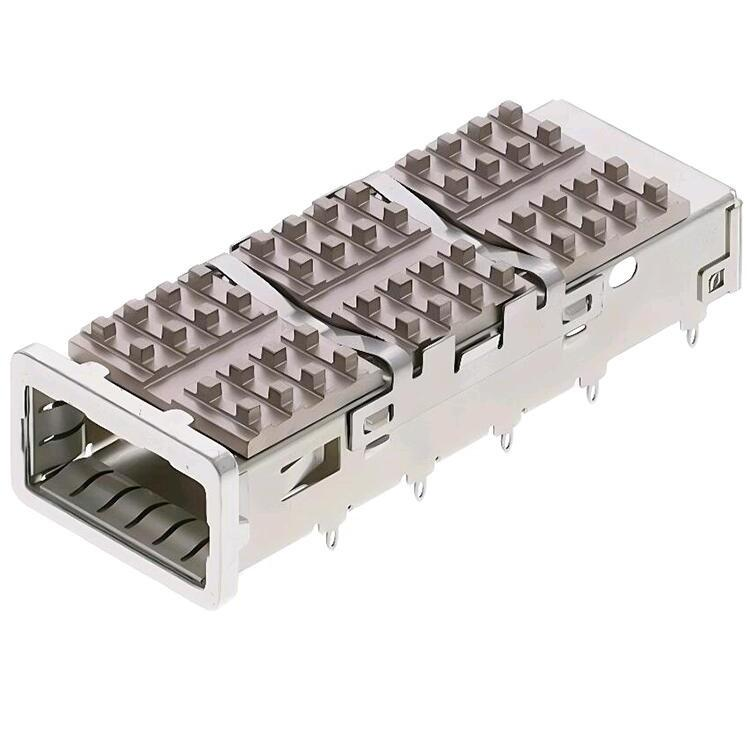

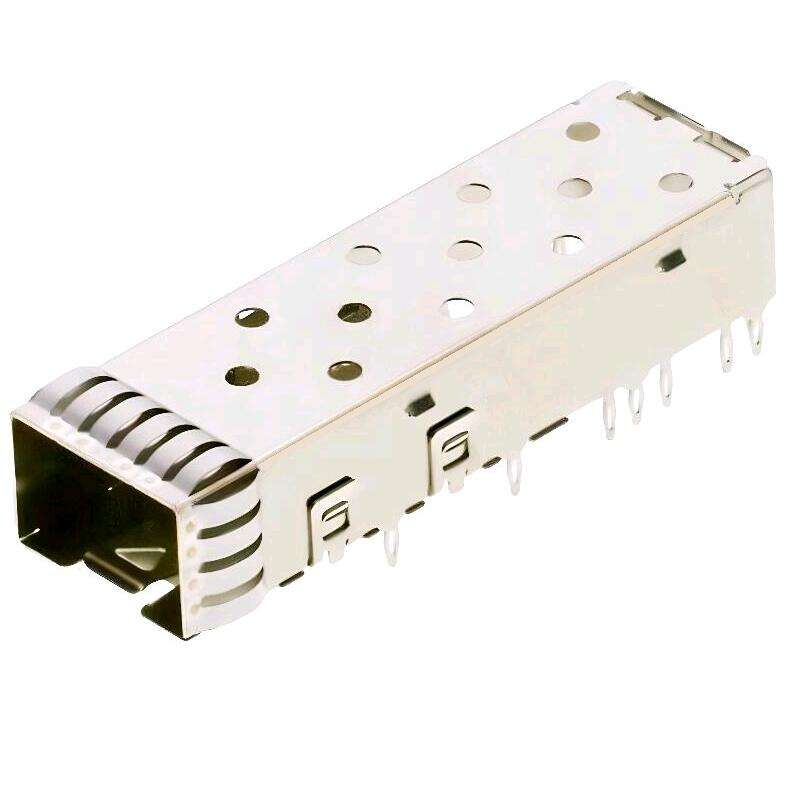

SFP+ Cage 2x5 dengan Light Pipe, Receptacle Sudut Kanan Through Hole dengan Konektor Terintegrasi, Sangkar I/O Berpelindung EMI Bertumpuk Gaya Rak – Konektor SFP Press-Fit 200-Posisi untuk PCB Switch & Server 10G/25G
Deskripsi
SFP+ Cage 2x5 dengan Light Pipe adalah sistem interkoneksi I/O hot-swappable yang lengkap: sangkar logam bertumpuk + receptacle sudut kanan through-hole 200-posisi + light pipe ganda terintegrasi, dikirim sebagai satu rakitan ganged gaya rak. Menerima transceiver SFP, SFP+, dan SFP28, kabel DAC dan AOC, dan dipasang ke PCB host melalui pin compliant press-fit — tanpa solder gelombang, tanpa pengkabelan manual.
Dirancang untuk peralatan rak dengan kepadatan port tinggi (sakelar ToR 1U/2U, server blade, kotak fronthaul 5G, perangkat firewall), tumpukan vertikal 2x5 menghadirkan sepuluh jalur 10G/25G sambil menempati lebar panel depan kira-kira dari sangkar 1x4. Light pipe terintegrasi membawa LED status ke panel depan; sangkar logam penuh dengan gasket jari pegas menahan EMI dan melindungi integritas sinyal pada 10G NRZ dan 25G PAM4
|
Parameter
|
Spesifikasi
|
|
Tipe Bagian
|
Rakitan SFP+ Cage dengan Receptacle Terintegrasi (Ganged 2x5)
|
|
Form Factor
|
Kompatibel mundur SFP / SFP+ / SFP28
|
|
Matriks Port
|
2 x 5 (total 10 port, bertumpuk)
|
|
Posisi
|
200 (20 × 10)
|
|
Pitch
|
0,8 mm
|
|
Pemasangan
|
Through Hole, Sudut Kanan
|
|
Terminasi
|
Press-Fit (pin compliant, Ø0,64 mm) / ekor SMT opsional
|
|
Kontak Receptacle
|
Perunggu fosfor, lapisan emas di atas nikel (minimal 30 µ" pada area pemasangan)
|
|
Material Sangkar
|
Paduan tembaga / perak nikel, berlapis nikel
|
|
Light Pipe
|
PMMA / PC bening, konfigurasi dalam + luar, 2 saluran LED per port
|
|
Fitur EMI
|
Jari pegas (atas/kiri/kanan/bawah), gasket elastomer opsional
|
|
Panduan Papan
|
Ya (tiang polarisasi bawaan)
|
|
Kecepatan Data
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28)
|
|
Rating Arus
|
0,5 A per kontak
|
|
Resistansi Kontak
|
≤ 70 mΩ
|
|
Resistansi Isolasi
|
≥ 1000 MΩ
|
|
Tegangan Tahan
|
300 V AC / 750 V AC puncak
|
|
Siklus Pemasangan
|
≥ 100 (penyisipan/pengeluaran modul)
|
|
Gaya Penyisipan (modul)
|
≤ 40 N
|
|
Gaya Pengeluaran (modul)
|
≤ 11,5 N
|
|
Suhu Operasi.
|
-55 °C hingga +85 °C (beberapa rakitan hingga +105 °C)
|
|
Suhu Penyimpanan.
|
-55 °C hingga +105 °C
|
|
Rating Api
|
UL 94 V-0 (rumah LCP/PBT)
|
|
Sesuai
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Referensi Silang.
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
MOQ
|
500 pcs
|
|
Waktu Tunggu Sampel
|
5–7 hari kerja
|
|
Waktu Tunggu Massal
|
3–4 minggu
|
|
Pengemasan
|
Baki (anti-statis), tabung opsional
|
5 Poin Penjualan Utama
-

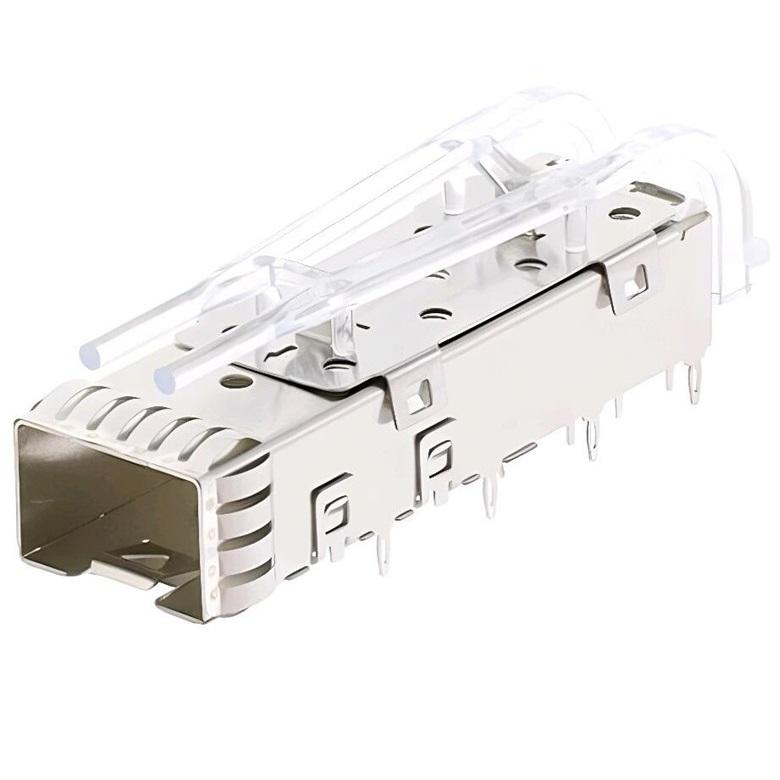

Light Pipe Ganda Terintegrasi (Dalam + Luar) – Saluran Menghubungkan/ACT/Sinyal LED Kecepatan dari PCB ke bezel depan untuk semua 10 port; tidak ada dudukan LED terpisah, tidak ada pengerjaan ulang panel.
-
Through-Hole Sudut Kanan + Press-Fit – Receptacle 200-pin (20×10) dengan ekor press-fit compliant dan keluar sudut kanan; perakitan bebas solder, kompatibel dengan proses reflow SMT + press standar.
-
Sangkar Gaya Rak Bertumpuk 2x5 – 10 port SFP+ dalam satu rakitan sangkar ganged, tumpukan vertikal menghemat 50% lebar panel depan dibandingkan 1x10 linier; panduan papan bawaan untuk pemasangan buta.
-
Perisai EMI Lingkar Penuh – Sangkar perak-nikel/paduan tembaga dengan jari pegas tembaga beryllium di atas/samping/bawah, ≥60 dB @ 1–10 GHz, memenuhi FCC/CE untuk 10G/25G NRZ & PAM4.
-
Referensi Pin-ke-Pin ke TE / Molex – Pola landasan & mekanik cocok dengan TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; nol putaran ulang PCB untuk desain lama.
Mengapa Gaya Rak Bertumpuk 2x5?
|
Tata Letak
|
Port
|
Lebar Depan
|
Kasus Penggunaan
|
|
1x10 linier
|
10
|
~140 mm
|
Panel depan lebar, lama
|
|
2x5 bertumpuk
|
10
|
~71,5 mm
|
Sakelar rak 1U/2U, NIC padat
|
|
1x4 + 1x6
|
10
|
~140 mm
|
Panel kecepatan campuran
|
|
Opsi
|
Pilihan Tersedia
|
|
Matriks port
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / 2x5 / 2x6 / 2x8
|
|
Light pipe
|
Tidak ada / Hanya luar / Hanya dalam / Dalam+Luar (default)
|
|
Terminasi
|
Press-fit (default) / Ekor solder SMT / Campuran
|
|
Finishing sangkar
|
Ni berlapis / Sn berlapis / Oksida hitam
|
|
EMI
|
Hanya jari pegas / + gasket elastomer / + busa konduktif
|
|

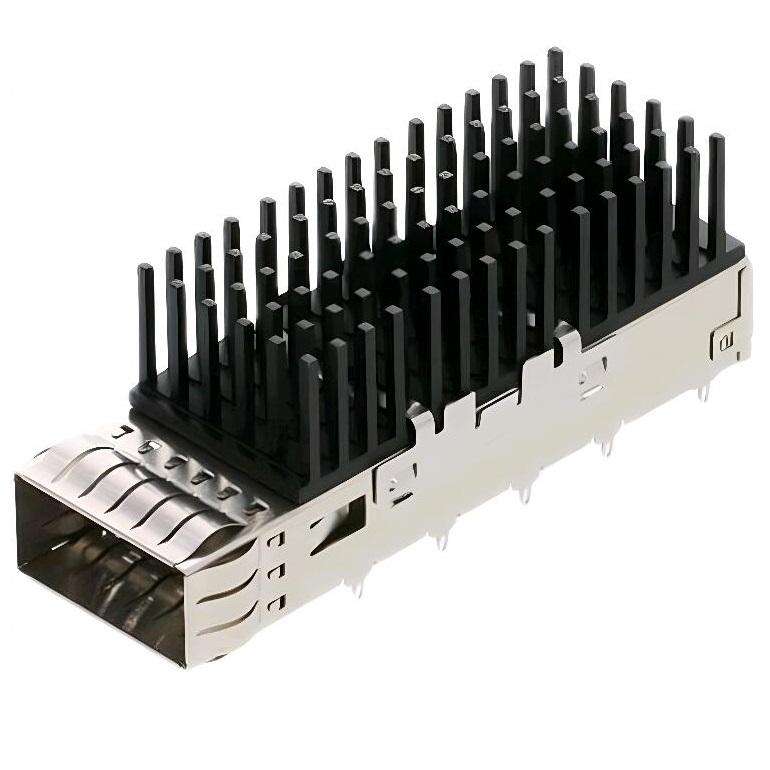

Pendingin
|
Tidak ada (default) / Pendingin atas / Sirip samping
|
|
Pelapisan kontak
|
Lapisan emas / 15 µ" / 30 µ" / 50 µ"
|
|
Logo
|
Tanda laser di atas sangkar (MOQ berlaku)
|
FAQ
T: Seberapa cepat kami bisa menerima kutipan?
A: Jika spesifikasi dikonfirmasi, kutipan kami dapat diberikan dalam waktu 24 jam.
T: Bisakah Anda memberikan sampel untuk evaluasi?
A: Ya, sampel dapat dikirimkan kepada Anda untuk evaluasi.
T: Berapa lama waktu yang dibutuhkan untuk memproses dan mengirimkan pesanan?
A: Ketika barang tersedia, kami biasanya mengirimkannya dalam 3 hingga 7 hari kerja berikutnya setelah menerima pesanan.
T: Apa istilah perdagangan Anda?
A: FOB, FCA, CFR, CIF, EXW, DDU tersedia. Kami juga dapat membantu Anda memilih metode pengiriman yang paling menguntungkan dan efisien. T: Apa syarat pembayarannya? A: Mendukung pesanan jaminan perdagangan Alibaba bayar online, T/T, PayPal, dll.
T: Berapa lama masa garansi?
A: Produk dilengkapi dengan garansi terbatas 1 tahun.
T: Bisakah Anda menyediakan layanan OEM & ODM?
A: Ya, tim R&D profesional kami akan membantu mewujudkan ide-ide Anda.
