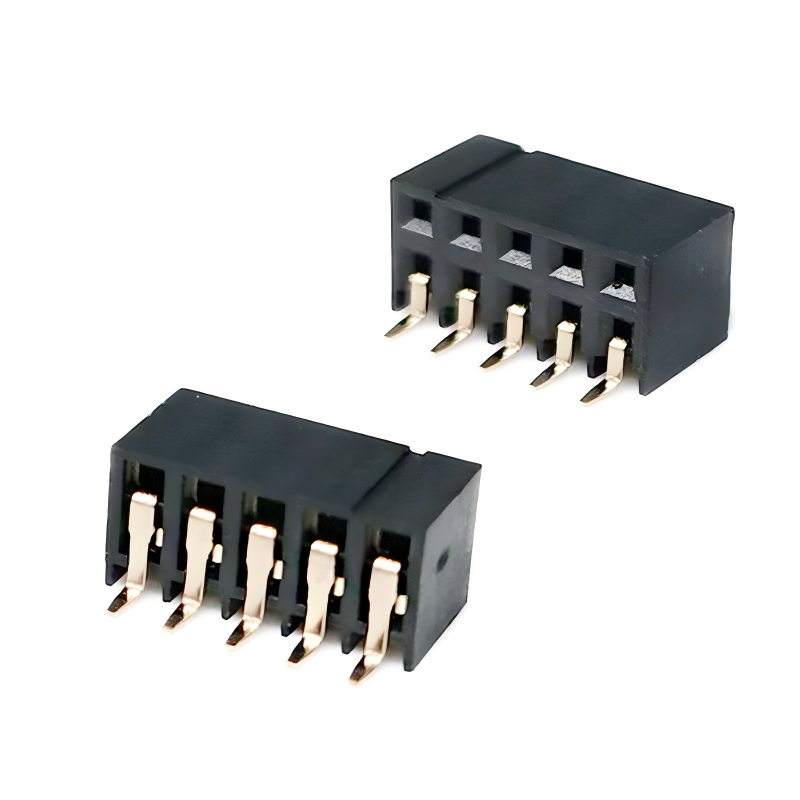

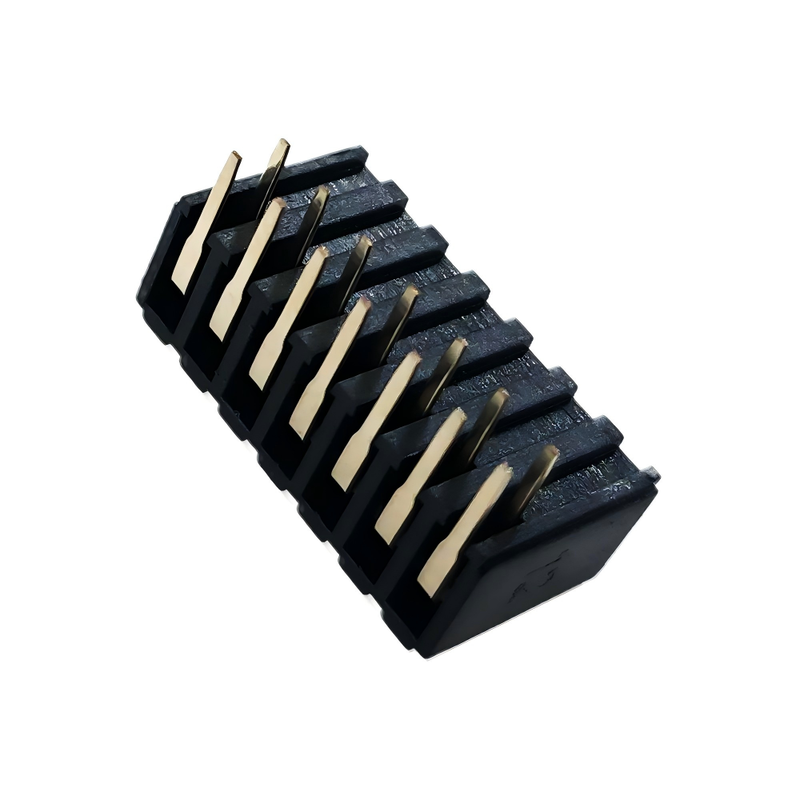

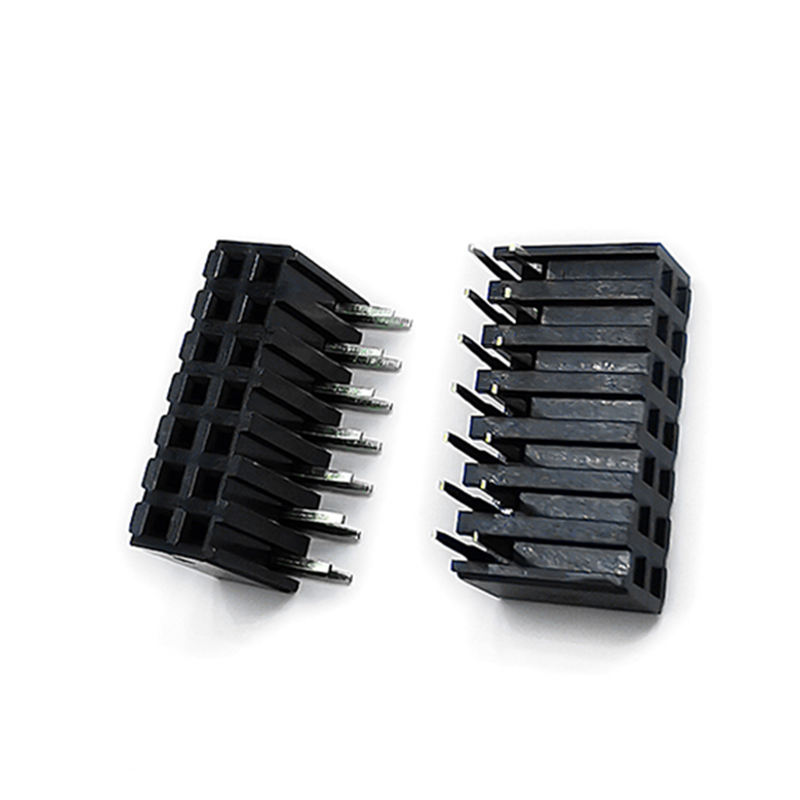

1.27 mm 2.0 mm 2.54 mm Pitch Wanita Header Sisi Masukkan Tipe Disediakan

Deskripsi Produk

Konektor PCB yang dapat disesuaikan untuk aplikasi board-to-board dan wire-to-board

Peraturan1.27 mm / 2.00 mm / 2.54 mm Pitch Header Wanita, Jenis Masuk Sisiadalah konektor PCB yang dapat dikonfigurasi yang dirancang untuk aplikasi di mana arah pergaulan perlu horizontal atau sejajar dengan PCB.

Tersedia dalam tiga pilihan pitch umum1.27 mm, 2.00 mm dan 2.54 mmKonektor dapat dikonfigurasi dengan jumlah pin yang berbeda, baris, ketinggian insulator, lapisan kontak dan dimensi terminasi sesuai dengan tata letak PCB pelanggan dan persyaratan pergaulan.

Struktur pintu masuk samping sangat berguna ketika kepala wanita vertikal konvensional akan mengganggu ketinggian kandang, penumpuk PCB, rute kabel atau komponen yang berdekatan.

Hal ini dapat digunakan sebagai wadah kawin untuk kepala pin jantan diaplikasi interkoneksi board-to-board, wire-to-board dan internal PCB.

Mengapa memilih sisi ini Entry Wanita Header?

1. Tiga pilihan standar pitch untuk layout PCB yang berbeda

Keuntungan terbesar dari seleksi adalah ketersediaan tiga konfigurasi pitch yang banyak digunakan:

• 1.27 mm (0,050")Untuk tata letak PCB yang kompak dan relatif tinggi kepadatan
• 20,00 mm (0,079")✓ kompromi antara kepadatan papan dan jarak mekanis
• 20,54 mm (0,100")√ banyak digunakan untuk interkoneksi PCB konvensional dan desain pin-header standar

Hal ini memungkinkan insinyur untuk memilih pitch berdasarkanRuang PCB, header pergaulan, kepadatan sinyal dan ruang kosong mekanik, daripada mendesain ulang antarmuka konektor di sekitar pitch tetap.

Keluarga produk kepala wanita komersial juga umumnya mendefinisikan versi 1,27 mm dan 2,54 mm dengan jumlah pin yang berbeda dan konfigurasi baris.

2Struktur sisi-masuk untuk interkoneksi PCB horizontal

Tidak seperti kepala wanita vertikal konvensional,kepala wanita sisi masukmengubah arah kawin ke samping.

Hal ini dapat berguna ketika kandang peralatan memiliki jarak bebas vertikal yang terbatas.

Pertimbangan desain khas meliputi:

• Pemasangan PCB;
• Penempatan modul horizontal;
• Ketinggian kandang yang terbatas;
• Pengaturan PCB paralel;
• Pembagian kabel atau sabuk;
• Koneksi ke PCB tegak lurus.

Untuk desainer peralatan, ini berarti konektor dapat dievaluasi sebagai bagian dariarsitektur mekanik, bukan hanya sebagai komponen listrik.

3. Dimensi Khusus untuk Desain PCB Nyata

Dimensi konektor standar tidak selalu sesuai dengan PCB pelanggan.

Untuk proyek OEM dan ODM, kita dapat mengkonfigurasi konektor sesuai dengan yang dibutuhkan:

• Pitch;
• Jumlah pin;
• Jumlah baris;
• Ketinggian isolasi;
• panjang kontak;
• Panjang ekor PCB;
• Ketinggian kawin;
• Plating;
• Metode pemasangan;
• Dimensi rumah.

Hal ini sangat berguna untuk proyek di mana konektor harus sesuai dengan jejak PCB yang ada atau kandang mekanis.

Pemasok industri juga biasanya menawarkan panjang pin yang disesuaikan, panjang ekor PC, dan tinggi insulator untuk produk kepala wanita.

THT atau SMT Side Entry?

Metode pemasangan harus ditentukan selama tahap desain PCB.

Aplikasi

Elektronik Konsumen

Cocok untuk koneksi PCB internal di:

• Perangkat elektronik konsumen
• Peralatan rumah pintar
• Peralatan tampilan
• Panel kontrol
• Perangkat elektronik tertanam

Opsi kompak 1,27 mm dapat dipertimbangkan di mana ruang PCB terbatas.

Peralatan Kontrol Industri

Header wanita sisi-masuk dapat digunakan dalam:

• Peralatan terkait PLC
• Kontroler industri
• Instrumen pengukuran
• Papan kontrol
• Peralatan otomatisasi
• Modul komunikasi industri

Pemilihan harus didasarkan pada spesifikasi listrik yang diperlukan, lingkungan dan metode perakitan.

Peralatan Komunikasi

Aplikasi potensial meliputi:

• Peralatan jaringan
• Papan kontrol komunikasi
• Modul antarmuka
• Papan pengolah sinyal
• Sistem komunikasi tertanam

Untuk peralatan komunikasi kompak, pitch 1,27 mm atau 2,00 mm dapat dievaluasi ketika kepadatan PCB adalah pertimbangan desain yang penting.

Elektronik Otomotif

Aplikasi potensial meliputi:

• Modul kontrol otomotif
• Papan kontrol tampilan
• Elektronika instrumen
• Modul antarmuka kendaraan
• PCB yang berhubungan dengan infotainment

Aplikasi otomotif harus dievaluasi terhadap persyaratan suhu, getaran, listrik, dan lingkungan yang sebenarnya daripada hanya mengandalkan konfigurasi nominal konektor.

Peralatan Medis dan Pengukuran

Konektor juga dapat dipertimbangkan untuk:

• Instrumen pengujian
• Peralatan pengukuran
• Elektronik kontrol
• Peralatan diagnostik
• Pengukur industri

Untuk aplikasi ini, insinyur harus menentukan bahan yang diperlukan, contact plating, rating listrik dan kondisi lingkungan selama penawaran.

Panduan Pemilihan Teknik

Bahasa Apa yang Harus Anda Pilih?
