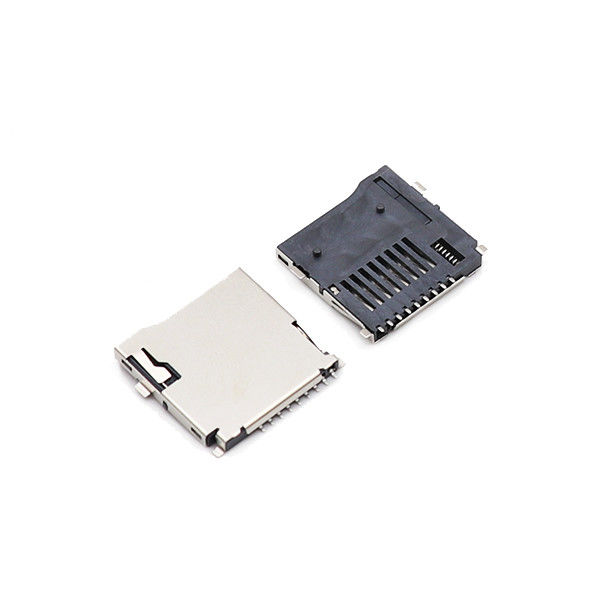

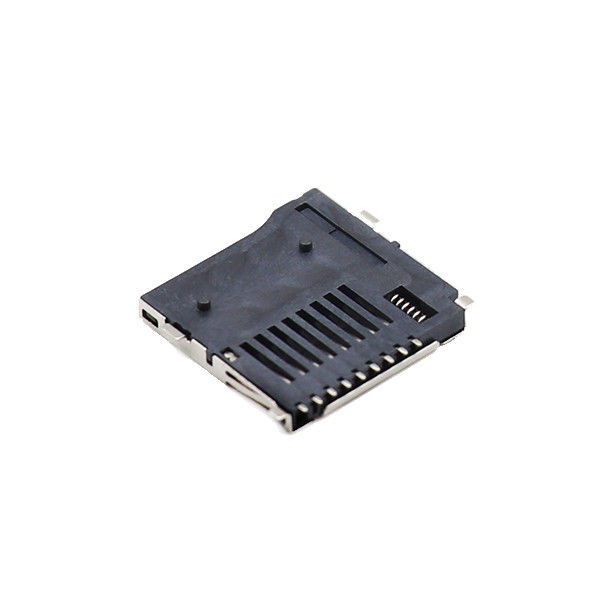

Pembaca Kartu Micro SD T-Flash Push-Push Female Konektor Kartu Memori
Sorotan Produk
- Mekanisme pengunci SMT Push-Push, klik-untuk-mengunci & klik-untuk-mengeluarkan, tidak memerlukan alat tambahan untuk operasi kartu TF/microSD
- Sakelar deteksi kartu bawaan untuk umpan balik sinyal penyisipan/pengeluaran kartu secara real-time untuk logika firmware host.
- Housing LCP suhu tinggi + kontak perunggu fosfor elastisitas tinggi dengan pelapisan emas, transmisi sinyal kecepatan tinggi yang stabil untuk kompatibilitas penuh UHS-I, microSD / microSDHC / microSDXC.
- Struktur cam yang dioptimalkan untuk umpan balik taktil yang konsisten, mengurangi risiko kartu macet di bawah getaran & rentang suhu yang luas.
- Jejak SMT standar, kompatibel drop-in untuk tata letak PCB utama, cocok langsung untuk jalur produksi pick-and-place & reflow otomatis.
- Lulus uji keandalan kelas industri: 5.000+ siklus pemasangan, rentang suhu yang luas, sesuai RoHS & Low-Halogen untuk akses pasar global
Spesifikasi
| Tipe Pemasangan |
SMT |
| Jumlah Posisi |
9p |
| Rating Arus |
0.5A |
| tegangan operasi |
10V AC(RMS)/DC |
| Resistansi Kontak |
20m ohm |
| Resistansi Isolasi |
100mohms min |
| Suhu Operasi |
-25℃ hingga +85℃ |
| Suhu Penyimpanan |
-10℃ hingga +85℃ |
| Rating Tegangan |
50V |
| Bahan badan utama |
LCP,UL94V-0 |
| Kontak |
paduan tembaga |
| Tegangan Tahan |
500V |
| Gender |
Perempuan |
| Istilah Harga |
FOB |
| Siklus Daya Tahan |
10.000 Siklus |
| Waktu Tunggu |
7-10 hari kerja |
| Tipe Ejektor |
Push-push; push-pull, Engsel, Tipe Baki |
Parameter Mekanis Umum
| Item |
Spesifikasi |
| Tipe Produk |
Soket Perempuan T-Flash / Micro SD Push-Push (SMT) |
| Kartu yang Kompatibel |
microSD, microSDHC, microSDXC (Kartu TF) |
| Mode Operasi |
Push-Push (Klik-Kunci / Klik-Keluarkan) |
| Jumlah Kontak |
8 kontak sinyal + 1 kontak sakelar deteksi kartu |
| Daya Tahan Pemasangan |
Min. 5.000 siklus sisip-keluar |
| Gaya Penyisipan |
8-15 N |
| Lekukan Pengeluaran |
Perkiraan. 3,0 mm minimum |
| Sakelar Deteksi Kartu |
Tipe Tertutup Normal (NC) |
| Metode Pemasangan |
Pemasangan Permukaan SMT |
| Anti-Salah Sisip |
Struktur perlindungan penyisipan terbalik mekanis |
Karakteristik Material & Elektrikal
| Item |
Spesifikasi |
| Bahan Kontak |
Paduan perunggu fosfor, berlapis emas pada area kontak |
| Bahan Housing |
LCP (Liquid Crystal Polymer) suhu tinggi |
| Bahan Casing |
Baja tahan karat, pasivasi nikel |
| Arus Terukur |
0,5 A per pin kontak |
| Tegangan Terukur |
10 V DC |
| Resistansi Kontak Awal |
≤ 100 mΩ |
| Resistansi Isolasi |
≥ 1000 MΩ |
| Tegangan Tahan Dielektrik |
AC 500 Vrms, 1 menit, tanpa kerusakan |
| Dukungan Sinyal |
UHS-I, kompatibel mundur dengan mode bus SPI SD |
Pedoman Lingkungan & Penyolderan
| Item |
Spesifikasi |
| Rentang Suhu Operasi |
-40 ℃ ~ +85 ℃ |
| Rentang Suhu Penyimpanan |
-40 ℃ ~ +85 ℃ |
| Kondisi Kelembaban |
Maks 95% RH, non-kondensasi |
| Ketahanan Getaran |
10-55Hz, amplitudo 1,52mm, 2 jam per sumbu, tanpa kerusakan mekanis / kontak intermiten |
| Profil Penyolderan Reflow |
Suhu puncak 260 ℃ ±5 ℃; waktu tinggal di atas 183 ℃ ≤90s; durasi puncak total ≤10s |
| Penyolderan Manual |
Maks 2 kali; waktu penyolderan ≤3-5 detik pada 255 ℃ |
| Kepatuhan |
RoHS 2.0, REACH SVHC, Low-Halogen IEC 61249-2-21 |
Keunggulan Kompetitif Produk
- Peningkatan Keandalan Mekanisme: Jalur cam internal yang dioptimalkan, tingkat kegagalan masalah kunci macet atau tidak mengeluarkan yang lebih rendah dibandingkan dengan soket pasar generik; umpan balik taktil yang stabil di bawah siklus suhu tinggi-rendah.
- Desain SMT yang Ramah Produksi: Kaki penahan yang diperkuat untuk mengurangi kemiringan komponen / risiko batu nisan selama reflow; bantalan solder yang rata dan seragam meningkatkan hasil pick-and-place untuk produksi massal
- Integritas Sinyal yang Konsisten: Balok kontak berlapis emas mempertahankan resistansi kontak yang rendah setelah ribuan siklus, menghindari kegagalan baca-tulis intermiten untuk perangkat pencatat data
- Siap Kepatuhan Global: Laporan material lengkap tersedia (IMDS, GADSL), mendukung proyek sertifikasi pelanggan UE / Amerika Utara
- Solusi Pasokan Fleksibel: Suku cadang standar tersedia; tinggi khusus, logika sakelar (NO/NC), modifikasi jejak tersedia untuk proyek OEM
- Dukungan Berorientasi Insinyur: Datasheet, file 3D STEP, pustaka jejak PCB, laporan pengujian disediakan untuk validasi perangkat keras yang cepat
Industri Aplikasi Target
- IoT Industri & Pengontrol Tertanam: pencatat data, gateway sensor, modul komputasi tepi, meteran pintar
- Peralatan Perekaman Video: dash cam, kamera yang dikenakan di tubuh, kamera IP pengawasan, kamera aksi
- Perangkat Keras Konsumen Cerdas: speaker pintar, terminal genggam, perangkat medis portabel, penguji genggam
- Drone & Robotika: penyimpanan pengontrol penerbangan, penyimpanan log lokal robot
- Rumah Cerdas & Keamanan: terminal kontrol akses, panel alarm, gateway penyimpanan lokal
- Perangkat Aftermarket Otomotif: DVR kendaraan, ekspansi penyimpanan periferal di dalam kendaraan
Langkah-langkah pemrosesan
Stamping / Injection -> inspeksi pra-garis -> terminal colok mesin otomatis -> penutup belakang dirakit -> uji listrik -> uji tekanan ->uji kerataan-->uji penampilan-->uji FQC-->penyimpanan.
Pasar ekspor utama
- Asia Australasia
- Eropa Timur, Timur Tengah/Afrika
- Amerika Utara Eropa Barat
- Amerika Tengah/Selatan
Layanan kami
| Istilah Harga |
* FOB Shenzhen |
| Syarat Pembayaran |
* T/T, PayPal |
| Pengiriman |
* UPS, DHL, FEDEX, TNT
* Pilih cara yang paling ekonomis dan efisien.
* Kirim nomor pelacakan kepada Anda setelah pengiriman.
|
| Sampel |
* Sampel gratis akan dikirim sesuai permintaan.
* Waktu tunggu sampel adalah dalam 3-5 hari setelah Anda konfirmasi.
|
Pengemasan & Pengiriman
Pelabuhan FOB: Shenzhen
Waktu tunggu: 7 hari kerja
Pengemasan: reel dalam karton
Metode Pembayaran: TT di muka, T/T, L/C, PayPal, dll;
Detail pengiriman: 7-10 hari kerja setelah pesanan dikonfirmasi.
Keunggulan Kompetitif Utama
- Pesanan kecil diterima
- Ekspor langsung pabrik
- Dengan pengalaman produksi profesional selama 20 tahun sebagai produsen konektor presisi
- Sampel gratis tersedia
- Pengiriman cepat
- Produk hijau
- Tim riset dan pengembangan yang kuat
- Staf berpengalaman
- ISO9001, ROHS
FAQ
Q: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah pabrik dengan pengalaman lebih dari 10 tahun di industri konektor.
Q: Waktu pengiriman?
A: Umumnya 5-7 hari untuk produk standar dalam jumlah 10.000 pcs.
Q: Apakah Anda menyediakan sampel? Gratis atau berbayar?
A: Sampel gratis selalu tersedia untuk tujuan pengujian atau evaluasi kualitas.
Q: Apa syarat pembayaran Anda?
A: Syarat pembayaran fleksibel: T/T, PayPal, L/C, D/A, D/P, Western Union, , dll. Dan Anda dapat membayar di Alibaba dengan kartu kredit Anda.
Q: Apakah pesanan kecil kurang dari 100 pcs diterima?
A: Ya, silakan hubungi kami; kami akan mengirimkan tautan untuk pesanan kecil.
