Name: 4-50 Pin 1.0mm Melempar FPC FFC Penyambung Vertikal FPC Ke Papan Konektor
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Rumah > Produk > Konektor FPC FFC >

4-50 Pin 1.0mm Melempar FPC FFC Penyambung Vertikal FPC Ke Papan Konektor

1.0mm FPC FFC Penyambung Vertikal

50 Pin FPC FFC Penyambung Vertikal

1.0mm FPC Ke Konektor Papan

Tempat asal:

Guangdong, Cina

Nama merek:

XTKCONN

Sertifikasi:

CE,SGS,ROHS,ISO9001

Nomor model:

FPC**-L*T1-0000-A

Hubungi Kami

Permintaan Penawaran

4-50 Pin 1.0mm Melempar FPC FFC Penyambung Vertikal FPC Ke Papan Konektor

Detail Produk

Melempar:

1.0mm

Jenis:

ZIF S/A Tipe Terbalik

Posisi:

4-50pin

Tipe Kunci:

Kunci Geser

pelapisan:

Pelapisan Timah

Terminal/Kontak:

Paduan Tembaga

Menyoroti:

1.0mm FPC FFC Penyambung Vertikal

50 Pin FPC FFC Penyambung Vertikal

1.0mm FPC Ke Konektor Papan

Syarat Pembayaran & Pengiriman

Kuantitas min Order

500 pcs

Harga

Negotiable price

Kemasan rincian

paket vakum, kotak dalam karton

Waktu pengiriman

5-7 hari

Syarat-syarat pembayaran

L/C,T/T,Pembayaran

Menyediakan kemampuan

4KK buah

Produk Terkait

FPC/FFC Connector 4.65mm Tinggi 0.5mm Pitch 0.8A 200V AC/DC -40C~80C Konektor PCB

Dapatkan Harga Terbaik

Konektor FPC 0.5mm 5.4H Konektor Kabel FFC Kabel Datar untuk Layar Sentuh

Dapatkan Harga Terbaik

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC/FPC Connector

Dapatkan Harga Terbaik

0.5mm Pitch 60PIN Vertikal Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB Connectors

Dapatkan Harga Terbaik

Hubungi Kami

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Hubungi Sekarang

Deskripsi Produk

VJenis FFC FPC Konektor Pitch 1.0mm Konektor Kabel Listrik

Hal-hal penting

Konektor SMT FPC-to-board top-entry vertikal, pitch 1,0 mm, jumlah pin dapat dikonfigurasi dari 4 pin hingga 50 pin.
Desain aktuator ZIF flip-lock, kekuatan penempatan yang rendah, retensi kabel yang kuat terhadap getaran & kabel tarik-out.
Terminal kontak fosfor-perunggu, tin opsional / plating emas selektif untuk sirkuit sinyal-kritis
Dipaké sepenuhnya dengan pita dan gulungan untuk perakitan otomatis SMT bervolume tinggi; kompatibel dengan peralatan pick-and-place standar.
RoHS 2.0 & REACH sesuai; UL94‐V‐0 bahan perumahan suhu tinggi untuk proses pemadatan reflow
Fleksibel penyesuaian: jumlah pin, ketebalan plating, jenis kontak, modifikasi jejak PCB & dukungan penandaan OEM
Alternatif drop-in yang hemat biaya terhadap setara merek utama, waktu pengiriman singkat untuk pesanan prototipe & produksi massal

Deskripsi

Pitch	1.0mm
Tidak, tidak.Of Posisi	4-50 pin
Tipe pemasangan	Vertikal / ZIF
Lokasi kontak	Kontak satu sisi
Jenis	Kunci geser
Peringkat Saat Ini	0.5A/Pin Max
Nomor tegangan	50V AC/DC MAX
MenghadapiVusia tua	250V AC, 1 menit
Bahan Sampul	LCP UL94V-0 hitam
Perumahan	LCP UL94V-0 Alami
Tterminal/kontak	Paduan tembaga
Pemasangan	Pemasangan timah
Suhu Operasi	-40°C sampai +85°C
Waktu Pelaksanaan	7-10 hari kerja

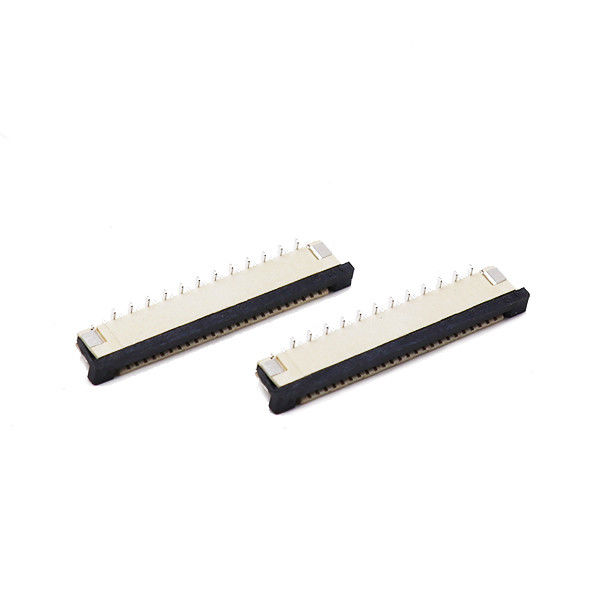

4-50 Pin 1.0mm Melempar FPC FFC Penyambung Vertikal FPC Ke Papan Konektor

Karakteristik Material & Listrik

Artikel	Spesifikasi	Pengamatan
Bahan perumahan	LCP / PA6T	UL94-V-0 tahan api
Bahan Aktuator	PPS / LCP	Tahan suhu tinggi
Bahan terminal kontak	Fosfor Perunggu	Kinerja spring-back yang tinggi
Opsi pemasangan--1	Kontak & Solder Tail: Mat Tin	Untuk sinyal tujuan umum
Opsi pemasangan- 2	Kontak Area Selektif Plating Emas (0,03-0,1μm Au di atas penghalang Ni)	Untuk lingkungan dengan kelembaban tinggi / getaran tinggi
Listrik nominal	0.5 A per kontak	Aplikasi pada tingkat sinyal
Tegangan nominal	50 V AC/DC	Tegangan kerja maksimum
Resistensi kontak	≤ 30 mΩ (awal)	Setelah kawin dalam kondisi uji
Resistensi Isolasi	≥ 500 MΩ	Pengujian DC 100 V
Tahan Tegangan	500 V AC / 1 menit	Tidak ada kerusakan / flash-over

Desain &Kekuatan teknis
Kami memiliki lebih dari 20 tahun pengalaman dalam industri konektor; insinyur kami dapat mendukung baru AndaDesain waktu alat baru: 30-45 hari kerja.

Keuntungan Kompetitif

Keyouda memiliki berbagai jenis penampilan dan banyak jenis produk skema internal, kualitas tinggi, pelanggan pertama, 100% tes, 0 cacat, dan waktu pengiriman singkat adalah keuntungan terbaik kami

Industri Aplikasi Sasaran

Elektronik konsumen: modul tampilan, terminal POS, peralatan rumah tangga, panel rumah pintar, perangkat genggam portabel
Kontrol Industri: HMI antarmuka manusia-mesin, modul sensor, tampilan industri, peralatan pengukuran uji
IoT & Smart Hardware: perangkat gateway, kamera pengawasan, modul perifer drone, kontrol pencahayaan cerdas
Peralatan Medis: Modul bantu pemantauan pasien, interkoneksi sinyal non-kritis untuk perangkat medis
Peralatan periferal: Modul printer, interkoneksi internal scanner, papan pengemudi panel LCD berukuran kecil

FAQ

T1: Dapatkah konektor ini bekerja dengan kabel FPC rigid-flex dan kabel datar FFC standar?
A1: Ya. Ini mendukung kabel datar FPC dengan ketebalan 0,3 mm dan kabel datar FFC yang cocok. Harap pastikan orientasi konduktor pad sesuai dengan sisi kontak konektor.

T2: Apa yang akan terjadi jika saya menggunakan FPC lebih tebal dari 0,33 mm?
A2: Kabel lentur yang terlalu tebal akan mencegah aktuator flip-lock menutup sepenuhnya, menyebabkan tekanan kontak yang tidak cukup dan peningkatan risiko koneksi intermiten.Ikuti teliti ketebalan lentur yang direkomendasikan.

T3: Apakah konektor ini kelas otomotif?
A3: Versi standar adalah untuk penggunaan konsumen & umum industri.silahkan hubungi tim penjualan kami untuk varian modifikasi kelas otomotif dengan standar bahan & pengujian yang ditingkatkan.

T4: Dapatkah saya menyolder konektor ini dengan tangan alih-alih aliran balik SMT?
A4: Pengelasan tangan hanya diizinkan untuk debugging prototipe. Jangan menggunakan panas pada rumah plastik; batasi waktu pengelasan pin tunggal menjadi kurang dari 5 detik.Pemanasan tangan TIDAK disarankan untuk produksi massal.

Q5: Apa perbedaan antara pemicu ZIF yang diputar ke depan dan ke belakang?
A5: Flip depan: kunci terletak di sisi sisi FPC, operasi manual yang mudah.memberikan kekuatan penahan kabel yang unggul untuk lingkungan yang berat getaran.

T6: Bisakah Anda memodifikasi jejak PCB untuk proyek penggantian desain lama kami yang ada?
A6: Ya, layanan modifikasi jejak tersedia. Harap berikan gambar PCB asli Anda; tim insinyur kami akan mengevaluasi kelayakan dan biaya NRE.

Q7: Apa MOQ dan sampel lead-time?
A7: Sampel rekayasa gratis tersedia; waktu lead sampel 1-3 hari kerja. MOQ produksi massal tergantung pada konfigurasi; bagian standar tape-and-reel mendukung pesanan MOQ rendah.
