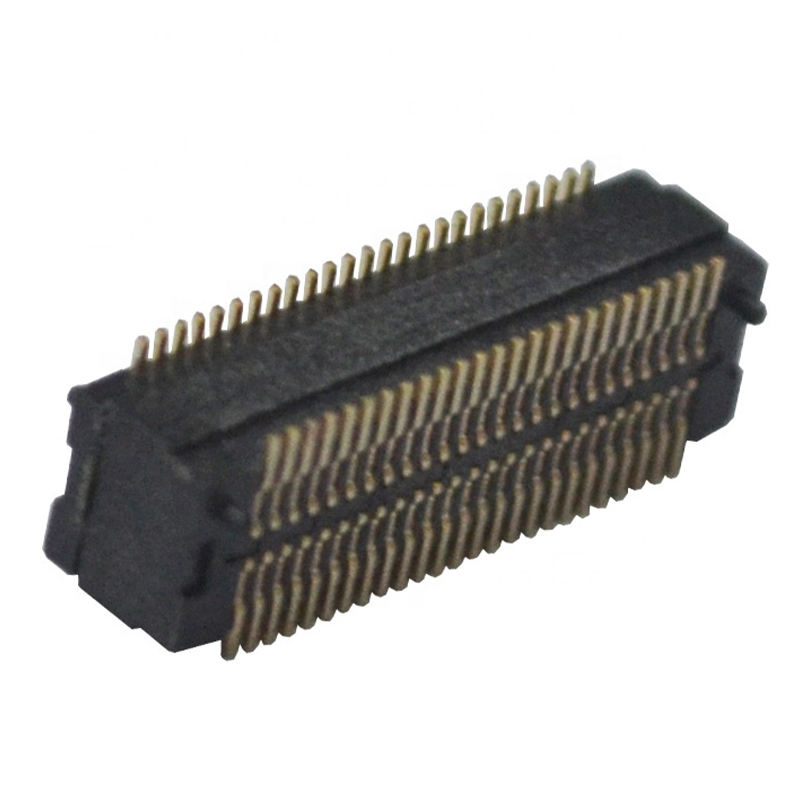

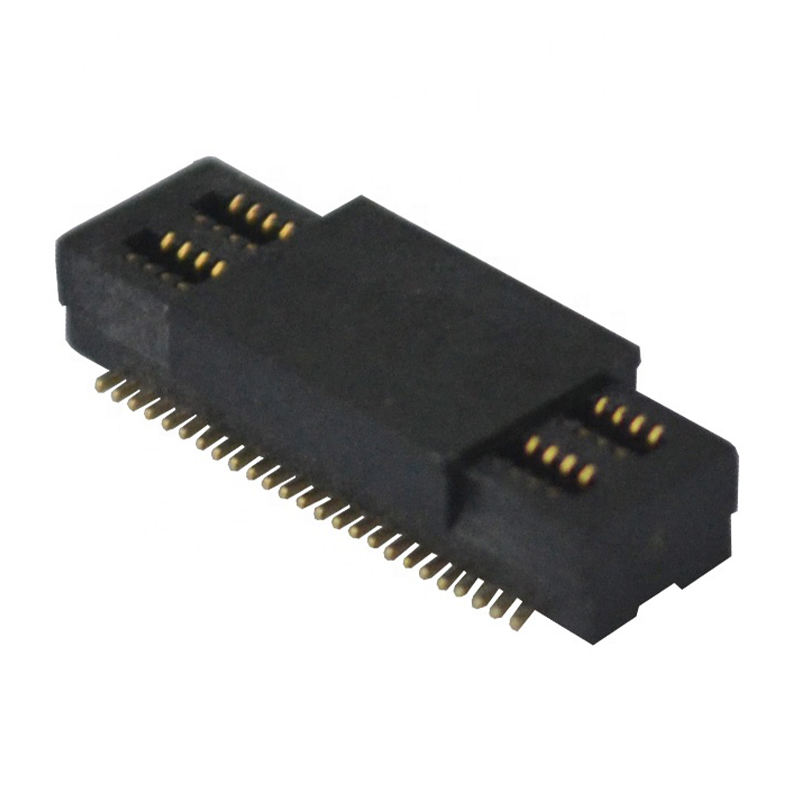

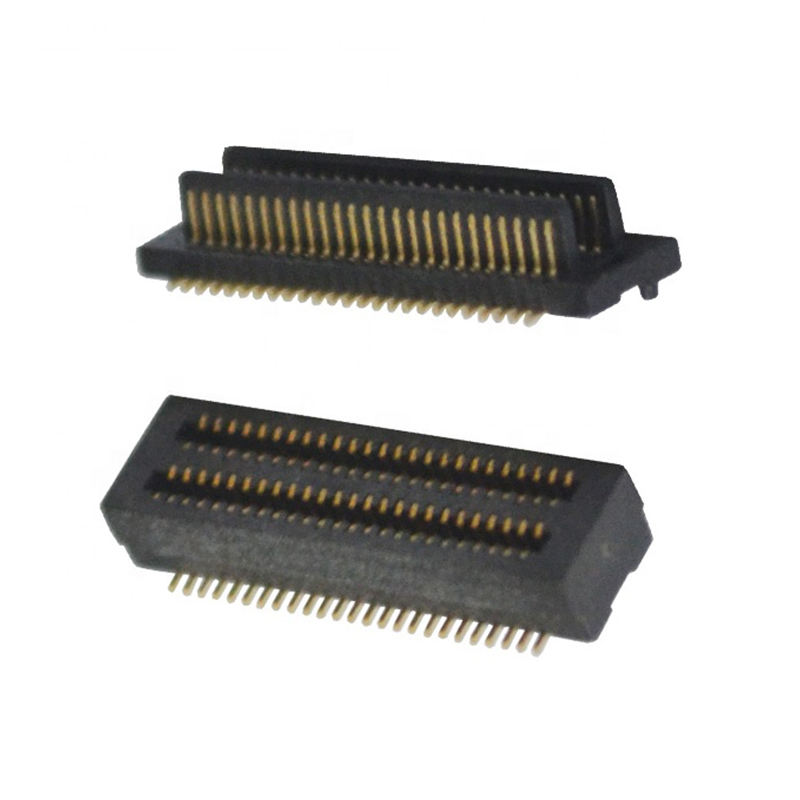

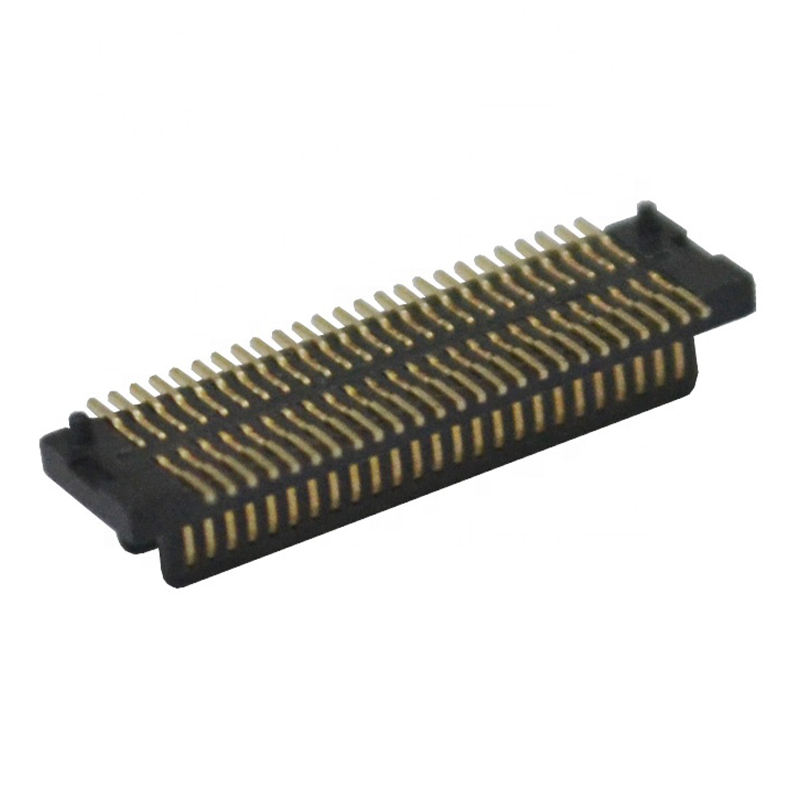

Konektor Papan-ke-Papan BTB Pria/Wanita 50P SMT Pitch 0,5mm
Deskripsi Produk
|
1. BAHAN:
|
|
|
1-1.SHELL:
|
KUNINGAN
|
|
1-2.HOUSING:
|
lcp+30%G.F. UL94 V-0 HITAM
|
|
1-3.TERMINAL:
|
Perunggu Fosfor
|
|
2. SPESIFIKASI PELAPISAN
|
|
|
2-1.TERMINAL:
|
PELAPISAN EMAS/3U"/6U"/15U"/30U"
|
|
2-2.SHELL:
|
PELAPISAN NIKEL
|
|
3. KINERJA MEKANIS
|
|
|
3-1.GAYA PENYISIPAN:
|
5N~20N.
|
|
3-2.GAYA PENARIKAN:
|
AWAL 8N~20N, SETELAH 1000 SIKLUS PENYAMBUNGAN 6N~20N.
|
|
3-3.DAYA TAHAN:
|
750 Siklus MIN.
|
|
4. KINERJA ELEKTRIK
|
|
|
4-1.PERINGKAT ARUS:
|
1,5A.
|
|
4-2.RESISTANSI KONTAK:
|
Maks 30 milliohm
|
|
4-3.RESISTANSI INSULASI:
|
MIN 500 MΩ @ 500 V DC.
|
|
4-4.TEGANGAN TAHAN DIELEKTRIK:
|
100V/AC.
|
|
5. RENTANG SUHU OPERASI:
|
-40℃ hingga +85℃
|
|
6. SESUAI ROHS ATAU BEBAS HALOGEN.
|
|
Konektor papan-ke-papan adalah produk konektor paling kuat di antara semua produk konektor. Terutama digunakan dalam sistem daya, jaringan komunikasi, manufaktur keuangan, lift, otomatisasi industri, peralatan medis, peralatan kantor, peralatan rumah tangga, dll. Manufaktur militer dan industri lainnya. Saat ini, jarak utama konektor papan-ke-papan adalah 0,4mm 0,5mm, 0,8mm, 1,00m, 1,27mm dan seterusnya.
Fitur
- Desain pitch halus 0,5mm untuk tata letak PCB berdensitas tinggi
- 50 posisi (50P) mendukung interkoneksi multi-sinyal
- Struktur penyambungan Pria dan Wanita untuk desain penumpukan papan yang fleksibel
- Tipe pemasangan SMT kompatibel dengan proses perakitan otomatis
- Desain ringkas untuk aplikasi elektronik yang terbatas ruang
- Cocok untuk arsitektur PCB modular
- Tersedia dengan ketinggian penyambungan yang berbeda sesuai kebutuhan aplikasi
Ketentuan pembayaran dan pengiriman
1. Waktu Pengiriman: 3-15 hari kerja setelah pesanan dikonfirmasi dan pembayaran diterima.
2. Ketentuan Perdagangan: FOB Shenzhen atau EXW.
3. Ketentuan Pembayaran: 100% T/T di muka sebelum produksi.
4. Cara Pembayaran: T/T, PayPal, Western Union, atau metode lain.
5. Sampel: Sampel tersedia untuk memeriksa kualitas & spesifikasi, dan gratis untuk 1-30 pcs.
6. Pengemasan: Dalam: kantong PE, Baki, Tabung, Kotak, Pita+Gulungan. Luar: karton ekspor
7. Metode pengiriman: UPS, DHL, FEDEX, EMS & transportasi udara & transportasi laut.
Aplikasi
Elektronik Industri
- Papan kontrol industri
- Peralatan otomatisasi
- Pengontrol tertanam
- Instrumen pengukuran
Peralatan Komunikasi
- Perangkat jaringan
- Modul komunikasi
- Unit pemrosesan sinyal
Elektronik Konsumen
- Terminal pintar
- Perangkat elektronik portabel
- Modul tampilan
- Sistem tertanam
Perangkat Keras Terkait AI & Komputasi
Aplikasi potensial meliputi:
- Perangkat komputasi tepi AI
- Pengontrol AI tertanam
- Perangkat keras terminal cerdas
- Modul komputasi ringkas
Keunggulan
Desain Pitch 0,5mm Ringkas untuk Tata Letak PCB Hemat Ruang
Struktur pitch 0,5mm memungkinkan lebih banyak kontak sinyal diintegrasikan ke dalam area PCB yang terbatas dibandingkan dengan konektor pitch yang lebih besar konvensional.
Hal ini membuatnya cocok untuk:
- Pengontrol industri ringkas
- Sistem komputasi tertanam
- Modul komunikasi
- Perangkat elektronik pintar
Konektor BTB pitch halus umumnya dipilih untuk aplikasi yang membutuhkan pengurangan ukuran PCB dan kepadatan komponen yang lebih tinggi.
Koneksi Modular PCB-ke-PCB yang Andal
Desain penyambungan pria/wanita memungkinkan koneksi langsung antara dua PCB, mendukung arsitektur elektronik modular.
Manfaat desain umum meliputi:
- Pengurangan kebutuhan kabel
- Penyederhanaan perakitan internal
- Peningkatan pemanfaatan ruang
- Integrasi modul yang lebih mudah
SMT Kompatibel untuk Manufaktur Otomatis
Struktur terminasi SMT memungkinkan kompatibilitas dengan lini perakitan PCB modern, termasuk proses penempatan otomatis dan penyolderan reflow.
Hal ini membantu produsen mengoptimalkan:
- Efisiensi produksi
- Konsistensi perakitan
- Alur kerja manufaktur PCB
