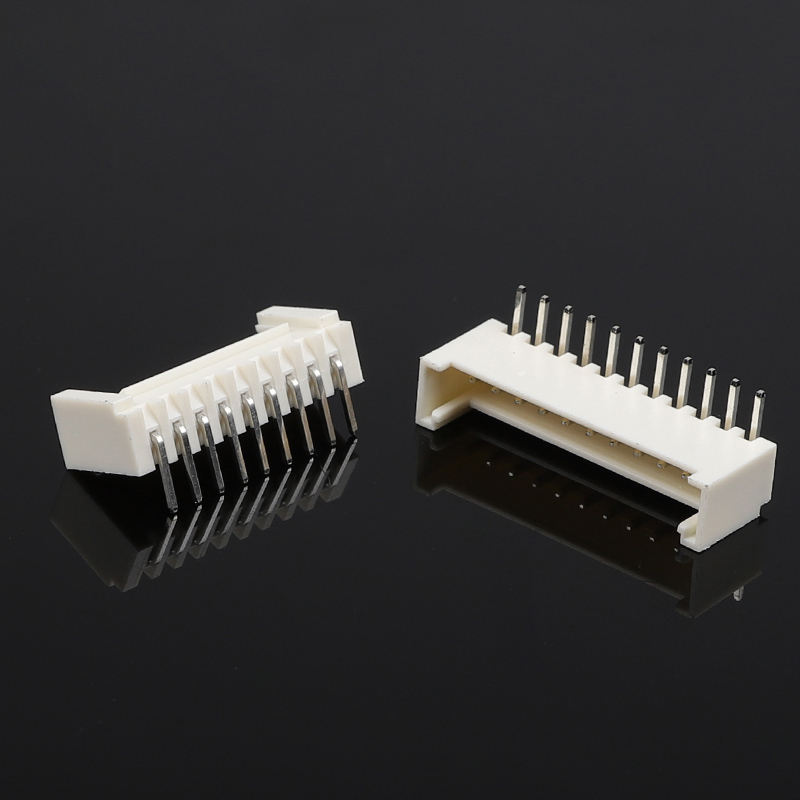

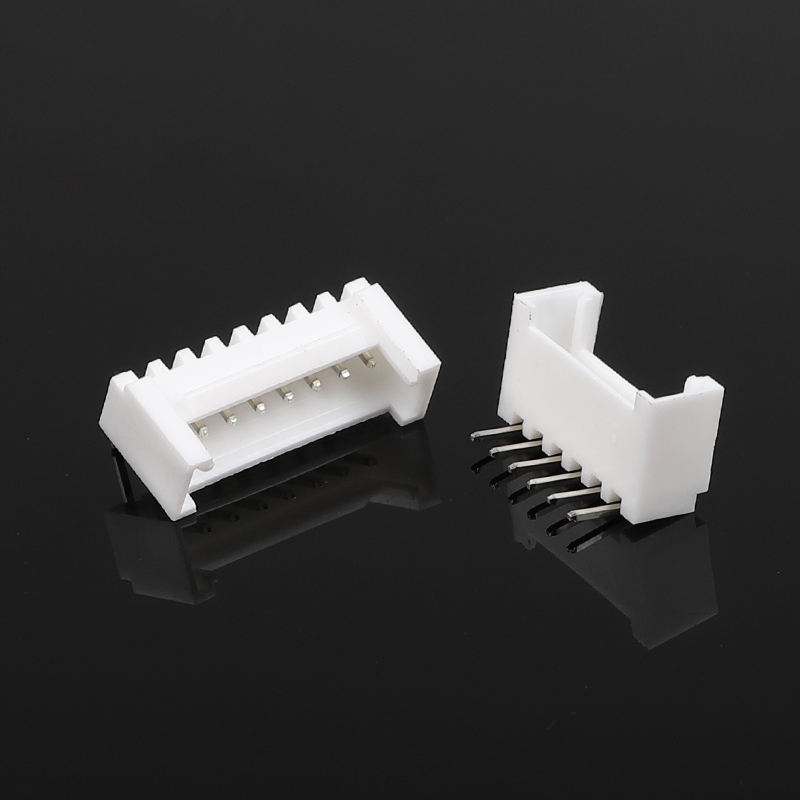

Wire Board Connector 90 Degree Horizontal Buckle Bent Pin 2.0mm Pitch Wanita Plug-in Nylon Housing
Deskripsi Produk
| Artikel |
Spesifikasi |
| Jenis Produk |
Wire-to-Board Female Housing, 90° Horizontal Bent-Pin, Gembok Gembok |
| Pitch |
2.0 mm |
| Gaya pemasangan |
DIP melalui lubang, sudut kanan / horizontal |
| Posisi Tersedia |
2- 16 Posisi (Standar), Posisi khusus dapat dinegosiasikan |
| Bahan perumahan |
Nylon PA66, UL94‐V‐0 Flame Retardant |
| Bahan terminal |
Tembaga / Fosfor-Bronze |
| Plating Standar |
Dilapisi timah; Pemasangan flash emas opsional |
| Listrik nominal |
3 A AC/DC (per sirkuit) |
| Tegangan nominal |
250 V AC/DC |
| Resistensi kontak |
≤ 20 mΩ (awal) |
| Resistensi Isolasi |
≥ 1000 MΩ |
| Tahan Tegangan |
1000 V AC / 1 menit |
| Jangkauan suhu operasi |
-25 °C ~ +85 °C |
| Siklus Perkawinan |
≥ 500 siklus |
| Gauge kawat yang kompatibel |
AWG #24-#28 kawat bergaris |
| Kepatuhan |
RoHS, REACH |
| Bagian yang Cocok |
Crimp terminal, berpasangan kepala jantan, kawat custom harness |
Ini 2.0 mm pitch 90 derajat sudut kanan horizontal kawat-ke-board rumah wanita adalah DIP melalui-lubang bent-pin konektor dengan terintegrasi positive-latch gesper,didesain untuk sinyal yang dapat diandalkan & low-power wire-to-PCB interconnection dalam space-constrained electronic assembliesBuckle penguncian built-in memberikan retensi pasangan yang kuat terhadap getaran dan menarik-out yang tidak disengaja, menghilangkan risiko koneksi intermiten yang umum dalam alternatif yang tidak terkunci.Dibentuk dari nilon UL94‐V‐0 berkualitas tinggi (PA66), wadah ini mendukung proses wave-soldering, kinerja listrik yang stabil, dan umur layanan jangka panjang untuk elektronik produksi massal.Tersedia dalam jumlah pin ganda untuk tata letak PCB yang fleksibel, ia berfungsi sebagai pengganti drop-in yang hemat biaya untuk seri kabel-ke-board tipe kunci 2,0 mm utama.

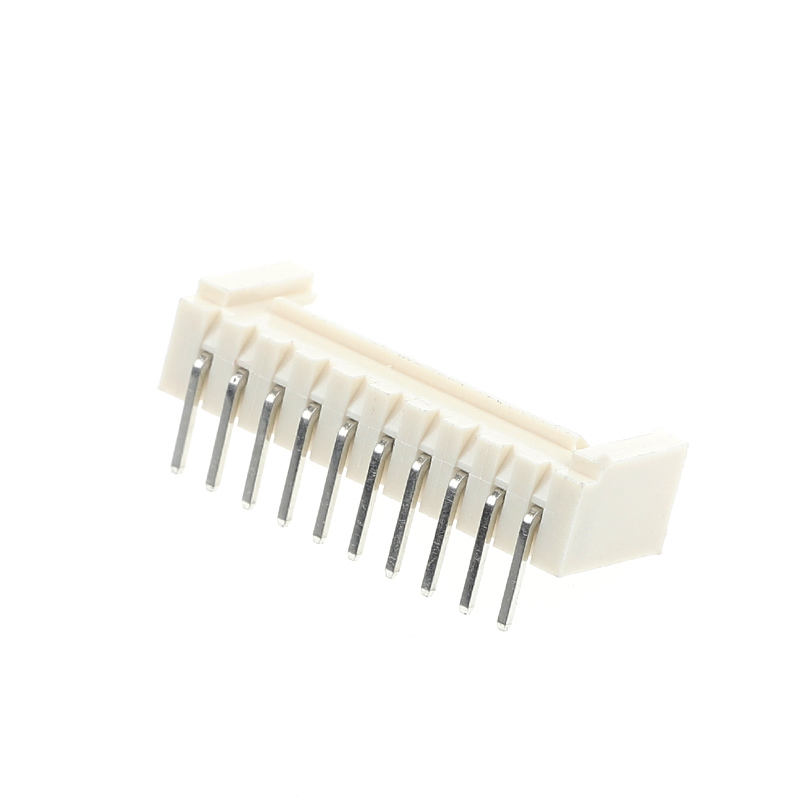

- 90° Struktur DIP bent-pin horizontal: Pasangan sisi-masuk horizontal menghemat pelindung PCB vertikal, ideal untuk tata letak kandang yang kompak; desain bent-pin melalui lubang menawarkan perekat solder mekanik yang kuat,ketahanan kejut yang lebih baik daripada versi SMT untuk perangkat rentan getaran.
- Kunci Gembok Positif: Klik sentuh yang terdengar ketika sepenuhnya dipasangkan; mencegah pemutusan secara tidak sengaja selama transportasi, perakitan, atau operasi peralatan; menghindari gangguan sinyal yang disebabkan oleh pemasangan yang longgar.Perumahan terpolarisasi mencegah penyisipan terbalik untuk melindungi sirkuit PCB.
- Rumah Nylon PA66 Suhu Tinggi: UL94-V-0 rating retardant api, kompatibel dengan soldering gelombang standar, dimensi stabil di bawah siklus termal, risiko deformasi rendah selama soldering produksi.
- Kinerja Listrik yang Konsisten: Geometri kontak yang dioptimalkan mempertahankan resistensi kontak yang rendah selama siklus pergaulan berulang; bahan baku yang ketat & pemeriksaan dalam proses mengurangi tingkat kegagalan lapangan untuk proyek OEM bervolume tinggi.

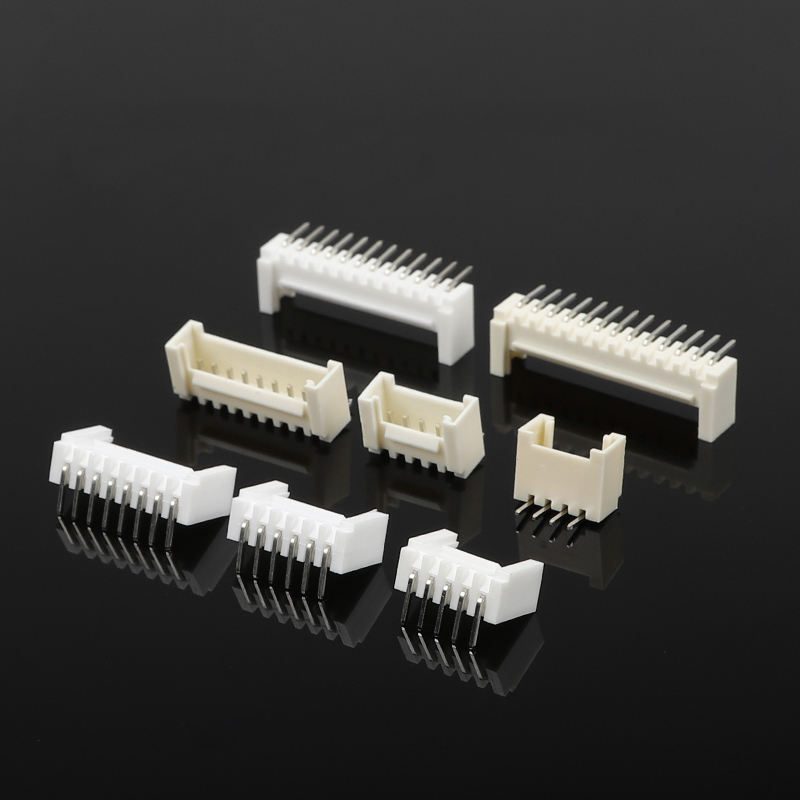

- Cakupan Pin-count yang luas & Dukungan Khusus: Posisi standar 2P-16P dalam stok; jumlah pin khusus, opsi plating terminal (tin / flash emas selektif),layanan penandaan khusus dan pencocokan kabel yang tersedia untuk persyaratan spesifik proyek.
- Kepatuhan penuh: RoHS & REACH sesuai, memenuhi persyaratan impor elektronik konsumen & industri global; laporan uji dan file gambar tersedia atas permintaan untuk validasi desain.
Sangat cocok untuk interkoneksi sinyal internal dan daya rendah di berbagai industri:
- Elektronik konsumen: Peralatan rumah tangga, modul rumah pintar, panel tampilan, printer & scanner
- Kontrol Industri: Modul sensor, papan kontrol, peralatan otomatisasi kecil
- LED & Pencahayaan: Papan pengemudi LED, unit kontrol pencahayaan interior
- Medis & Instrumen: Instrumen pengujian, perangkat medis portabel
- Pasar Pasang Mobil: Asosiasi elektronik bantu on-board
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
