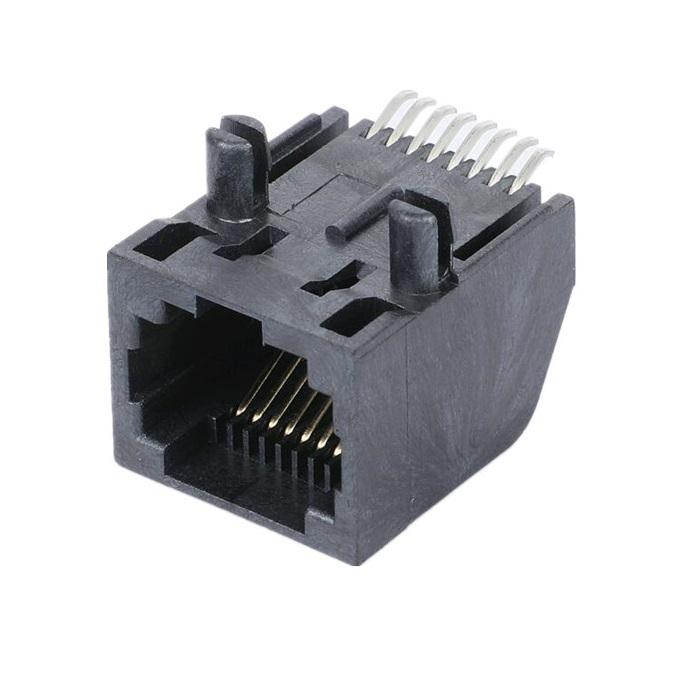

Konektor Telepon Sudut Kanan Tanpa Pelindung 8P8C SMD RJ45 Modular Jack
Deskripsi
| Item |
Parameter |
| Tipe Konektor |
RJ45 Modular Jack (Female) |
| Konfigurasi Port |
1-Port, 1x1 |
| Posisi / Kontak |
8P8C, terisi penuh |
| Gaya Pemasangan |
SMD / Teknologi Pemasangan Permukaan |
| Orientasi PCB |
Sudut Kanan (90°, entri samping) |
| Pelindung |
Tanpa Pelindung (Tidak ada selubung logam) |
| Kategori Kinerja |
Cat-3 (Suara & sinyal kecepatan rendah) |
| Arah Kait |
Kait Standar ke Bawah |
| LED Status |
Tidak Ada |
| Bahan Kontak |
Perunggu Fosfor |
| Pelapisan Kontak |
Area pemasangan: Emas di atas Nikel; Ekor solder: Timah |
| Pasak Penyelaras |
Ya (untuk penyelarasan SMT) |
| Bahan Casing |
Termoplastik Suhu Tinggi, UL94V-0 |
| Rating Arus Maks |
1.5 A |
| Rating Tegangan Maks |
150 V AC |
| Resistansi Kontak |
≤ 20 mΩ |
| Resistansi Isolasi |
≥ 500 MΩ |
| Daya Tahan (Siklus Pemasangan) |
Minimal 750 siklus |
| Suhu Operasi |
-40 °C ~ +85 °C |
| Kepatuhan |
RoHS, REACH |
| Pengemasan |
Pengemasan massal nampan |
Tanpa selubung pelindung logam, konektor ini memotong total biaya BOM sambil mempertahankan interoperabilitas RJ45 standar. Pasak penyelarasan bawaan mencegah pergeseran selama penyolderan reflow SMT, mengatasi risiko penyimpangan penempatan jack SMD umum pada lini produksi massal. Tanpa indikator LED; jejak kaki yang ringkas dan profil rendah memaksimalkan ruang PCB yang berharga untuk tata letak papan yang padat.
- Tata Letak SMD Entri Samping Sudut Kanan.
- Konstruksi Tanpa Pelindung.
- Kontak 8P8C terisi penuh.
- Pasak penyelarasan SMT.
- Casing termoplastik UL94V-0 suhu tinggi.
- Kontak perunggu fosfor dengan pelapisan selektif emas-nikel.
- Tanpa LED / Tanpa selubung logam: Menyederhanakan perutean PCB, menghemat ruang papan, mengurangi jumlah komponen
- Sesuai RoHS & REACH: Memenuhi persyaratan lingkungan elektronik global untuk produk berorientasi ekspor
Skenario Aplikasi Khas
Dirancang untuk proyek yang memerlukan koneksi suara Cat-3 atau sinyal kecepatan rendah, lingkungan EMI ringan, dan prioritasnya adalah efisiensi biaya serta kemampuan manufaktur massal SMT:
- Peralatan komunikasi suara, papan terminal telepon
- Modul kontrol industri, papan antarmuka sinyal serial
- Perangkat pintar rumah & komersial, unit kontrol akses
- Terminal POS, perangkat keras periferal kantor
- Antarmuka bantu pengujian & pengukuran
- Perangkat IoT yang dioptimalkan biayanya dengan persyaratan port fisik RJ45
