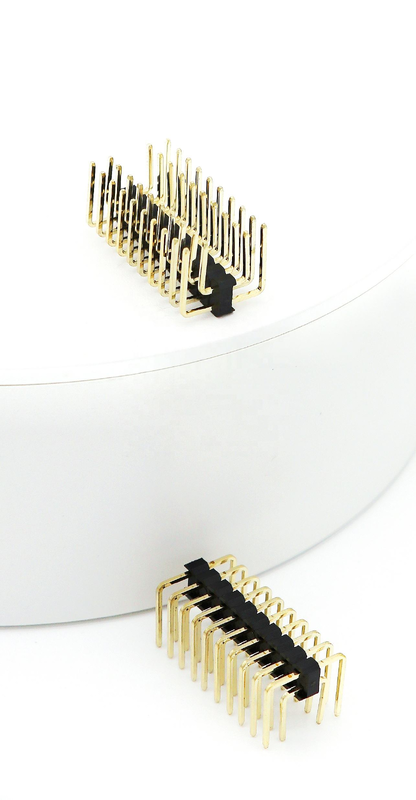

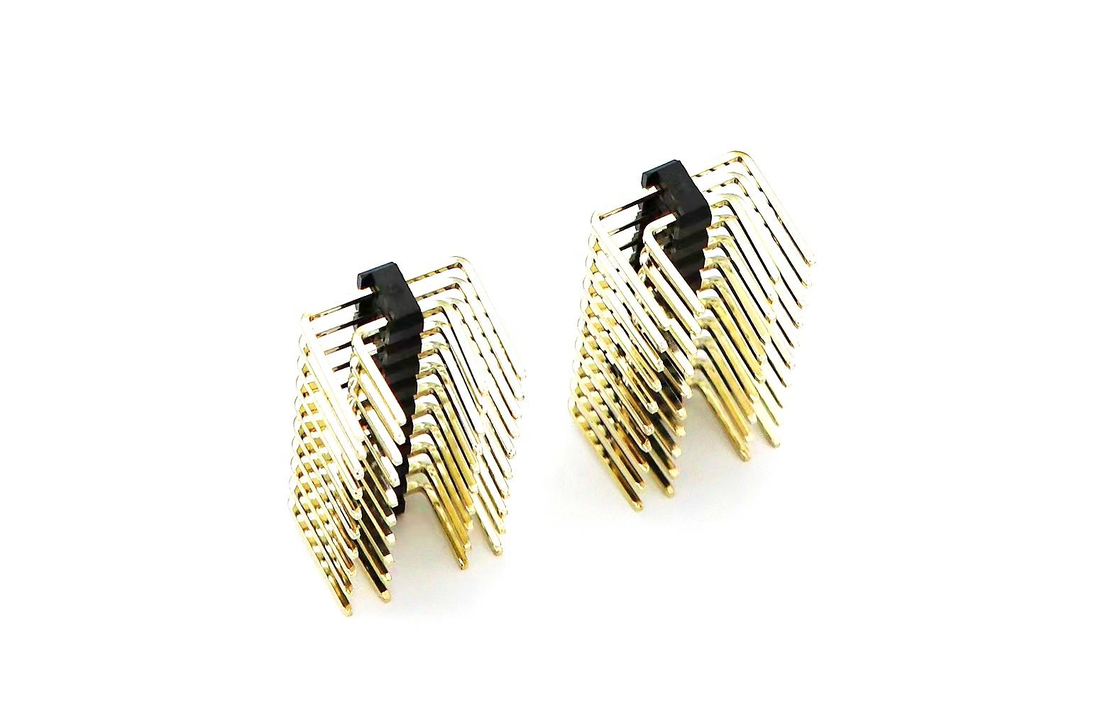

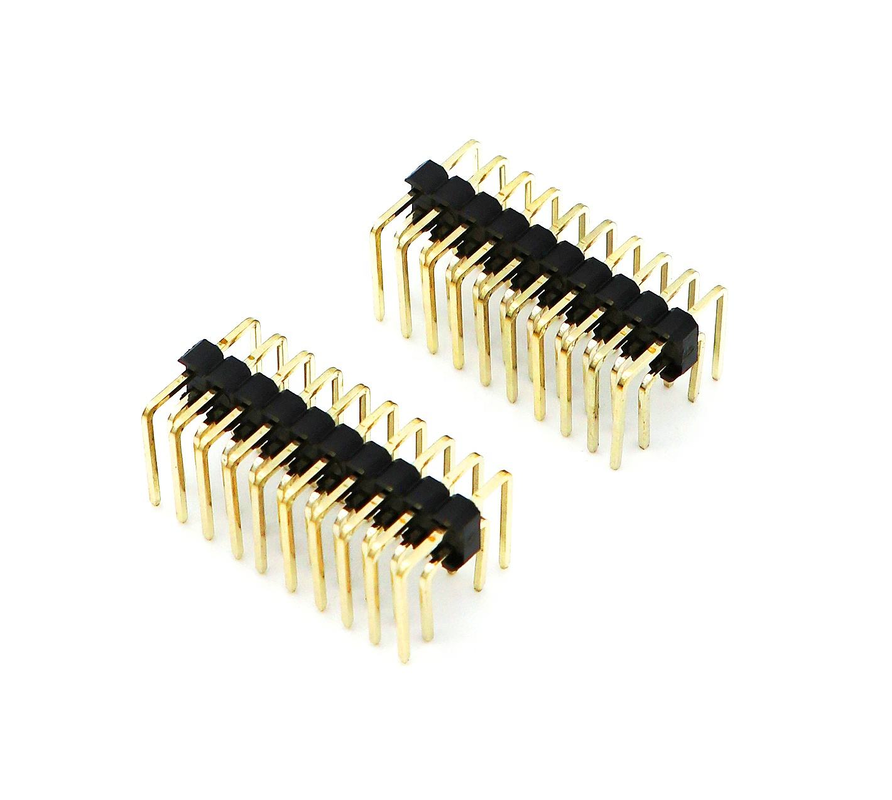

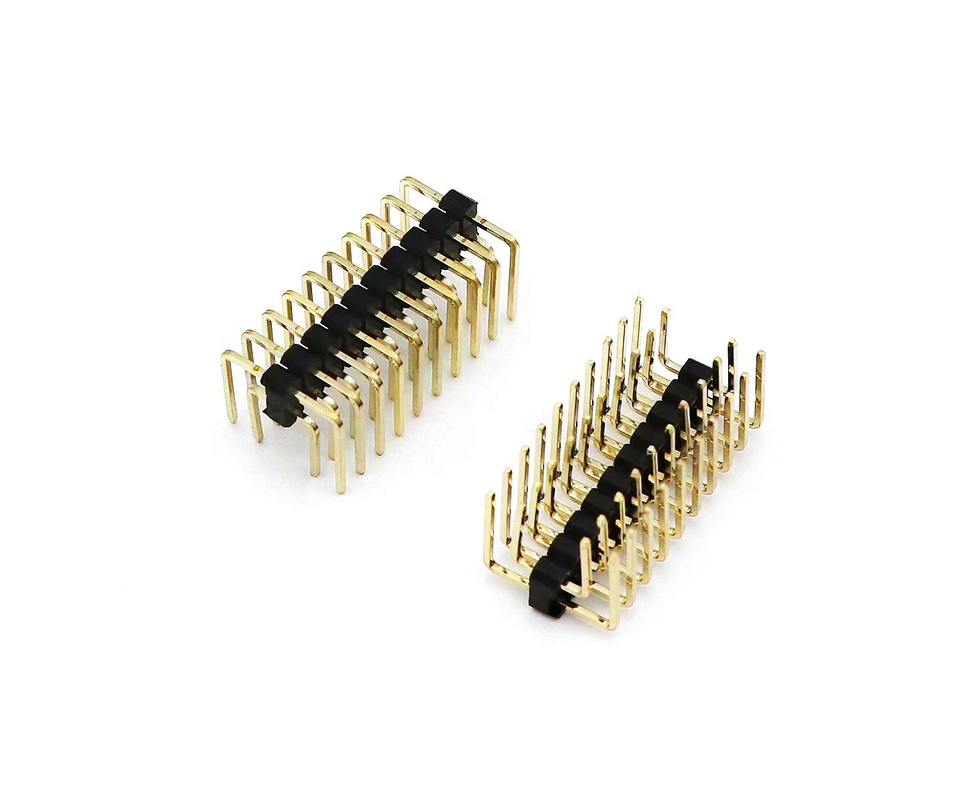

2.54mm Pitch Male Pin Header Dual Row Right Angle PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

2.54mm Pitch Male Pin Header Dual Row Right Angle PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Sorotan

• 2.54mm pitch standar, desain sudut kanan 90° baris ganda, ketinggian insulator H2.5mm, pin persegi SQ0.64mm untuk stabilitas mekanik yang tinggi
• Jangkauan pin yang luas: 21P‐240P, jumlah pin yang sepenuhnya dapat disesuaikan untuk berbagai tata letak PCB
• Rumah nilon UL94V-0, anti-deformasi di bawah panas pengelasan; beberapa pilihan plating untuk penyesuaian keandalan sinyal
• Penutupan sudut kanan melalui lubang, retensi PCB yang kuat, ideal untuk interkoneksi papan arah samping ke papan / papan kawat
• RoHS & REACH sesuai, mendukung packing tray / tabung untuk perakitan manual & produksi massal

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Pemanasan

Fitur Produk

1. Struktur lubang sudut kanan 90 °, arah perkawinan horizontal, sempurna untuk tata letak kandang tinggi terbatas
2. SQ0.64mm solid persegi pin kontak, ketahanan lentur yang lebih tinggi daripada pin bulat, anti-warp selama perakitan & kondisi getaran
3. Rumah nilon UL94V-0, ketahanan termal yang luar biasa, tahan meleleh selama proses pengelasan gelombang
4. Pilihan pin-count yang fleksibel: 21P‐240P, potongan parsial tersedia atas permintaan
5. Multiple surface finishes: tin-plated / gold-flash / selective gold on mating area for different-grade reliability demands.
6. Kaki soldering melalui lubang yang stabil, kekuatan menahan mekanik superior pada PCB terhadap pukulan & getaran
7. Inter-matchable dengan header wanita berbaris ganda 2,54mm di pasar

Keuntungan Produk

1. Desain SQ0.64mm square-pin: Dibandingkan dengan header round-pin biasa, meningkatkan kekakuan pin, mengurangi risiko lentur pin selama penyisipan-ekstraksi dan perakitan PCB, menurunkan tingkat cacat produksi.
2. Rumah nilon H2,5 mm: Tinggi insulator yang dioptimalkan menyeimbangkan posisi mekanik dan ketahanan panas; menghindari pembengkakan atau deformasi plastik dalam produksi massal pengelasan gelombang.
3. Struktur lubang sudut lurus: Memberikan kekuatan anchoring PCB yang lebih kuat daripada header tipe SMT; cocok untuk peralatan dengan dampak getaran, mencegah risiko jatuh konektor.
4. Cakupan pin-count jangkauan penuh: Dari port uji sinyal dengan jumlah pin rendah hingga interkoneksi modul dengan jumlah pin tinggi, satu model mencakup beberapa persyaratan BOM, memperpendek siklus pengadaan.
5. Solusi pelapis fleksibel: Tin-dilapisi untuk barang-barang konsumen yang sensitif terhadap biaya; pemasangan emas selektif untuk skenario kawin berulang kelas industri, biaya keseimbangan & keandalan.
6. Kompatibilitas tinggi: Berpasangan langsung dengan soket wanita berbaris ganda 2,54 mm yang populer di pasar, tidak ada pekerjaan desain ulang tambahan untuk proyek PCB yang ada.

Aplikasi

• Papan kontrol industri & modul periferal PLC
• Hardware tertanam, gateway IoT & modul sensor
• Peralatan bantu medis PCBA
• Unit kontrol rumah pintar
• Modul bantu elektronik interior mobil
• Instrumen pengujian dan pengukuran
• Peralatan terminal komunikasi
• Interkoneksi sinyal robotika

Opsi kustomisasi

1. Konfirmasi Pin-count: Konfirmasi nomor pin yang tepat yang dibutuhkan (21P‐2Hubungi kami jika pemotongan parsial / modifikasi panjang khusus diperlukan.
2. Pemeriksaan orientasi: Pilih model sudut kanan ini ketika konektor pergaulan membutuhkan pintu sisi; pilih header tipe lurus untuk pergaulan arah atas.
3. Pemilihan plating:
   • Biaya-sensitif, beberapa-waktu-perkawinan: memilih tin-dilapisi
   • Sering menyetor, lingkungan lembab / industri: pilih berkilau emas atau pemasangan emas selektif
4. Catatan tata letak PCB: Reserv cocok melalui-lubang jejak untuk 0,64 mm pin persegi; merujuk gambar PCB pad kami yang disediakan.
5. Proses perakitan: Mengadopsi pengelasan gelombang untuk produksi massal; ikuti secara ketat parameter suhu-waktu pengelasan untuk menghindari kerusakan rumah nilon.
6. Bagian kawin: Harus cocok dengan header wanita berbaris ganda 2,54 mm; verifikasi pitch, jarak baris dan dimensi pin sebelum menyelesaikan BOM.

Langkah Proses Khusus

1. Pengumpulan persyaratan → 2. Evaluasi Teknis & Kutipan → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (kontak R, retensi, aliran kembali) & Persetujuan → 6.Produksi Massal → 7QC akhir dan pengiriman.

Layanan kami

Ketersediaan Sampel & Kebijakan

Sampel akan dikirim ke pelanggan kami secara gratis atas permintaan mereka, selama mereka bersedia membayar untuk pengiriman, atau kita dapat membayar pengiriman untuk beberapa pelanggan lama dari sisi kami juga,atau pelanggan dapat membayar barang di muka, dan kita bisa mengirim sampel dengan kurir kami juga.

Jaminan/Garansi/Ketentuan dan Ketentuan

Kami memberikan jaminan kualitas produk.
Pengiriman cepat 15 hari dijamin.
Syarat pembayaran termasuk T/T, tetapi dapat dinegosiasikan, seperti L/C, PayPal, Western Union, dan banyak lagi.

Layanan purna jual

Kami menawarkan layanan yang sangat baik melalui jaringan kantor dan kantor pusat kami.
Silakan hubungi departemen penjualan pemasaran kami baik melalui telepon atau e-mail, atau jika nyaman, kunjungi kantor kami.
Selain layanan yang ramah, kami menawarkan harga yang paling kompetitif dan jadwal yang fleksibel.

FAQ

T: Apa MOQ Anda?

A: MOQ kami biasanya datang ke 1000 pcs, tetapi kami menerima jumlah pesanan kecil untuk pengujian.

T: Bolehkah saya mengunjungi pabrik Anda?

A: Selamat datang untuk mengunjungi pabrik kami, dan kami akan menunjukkan proses produksi profesional kami, dan berharap kami dapat memiliki kerjasama jangka panjang dengan Anda.

T: Berapa waktu sampel Anda? Berapa waktu pengiriman Anda?

A: 7 hari untuk sampel, dan 15-20 hari untuk produksi massal.

T: Bagaimana saya memeriksa barang saya?

A: Anda dapat memeriksa dengan mengunjungi pabrik, atau meminta pihak ketiga untuk memeriksa, atau dengan inspeksi gambar.

T: Berapa biaya pengiriman ke negara saya?

A: Pengiriman barang akan diberikan oleh perusahaan pengiriman berdasarkan berat bruto dan CBM Anda.

T: Bagaimana saya tahu jika Anda mengirimkan pesanan saya?

A: Nomor pelacakan ((DHL, UPS, FedEx, TNT, EMS, dll.), Air Waybill, atau B / L oleh Laut akan dikirim ke Anda segera setelah barang Anda dikirim. Kami juga menindaklanjuti pengiriman dan memberi tahu Anda.Layanan setelah layanan yang bermanfaat disediakanKami mendukung apa yang Anda jual.

T: Dapatkah saya membuat produk yang dipersonalisasi/disesuaikan?

 A: Tentu saja, hanya mengirim gambar atau sampel Anda.
