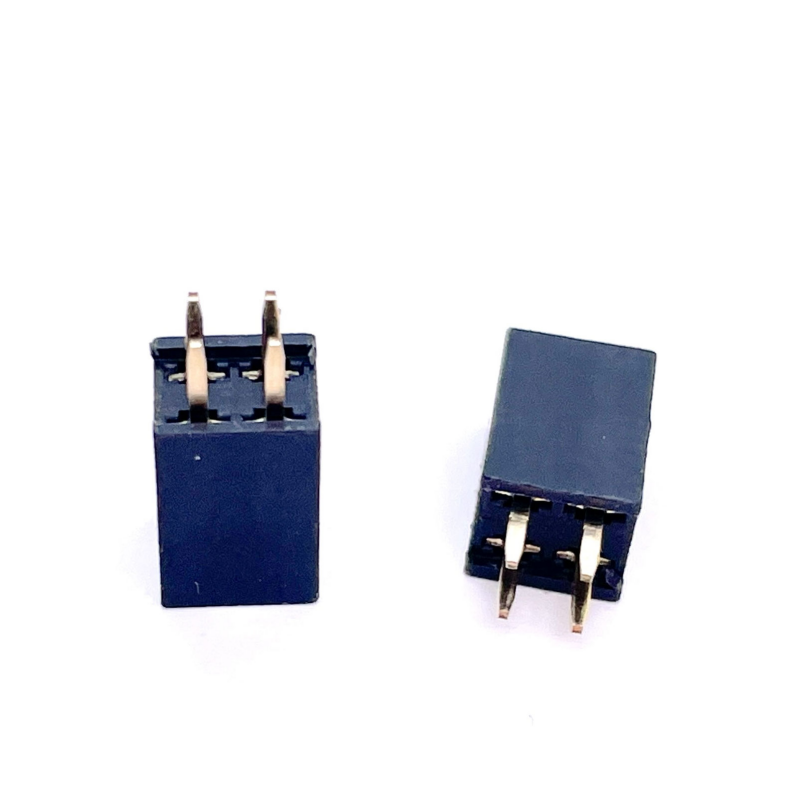

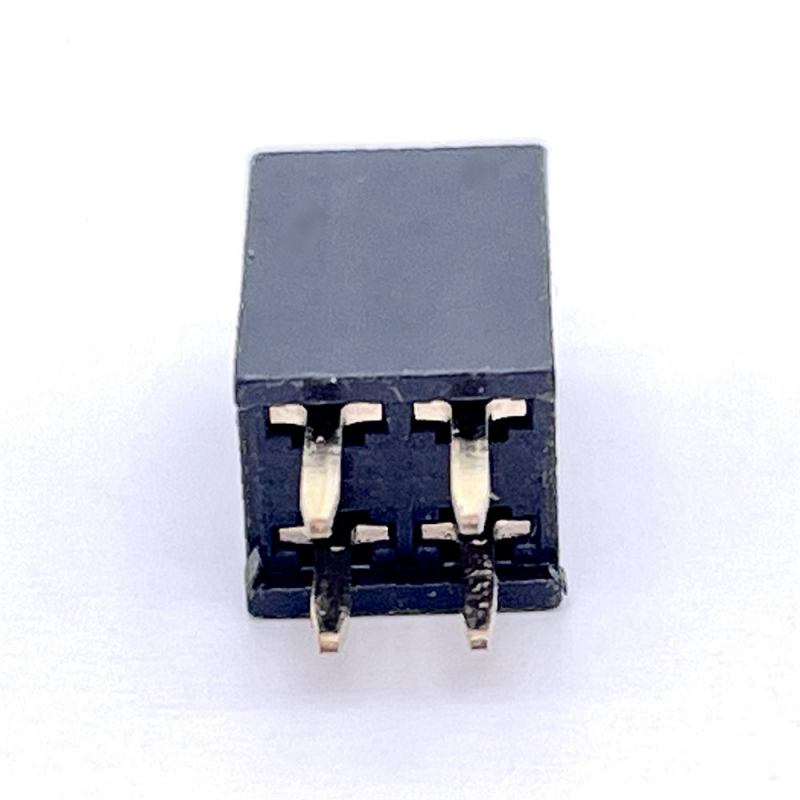

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Konektor header betina Tipe-Y 2.54mm PCB

Header betina lurus baris ganda kuningan

Konektor header betina untuk PCB

Nama merek:

XTKCONN

Sertifikasi:

CE,SGS,ROHS,ISO9001

Nomor model:

Kepala Wanita

Hubungi Kami
Permintaan Penawaran
Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB
Detail Produk
Gaya Penghentian:
Pateri
Kemasan:
Pembungkus Pita
Bahan:
Plastik
Daya tahan:
Tinggi
Bahan pin kontak:
Perunggu fosfor
Jenis koneksi:
Jepret
Menyoroti:

Konektor header betina Tipe-Y 2.54mm PCB

,

Header betina lurus baris ganda kuningan

,

Konektor header betina untuk PCB

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1000 buah
Harga
Negotiable Price
Kemasan rincian
paket bagian dalam: dalam gulungan; Paket Luar: digulung dalam Karton
Waktu pengiriman
5-7 hari
Syarat-syarat pembayaran
L/C,T/T,Pembayaran
Menyediakan kemampuan
3KK buah
Produk Terkait
Harga yang bagus ODM 2.0mm Pitch 90 Degree Dual Row Brass Contact IP67 Otomotif 2x20 Pin Kepala Wanita On line

ODM 2.0mm Pitch 90 Degree Dual Row Brass Contact IP67 Otomotif 2x20 Pin Kepala Wanita

Dapatkan Harga Terbaik
Harga yang bagus Konektor PCB Header Sudut Kanan Kuningan 2.0mm untuk Peralatan Pencahayaan LED On line

Konektor PCB Header Sudut Kanan Kuningan 2.0mm untuk Peralatan Pencahayaan LED

Dapatkan Harga Terbaik
Harga yang bagus Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB On line

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Dapatkan Harga Terbaik
Harga yang bagus 2.54mm Kuningan Wanita Header SMT Tape Real Cap Right-Angle 60p 2x30 Pin IP67 Rated untuk PCB Produk Fotovoltaic On line

2.54mm Kuningan Wanita Header SMT Tape Real Cap Right-Angle 60p 2x30 Pin IP67 Rated untuk PCB Produk Fotovoltaic

Dapatkan Harga Terbaik
Hubungi Kami
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
Hubungi Sekarang
Deskripsi Produk

Konektor Header Betina Lurus Tipe-Y Baris Ganda 2.54mm untuk Bahan Kuningan PCB



Sorotan

  1. Opsi kustom yang kaya: Terminasi lurus / sudut siku / SMT; tinggi plastik isolator kustom tersedia
  2. Tutup vakum pick-and-place opsional untuk perakitan SMT otomatis
  3. Mendukung pengemasan Tape & Reel untuk jalur produksi SMT berkecepatan tinggi
  4. Kontak kuningan tipe-Y untuk kontak listrik titik ganda yang stabil
  5. Sesuai RoHS & REACH, berbagai ketebalan pelapisan dapat dikonfigurasi
  6. Perputaran sampel cepat, dukungan sampel gratis untuk validasi teknik


Deskripsi Produk

Item Spesifikasi
Pitch 2.54 mm (0.100 inci)
Arus Terukur Maks 3 A per kontak
Tegangan Terukur 250 V AC
Resistansi Kontak ≤ 20 mΩ
Resistansi Isolasi ≥ 1000 MΩ
Tegangan Tahan 1000 V AC (1 menit)


Kinerja Mekanis

Item Spesifikasi
Baris Baris ganda
Rentang Posisi 2×02P ~ 2×40P
Siklus Pemasangan ≥ 500 kali
Tipe Terminal Kontak kuningan tipe-Y
Tipe Pemasangan Lurus Through-hole; opsional Sudut siku / SMT


Lingkungan & Penyolderan

Item Spesifikasi
Bahan Kontak Kuningan (standar); Perunggu Fosfor opsional
Bahan Isolator Termoplastik suhu tinggi UL94V-0 (PA6T/Nylon-6T/PBT opsional)
Pelapisan Kontak Basis Ni + Emas / Timah; ketebalan kilat emas kustom
Suhu Operasi -40℃ ~ +105℃
Kepatuhan RoHS, REACH
Mode Penyolderan Parameter
Penyolderan Gelombang Through-hole Maks 250℃, waktu tinggal 3-10 detik
SMT Reflow Puncak 260℃, paparan maks 10 detik
Catatan Hindari pemanasan sekunder untuk mencegah deformasi isolator

Kompatibilitas & Referensi Silang

Secara mekanis & elektrik kompatibel sebagai pengganti langsung terhadap seri internasional arus utama:

  • Ganti jejak header betina baris ganda standar Molex, JAE, Amphenol-ICC 2.54mm

Catatan: Verifikasi pin-out, tinggi isolator & ketebalan pelapisan yang tepat sebelum substitusi BOM; kami dapat menyesuaikan dimensi agar sesuai dengan nomor suku cadang target Anda.

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB



Fitur Produk

  1. Terminal kuningan berbentuk Y memberikan kontak ganda, anti-longgar saat bergetar
  2. Berbagai bentuk terminasi: lurus/sudut siku / SMT, satu sumber untuk tata letak PCB Anda yang berbeda
  3. Tinggi isolator kustom memecahkan batasan jarak tumpuk papan
  4. Tutup vakum opsional memungkinkan pick-and-place langsung untuk mesin SMT
  5. Plastik tahan api UL94V-0, stabil untuk lingkungan konsumen & industri
  6. Pelapisan yang dapat dikonfigurasi (emas/timah) menyeimbangkan biaya dan persyaratan anti-korosi

Factory Wholesale OEM 1.27mm 2.0mm 2.54mm Pitch 1.0 2*40 10 20 Pin Dual Single Row 2x10 Pin SMT Female Pin Header Connector

Factory Wholesale OEM 1.27mm 2.0mm 2.54mm Pitch 1.0 2*40 10 20 Pin Dual Single Row 2x10 Pin SMT Female Pin Header Connector

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Keunggulan Produk


Tidak ada biaya cetakan sekunder untuk sebagian besar varian tinggi & jumlah pin, NRE lebih rendah untuk proyek teknik batch kecil
Opsi pengemasan Tape & Reel / Tube ganda, siap untuk jalur perakitan otomatis Anda tanpa biaya pengemasan ulang tambahan
QC internal yang ketat: resistansi kontak, tegangan tahan, uji semprotan garam diterapkan per batch
Waktu tunggu singkat untuk suku cadang standar; ODM fleksibel untuk versi pin hilang / pasak penentu khusus
Pasokan langsung pabrik, pengiriman stabil vs waktu tunggu lama saluran merek luar negeri



Aplikasi

  • Mainboard tertanam, papan pengembangan, antarmuka GPIO
  • Modul kontrol industri, transmisi sinyal sensor
  • Elektronik konsumen, perangkat keras rumah pintar
  • Peralatan komunikasi, koneksi internal PCB-ke-PCB
  • Tautan sinyal bantu perangkat medis (non-tegangan tinggi)
  • Proyek prototipe & produksi massal otomatisasi

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Metode Pengemasan

  1. Pengemasan Tabung: Tabung PVC standar, untuk perakitan manual/pengambilan sampel prototipe; tidak cocok untuk mesin SMT otomatis
  2. Tape & Reel: Pita pembawa timbul + pita penutup pada gulungan, kompatibel langsung dengan mesin pick-and-place SMT, untuk produksi massal bervolume tinggi.

Harap tentukan persyaratan pengemasan saat memesan; tutup vakum diperlukan bersama untuk versi SMT gulungan.


Waktu Tunggu

  • Sampel: 3 hari kerja untuk item standar
  • Pesanan produksi massal: 1-3 minggu(tergantung pada jumlah pin, pelapisan & jenis pengemasan; suku cadang yang dimodifikasi khusus memerlukan waktu tambahan)

Konektor Header Female Lurus Y-Type Dual-Row 2.54mm untuk Bahan Kuningan PCB

Sertifikasi Pabrik & Layanan Kustom

  • Sertifikasi: ISO9001, RoHS, REACH
  • Kebijakan Sampel: Mendukung sampel gratis / keluaran sampel cepat (pelanggan menanggung biaya pengiriman)
  • MOQ: MOQ rendah untuk suku cadang standar; kasus cetakan kustom tunduk pada evaluasi cetakan
  • Kustom tersedia: jumlah pin, tinggi isolator, gaya terminasi, ketebalan pelapisan, pasak penentu, pin hilang, tutup vakum, mode pengemasan
  • Layanan: Datasheet, gambar 2D, file STEP 3D dapat disediakan untuk pembangunan pustaka PCB Anda


Panduan Pemilihan Insinyur (Tips Insinyur)

  1. Konfirmasikan pitch: tetap 2.54 mm untuk seri ini
  2. Konfirmasikan jumlah pin: 2×02P ~2×40P
  3. Tipe Pemasangan:
    • Lurus Through-hole: kekuatan mekanis tinggi, untuk penyolderan gelombang
    • Sudut siku: koneksi papan-ke-papan horizontal 90°
    • SMT: proses reflow, memerlukan pengemasan tutup vakum + Tape & Reel
  4. Tinggi isolator: pilih tinggi standar atau kirimkan persyaratan tinggi kustom
  5. Pelapisan: Emas untuk lingkungan bergetar / keras; Timah untuk proyek umum yang sensitif terhadap biaya
  6. Pengemasan: Tabung untuk lab/prototipe; Tape & Reel untuk produksi SMT otomatis
  7. Jika merujuk silang nomor suku cadang merek internasional, kirimkan datasheet asli untuk verifikasi kami sebelum memesan.


FAQ


T: Bisakah saya mendapatkan beberapa sampel?

A: Ya, beberapa sampel gratis.


T: Siapa yang harus saya hubungi jika saya memiliki pertanyaan teknis?
A: Kami memiliki tim perwakilan penjualan teknis yang berpengalaman di internal. Mereka siap menjawab pertanyaan apa pun yang Anda miliki dan membantu Anda dengan proyek Anda.


T: Jika produk cacat terjadi saat menerima barang, bagaimana cara menanganinya?

1. Tidak mungkin barang tidak baik sebelum pengiriman; kami memiliki banyak pemeriksaan untuk memastikan produk tidak bermasalah. Kemudian, jika terjadi, kami akan menanggung tanggung jawabnya.

2. Pertama: mengapa ini terjadi, bagaimana terjadinya, dan bagaimana mengendalikannya di masa depan; sebuah tabel akan disediakan untuk tinjauan Anda.

3. Kedua: diskusikan solusinya.

4. Terakhir: kami akan menanggung semua biaya jika mengembalikan dan menukar barang atau atas kerugian apa pun yang disebabkan.


T: Bagaimana Anda menjamin hak barang saya?

A: Pesanan akan diatur persis seperti yang diminta; kami akan memeriksa ulang pengemasan dan jumlah sebelum pengiriman. Selain itu, kami akan mengambil foto barang Anda jika diminta atau diperlukan.


T: Pembayaran mana yang dapat diterima:

1. Ketentuan pembayaran dapat fleksibel tergantung pada kuantitas dan produk.

2. Biasanya, untuk pelanggan baru, kami lebih memilih 100% T/T sebelum pengiriman atau 30% T/T di muka sebelum pengiriman.
