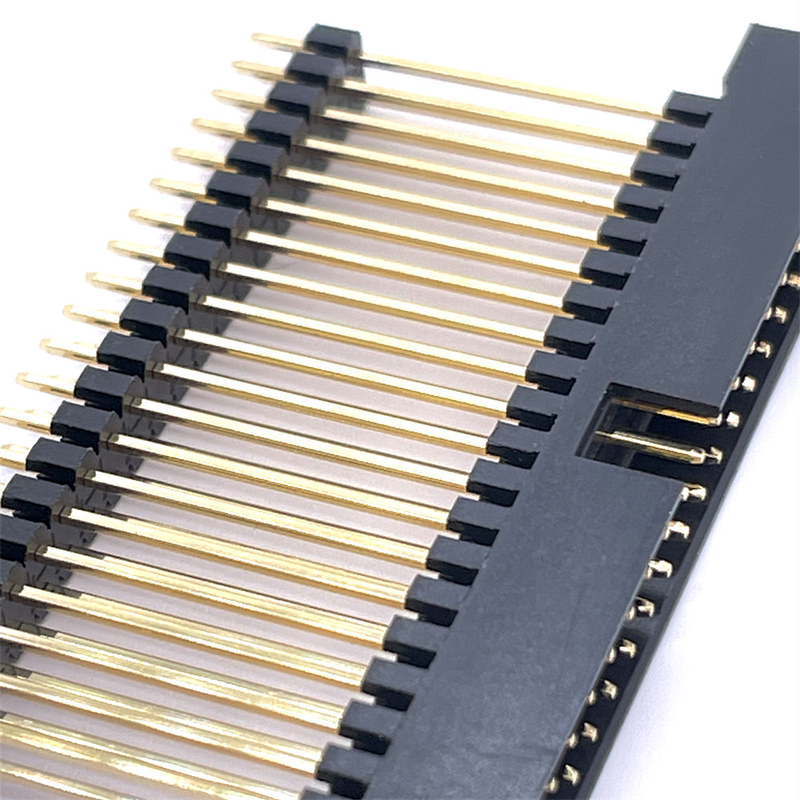

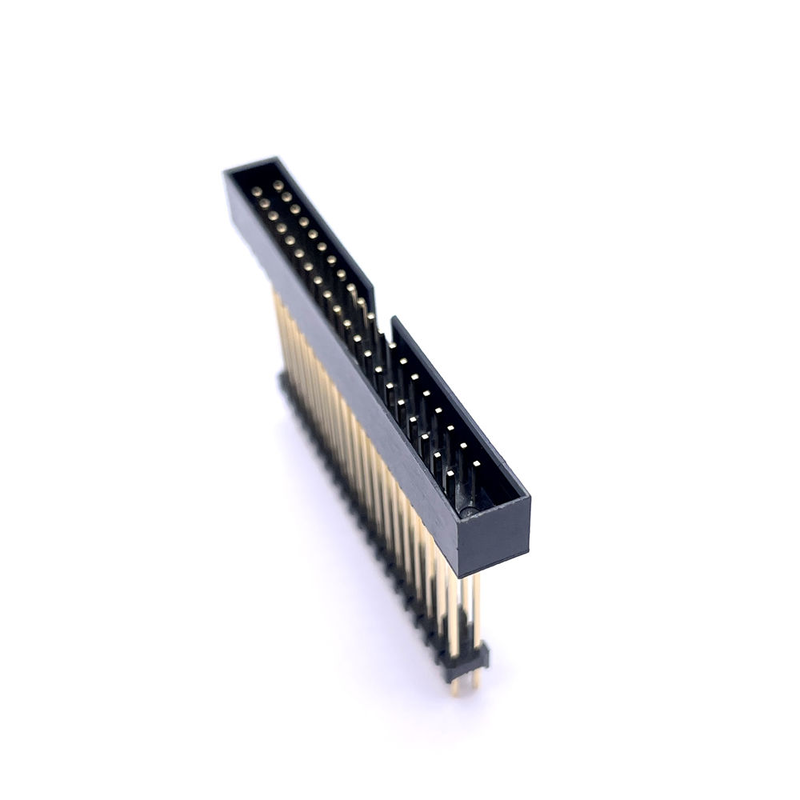

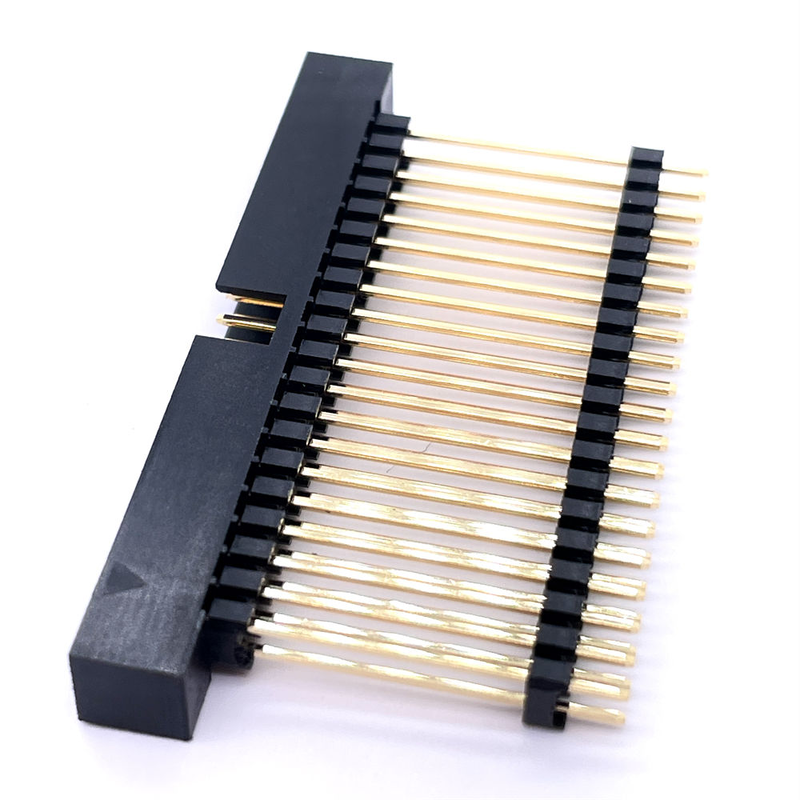

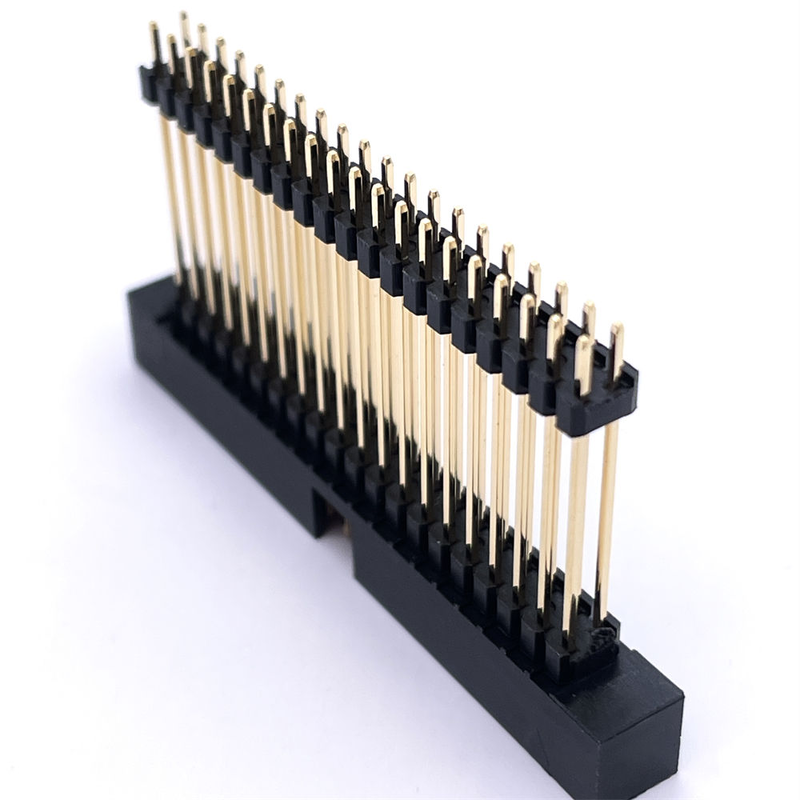

2.0mm Header Box H5.65 2x20p Straight Dual Row Gold Plated Customized High-Quality Electrical Connector Header Box

Sorotan

• Penyesuaian multi-form didukung: lurus / sudut kanan / SMT terminasi; ketinggian isolator plastik khusus tersedia
• SMT pick-and-place cap opsional, sepenuhnya kompatibel dengan jalur perakitan otomatis Tape & Reel
• 2.0 mm pitch, baris ganda 2×20P, header kotak tertutup, kontak dilapisi emas untuk transmisi sinyal yang stabil
• RoHS-compliant, bahan kontak fosfor-perunggu berkualitas tinggi, umur siklus kawin yang panjang
• Ekstensi pin-count yang fleksibel: 2×2P ~ 2×40P atas permintaan

Deskripsi Produk

Referensi silang & penggantian alternatif

Penggantian drop-in mekanik & listrik langsung untuk merek internasional utama seri header kotak dua baris 2,0 mm.

Catatan: Harap periksa pin-out yang tepat, ketinggian insulator H5.65 dan ketebalan plating terhadap lembar data asli Anda sebelum desain.Seri header kotak berlapis 0 mm; penyesuaian jejak kustom tersedia jika proyek Anda membutuhkan sedikit modifikasi.

Fitur Produk

1. Rumah jenis kotak yang tertutup mencegah perkawinan yang salah, melindungi pin dari kerusakan fisik selama pemasangan
2. Kontak fosfor-perunggu mempertahankan kekuatan pegas yang stabil di bawah getaran & fluktuasi suhu
3. Daerah kontak berlapis emas mengurangi resistensi kontak dan mencegah oksidasi untuk keandalan jangka panjang
4. Berbagai opsi terminasi (lurus/sudut kanan / SMT) beradaptasi dengan berbagai persyaratan tata letak PCB
5. Tutup pick-and-place opsional untuk pemasangan otomatis SMT berkecepatan tinggi
6. Tinggi isolasi khusus, jumlah pin, dan ketebalan plating untuk kebutuhan spesifik proyek

Keuntungan Produk

• Pasokan langsung pabrik, konsistensi dimensi yang stabil; 100% pemeriksaan QC internal sebelum pengiriman
• Mendukung kemasan Tape & Reel, langsung masuk ke mesin pick-and-place SMT tanpa penanganan manual sekunder
• Sesuaikan cepat untuk kebutuhan tinggi non-standar / pin-count / plating
• Alternatif yang hemat biaya terhadap komponen merek impor tanpa mengorbankan kinerja elektromekanis
• Sesuai RoHS, cocok untuk proyek industri, medis dan kelas konsumen

Aplikasi

• Papan kontrol industri & modul sistem tertanam
• Peralatan komunikasi, antarmuka transmisi sinyal
• Interkoneksi internal perangkat medis
• Instrumen & peralatan pengukuran
• Elektronik konsumen, koneksi PCB unit pasokan listrik
• Peralatan otomatisasi sinyal-link PCBA

Metode Pengemasan

1. Tabung (pengemasan tabung): Tabung anti-statis, untuk prototipe, batch kecil & perakitan manual; tidak cocok untuk mesin auto-SMT
2. Tape & Reel: EIA-481 standar carrier-tape & reel, dengan pilihan pick-and-place cap. Siap untuk muat langsung ke peralatan pick-and-place otomatis SMT untuk produksi massal.

Silahkan tentukan jenis kemasan yang diperlukan saat memesan.

Waktu Pelaksanaan

• Sampel: 3 hari kerja
• Pemesanan produksi massal: 1-3 minggu (tergantung pada kompleksitas kustomisasi & stok bahan)

Sertifikasi Pabrik & Layanan Khusus

• Sertifikasi: UL94V-0, RoHS, REACH
• Kebijakan Sampel: Sampel gratis tersedia, output sampel cepat
• MOQ: MOQ rendah untuk item standar; suku cadang khusus tunduk pada persyaratan alat
• Layanan khusus: penyesuaian pin-count, modifikasi tinggi insulator, perubahan tipe terminasi, penyesuaian ketebalan plating, persyaratan kemasan khusus.

Panduan Pemilihan Pelanggan

1. Konfirmasi dimensi kritis: Pitch 2,0 mm, tinggi bodi H5,65 mm, baris ganda 2 × 20P sebelum desain-in
2. Pilih jenis terminasi: THT lurus / Sudut kanan / SMT sesuai dengan stack-up PCB Anda
3. Konfirmasi spesifikasi plating: ketebalan plating emas untuk skenario keandalan tinggi; plating timah untuk proyek konsumen yang sensitif terhadap biaya
4. Pilihan kemasan: Pilih Tape & Reel jika jalur produksi Anda menggunakan SMT otomatis pick-and-place; pilih Tube untuk prototipe laboratorium & perakitan manual
5. Verifikasi bagian perekat: Periksa dua kali jejak konektor perekat & pemasangan mekanis sebelum pesanan massal.

Unduh gambar 2D / 3D & lembar data atas permintaan untuk perpustakaan PCB Anda.

FAQ

T: Apa MOQ Anda?

A: MOQ kami biasanya datang ke 1000 pcs, tetapi kami menerima jumlah pesanan kecil untuk pengujian.

T: Bolehkah saya mengunjungi pabrik Anda?

A: Selamat datang untuk mengunjungi pabrik kami, dan kami akan menunjukkan proses produksi profesional kami. Kami berharap kami dapat memiliki kerjasama jangka panjang dengan Anda.

T: Berapa waktu sampel Anda? Berapa waktu pengiriman Anda?

A: 7 hari untuk sampel, dan 15-20 hari untuk produksi massal.

T: Bagaimana saya memeriksa barang saya?

A: Anda dapat memeriksa dengan mengunjungi pabrik, atau meminta pihak ketiga untuk memeriksa, atau dengan inspeksi gambar.

T: Berapa biaya pengiriman ke negara saya?

A: Angkutan barang akan dikutip oleh perusahaan pengiriman berdasarkan berat bruto dan CBM Anda.

T: Bagaimana saya tahu jika Anda mengirimkan pesanan saya?

A: Nomor pelacakan ((DHL, UPS, FedEx, TNT, EMS, dll.), Air Waybill, atau B / L oleh Laut akan dikirim ke Anda segera setelah barang Anda dikirim. Kami juga menindaklanjuti pengiriman dan memberi tahu Anda.

T: Dapatkah saya membuat produk yang dipersonalisasi/disesuaikan?

 A: Tentu saja, hanya mengirim gambar atau sampel Anda.
