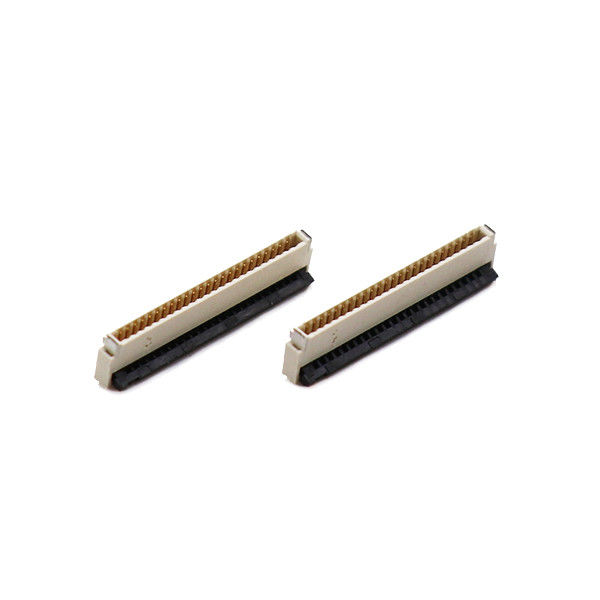

Kontak Bawah Konektor FPC Melempar 0,5 Mm 4 Pin Di Bawah Kunci Tipe SMT Tinggi 1,0mm

1.0mm 0.5 Mm Melempar FPC Penyambung

SMT 0.5 Mm Melempar FPC Penyambung

1.0mm fpc konektor 4 pin

Tempat asal:

Guangdong, Cina

Nama merek:

XTKCONN

Sertifikasi:

CE,SGS,ROHS,ISO9001

Nomor model:

FPC**-T1S1-0010-A

Hubungi Kami

Permintaan Penawaran

Kontak Bawah Konektor FPC Melempar 0,5 Mm 4 Pin Di Bawah Kunci Tipe SMT Tinggi 1,0mm

Detail Produk

Melempar:

0,5 mm

Tinggi:

1.0mm

Posisi:

4-60pin

Waktu Pimpin:

7-10 hari kerja

Bahan Penutup:

LCP UL94V-0 Hitam

Menahan tegangan:

250V AC, 1 menit

Menyoroti:

1.0mm 0.5 Mm Melempar FPC Penyambung

SMT 0.5 Mm Melempar FPC Penyambung

1.0mm fpc konektor 4 pin

Syarat Pembayaran & Pengiriman

Kuantitas min Order

500 pcs

Harga

Negotiable price

Kemasan rincian

paket vakum, kotak dalam karton

Waktu pengiriman

5-7 hari

Syarat-syarat pembayaran

L/C,T/T,Pembayaran

Menyediakan kemampuan

3KK buah

Produk Terkait

FPC/FFC Connector 4.65mm Tinggi 0.5mm Pitch 0.8A 200V AC/DC -40C~80C Konektor PCB

Dapatkan Harga Terbaik

Konektor FPC 0.5mm 5.4H Konektor Kabel FFC Kabel Datar untuk Layar Sentuh

Dapatkan Harga Terbaik

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC/FPC Connector

Dapatkan Harga Terbaik

0.5mm Pitch 60PIN Vertikal Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB Connectors

Dapatkan Harga Terbaik

Hubungi Kami

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Hubungi Sekarang

Deskripsi Produk

0.5mm Pitch FFC FPC Konektor Tinggi 1.0mm Di bawah Kunci SMT Jenis Tinggi 1.0mm Down Kontak

Perbedaan Produk

Profil ultra-rendah1.0 mm tinggi pemasangan papan, Down-Contact (kontak bawah) orientasi, dioptimalkan untuk FPC pad menghadap PCB routing sisi
Aktuator flip-lock di bawah kunci dengan umpan balik klik yang jelas, retensi FPC yang kuat terhadap getaran & penarik keluar secara tidak sengaja
0.5 mm pitch halus, 4 posisi SMT desain permukaan-mount, jejak kompak untuk menghemat real-estate PCB berharga
Rumah suhu tinggi LCP, balok kontak berlapis emas, sesuai dengan RoHS & REACH untuk akses pasar global
Kemasan pita dan gulungan untuk perakitan otomatis SMT bervolume tinggi; stok standar dan dukungan modifikasi khusus yang tersedia
Kinerja biaya yang seimbang, alternatif drop-in untuk komponen setara merek utama, dukungan lead-time pendek.

Spesifikasi

Artikel	Spesifikasi	Catatan untuk Insinyur
Pitch	0.5 mm	Jarak kontak pusat ke pusat
Jumlah Posisi	4 Pin	Jumlah pin khusus dapat dinegosiasikan
Ketinggian Pemasangan	1.0 mm	Tinggi total setelah dilas pada PCB
Jenis kontak	Kontak bawah (kontak bawah)	FPC pad menghadap sisi PCB untuk dimasukkan
Gaya Kunci	Under-Lock (Flip-Back Lock)	Flip actuator dari sisi belakang untuk mengunci FPC
Jenis Penghentian	SMT Surface Mount	Hanya untuk pengelasan reflow
Ketebalan FPC / FFC yang kompatibel	00,30 mm ± 0,03 mm	Konfirmasi ketebalan FPC sebelum desain PCB
Kekuatan retensi FPC	≥0,3 N per pin	Kinerja anti-pull-out di bawah getaran
Ketahanan Perkawinan	Minimal 250 siklus	Siklus hidup aplikasi normal, tidak untuk plug-unplug lapangan yang sering
Bahan perumahan	LCP, UL94‐V0 Hitam	Tahan panas tinggi untuk pengelasan kembali bebas timbal
Bahan kontak	Paduan tembaga	Elastisitas balok pegas yang tinggi
Contact Plating	Ni under-plate + Au plating pada area kontak; Tin pada SMT solder tails	Ketebalan emas dapat disesuaikan untuk proyek lingkungan korosif

Kontak Bawah Konektor FPC Melempar 0,5 Mm 4 Pin Di Bawah Kunci Tipe SMT Tinggi 1,0mm

Aplikasi Tipikal

Elektronik Konsumen: Pakaian cerdas, modul kamera mini, tautan bantu layar berukuran kecil, perangkat IoT genggam
Smart Home: Modul sensor kecil, sub-board panel kontrol rumah tangga, koneksi sinyal internal kunci pintar
Peralatan Bantuan Medis: Interkoneksi sinyal kecepatan rendah untuk aksesori medis portabel (opsi bebas halogen berlaku)
Kontrol Industri: simpul sensor kompak, kabel internal papan sinyal alat bantu lapangan
Elektronik Aksesori Otomotif: Tautan sinyal tambahan interior yang tidak terkait dengan keamanan (silakan hubungi kami untuk versi upgrade kelas otomotif)
Uji & Perlengkapan: Interkoneksi internal jig uji jangka pendek

Pemilihan Pelanggan & Panduan Desain

Sebelum Anda memilih bagian ini

Konfirmasi arah kontakIni adalah:Kontak bawah. Pad konduktif FPC harus menghadap ke sisi PCB saat dimasukkan. Jika pad FPC Anda menghadap ke atas, Anda membutuhkan varian Top-Contact. Arah kontak yang salah mengarah ke koneksi listrik nol.
Pemeriksaan clearance mekanik:
- Ruang vertikal: Menyimpan ruang kosong ≥ 1,1 mm di atas konektor setelah dipasang untuk menghindari penekan penggerak flip.
- Ruang depan-belakang: Memeriksa aktuator di bawah flip memiliki ruang gerak belakang yang cukup untuk tindakan kunci terbuka.
FPC spesifikasi lock-in: Harus menggunakan ketebalan FPC/FFC 0,30 mm ± 0,03 mm. FPC yang terlalu tipis menyebabkan retensi yang tidak cukup; FPC yang terlalu tebal akan merusak kunci dan balok kontak.
Aturan pengurangan listrik: Untuk operasi terus menerus jangka panjang, jalankan setiap kontak ≤ 0,35 A; jangan menerapkan arus nominal 0,5 A penuh.
Jejak PCB: Gunakan jejak gambar 2D resmi kami; jangan menyalin jejak dari bagian serupa vendor lain; perbedaan dimensi kecil akan menyebabkan kegagalan pengelasan.
Pembatasan aplikasi: Konektor ini dioptimalkan untuk sinyal ujung tunggal kecepatan rendah-tengah. Jika Anda membutuhkan transmisi video / data kecepatan tinggi, silakan hubungi tim insinyur kami untuk rekomendasi model yang ditingkatkan.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Tips pemesanan untuk pengadaan

Perintah sampel: Dukungan sampel dalam jumlah kecil untuk validasi prototipe.
Produksi massal: Pengemasan default adalah pita dan gulungan.
Permintaan khusus: Kirimkan persyaratan Anda untuk ketebalan plating emas, bebas halogen, jumlah pin alternatif.

FAQ

T1: Apa yang terjadi jika saya memasukkan FPC dengan bantalan menghadap ke atas pada konektor kontak bawah ini?

A1: Tidak ada koneksi listrik yang akan dicapai. Penempatan fisik dimungkinkan, tetapi sirkuit tidak dapat melakukan.Selalu periksa ulang orientasi pad FPC terhadap gambar lembar data sebelum membuat prototipe PCB.

T2: Dapatkah konektor ini bekerja setelah dua kali pengelasan aliran kembali?

A2: Ya, maksimum 2 siklus aliran kembali bebas timbal diizinkan mengikuti profil aliran kembali kami. Lebih dari dua kali aliran kembali dapat mendistorsi rumah LCP dan menurunkan kinerja kontak.Hindari pengolahan ulang panas berulang pada unit yang dirakit.

T3: Produk akhir saya menghadapi lingkungan getaran tinggi, apakah FPC akan longgar?

A3: Mekanisme under-lock memberikan retensi yang layak. Untuk skenario getaran ekstrem, kami sarankan menambahkan desain tegangan mekanik pada kabel FPC dalam tata letak PCB Anda,atau pilih versi yang ditingkatkan dengan kekuatan retensi yang lebih tinggi.

T4: Dapatkah saya menggunakan konektor ini untuk sinyal USB, HDMI atau tampilan kecepatan tinggi?

A4: Tidak dianjurkan. Ini adalah konektor FPC sinyal kecepatan rendah hingga menengah tanpa desain terminal impedansi terkontrol.tolong minta insinyur kami untuk seri FPC kecepatan tinggi khusus.

T5: Flip lock aktuator rusak setelah perakitan, apa kemungkinan penyebabnya?

A5: Penyebab umum:

Masukkan FPC yang terlalu tebal dan penguncian ketat;
Operasi yang salah: dorong aktuator dengan alat tajam;
Interferensi mekanis dari bagian flip yang memeras rumah produk.Ikuti prosedur penyisipan lembar data: masukkan FPC datar dan horizontal, lalu tutup kunci flip dengan lembut sampai terdengar suara klik yang jelas.

T6: Apakah Anda menawarkan penggantian yang setara untuk nomor bagian Hirose / TE / Kyocera?

A6: Ya, berikan nomor komponen pesaing Anda, dan tim insinyur kami akan memeriksa dimensi, arah kontak, jenis kunci, dan parameter listrik untuk mengkonfirmasi alternatif yang kompatibel.

T7: Dokumen apa yang dapat Anda berikan untuk evaluasi?

A7: Lembar data, gambar dimensi 2D, model 3D STEP, laporan uji RoHS-REACH, laporan ringkasan uji laboratorium mekanik-listrik.
