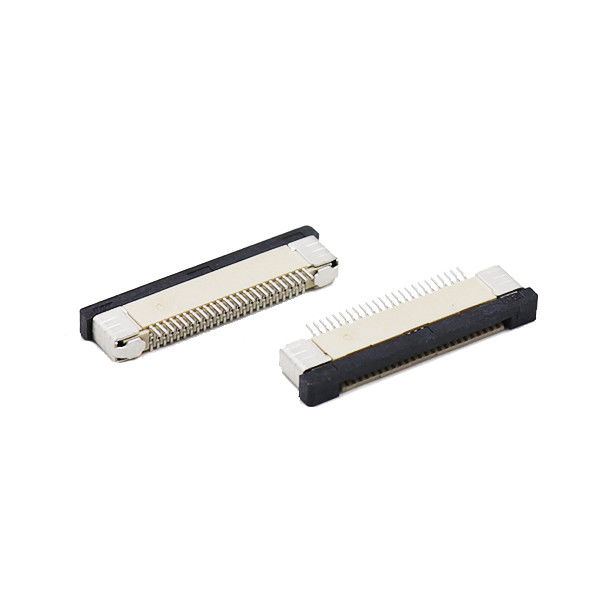

Name: Konektor FPC 40 Pin 0.5 Mm Melempar H2.0/2.5/3.0mm Konektor Kabel Fleksibel Datar SMT
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-T1T1-00**-C
Price: 4.01 USD
Availability: InStock

Rumah > Produk > Konektor FPC FFC >

Konektor FPC 40 Pin 0.5 Mm Melempar H2.0/2.5/3.0mm Konektor Kabel Fleksibel Datar SMT

40 Pin Fpc Penyambung 0.5 Mm Melempar

Konektor SMT FPC 0.5 Mm Melempar

2.0mm konektor kabel flex datar

Tempat asal:

Guangdong, Cina

Nama merek:

XTKCONN

Sertifikasi:

CE,SGS,ROHS,ISO9001

Nomor model:

FPC**-T1T1-00**-C

Hubungi Kami

Permintaan Penawaran

Konektor FPC 40 Pin 0.5 Mm Melempar H2.0/2.5/3.0mm Konektor Kabel Fleksibel Datar SMT

Detail Produk

Melempar:

0,5 mm

Tinggi:

2.0

Bahan:

LCP

pelapisan:

berlapis timah

Bahan terminal:

Kuningan

Jenis:

Kunci

Menyoroti:

40 Pin Fpc Penyambung 0.5 Mm Melempar

Konektor SMT FPC 0.5 Mm Melempar

2.0mm konektor kabel flex datar

Syarat Pembayaran & Pengiriman

Kuantitas min Order

500 pcs

Harga

Negotiable price

Kemasan rincian

paket vakum, kotak dalam karton

Waktu pengiriman

5-7 hari

Syarat-syarat pembayaran

L/C,T/T,Pembayaran

Menyediakan kemampuan

4KK buah

Produk Terkait

FPC/FFC Connector 4.65mm Tinggi 0.5mm Pitch 0.8A 200V AC/DC -40C~80C Konektor PCB

Dapatkan Harga Terbaik

Konektor FPC 0.5mm 5.4H Konektor Kabel FFC Kabel Datar untuk Layar Sentuh

Dapatkan Harga Terbaik

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC/FPC Connector

Dapatkan Harga Terbaik

0.5mm Pitch 60PIN Vertikal Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB Connectors

Dapatkan Harga Terbaik

Hubungi Kami

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Hubungi Sekarang

Deskripsi Produk

FFC/FPC konektor 0.5mm Jarak FPC H=2.0 2.5 3.0 seri slider SMT

Perbedaan Produk

0.5 mm pitch halus, posisi 40, SMT permukaan-mount, 3 pilihan tinggi stacking: 2,0 mm / 2,5 mm / 3,0 mm, satu keluarga bagian mencakup beberapa persyaratan tinggi kandang
Desain aktuator flip-lock ZIF, kekuatan penyisipan rendah, umpan balik klik yang jelas untuk mencegah kegagalan tempat duduk FPC yang tidak lengkap & lapangan intermiten
Terminal fosfor-perunggu dengan selective gold plating, kinerja kontak yang stabil untuk transmisi sinyal LVDS, MIPI-DSI, RGB display paralel
Rumah LCP suhu tinggi, sepenuhnya kompatibel dengan soldering reflow bebas timbal; pengemasan pita-on-reel yang tergores untuk produksi massal SMT berkecepatan tinggi
Kontak atas / kontak bawah opsional; mendukung kabel fleksibel FPC / FFC datar standar dengan ketebalan 0,3 mm.
RoHS‐2.0 & REACH sesuai; konsistensi batch-to-batch yang ketat, dukungan sampel, modifikasi khusus tersedia untuk proyek OEM

Deskripsi

Pitch	0.5mm
Ketinggian	2.0mm	4-60pin tersedia
	3.0mm	36-40-45-50-54-55-60pin tersedia
Tipe pemasangan	SMT/ZIF
Lokasi kontak	Kontak satu sisi
Jenis	Kunci geser
Peringkat Saat Ini	0.5A/Pin Max
Nomor tegangan	50V AC/DC MAX
MenghadapiVusia tua	250V AC, 1 menit
Bahan Sampul	LCP UL94V-0 hitam
Perumahan	LCP UL94V-0 Alami
Tterminal/kontak	Paduan tembaga
Pemasangan	Pemasangan timah / Pemasangan emas
Suhu Operasi	-40°C sampai +85°C
Waktu Pelaksanaan	7-10 hari kerja

Konektor FPC 40 Pin 0.5 Mm Melempar H2.0/2.5/3.0mm Konektor Kabel Fleksibel Datar SMT

Aplikasi Tipikal

Perangkat Tampilan & Sentuh: TFT-LCD, modul layar OLED, touch controller, panel antarmuka manusia-mesin industri, terminal POS
Elektronik Embedded & Consumer: Komputer single-board, perangkat genggam, instrumen portabel, printer, panel kontrol rumah pintar
Peralatan Kontrol Industri: Sensor industri, modul pengumpulan data, unit bantu otomatisasi pabrik, antarmuka tampilan internal kamera pengawasan
Perangkat Elektronik Medis: Peralatan pemantauan pasien, modul bantu diagnostik (non-implant), instrumen medis portabel interkoneksi fleksibel internal
IOT & Peripheral Hardware: Aksesori gateway, aksesori cerdas yang dapat dipakai, peralatan uji dan pengukuran koneksi sinyal internal

FAQ

Q1: Dapatkah saya menukar bagian H2.0 / H2.5 / H3.0 langsung pada PCB yang sama?

A: Ya. Keluarga produk ini mengadopsi tata letak SMT pad yang terpadu. Anda dapat mengubah ketinggian tumpukan dengan hanya mengubah nomor bagian; tidak ada perubahan PCB yang diperlukan.harus sesuai dengan ruang kosong mekanik.

T2: Apa yang terjadi jika FPC dimasukkan secara tidak lengkap?

A: Aktuator flip-lock tidak dapat ditutup sepenuhnya ketika FPC tidak duduk di posisi. Jika ditutup paksa dalam keadaan penempatan parsial, sinyal intermiten atau kegagalan sirkuit terbuka akan terjadi.Selalu mengkonfirmasi suara klik yang jelas saat mengunci aktuator.

T3: Dapatkah saya menggunakan mesin pengisap manual untuk pengolahan ulang?

A: Besi manual diperbolehkan untuk perbaikan terbatas. Jaga suhu besi ≤350 °C, waktu pengelasan per pin ≤3 detik. Jangan pernah menyentuh casing plastik LCP dengan ujung besi panas,peleburan rumah akan menyebabkan kerusakan konektor permanen. Waktu kerja ulang maksimum: 2 kali per konektor.

T4: Kabel FPC / FFC mana yang harus saya beli untuk mencocokkan konektor ini?

A: Standar: pitch 0,5 mm, 40 sirkuit, ketebalan total 0,30 mm. Konfirmasi apakah Anda membutuhkan penguatan pengeras pada ujung sisipan FPC.

T5: Apakah konektor ini mendukung sinyal MIPI / LVDS berkecepatan tinggi?

Untuk sinyal diferensial kecepatan tinggi, kinerja sistem secara keseluruhan tergantung pada kontrol impedansi FPC, desain jejak PCB, dan tata letak tanah.Kami menyarankan validasi bersama dengan pemasok FPC Anda.

P6: Berapa umur rak untuk konektor yang dikemas dengan gulungan?

A: Di bawah kemasan tertutup asli, penyimpanan ≤40 °C / ≤70 %RH, masa simpan adalah 6 bulan.menyelesaikan perakitan SMT dalam waktu 72 jam di lingkungan bengkel normal untuk menghindari oksidasi terminal.

Q7: Bisakah Anda menyediakan file jejak PCB Altium / KiCad dan data sheet?

A: Ya. Hubungi tim penjualan kami untuk meminta lembar data resmi, model 3D STEP, dan perpustakaan jejak PCB untuk evaluasi teknik.

Q8: Dapatkah saya mendapatkan sampel dalam jumlah kecil sebelum pesanan massal?

A: Layanan sampel tersedia untuk validasi desain. Sampel spesifikasi standar dikirim dengan cepat; varian yang disesuaikan membutuhkan penawaran waktu utama alat.
