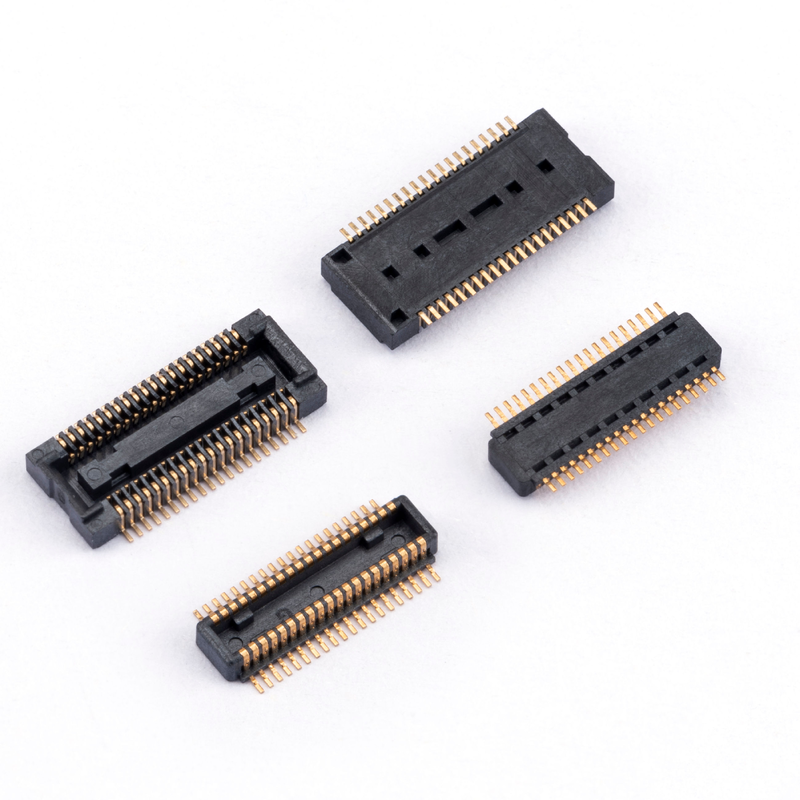

Konektor Papan-ke-Papan Pria-Wanita SMT Vertikal Tahan Air Baris Ganda 0,4mm Berlapis Emas
Deskripsi Produk
| Item |
Spesifikasi |
| Tipe Produk |
Konektor Papan-ke-Papan / Konektor BTB |
| Gaya Konektor |
Pasangan Pria & Wanita |
| Pitch |
0,4mm |
| Jumlah Baris |
Baris Ganda |
| Tipe Pemasangan |
SMT (Teknologi Pemasangan Permukaan) |
| Arah Pemasangan |
Vertikal / 180° |
| Bahan Kontak |
Paduan Tembaga / Perunggu Fosfor |
| Pelapisan Kontak |
Berlapis Emas |
| Bahan Isolator |
LCP (Polimer Kristal Cair) |
| Warna Isolator |
Hitam |
| Tinggi Konektor |
Disesuaikan sesuai kebutuhan aplikasi |
| Posisi Kontak |
Tersedia Berbagai Jumlah Pin |
| Suhu Operasi |
Khas -40°C hingga +85°C (tergantung model) |
| Tegangan Terukur |
Hingga 30V–60V (tergantung model) |
| Arus Terukur |
Hingga 0,3A/kontak (desain pitch halus khas) |
| Resistansi Kontak |
Sekitar ≤90mΩ (tergantung model) |
| Resistansi Isolasi |
≥50MΩ |
| Tegangan Tahan |
Rentang 100–150V AC (tergantung model) |
| Daya Tahan |
30–50 siklus pemasangan (tergantung model) |
| Pengemasan |
Tape & Reel untuk perakitan SMT |
Konektor papan-ke-papan adalah produk konektor yang paling kuat di antara semua produk konektor. Terutama digunakan dalam sistem tenaga, jaringan komunikasi, manufaktur keuangan, lift, otomatisasi industri, peralatan medis, peralatan kantor, peralatan rumah tangga, dll. Manufaktur militer dan industri lainnya. Saat ini, jarak utama konektor papan-ke-papan adalah 0,4mm 0,5mm, 0,8mm, 1,00m, 1,27mm dan seterusnya.
Fitur
1. Koneksi PCB Vertikal Hemat Ruang
Desain papan-ke-papan SMT vertikal memungkinkan dua PCB dihubungkan dalam konfigurasi bertumpuk, membuatnya cocok untuk produk di mana ruang PCB terbatas.
Aplikasi Khas:
- Sistem tertanam ringkas
- Pengontrol industri
- Perangkat pintar
- Peralatan elektronik portabel
2. Pilihan Ketinggian Tumpuk Fleksibel
Konektor mendukung berbagai ketinggian pemasangan:
4,0mm / 4,5mm / 5,0mm / 5,5mm / 6,0mm / 6,5mm / 7,0mm / 7,5mm / 8,0mm / 8,5mm
Ini memungkinkan para insinyur untuk memilih jarak PCB yang sesuai sesuai dengan struktur selungkup dan persyaratan tata letak komponen internal.
3. Kompatibilitas Manufaktur SMT
Desain terminal SMT mendukung proses pemasangan permukaan otomatis, membantu menyederhanakan perakitan PCB dan meningkatkan efisiensi produksi.
Konektor SMT BTB umum menggunakan opsi pengemasan tape-and-reel untuk peralatan penempatan otomatis.
Ketentuan pembayaran dan pengiriman
1. Waktu Pengiriman: 3-15 hari kerja setelah pesanan dikonfirmasi dan pembayaran diterima.
2. Ketentuan Perdagangan: FOB Shenzhen atau EXW.
3. Ketentuan Pembayaran: 100% T/T di muka sebelum produksi.
4. Cara Pembayaran: T/T, PayPal, Western Union, atau metode lain.
5. Sampel: Sampel tersedia untuk memeriksa kualitas & spesifikasi, dan gratis untuk 1-30 pcs.
6. Pengemasan: Dalam: kantong PE, Baki, Tabung, Kotak, Pita+Gulungan. Luar: karton ekspor
7. Metode pengiriman: UPS, DHL, FEDEX, EMS & transportasi udara & transportasi laut.
Panduan Pemilihan Teknis
Konektor Papan ke Papan Pitch 0,4mm
Direkomendasikan untuk:
- Elektronik konsumen ultra-tipis
- Perangkat portabel
- Modul tampilan ringkas
- Elektronik yang dapat dikenakan
Keunggulan:
- Kepadatan kontak lebih tinggi
- Area PCB yang ditempati berkurang
- Cocok untuk desain miniatur
Konektor BTB Pitch 0,5mm
Direkomendasikan untuk:
- Modul kontrol industri
- Peralatan komunikasi
- Perangkat komputasi tertanam
- Produk elektronik pintar
Keunggulan:
- Keseimbangan antara ukuran dan kekuatan mekanis
- Pilihan jumlah pin fleksibel
- Cocok untuk koneksi PCB kepadatan tinggi umum
Konektor Papan Pitch 0,8mm
Direkomendasikan untuk:
- Elektronik industri
- Modul otomotif
- Peralatan server dan komputasi
- Aplikasi persyaratan mekanis lebih tinggi
Keunggulan:
- Struktur pemasangan lebih kuat
- Cocok untuk desain jumlah pin lebih tinggi
- Perakitan lebih mudah dibandingkan dengan konektor pitch ultra-halus
Aplikasi
Elektronik Industri
- Papan kontrol industri
- Peralatan otomatisasi
- Pengontrol tertanam
- Instrumen pengukuran
Peralatan Komunikasi
- Perangkat jaringan
- Modul komunikasi
- Unit pemrosesan sinyal
Elektronik Konsumen
- Terminal pintar
- Perangkat elektronik portabel
- Modul tampilan
- Sistem tertanam
Perangkat Keras Terkait AI & Komputasi
Aplikasi Potensial meliputi:
- Perangkat komputasi tepi AI
- Pengontrol AI tertanam
- Perangkat keras terminal cerdas
- Modul komputasi ringkas
Keunggulan
Desain Pitch 0,8mm Ringkas untuk Tata Letak PCB Hemat Ruang
Struktur pitch 0,5mm memungkinkan lebih banyak kontak sinyal diintegrasikan ke dalam area PCB yang terbatas dibandingkan dengan konektor pitch yang lebih besar konvensional.
Ini membuatnya cocok untuk:
- Pengontrol industri ringkas
- Sistem komputasi tertanam
- Modul komunikasi
- Perangkat elektronik pintar
Konektor BTB pitch halus umumnya dipilih untuk aplikasi yang membutuhkan ukuran PCB yang lebih kecil dan kepadatan komponen yang lebih tinggi.
Koneksi Modular PCB-ke-PCB yang Andal
Desain pemasangan pria/wanita memungkinkan koneksi langsung antara dua PCB, mendukung arsitektur elektronik modular.
Manfaat desain khas meliputi:
- Persyaratan kabel berkurang
- Perakitan internal disederhanakan
- Pemanfaatan ruang yang ditingkatkan
- Integrasi modul yang lebih mudah
SMT Kompatibel untuk Manufaktur Otomatis
Struktur terminasi SMT memungkinkan kompatibilitas dengan lini perakitan PCB modern, termasuk proses penempatan otomatis dan penyolderan reflow.
Ini membantu produsen mengoptimalkan:
- Efisiensi produksi
- Konsistensi perakitan
- Alur kerja manufaktur PCB
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya?J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari.
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer kawat), Western Union, dan PayPal. Pastikan kami menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Patuhi ISO9001, IQC, OQC, IPQC, QA secara ketat menempati 10% dari departemen Kualitas kami. Pengujian CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga.
T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
J: Ya. Kami telah membuat banyak produk yang disesuaikan untuk pelanggan kami sebelumnya (terutama wire harness). Tentang kemasan yang disesuaikan, tidak masalah bagi kami untuk menempatkan logo Anda atau informasi lain pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
