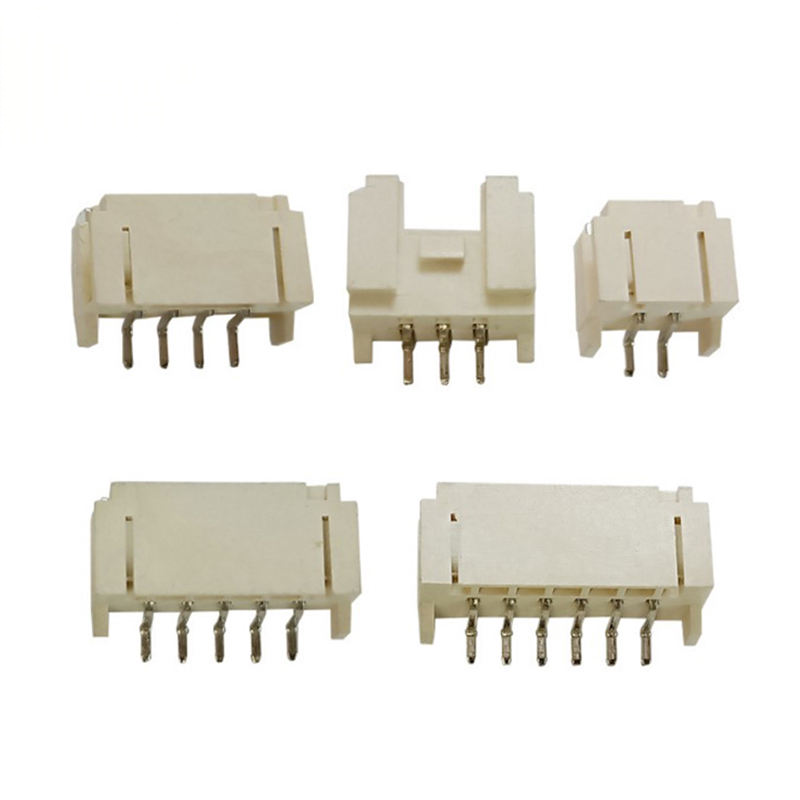

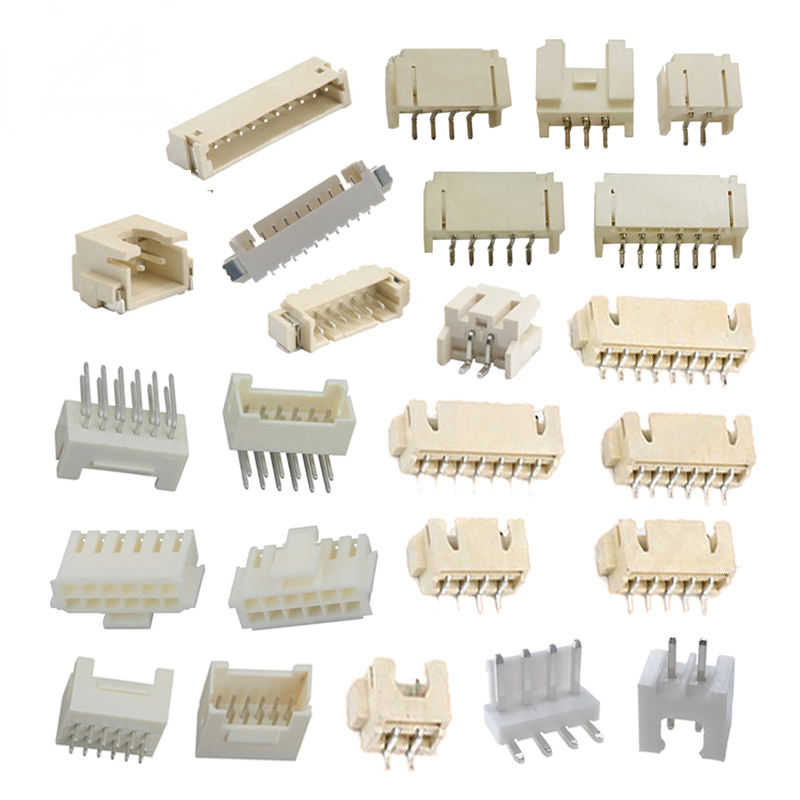

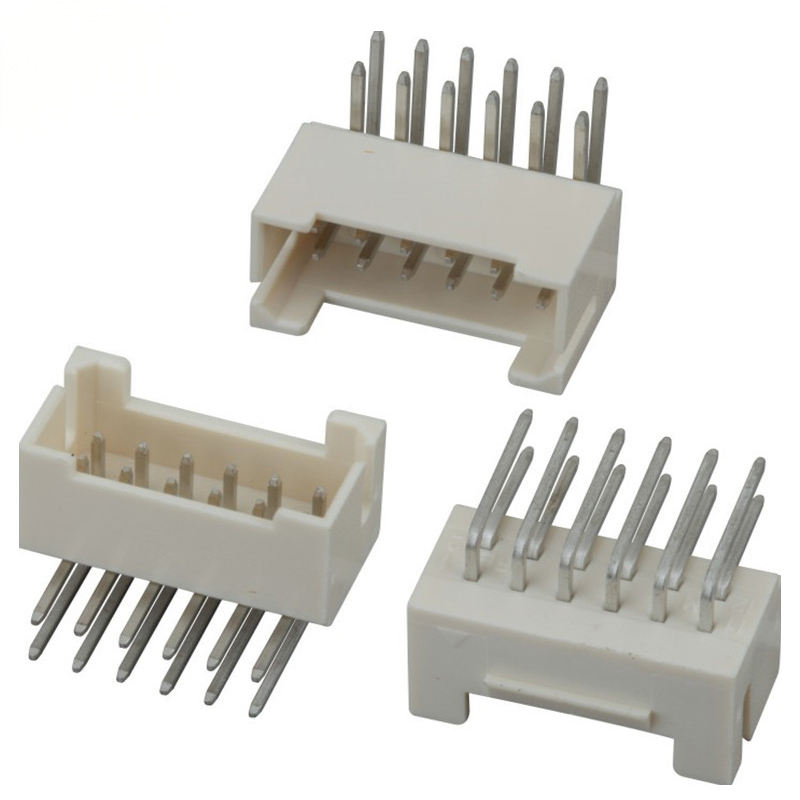

Wire-to-Board JST-kompatibel 1.25mm / XH 2.54mm / PH 2.0 Crimp vertikal & kanan-sudut laki-laki Wafer Housing
Perbedaan Produk
- Platform multi-pitch:1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, drop-in kompatibel dengan standar jejak JST
- Opsi pemasangan ganda:Kepala wafer laki-laki vertikal (Lurus) & sudut kanan (R/A 90°), THT melalui-lubang untuk perakitan PCB standar
- Sistem gaya crimp lengkap: header PCB + casing plastik + terminal crimp, jumlah pin 2-20P baris tunggal
- RoHS & REACH sesuai; bahan isolasi UL94-V-0; kontak fosfor-perunggu berlapis timah untuk transmisi sinyal & daya yang stabil
- Dioptimalkan untuk produksi massal: kinerja crimp yang stabil, perpaduan kekuatan penyisipan yang rendah, biaya yang kompetitif dibandingkan dengan bagian merek asli
Spesifikasi Teknis
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
| Tembaga yang Tersedia |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm |
| Pin Count. |
2-20 posisi, baris tunggal |
| Tipe pemasangan |
Vertikal (Lurus 180°), Sudut Kanan (R/A 90°), THT Melalui-Lubang |
| Siklus Perkawinan |
Minimal 300 siklus |
| AWG kawat yang berlaku |
AWG#30-#22 (tergantung pada varian pitch) |
| Dukungan Ketebalan PCB |
1.6 mm PCB standar |
| Struktur Kunci |
Kunci positif gesekan |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
| Bahan kontak |
Fosfor Perunggu |
| Contact Plating |
Standar berlapis timah matte; lampu kilat emas opsional |
| Isolator rumah |
PA66, UL94‐V‐0 rating nyala api |
| Listrik nominal (per pin) |
1.0A-3.0A tunduk pada varian pitch; derate pada suhu lingkungan yang tinggi |
| Tegangan nominal |
250V AC/DC |
| Resistensi kontak awal |
≤ 10 mΩ |
| Resistensi Isolasi |
≥ 1000 MΩ |
| Tahan Tegangan |
1000V AC / 1 menit, tidak ada kerusakan |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
| Suhu operasi |
-25°C ~ +85°C (termasuk suhu arus naik) |
| Proses Pemanasan |
Soldering gelombang untuk kepala THT; soldering melalui lubang standar |
| Suhu dan Waktu Solder yang Disarankan |
260 °C maksimum, ≤5 detik pencelupan pin |
| Kepatuhan |
RoHS 2.0, REACH |
| Kondisi Penyimpanan |
Kering di dalam ruangan, hindari gas korosif, -10°C ~ +40°C |
Fitur Produk
- Orientasi ganda: lurus vertikal untuk kabel entri atas; sudut kanan R/A untuk rute kabel entri sisi, kebebasan tata letak PCB yang fleksibel
- Posisi 2-20 baris tunggal, toleransi pitch pin yang konsisten ± 0,05 mm, menjamin perpaduan yang tepat dan menghindari kerusakan penempatan yang salah
- Balok kontak perunggu fosfor dengan plating timah; pilihan plating flash emas untuk proyek siklus tinggi / lingkungan korosif
- PA66 UL94‐V‐0 bahan perumahan, anti-penuaan, ketahanan panas yang baik untuk proses pengelasan reflow & wave
- Desain kunci gesekan positif pada perumahan, meningkatkan kinerja anti-pull-out di bawah kondisi getaran sedang
- Solusi terminasi crimp lengkap: terminal crimp yang cocok & rumah yang disediakan bersama; bekerja dengan alat crimp industri standar
- Kompatibilitas mekanik drop-in dengan jejak gaya JST; tidak ada modifikasi jejak PCB yang diperlukan untuk proyek penggantian
- QC masuk & keluar yang ketat: pemeriksaan dimensi, resistensi kontak, tes kekuatan dielektrik per batch
Keuntungan Produk
- Multi-pitch one-stop sourcing: mencakup 1,25 / 2,0 / 2,54 mm yang umum digunakan kabel-to-board spesifikasi, mengurangi beban kerja manajemen BOM multi-pemasok Anda
- Fleksibilitas tata letak: opsi header vertikal & sudut kanan beradaptasi dengan ruang kandang yang sempit, menghindari konflik rute kabel pada PCB kompak
- Penggantian drop-in yang dioptimalkan biaya: kompatibel secara mekanis dengan gaya JST, memperpendek waktu pengiriman dan biaya komponen yang lebih rendah tanpa mendesain ulang tata letak PCB
- Cocok untuk produksi massal: Kualitas terminal crimp yang stabil, kompatibel dengan peralatan crimp standar; tingkat kegagalan yang rendah untuk bengkel sabuk
- Pemilihan plating dua-grade: berlapis timah untuk proyek-proyek biaya-sensitif biasa; lampu kilat emas untuk perangkat getaran tinggi / siklus kawin tinggi
- Cakupan QC jangkauan penuh: dimensi mekanik, kinerja listrik, dokumen sertifikasi bahan yang tersedia untuk audit pelanggan
Aplikasi
- Elektronik konsumen: peralatan rumah tangga, modul rumah pintar, kabel internal kipas angin & motor, papan pengemudi LED
- IoT & Embedded Hardware: modul sensor, koneksi internal baterai, papan kontrol
- Peralatan industri: pengontrol industri kecil, peralatan pengujian, interkoneksi sinyal-kekuatan internal instrumen
- Peralatan printer 3D & RC, perangkat keras otomatisasi kantor, kabel internal medis non-kritis
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
