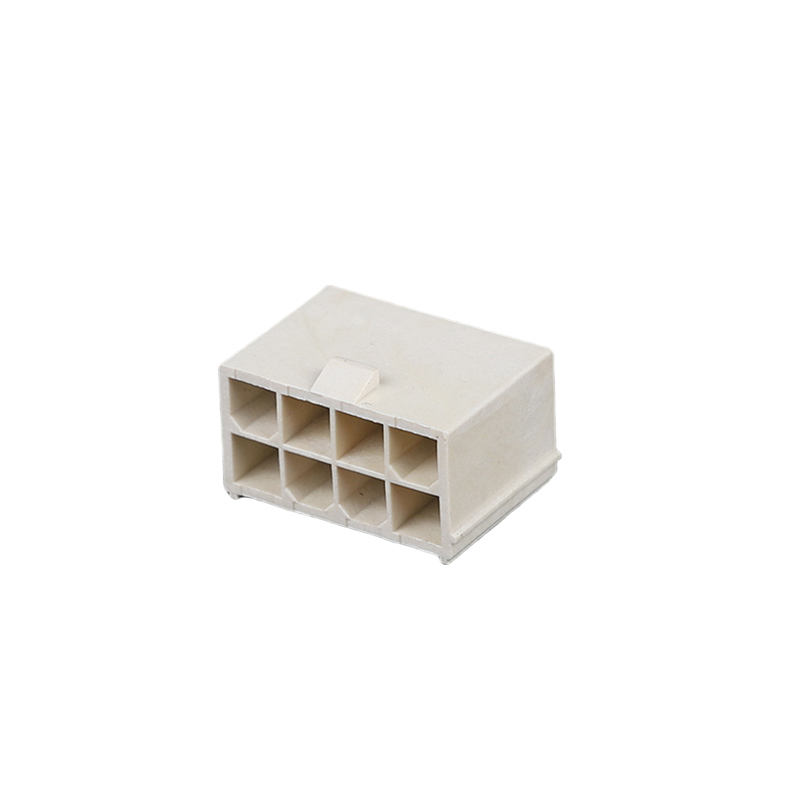

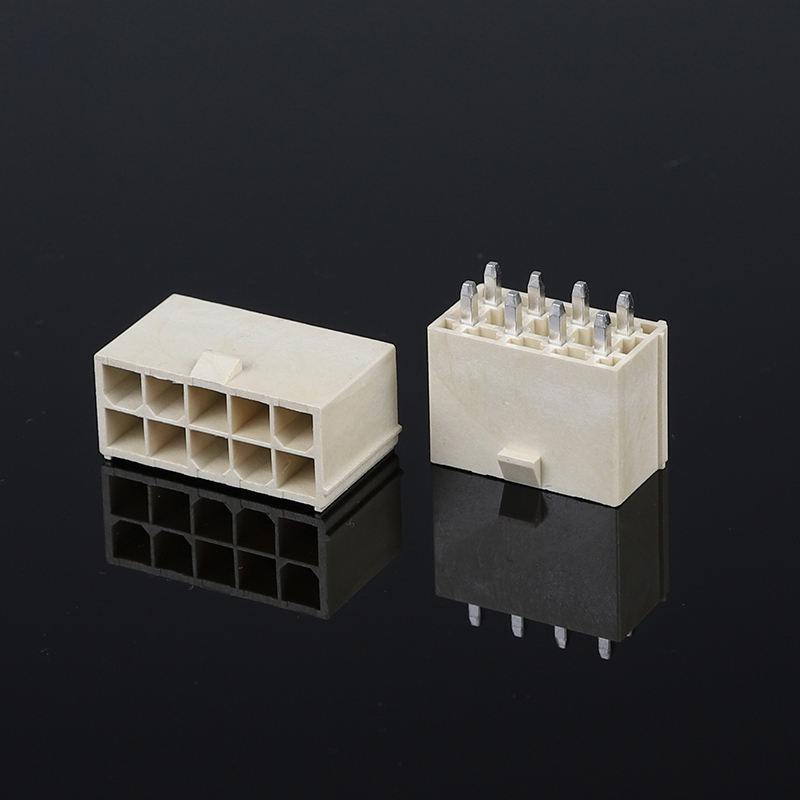

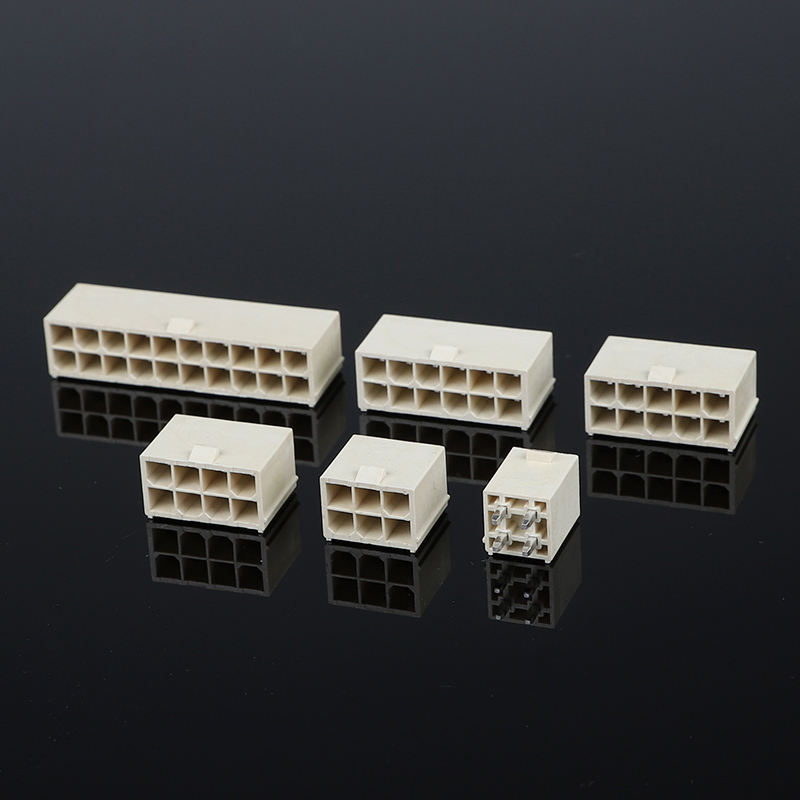

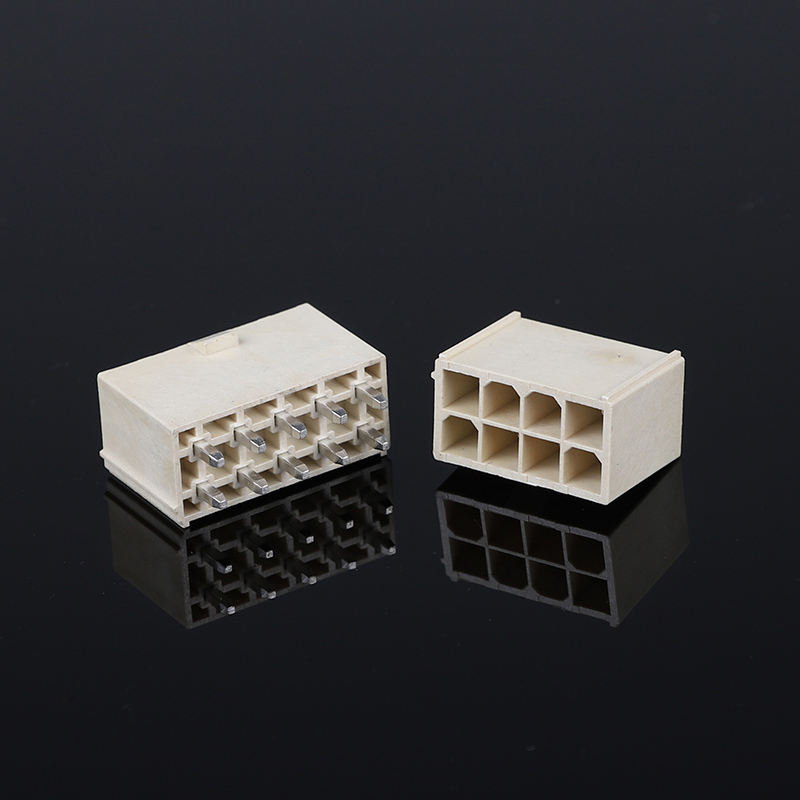

Ringkasan Singkat: Konektor daya ATX pin lurus baris ganda pitch 4.2mm 5557/5569, housing suhu tinggi LCP, UL94V-0, bebas halogen. Desain gesper anti-lepas untuk aplikasi industri & otomotif getaran tinggi. Set housing & terminal lengkap tersedia.
Sorotan Produk
✅ Ketahanan Api & Bahan Ramah Lingkungan: Housing LCP, peringkat api UL94V-0, Bebas Halogen, memenuhi persyaratan lingkungan peralatan industri & rumah tangga
✅ Gesper Ganda Anti-Getaran Anti-Lepas: Gesper pengunci baris ganda yang diperkuat, mencegah terputus secara tidak sengaja di bawah guncangan & getaran berkelanjutan di lingkungan keras industri / kendaraan
✅ Komponen Pencocokan Penuh: Set lengkap termasuk housing plastik (cangkang) + terminal crimp, pengadaan satu atap
✅ Bahan LCP Suhu Tinggi: Kinerja stabil selama penyolderan SMT, tahan suhu sekitar kerja tinggi
Spesifikasi Teknis
| Item |
Detail |
| Pitch |
4.2 mm |
| Struktur |
Baris ganda, pin lurus, penguncian gesper |
| Model |
Seri 5557 / 5569 |
| Kinerja Listrik |
| Arus Terukur |
9A per sirkuit |
| Tegangan Terukur |
250V AC |
| Resistansi Kontak |
≤20mΩ |
| Resistansi Isolasi |
≥1000MΩ |
| Tegangan Tahan |
1500V AC selama 1 menit |
| Kinerja Mekanis |
| Siklus Penyisipan / Penarikan |
≥1000 kali |
| Gaya Penguncian |
Gesper ganda yang diperkuat, anti-lepas di bawah getaran |
| Gaya Penahanan Kontak |
Memenuhi standar uji getaran & guncangan IEC |
| Bahan, Pelapisan & Lingkungan |
| Bahan Housing |
LCP suhu tinggi |
| Kelas Api |
UL94V-0, Bebas Halogen |
| Bahan Dasar Terminal |
Paduan tembaga |
| Pelapisan |
Pelapisan timah (pelapisan emas opsional) |
| Suhu Operasi |
-40℃ ~ +125℃ |
| Panduan Penyolderan |
Kompatibel dengan penyolderan SMT; Suhu puncak reflow ≤260℃, maks 10 detik |
Referensi Silang / Pengganti Alternatif
Pengganti langsung yang kompatibel untuk merek terkenal internasional:
- JST: Seri 5557 / 5569
- Molex: Seri 3901
- TE (AMP): Konektor daya ATX pitch 4.2mm
Catatan: Jumlah pin harus cocok saat menggunakan silang.
Fitur Produk
- Pitch standar 4.2mm, tata letak pin lurus baris ganda, desain soket catu daya ATX klasik
- Mekanisme penguncian gesper ganda, menghindari terlepas secara tidak sengaja di bawah getaran
- Plastik LCP suhu tinggi, stabil pada suhu tinggi di lingkungan penyolderan & kerja
- Tahan api UL94V-0, bebas halogen, sesuai lingkungan
- Solusi lengkap housing + terminal, perakitan mudah
Keunggulan Produk
- Desain penguncian anti-jatuh: Mengatasi titik sakit pelanggan berupa konektor yang longgar & terputus di bawah getaran untuk peralatan industri & on-board
- LCP tahan suhu tinggi, tidak ada deformasi selama penyolderan reflow
- Kontrol bahan yang ketat: UL94V-0 + Bebas Halogen, memenuhi audit keselamatan untuk proyek industri, peralatan rumah tangga & sebagian otomotif
- Kompatibel pin-ke-pin dengan JST / Molex / TE, substitusi BOM yang nyaman tanpa desain ulang PCB
- Pasokan langsung pabrik; mendukung jumlah pin, pelapisan & pengemasan kustom
Aplikasi
- Catu daya ATX PC
- Peralatan kontrol industri, port daya servo
- Peralatan rumah tangga (AC, inverter)
- Modul daya bantu otomotif
- Peralatan daya medis
- Driver daya LED & paket baterai
Metode Pengemasan
- Standar: Pengemasan kantong anti-statis
- Opsional: Pengemasan kotak karton putih / netral. Label pengemasan & barcode kustom tersedia berdasarkan permintaan.
Metode Pembayaran
Tersedia EXW, FOB, CIF, CPT, T/T, L/C
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah untuk item standar
- Kebijakan Sampel: Sampel gratis tersedia / Pengiriman sampel cepat. Layanan kustom: Jumlah pin kustom, ketebalan pelapisan, perakitan harness kabel, pengemasan & penandaan khusus.
Panduan Pemilihan Pelanggan
- Konfirmasikan jumlah pin sebelum merujuk silang pengganti untuk mencocokkan footprint
- Untuk skenario getaran tinggi, pilih versi penguncian gesper ganda untuk mencegah terlepas
- Untuk proses penyolderan: konfirmasikan suhu reflow ≤260℃
- Untuk proyek otomotif, minta laporan material lengkap & sertifikat halogen
- Jika pelapisan emas diperlukan, beri tahu penjualan pada tahap penawaran harga
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya? J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
4. T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Mengikuti ISO9001 secara ketat. IQC, OQC, IPQC, dan QA menyumbang 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk mencantumkan semua harga, dan harga berubah berdasarkan biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan memeriksanya dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kabel). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada paket. Hanya perlu dicatat bahwa itu menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
