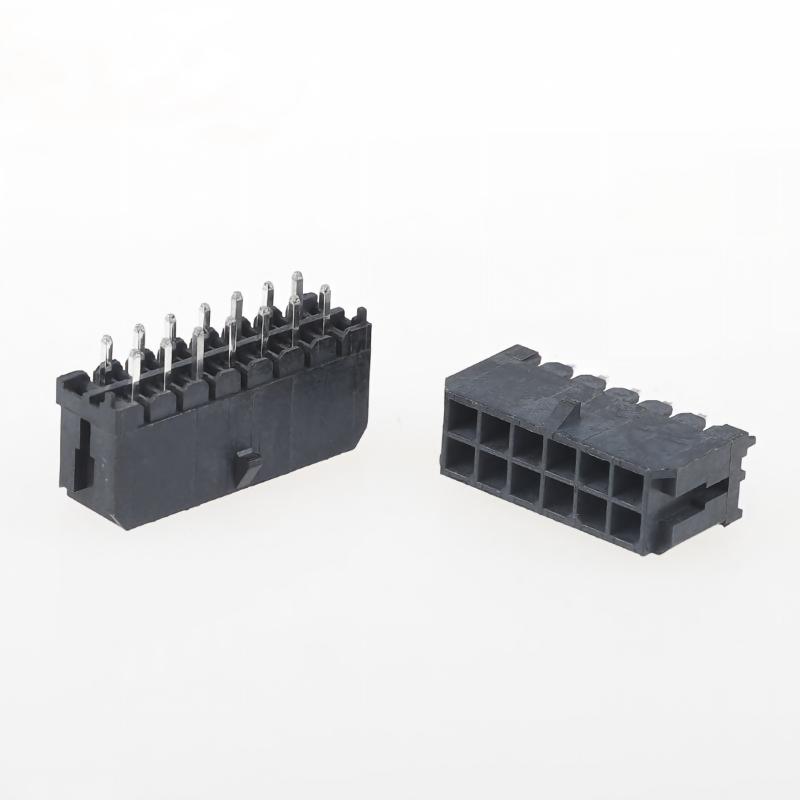

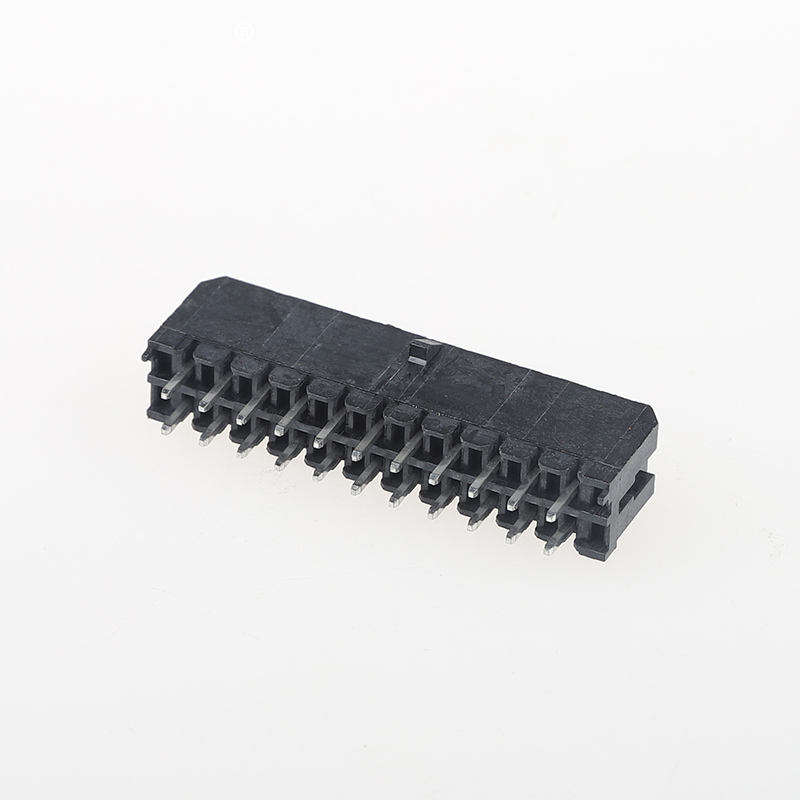

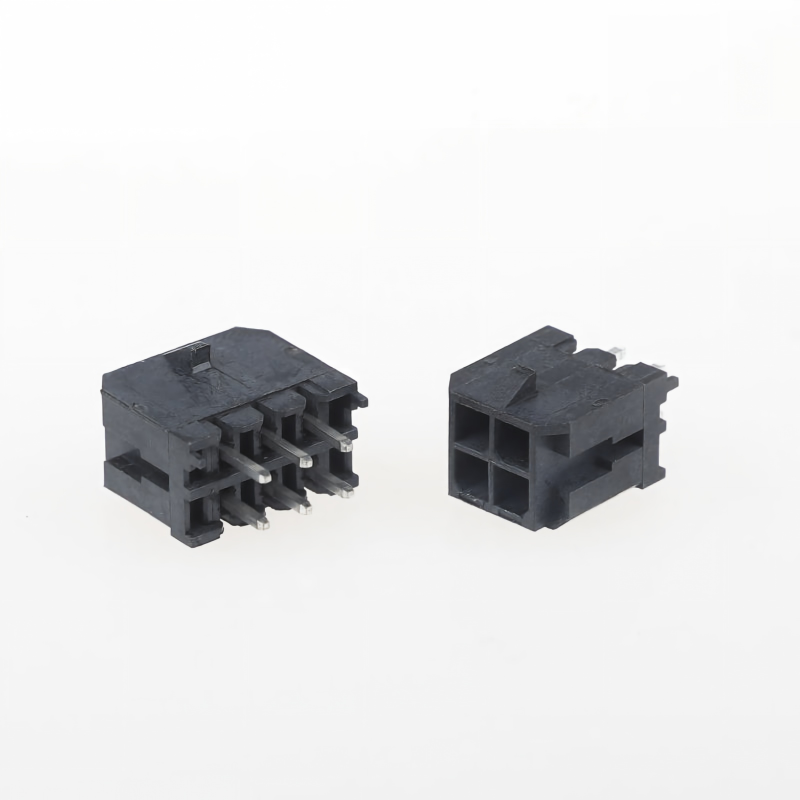

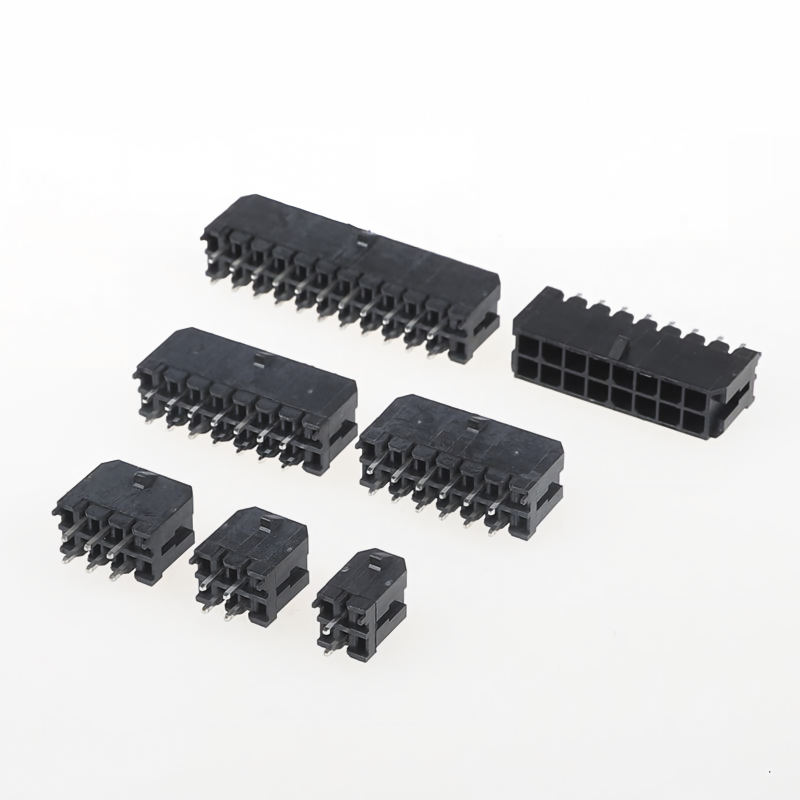

Konektor Pitch MX 3.0mm Gesper Baris Ganda dengan Konektor Kawat-ke-Papan Pin Lurus
Sorotan Produk
- Desain gesper pengunci positif: Anti-unmating, memberikan bunyi klik & taktil setelah pemasangan penuh, menghindari lepasnya konektor di bawah getaran terus-menerus untuk aplikasi industri & kendaraan
- Bahan perumahan: UL94V-0 tahan api, Bebas Halogen, sesuai RoHS & REACH
- Persediaan set lengkap: Dijual sebagai kit lengkap termasuk housing + terminal crimp, tanpa kerumitan sumber terpisah
- Baris ganda, pitch 3,0 mm, header pin lubang lurus, struktur anti-misplug terpolarisasi
- Kisaran suhu yang luas, resistansi kontak yang stabil untuk transmisi daya & sinyal
Spesifikasi Teknis
| Kategori |
Barang |
Parameter |
| Kinerja Listrik |
Nilai Saat Ini |
10A Maks per pin |
| Nilai Tegangan |
600V AC/DC |
| Hubungi Resistensi |
≤10mΩ |
| Resistensi Isolasi |
≥5000MΩ |
| Menahan Tegangan |
1500V AC selama 1 menit |
| Kinerja Mekanis |
Melempar |
3.0mm, Baris Ganda |
| Siklus Kawin |
≥500 kali |
| Ketahanan Getaran |
10~2000Hz, tidak ada pemutusan & tidak ada pelepasan pasangan |
| Struktur Kunci |
Gesper kunci positif, terpolarisasi |
| Bahan & Pelapisan |
Perumahan |
Nylon66, UL94V-0, Bebas Halogen |
| Bahan Terminal |
Paduan tembaga |
| pelapisan |
Pelapisan timah (Pelapisan emas opsional) |
| Lingkungan |
Suhu Operasional |
-40℃ ~ +105℃ |
| Kepatuhan |
RoHS 2.0, JANGKAUAN |
| Panduan Menyolder |
Metode Penyolderan |
Penyolderan gelombang melalui lubang/solder tangan |
| Suhu & Waktu Penyolderan |
Maks 260℃, ≤5 detik |
| Rentang Kawat |
18~24AWG |
Referensi Silang / Penggantian Alternatif
Pengganti langsung untuk seri konektor yang terkenal secara global, penetapan tapak & pin yang sama untuk penghematan desain ulang PCB:
- Molex: Seri Micro-Fit 3.0: 43020,43025,43030,43045
- JST: Seri setara wire-to-board baris ganda pitch 3,0 mm
- AMP(TE): Setara dengan konektor daya kawat-ke-papan baris ganda 3,0 mm
Catatan: Verifikasi jumlah pin & dimensi mekanis sebelum produksi massal. Sampel tersedia untuk validasi penuh.
Keunggulan Produk
- Gesper kunci tahan getaran: Memecahkan masalah para insinyur: pelepasan perkawinan yang tidak disengaja di bawah getaran industri/otomotif
- Plastik UL94V-0 & Bebas Halogen, memenuhi persyaratan keselamatan kebakaran & lingkungan yang ketat untuk peralatan rumah tangga dan kontrol industri
- Menyediakan paket perakitan lengkap: perumahan + terminal bersama-sama, menyederhanakan BOM & pembelian
- Terminal paduan tembaga yang stabil dengan pelapisan timah yang andal, resistansi kontak rendah, masa pakai yang lama
- Drop-in kompatibel dengan Molex / JST / TE AMP, mengurangi biaya desain ulang PCB
- Sampel cepat & waktu tunggu produksi massal, kustomisasi fleksibel
Aplikasi
✅ Peralatan otomasi industri, PLC, driver servo
✅ Peralatan rumah tangga: AC, pemanas air, mesin cuci, catu daya
✅ Kontrol interior otomotif, sinyal manajemen baterai & sambungan daya
✅ Modul daya, driver LED, peralatan medis, meteran pintar
Metode Pengemasan
- Standar: Kemasan tas anti-statis
- Opsional: Kemasan kotak karton Putih / Netral. Label pengepakan khusus & kode batang tersedia berdasarkan permintaan.
Metode Pembayaran
EXW, FOB, CIF, CPT, T/T, L/C tersedia
Waktu Pimpin
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ Rendah untuk item standar
- Kebijakan Sampel: Sampel gratis tersedia/ Pengiriman sampel cepat.Layanan khusus: Jumlah pin khusus, ketebalan pelapisan, perakitan kabel harness, pengemasan & penandaan khusus.
Panduan Seleksi Pelanggan
- Konfirmasikan jumlah pin yang diperlukan: 22P hingga 2standar 12P; jumlah pin khusus tersedia
- Konfirmasikan pengukur kawat dan arus kerja maksimum
- Lingkungan yang penuh getaran: Harus menggunakan versi yang dikunci dengan gesper untuk mencegah pelepasan perkawinan
- Proyek yang diperlukan keselamatan kebakaran: Konfirmasikan versi UL94V0 + Bebas Halogen
- Penggantian lintas merek: Uji sampel terlebih dahulu untuk pemeriksaan perkawinan sebelum produksi massal
- Penyolderan: Ikuti batas suhu penyolderan melalui lubang untuk menghindari pencairan wadah plastik
Pertanyaan Umum
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirimkan saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di kata Andalog. Bisakah Anda membuatkan produk ini untuk saya?
A: Katalog kami menampilkan sebagian besar produk kami, namun tidak semua. Cukup beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika tidak memilikinya, kami juga bisa mendesain dan membuat cetakan baru untuk memproduksinya. Sebagai referensi anda, pembuatan cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tapi Anda harus membayar biaya pengiriman
4. Q: Bagaimana dengan waktu pengiriman Anda?
A: Stok barang dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. Q: Bagaimana cara mengirimkan pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton standar ekspor. Kami bertanggung jawab atas segala kerusakan produk yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA mencakup 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga seluruh produk kami. Karena kami memiliki begitu banyak item, mustahil untuk mencantumkan semua harga, dan harga berubah berdasarkan biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua barang yang Anda butuhkan; kami akan mengkonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
9. Q: Dapatkah Anda membuat produk yang disesuaikan dan pengepakan yang disesuaikan?
J: Ya. Kami telah membuat banyak penyesuaian
produk untuk pelanggan kami sebelumnya (terutama kawat harness). Tentang pengepakan yang disesuaikan, tidak ada masalah; kami dapat memasang logo Anda atau informasi lainnya pada paket. Hanya perlu diperhatikan bahwa hal ini memerlukan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
