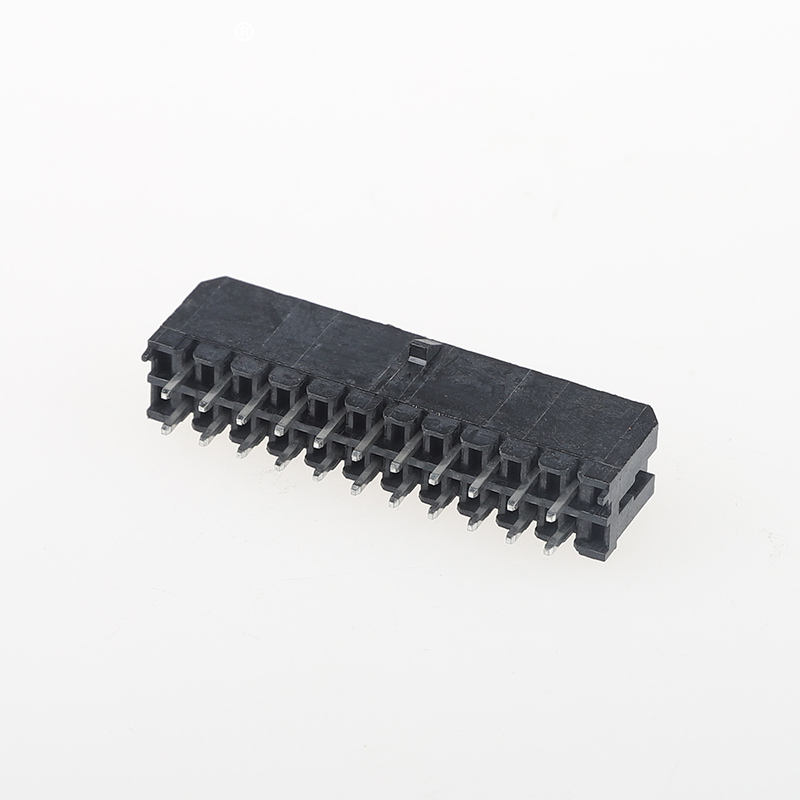

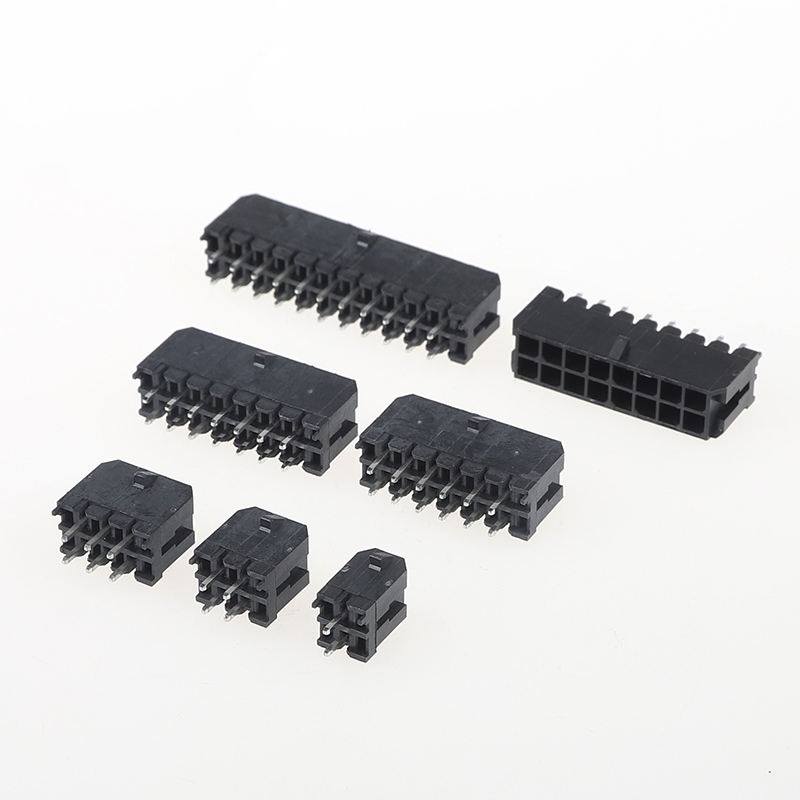

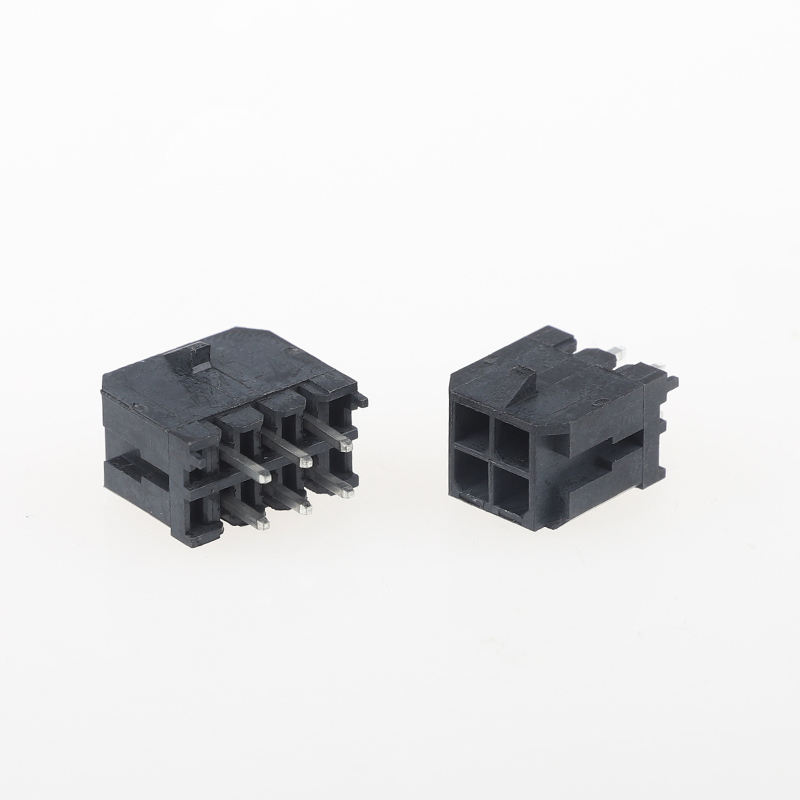

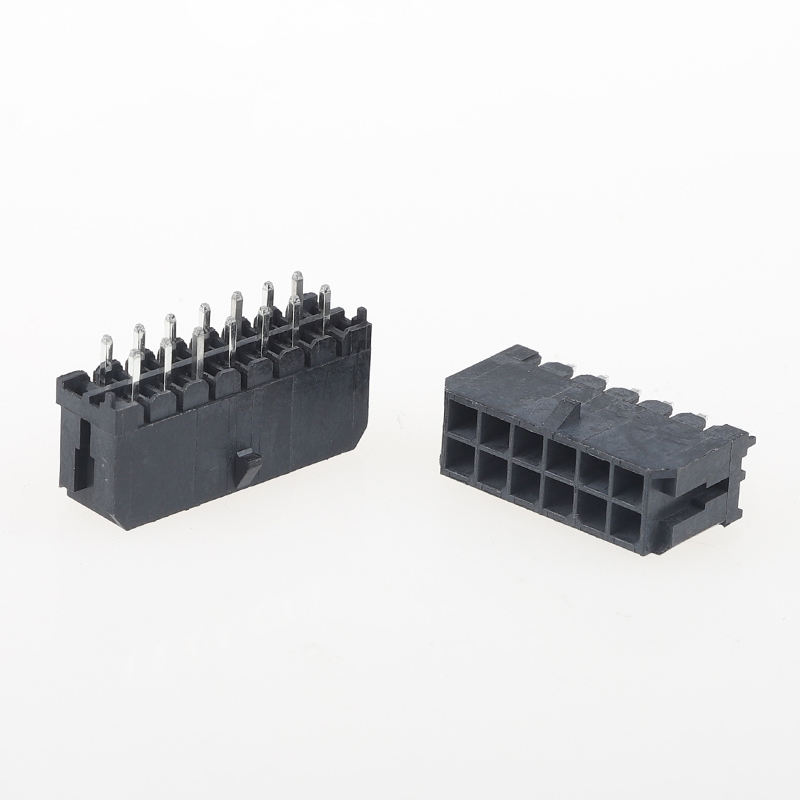

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch 180 Degree 43045 Konektor Sekrup PCB Daya Konektor Kecil 5557
Sorotan Produk
- Rumah tahan api UL94V-0 & Bebas Halogen; memenuhi persyaratan keselamatan peralatan industri & rumah tangga
- Desain gesper pengunci logam yang diperkuat. Anti-lepas sambung; mencegah pemutusan yang tidak disengaja di bawah getaran berat untuk lingkungan industri & otomotif yang keras
- Solusi sistem lengkap: housing + terminal crimp yang cocok tersedia, pengadaan satu atap
- Pitch baris ganda 3.0mm, header pin lubang lurus 180°, penggunaan daya & sinyal campuran
- Sesuai RoHS & REACH
Spesifikasi Teknis
| Kategori |
Item |
Parameter |
| Kinerja Listrik |
Tegangan Terukur |
600V AC/DC |
| Arus Terukur |
Hingga 8.5A per pin |
| Resistansi Kontak |
≤20mΩ |
| Resistansi Isolasi |
≥1000MΩ |
| Tegangan Tahan |
1500V AC, 1 menit |
| Kinerja Mekanis |
Siklus Pemasangan/Pelepasan |
Min 30 siklus |
| Gaya Penahanan Terminal |
≥24.5N |
| Anti-getaran |
Lulus uji getaran acak industri, tidak ada pembukaan intermiten |
| Bahan & Pelapisan |
Rumah |
PA66, UL94V-0, Bebas Halogen, Hitam |
| Bahan Pin / Terminal |
Paduan Tembaga |
| Pelapisan |
Pelapisan timah cerah (Pelapisan emas opsional untuk versi keandalan tinggi) |
| Spesifikasi Lingkungan |
Suhu Operasi |
-40°C ~ +125°C |
|
Suhu Penyimpanan |
-45°C ~ +130°C |
| Panduan Penyolderan |
Penyolderan Gelombang |
Puncak 260°C, maks 5 detik |
| Penyolderan Tangan |
350°C, ≤5 detik per pin |
| Catatan |
Hindari penyolderan suhu tinggi berulang untuk mencegah deformasi plastik |
Referensi Silang / Pengganti Alternatif
Pengganti langsung untuk seri Molex Micro-Fit 3.0 43045. Housing & terminal yang cocok kompatibel dengan seri 43020 / 43030. Juga berfungsi sebagai pengganti yang hemat biaya untuk seri 5557 dalam banyak proyek koneksi daya.
Insinyur dapat menggunakan kembali jejak PCB & perkakas harness yang ada, tidak perlu desain ulang besar.
Keunggulan Produk
- Kunci logam anti-getaran: Memecahkan masalah pelanggan konektor yang longgar di bawah getaran pada perangkat otomasi/kendaraan
- Plastik bebas halogen UL94V-0, lebih aman untuk peralatan rumah tangga & kontrol industri
- Produksi internal set lengkap: header pin, housing, terminal crimp, rantai pasokan stabil
- Waktu tunggu singkat untuk sampel & produksi massal, kustomisasi jumlah pin yang fleksibel
- Inspeksi 100% ketat sebelum pengiriman, tingkat kegagalan kontak rendah
Aplikasi
✅ Otomasi industri, modul kontrol servo & daya
✅ Peralatan rumah tangga, unit catu daya & pengisian daya
✅ Koneksi daya & sinyal interior otomotif
✅ Peralatan medis, sistem manajemen telekomunikasi & baterai
✅ Koneksi daya kabel-ke-papan PCB
Metode Pengemasan
- Standar: Pengemasan kantong anti-statis
- Opsional: Pengemasan kotak karton putih / netral. Label pengemasan kustom & kode batang tersedia berdasarkan permintaan.
Metode Pembayaran
Tersedia EXW, FOB, CIF, CPT, T/T, L/C
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah untuk item standar
- Kebijakan Sampel: Mendukung sampel gratis / Pengiriman sampel cepat. Layanan kustom: Jumlah pin kustom, ketebalan pelapisan, perakitan harness kabel, pengemasan & penandaan khusus.
Panduan Pemilihan Pelanggan
- Konfirmasi jumlah pin: 22P ~ 216P standar tersedia; hubungi kami untuk sirkuit yang lebih panjang
- Penurunan arus: Kurangi arus terukur ketika beberapa pin dimuat bersama di bawah suhu sekitar tinggi
- Lingkungan getaran: Harus menggunakan versi kait logam untuk mencegah pelepasan yang tidak terduga
- Pemilihan material: Default UL94V0 bebas halogen; tentukan pelapisan emas jika siklus pemasangan yang lama diperlukan
- Desain PCB: Ikuti jejak 43045 standar untuk penggantian langsung; periksa profil suhu penyolderan sebelum produksi massal
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya? J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
4. T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (Transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA menyumbang 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk mencantumkan semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom
untuk pelanggan kami sebelumnya (terutama harness kabel). Tentang kemasan kustom, tidak masalah bagi kami untuk menempatkan logo Anda atau informasi lain pada paket. Hanya perlu dicatat bahwa itu menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
