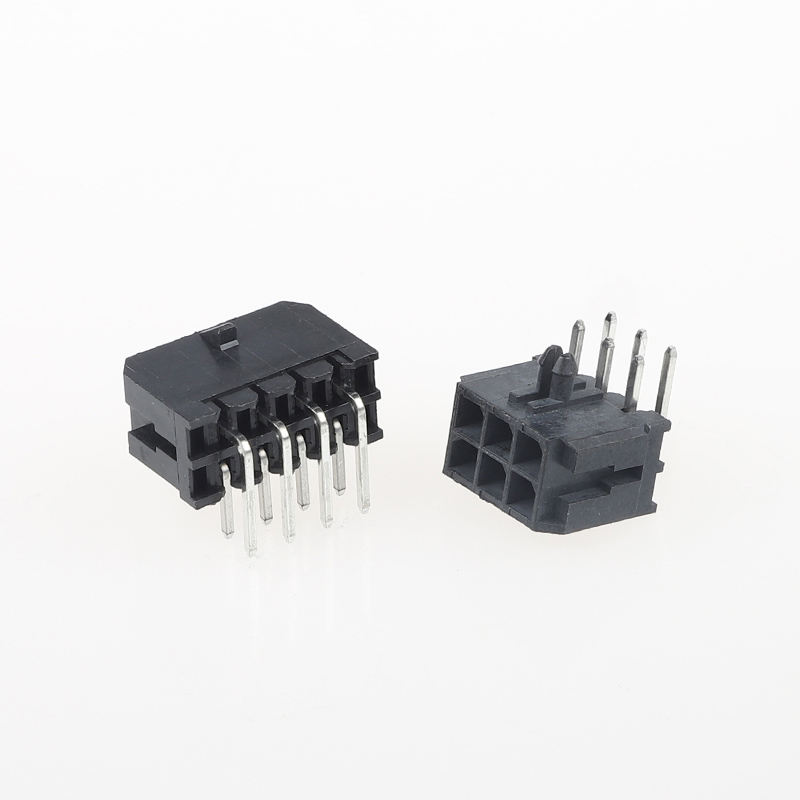

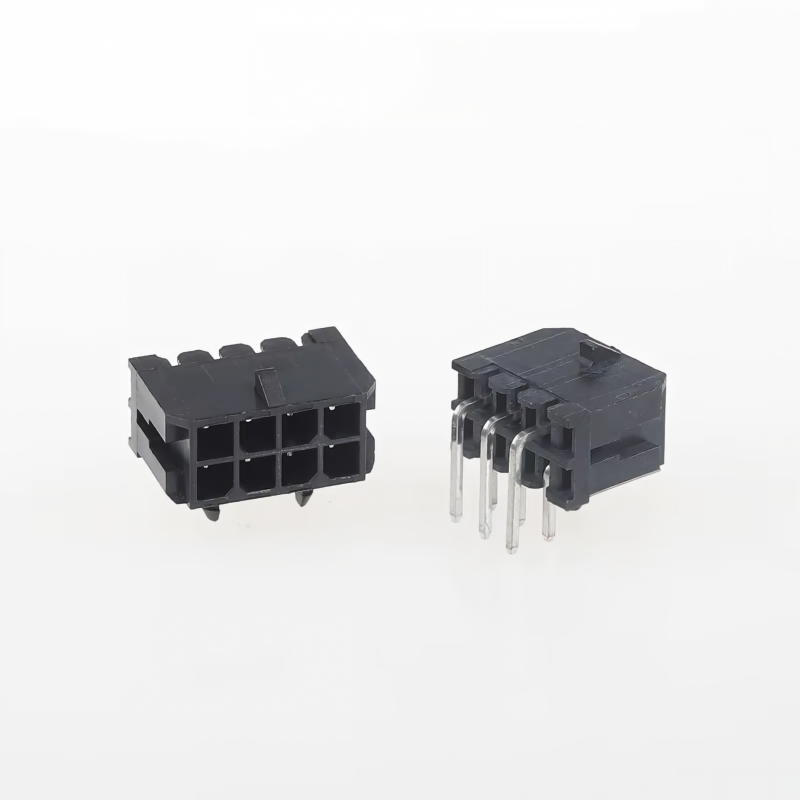

Konektor Kawat Listrik MX3.0 Pitch 3.0Mm Konektor R/A SMD dan Terminal Konektor Papan PCB
Sorotan Produk
- Kelas Api Perumahan: UL94V-0, Bebas Halogen, asap beracun rendah untuk proyek industri & peralatan rumah tangga
- Kunci Positif Anti Getaran: Desain kunci jepret yang diperkuat untuk mencegah pelepasan yang tidak disengaja di bawah getaran terus-menerus (penting untuk lingkungan aksesori industri & kendaraan)
- Sistem Lengkap: Pasokan set lengkap, termasuk wafer R/A SMD, housing yang cocok, dan terminal crimp
- **Pitch 3.0mm, Pemasangan Permukaan Sudut Kanan, koneksi kabel-ke-papan satu baris untuk transmisi daya & sinyal
- Sesuai RoHS & REACH
Spesifikasi Teknis
| Barang |
Parameter |
| Kinerja Listrik |
| Nilai Saat Ini |
5A per pin |
| Nilai Tegangan |
250VAC/DC |
| Hubungi Resistensi |
≤20mΩ |
| Resistensi Isolasi |
≥1000MΩ |
| Menahan Tegangan |
1000V AC, 1 menit |
| Kinerja Mekanis |
| Siklus Kawin |
≥300 kali |
| Retensi yang Tidak Berkawin |
Struktur penguncian anti-jatuh, tahan terhadap uji getaran |
| Pengukur Kawat |
AWG#20 ~ AWG#28 |
| Melempar |
3.0mm |
| Tipe Pemasangan |
SMD Sudut Kanan |
| Posisi |

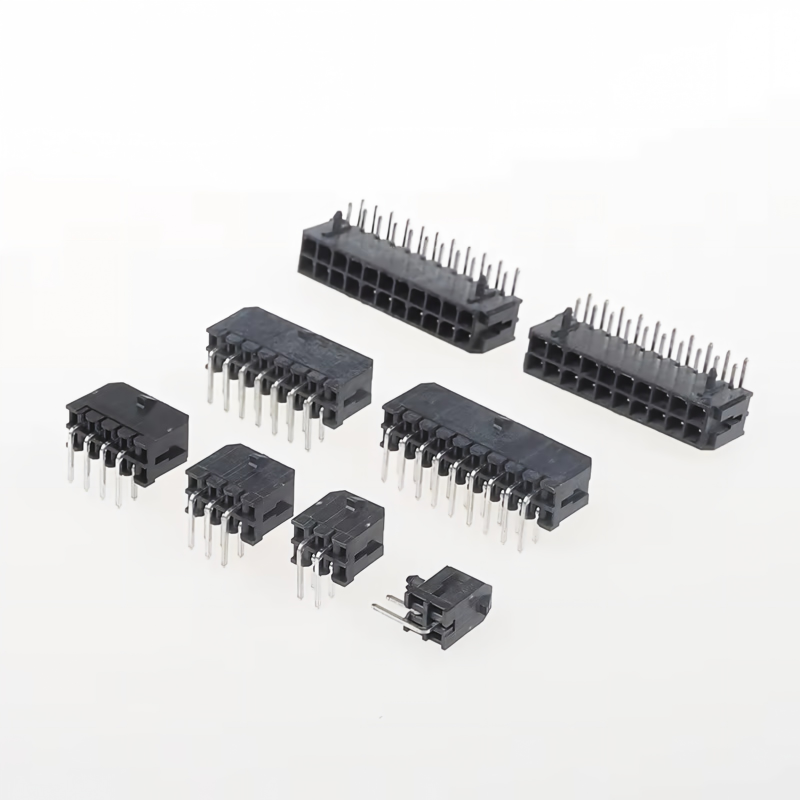

2P ~ 24P dapat disesuaikan |
| Bahan & Pelapisan |
| Perumahan |
Nylon66, UL94V-0, Bebas Halogen, Hitam |
| Bahan Terminal |
Perunggu Fosfor |
| pelapisan |
Berlapis timah (Standar); Pelapisan emas opsional untuk sinyal dengan keandalan tinggi |
| Panduan Lingkungan & Penyolderan |
| Suhu Operasional |
-40℃ ~ +105℃ |
| Suhu Aliran Ulang SMD |
Maks 260℃, sesuai dengan standar penyolderan IPC |
| Kepatuhan |
RoHS, JANGKAUAN |
Referensi Silang / Penggantian Alternatif
Konektor SMD MX3.0 R/A kami dapat dipertukarkan secara mekanis & elektrik dengan seri ini, pengganti langsung untuk menghemat biaya:
- Molex: Seri Micro-Fit 3.0 (seri 43640 /43645 /43650)
- JST: seri setara R/A SMD wire-to-board pitch 3,0 mm
- TE (AMP): Setara dengan konektor SMD sudut kanan wire-to-board 3,0 mm
Catatan: Harap verifikasi jumlah pin & jejak PCB sebelum produksi massal.
Keunggulan Produk
- Kunci Tahan Getaran: Penguncian positif menghindari pemutusan sambungan yang tidak disengaja pada peralatan yang bergerak & bergetar, sehingga mengatasi risiko kegagalan lapangan akibat sambungan yang longgar.
- Perumahan UL94V-0 Bebas Halogen: Aman untuk kontrol industri, peralatan rumah tangga, dan persyaratan keselamatan kebakaran aksesori otomotif.
- Pasokan BOM Penuh: Pembelian terpadu: wafer SMD + housing + terminal crimp, tanpa kerumitan sumber multi-pemasok.
- Penyolderan SMD yang stabil: Kaki SMT yang dioptimalkan, kemampuan solder yang baik, tingkat batu nisan yang rendah selama perakitan PCB.
- Alternatif Hemat Biaya: Pin-to-pin kompatibel dengan merek internasional, mengurangi biaya BOM tanpa mengorbankan keandalan.
Aplikasi
✅ Otomatisasi industri, kontrol servo, perangkat PLC
✅ Peralatan rumah tangga: AC, mesin cuci, modul catu daya
✅ Elektronik tambahan otomotif, penerangan kendaraan & harness sensor
✅ Transmisi daya & sinyal untuk robotika, peralatan medis, sistem manajemen baterai
Metode Pengemasan
- Standar: Kemasan tas anti-statis
- Opsional: Kemasan kotak karton Putih / Netral. Label pengepakan khusus & kode batang tersedia berdasarkan permintaan.
Metode Pembayaran
EXW, FOB, CIF, CPT, T/T, L/C tersedia
Waktu Pimpin
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ Rendah untuk item standar
- Kebijakan Sampel: Sampel gratis tersedia/ Pengiriman sampel cepat.Layanan khusus: Jumlah pin khusus, ketebalan pelapisan, perakitan kabel harness, pengemasan & penandaan khusus.
Panduan Seleksi Pelanggan
- Konfirmasikan jumlah pin dan kebutuhan arus: Pelapisan timah untuk sirkuit daya; Pelapisan emas direkomendasikan untuk sinyal tingkat rendah.
- Periksa suhu kerja maksimum dan tingkat getaran peralatan Anda; desain kunci kami lebih disukai untuk lingkungan dengan getaran tinggi.
- Jejak PCB: Gunakan jejak PCB yang kami sediakan untuk mencocokkan wafer R/A SMD kami.
- Pemilihan kabel: AWG#20~#28, cocok dengan rentang crimp terminal.
- Tes pra-sampel sangat disarankan sebelum validasi proyek massal.
Pertanyaan Umum
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirimkan saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di kata Andalog. Bisakah Anda membuatkan produk ini untuk saya?
A: Katalog kami menampilkan sebagian besar produk kami, namun tidak semua. Cukup beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika tidak memilikinya, kami juga bisa mendesain dan membuat cetakan baru untuk memproduksinya. Sebagai referensi anda, pembuatan cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tapi Anda harus membayar biaya pengiriman
4. Q: Bagaimana dengan waktu pengiriman Anda?
A: Stok barang dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. Q: Bagaimana cara mengirimkan pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton standar ekspor. Kami bertanggung jawab atas segala kerusakan produk yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA mencakup 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga seluruh produk kami. Karena kami memiliki begitu banyak item, mustahil untuk mencantumkan semua harga, dan harga berubah berdasarkan biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua barang yang Anda butuhkan; kami akan mengkonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
9. Q: Dapatkah Anda membuat produk yang disesuaikan dan pengepakan yang disesuaikan?
J: Ya. Kami telah membuat banyak penyesuaian
produk untuk pelanggan kami sebelumnya (terutama kawat harness). Tentang pengepakan yang disesuaikan, tidak ada masalah; kami dapat memasang logo Anda atau informasi lainnya pada paket. Hanya perlu diperhatikan bahwa hal ini memerlukan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
