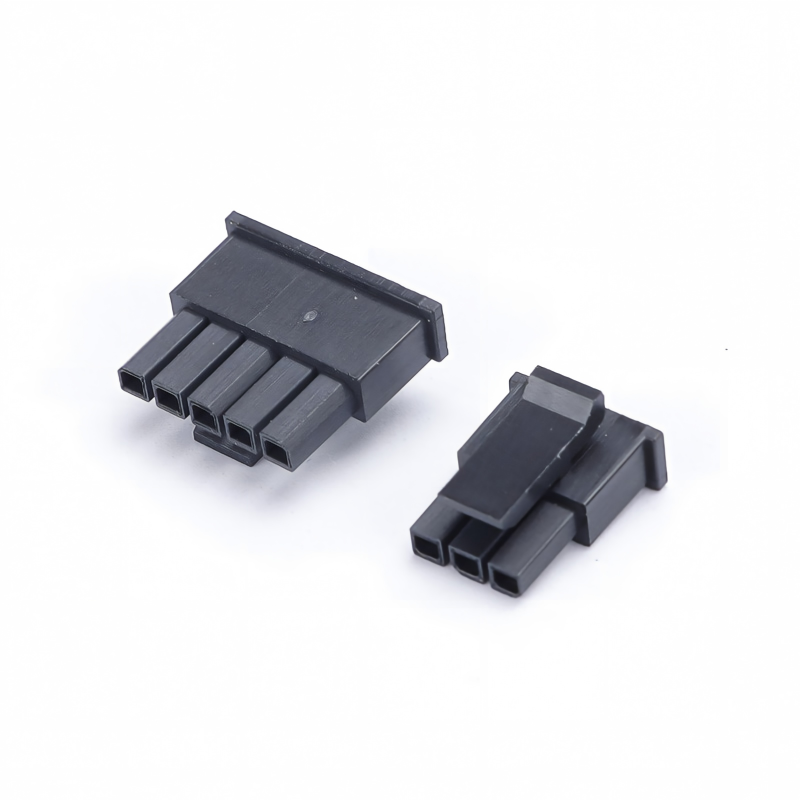

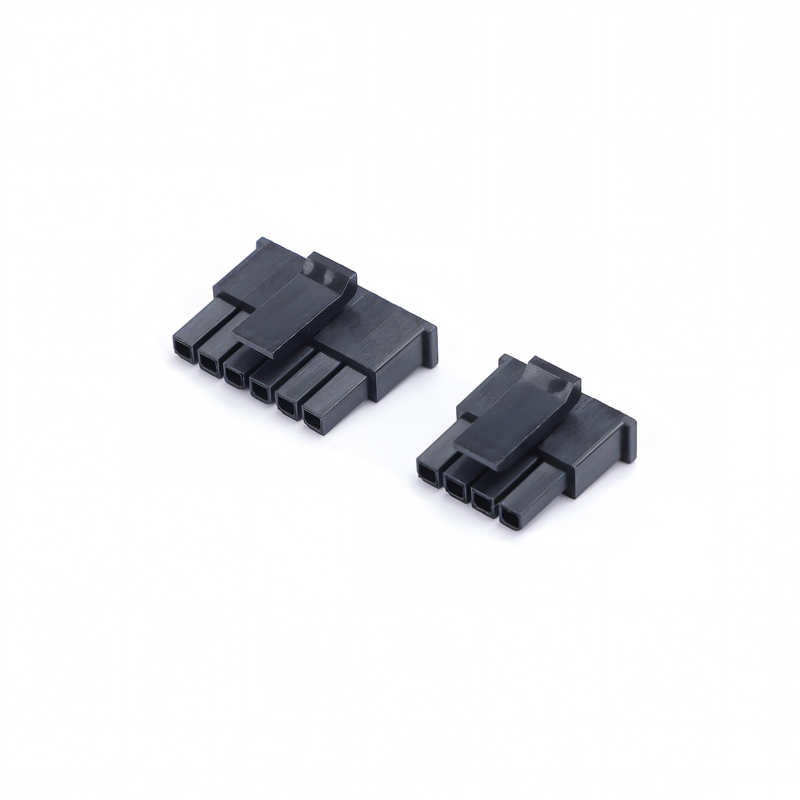

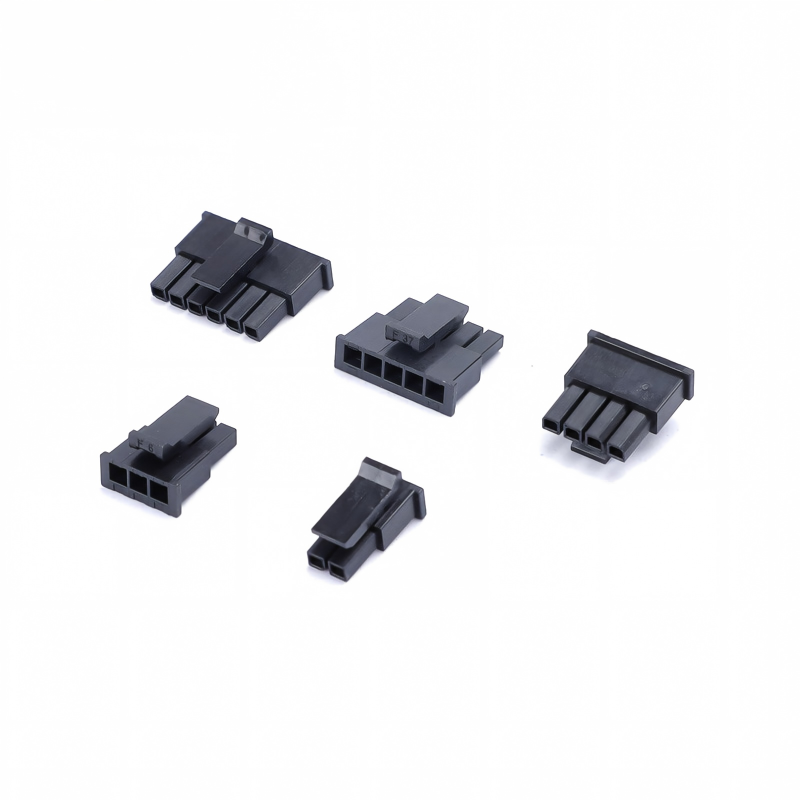

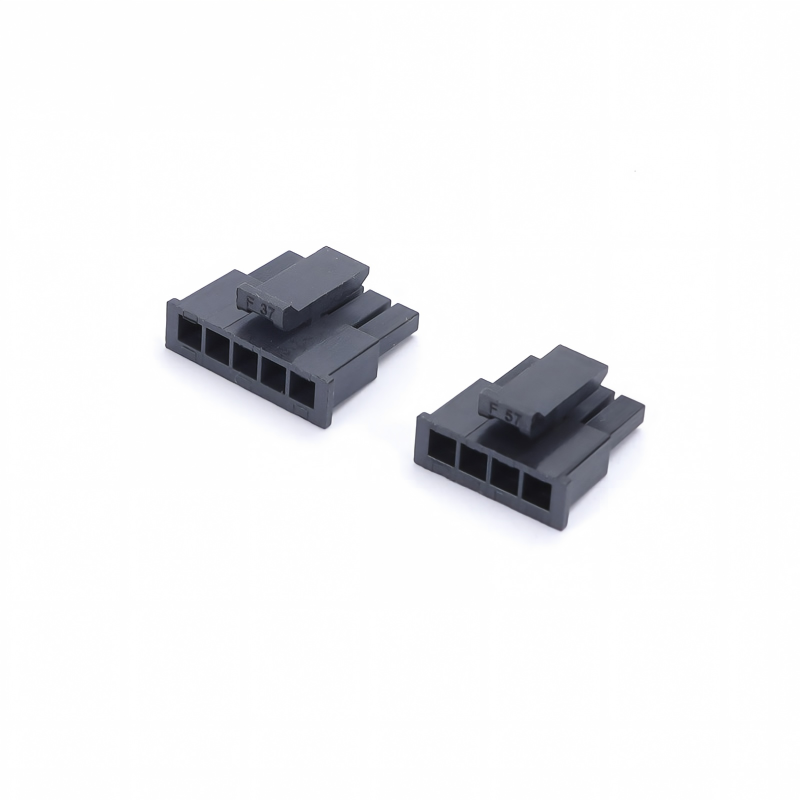

Konektor Steker Daya Pria Baris Tunggal 3.0mm Pitch dengan Gesper Cangkang Karet 5557 untuk Konektor Papan Kabel PCB
Sorotan Produk
- Pitch: 3.0mm, konektor daya pria baris tunggal, model 5557
- Rumah: Tahan api UL94V-0, Bebas Halogen, memenuhi persyaratan keselamatan peralatan industri & rumah tangga
- Desain gesper cangkang karet yang diperkuat, anti-getaran, mencegah pelepasan yang tidak disengaja di bawah getaran industri/otomotif yang keras
- Set pendukung lengkap: rumah yang cocok + terminal crimp tersedia
- Struktur ringkas, transmisi daya stabil untuk koneksi kabel-ke-papan
Spesifikasi Teknis
| Item |
Detail |
| Kinerja Listrik |
Arus Terukur: Maks 5A per kontak
Tegangan Terukur: 250V AC
Resistansi Isolasi: ≥1000MΩ
Resistansi Kontak: < 20 mΩ
Tegangan Tahan: 1500V AC/menit |
| Kinerja Mekanis |
Pitch: 3.0mm
Jumlah posisi: 2P~24P dapat disesuaikan
Siklus Pemasangan: ≥500 kali
Kekuatan Pemasangan: Gaya penyisipan rendah; penguncian gesper untuk anti-pelepasan
Retensi: Gesper cangkang yang ditingkatkan terhadap getaran dan jatuh |
| Bahan & Pelapisan |
Rumah: UL94V-0, Nilon Bebas Halogen
Terminal: Paduan tembaga, pelapisan timah (pelapisan emas opsional)
Gesek: Kunci cangkang karet terintegrasi |
| Spesifikasi Lingkungan |
Suhu Operasi: -40℃ ~ +105℃
Sesuai untuk lingkungan getaran industri & otomotif ringan |
| Panduan Penyolderan |
Suhu Solder: Maks 260℃, penyolderan reflow maks 5 detik
Penyolderan PCB melalui lubang |
Referensi Silang / Penggantian Alternatif
Pengganti langsung yang kompatibel untuk merek terkenal internasional:
- JST: seri EH
- Molex: seri 5557
- AMP/TE: konektor daya kabel-ke-papan baris tunggal 3.0mm yang setara
Catatan: Pitch pin, struktur penguncian, dan jejak dapat dipertukarkan untuk penggantian langsung.
Keunggulan Produk
- Penguncian gesper karet anti-getaran: memecahkan masalah pelepasan yang tidak disengaja pada peralatan bergetar
- Rumah UL94V-0 & Bebas Halogen, lebih aman untuk produk listrik industri dan rumah tangga bersuhu tinggi
- Pasokan set lengkap: rumah + terminal, pengadaan satu atap
- Dapat dipertukarkan dengan konektor JST/Molex/TE 3.0mm, desain ulang & substitusi BOM yang mudah
- Terminal tembaga berlapis timah yang stabil, resistansi kontak rendah, transmisi daya yang andal
Aplikasi
✅ Peralatan kontrol industri
✅ Peralatan rumah tangga (AC, pemanas air, modul catu daya)
✅ Pengkabelan interior otomotif tugas ringan
✅ Modul catu daya & UPS
✅ Driver LED
✅ Peralatan bantu medis
✅ Koneksi daya kabel-papan PCB
Metode Pengemasan
- Standar: Pengemasan kantong anti-statis
- Opsional: Pengemasan kotak karton putih / netral. Label pengemasan khusus & kode batang tersedia berdasarkan permintaan.
Metode Pembayaran
Tersedia EXW, FOB, CIF, CPT, T/T, L/C
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah untuk item standar
- Kebijakan Sampel: Sampel gratis tersedia / Pengiriman sampel cepat. Layanan kustom: Jumlah pin kustom, ketebalan pelapisan, perakitan harness kabel, pengemasan khusus & penandaan.
Panduan Pemilihan Pelanggan
- Konfirmasikan posisi pin (2P~24P) dan persyaratan arus terukur
- Periksa suhu kerja dan tingkat getaran peralatan Anda; rekomendasikan versi gesper untuk skenario getaran tinggi
- Verifikasi jejak PCB saat mengganti suku cadang JST/Molex/TE
- Pilih pelapisan timah/emas berdasarkan persyaratan korosi & masa pakai
- Konfirmasikan persyaratan bebas halogen & tahan api sebelum finalisasi BOM
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya? A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
4. T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (transfer kawat), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA menyumbang 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk mencantumkan semua harga, dan harga berubah berdasarkan biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga
9. T: Bisakah Anda membuat produk khusus dan kemasan khusus?
A: Ya. Kami telah membuat banyak produk khusus untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan khusus, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada paket. Hanya perlu dicatat bahwa itu menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
