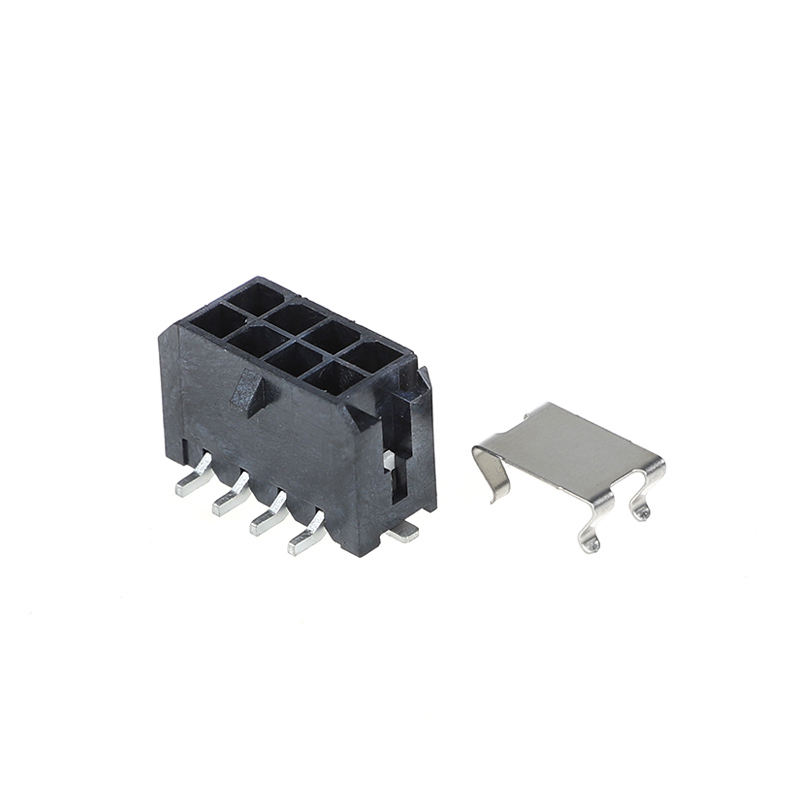

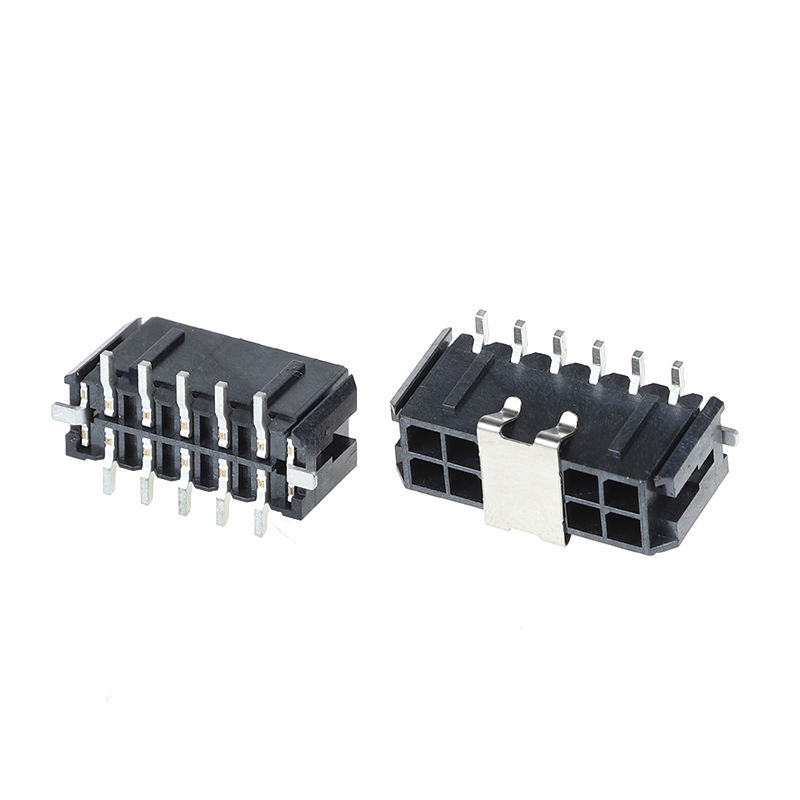

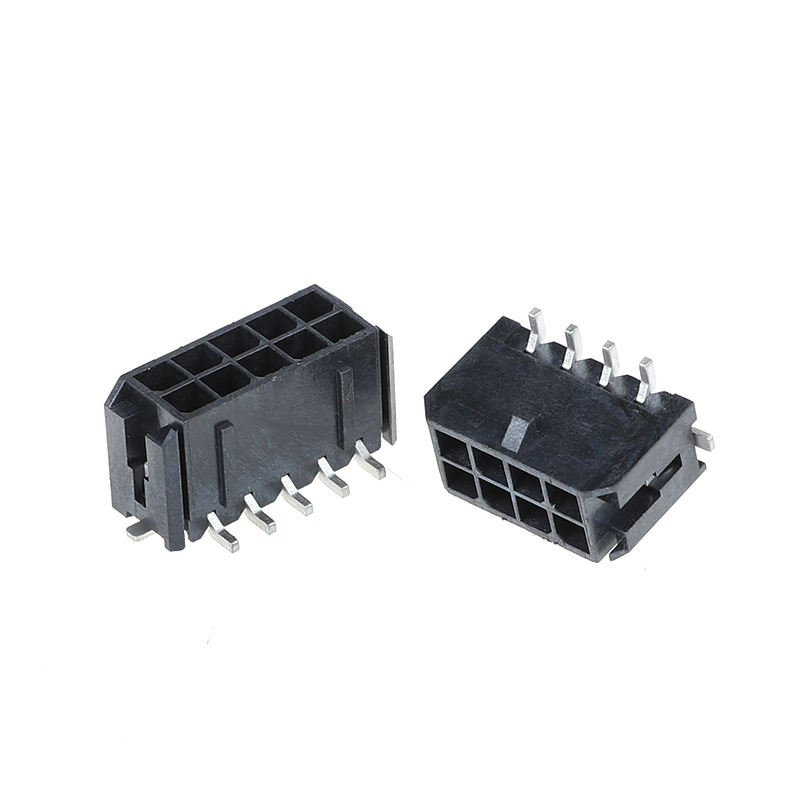

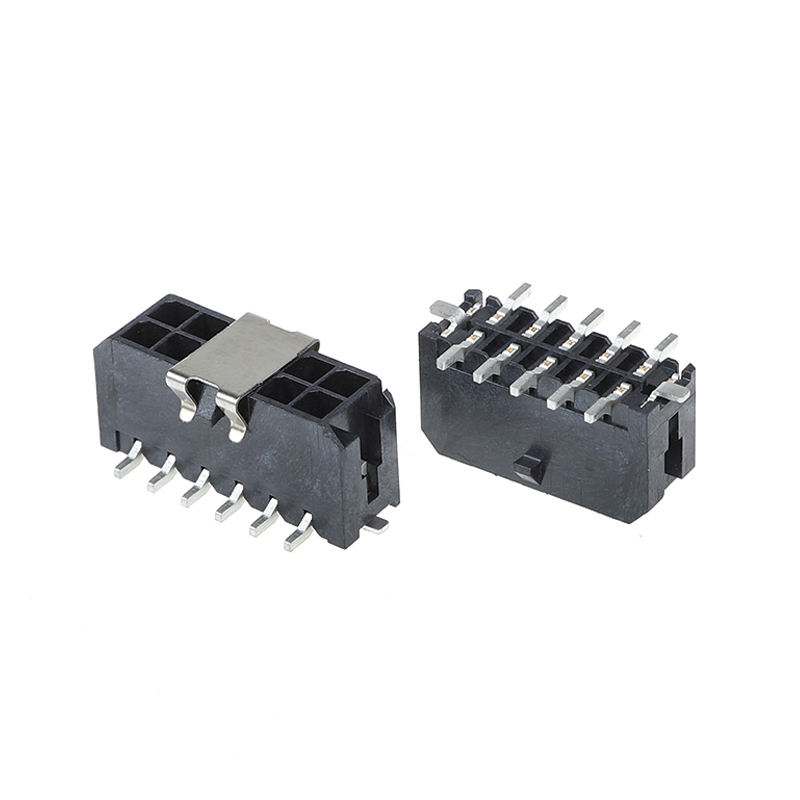

Konektor Otomot Vertikal Pitch MX3.0mm Ganda 4P-24P Kecil 5557 Menggantikan MOLEX43045 4P-24P STIKER VERTIKAL UNTUK PCB
Sorotan Produk
Konektor PCB vertikal baris ganda pitch 3.0mm, kelas otomotif & industri, pengganti langsung untuk seri Molex 43045
- Pitch: 3.0mm, tipe stiker SMT vertikal baris ganda, rentang: 4P hingga 24P
- Rumah tahan api UL94V-0, Bebas Halogen, memenuhi persyaratan asap rendah industri & otomotif
- Desain kait pengunci yang dioptimalkan: anti-getaran, mencegah pelepasan yang tidak disengaja di bawah guncangan & getaran yang keras
- Set pemasangan lengkap: menyediakan housing + terminal crimp bersama-sama untuk pengadaan satu atap
- Pemasangan SMT vertikal, jejak kaki ringkas, menghemat ruang papan PCB
Spesifikasi Teknis
| Item |
Detail |
| Kinerja Listrik |
Arus Terukur: 8A per sirkuit
Tegangan Terukur: 250V AC
Resistansi Isolasi: ≥1000MΩ
Resistansi Kontak: ≤20mΩ
Tegangan Tahan: 1500V AC/menit |
| Kinerja Mekanis |
Pitch: 3.0mm, Baris Ganda, SMT Vertikal
Jumlah Kutub: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
Siklus Pemasangan: ≥500 kali
Kekuatan Penahanan: Kait yang ditingkatkan, anti-pelepasan di bawah getaran |
| Bahan & Pelapisan |
Rumah: PBT, UL94V-0, Bebas Halogen
Bahan Terminal: Paduan Tembaga
Pelapisan: Tersedia pelapisan timah / flash emas |
| Spesifikasi Lingkungan |
Suhu Operasi: -40℃ ~ +105℃
Sesuai untuk lingkungan keras otomotif & industri |
| Panduan Penyolderan |
Kompatibel dengan penyolderan reflow SMT
Suhu puncak: maks 260℃, maks 10 detik
Pemasangan stiker vertikal untuk PCB |
Referensi Silang / Pengganti Alternatif
Alternatif pengganti langsung untuk merek terkenal internasional, jejak kaki & pinout yang sama:
- MOLEX: seri 43045 (header vertikal 4P~24P)
- JST: seri vertikal baris ganda 3.0mm yang setara
- AMP/TE: konektor PCB baris ganda vertikal pitch 3.0mm yang kompatibel
Catatan: Verifikasi penugasan pin & dimensi mekanis sebelum produksi massal.
Keunggulan Produk
- Kunci kait anti-getaran: mengatasi risiko pelepasan yang tidak disengaja di lingkungan industri / kendaraan yang bergetar
- Plastik bebas halogen + UL94V-0: memenuhi peraturan keselamatan kebakaran & lingkungan
- Pasokan set lengkap: housing + terminal, tanpa kerumitan pengadaan terpisah
- Jejak PCB yang sama dengan Molex43045, pengganti langsung tanpa mendesain ulang PCB
- Kontrol dimensi yang ketat, hasil SMT yang stabil untuk perakitan massal
Aplikasi
✅ Elektronik otomotif: modul kontrol mobil, pencahayaan, pengkabelan sensor
✅ Peralatan industri: PLC, penggerak servo, pengontrol industri
✅ Peralatan rumah tangga: papan kontrol rumah tangga berdaya tinggi
✅ Catu daya, sistem manajemen baterai, peralatan medis & komunikasi
Metode Pengemasan
- Standar: Pengemasan kantong anti-statis
- Opsional: Pengemasan kotak karton Putih / Netral. Label pengemasan & kode batang kustom tersedia berdasarkan permintaan.
Metode Pembayaran
Tersedia EXW, FOB, CIF, CPT, T/T, L/C
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah untuk item standar
- Kebijakan Sampel: Sampel gratis tersedia / Pengiriman sampel cepat. Layanan kustom: Jumlah pin kustom, ketebalan pelapisan, perakitan harness kabel, pengemasan & penandaan khusus.
Panduan Pemilihan Pelanggan
- Konfirmasi jumlah kutub: pilih 4P~24P berdasarkan kebutuhan sirkuit Anda
- Lingkungan kerja: Untuk penggunaan otomotif/industri yang berat getaran, versi vertikal anti-pelepasan ini lebih disukai
- Pemeriksaan suhu: Pastikan suhu operasi berada dalam -40℃~+105℃
- Pemilihan pelapisan: Pelapisan timah untuk penggunaan umum; flash emas untuk aplikasi sinyal keandalan tinggi
- Saran prototipe: Uji sampel gratis sebelum validasi proyek massal
- Kompatibilitas: Bandingkan dimensi dan definisi pin saat mengganti suku cadang Molex/JST/TE
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya? A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
4. T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA menyumbang 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk mencantumkan semua harga, dan harga berubah berdasarkan biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kabel). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada paket. Hanya perlu dicatat bahwa ini menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
