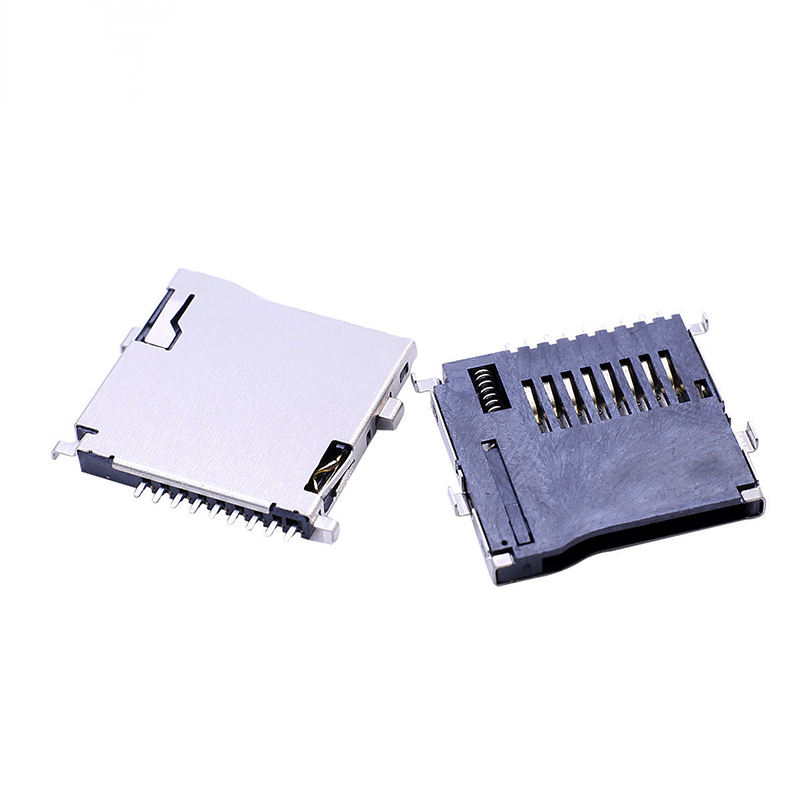

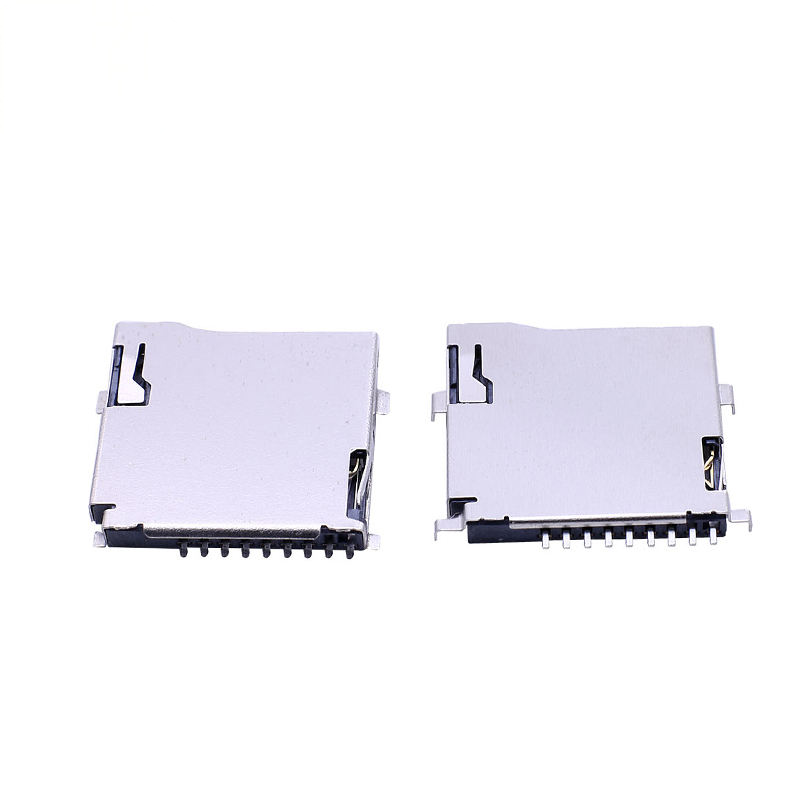

Konektor Kartu Micro SD 9 Pin Seri DM3 Tipe Push-Push SMT T-Flash dengan Casing SUS Las Eksternal untuk Aplikasi PCB

Sorotan

Alternatif pengganti langsung untuk footprint seri Hirose DM3, mekanisme ejeksi otomatis push-push 9 pin
Casing baja tahan karat SUS304 las eksternal, peningkatan perlindungan EMI & kinerja grounding PCB
Desain pemasangan permukaan SMT, sakelar deteksi kartu terpasang untuk umpan balik sinyal kartu masuk
Pitch kontak 1,10 mm, mendukung transmisi kecepatan tinggi Micro SD / T-Flash UHS-I
Masa pakai mekanis 5000 siklus pemasangan, housing LCP suhu tinggi untuk reflow standar
Sesuai RoHS & Low-Halogen, kemasan tape-on-reel untuk produksi massal SMT berkecepatan tinggi

Spesifikasi Teknis

Parameter Mekanis Umum

Karakteristik Material & Elektrikal

Pedoman Lingkungan & Penyolderan

Fitur Produk

• Ejeksi pengunci push-push: operasi satu tangan; kunci dorong masuk, ejeksi pegas dorong lagi; mencegah kartu jatuh secara tidak sengaja saat getaran
• Kontak 9 pin, pitch 1,10 mm, sakelar deteksi kartu terintegrasi (sinyal NO)
• Casing baja tahan karat SUS304 las eksternal, beberapa titik solder ground untuk perlindungan EMI yang stabil
• Terminasi pemasangan permukaan SMT dengan cakar penahan PCB, anti-mengambang selama penyolderan reflow
• Housing LCP UL94V-0 suhu tinggi, kompatibel dengan profil reflow SMT standar
• Kontak perunggu fosfor dengan pelapisan emas-nikel; terminal PCB berlapis timah untuk kemampuan solder yang baik
• Mendukung kartu memori microSD, microSDHC, microSDXC UHS-I
• Kemasan tape-and-reel embossed untuk jalur perakitan SMT otomatis

Keunggulan Produk

1. Kompatibilitas footprint: Kompatibel pin-ke-pin dengan seri Hirose DM3, gunakan kembali pola land PCB asli, tanpa desain ulang PCB, perpendek siklus validasi proyek.
2. Casing SUS las eksternal: Beberapa bantalan solder ground memperkuat efek perlindungan EMI; kinerja anti-interferensi yang lebih baik dibandingkan dengan versi casing las internal, ideal untuk sirkuit industri yang bising.
3. Kunci anti-jatuh push-push: Penguncian mekanis yang stabil di bawah getaran & guncangan, hindari ejeksi kartu yang tidak disengaja untuk perangkat yang digunakan di lapangan.
4. Sakelar deteksi kartu terpasang: Sinyal penyisipan kartu tingkat perangkat keras untuk deteksi MCU; tidak memerlukan sirkuit eksternal tambahan.
5. Ramah produksi massal: Cakar penahan mencegah komponen mengambang selama reflow; kemasan reel cocok untuk perakitan SMT berkecepatan tinggi.
6. Adaptabilitas lingkungan yang luas: Rentang suhu kelas industri -40~+85 & #x2103;, kinerja stabil untuk perangkat keras luar ruangan, portabel, dan tertanam.

Layanan Kami

2. Kapasitas Produksi yang Cukup---selesaikan masalah pesanan besar untuk Anda
3. Kustomisasi Profesional---menyediakan layanan satu atap untuk konektor
4. Selesaikan Masalah---semua masalah produksi akan kami selesaikan untuk Anda sebelum pengiriman
5. Pengiriman Cepat---menyediakan berbagai solusi pengiriman untuk menghemat biaya logistik

Industri Aplikasi

• Pengontrol tertanam industri, gateway IoT, perangkat sensor pencatat data
• Kamera keamanan IP, modul periferal NVR, peralatan periferal dash-cam & kendaraan
• Drone, instrumen pengukuran-pengujian portabel, terminal industri genggam
• Perangkat keras rumah pintar, modul komputasi tepi, perangkat medis portabel
• Perangkat yang dapat dikenakan, terminal POS genggam
