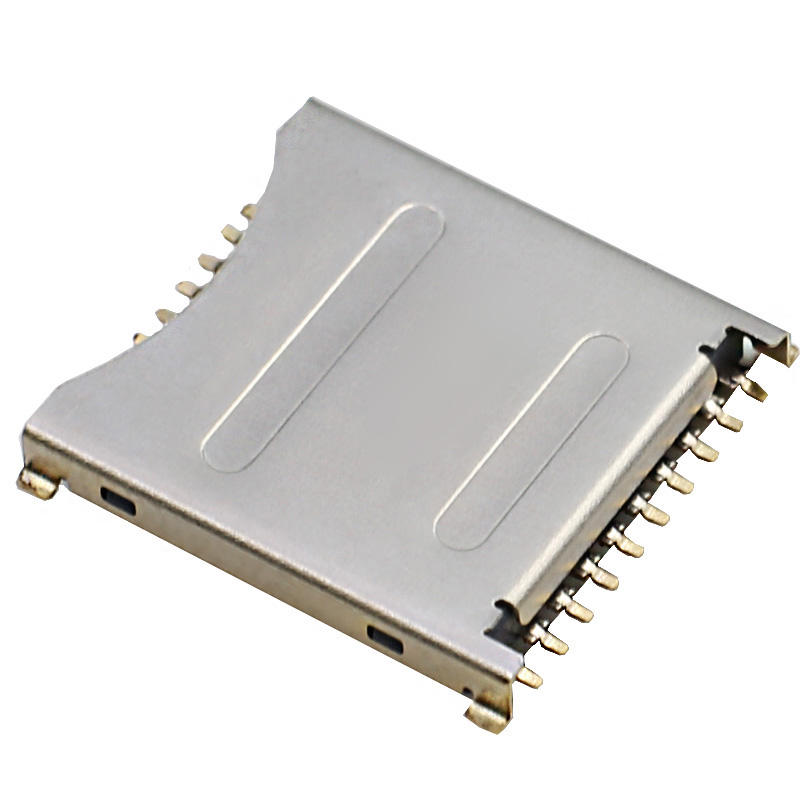

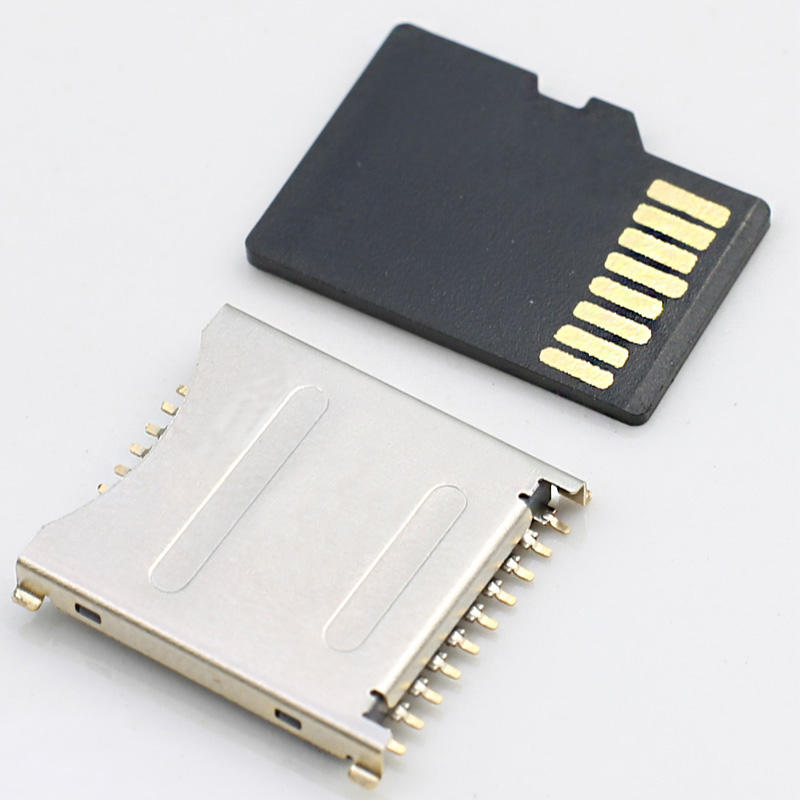

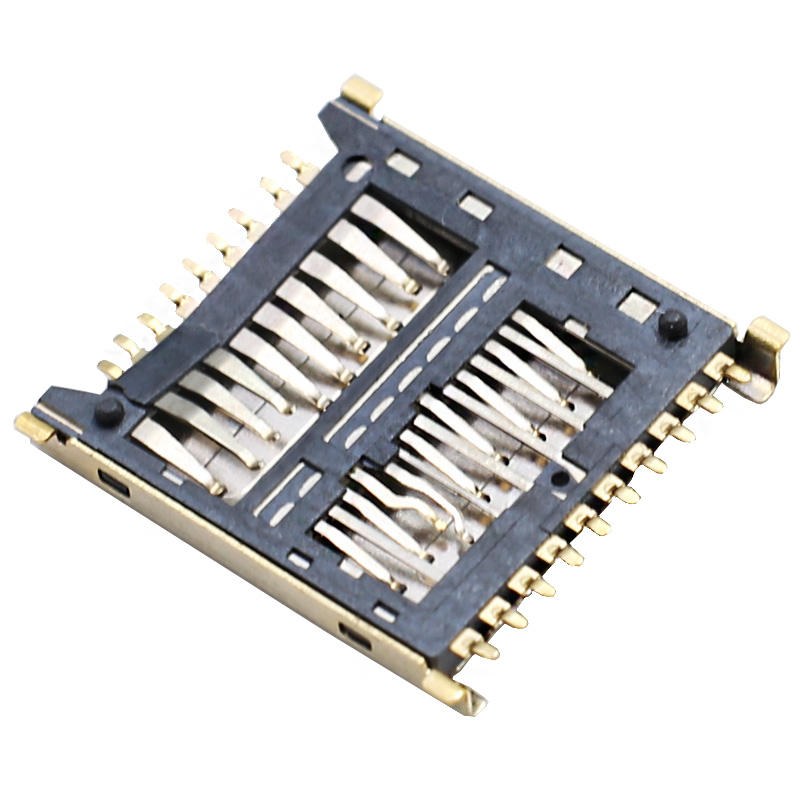

19-Pin 3-in-1 Micro SD / UHS-II / UFS Card Connector. SMT 1,6 mm Tinggi.

Sorotan

✅ 19 pin 3-in-1 combo socket: mendukung UFS / UHS-II Micro SD / mundur-kompatibel UHS-I Micro SD dalam satu jejak

✅ Desain pemasangan permukaan SMT dengan ketinggian tumpukan ultra-rendah 1,6 mm untuk kandang perangkat ramping

✅ Kerangka pelindung baja tahan karat untuk penekanan EMI & anti-deformasi mekanis

✅ Kontak berlapis emas-nikel, integritas sinyal kecepatan tinggi yang stabil untuk UHS-II hingga 312 MB/s

✅ Tulang pengendali PCB terintegrasi, anti-mengambang selama pengelasan aliran kembali

✅ RoHS, Low Halogen sesuai; tape-on-reel packing untuk produksi SMT volume tinggi

✅ Mekanisme ejeksi push-push dengan saklar deteksi kartu terintegrasi

Spesifikasi Teknis

Parameter Mekanis Umum

Karakteristik Material & Listrik

Pedoman Lingkungan & Pemanasan

Fitur Produk

• All-in-one desain 19 pin: menerima kartu UFS, UHS-II Micro SD, mundur kompatibel dengan UHS-I Micro SD
• Operasi ejeksi dorong-dorong: kunci satu dorong / ejeksi satu dorong, tanpa penutup engsel
• SMT terminal permukaan-mount; built-in dual retention claws untuk mencegah komponen offset di reflow
• Tinggi tumpukan total yang ramping 1,6 mm, dioptimalkan untuk casing produk profil tipis
• Kerangka pelindung baja tahan karat: pelindung EMI, perlindungan mekanik anti-pusing & anti-jatuhan
• Rumah LCP suhu tinggi UL94V-0, sesuai dengan profil aliran balik standar JEDEC
• Balok kontak paduan tembaga dengan plating kawin emas-nikel; terminal SMT tin-plated untuk soldering yang baik
• Saklar deteksi kartu perangkat keras termasuk untuk sinyal deteksi kartu hadir
• Pengemasan pita dan gulungan yang tergores untuk jalur perakitan SMT otomatis

Keuntungan Produk

1. Dukungan multi-standar satu soket: Mengganti dua soket diskrit (UFS + Micro SD), mengecilkan jejak PCB, biaya BOM yang lebih rendah & beban kerja tata letak.
2. 1Profil ultra-rendah 0,6 mm: Cocok untuk perangkat portabel ramping di mana jarak bebas tinggi sangat terbatas.
3. Terbuat dari baja tahan karat EMI: Menghilangkan gangguan sinyal kecepatan tinggi, meningkatkan integritas sinyal UHS-II untuk membaca-menulis kecepatan tinggi.
4. Kemampuan pembuatan SMT yang andal: Cakar penahan mencegah mengapung/mengimbangi selama aliran kembali; pengemasan gulungan kompatibel dengan pick-and-place berkecepatan tinggi.
5. Saklar deteksi kartu perangkat keras: Menyediakan sinyal insertion/removal real-time, mengurangi konsumsi daya polling host-side & kompleksitas firmware.
6. Rentang suhu industri yang luas -40 ~ + 85 °C: Cocok untuk proyek konsumen dan luar ruangan / industri yang tertanam.
7. Kompatibilitas mundur: Bekerja dengan kartu Micro SD UHS-I lama, menghindari risiko kompatibilitas persediaan untuk produk akhir.

Pelayanan Kami

2. Kapasitas produksi yang cukup---menyelesaikan masalah pesanan besar untuk Anda
3Pribadi profesional...-memberikan layanan one-stop untuk konektor
4Mengatasi Masalah...semua masalah produksi kami akan menyelesaikan untuk Anda sebelum pengiriman
5Pengiriman cepat...-menyediakan beberapa solusi pengiriman untuk menghemat biaya logistik

Industri Aplikasi

• Terminal genggam industri portabel, instrumen pencatatan data
• Gerbang tepi IoT, perangkat keras kontrol tertanam cerdas
• Kamera aksi, perangkat rekaman video portabel
• Drone, peralatan pengujian dan pengukuran portabel
• Perangkat medis portabel, peralatan diagnostik genggam
• Smart POS ritel, perangkat pemindai genggam
• Perangkat keras cerdas kompak yang membutuhkan penyimpanan multi-format yang dapat dilepas
