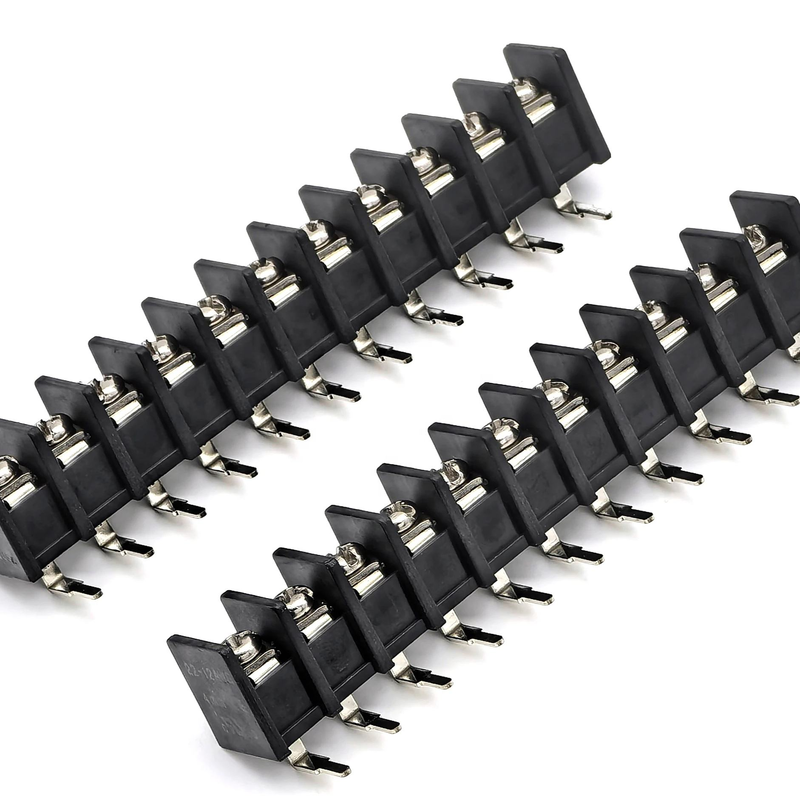

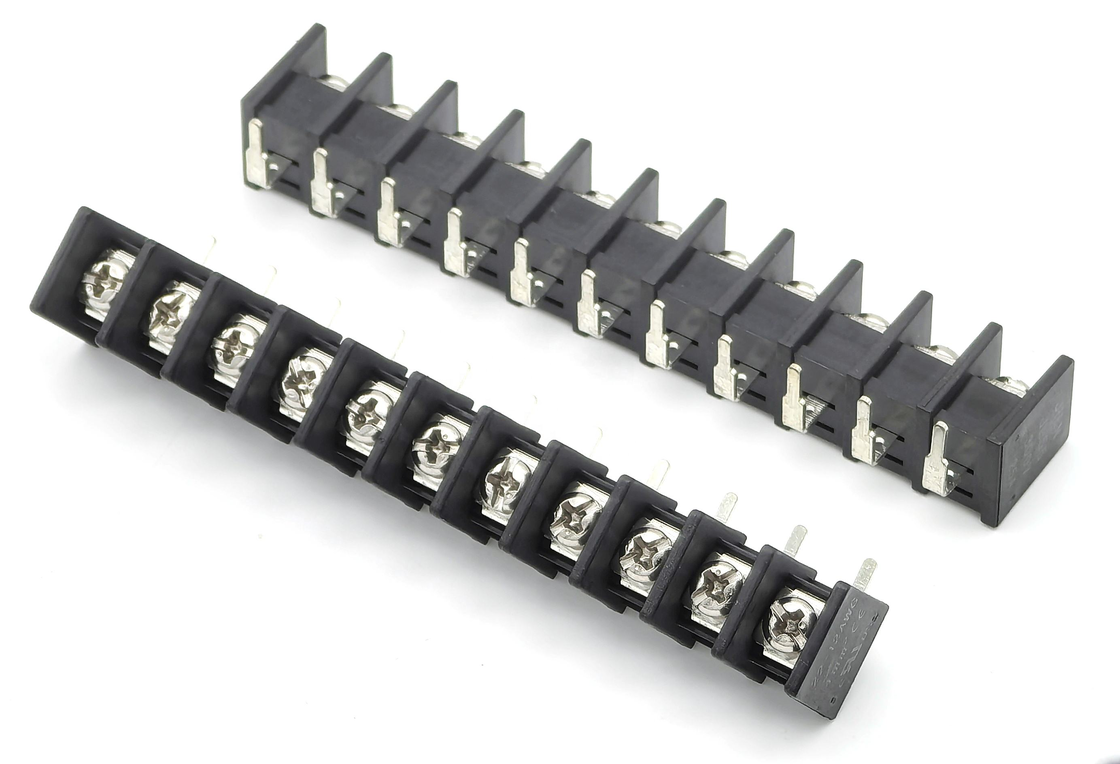

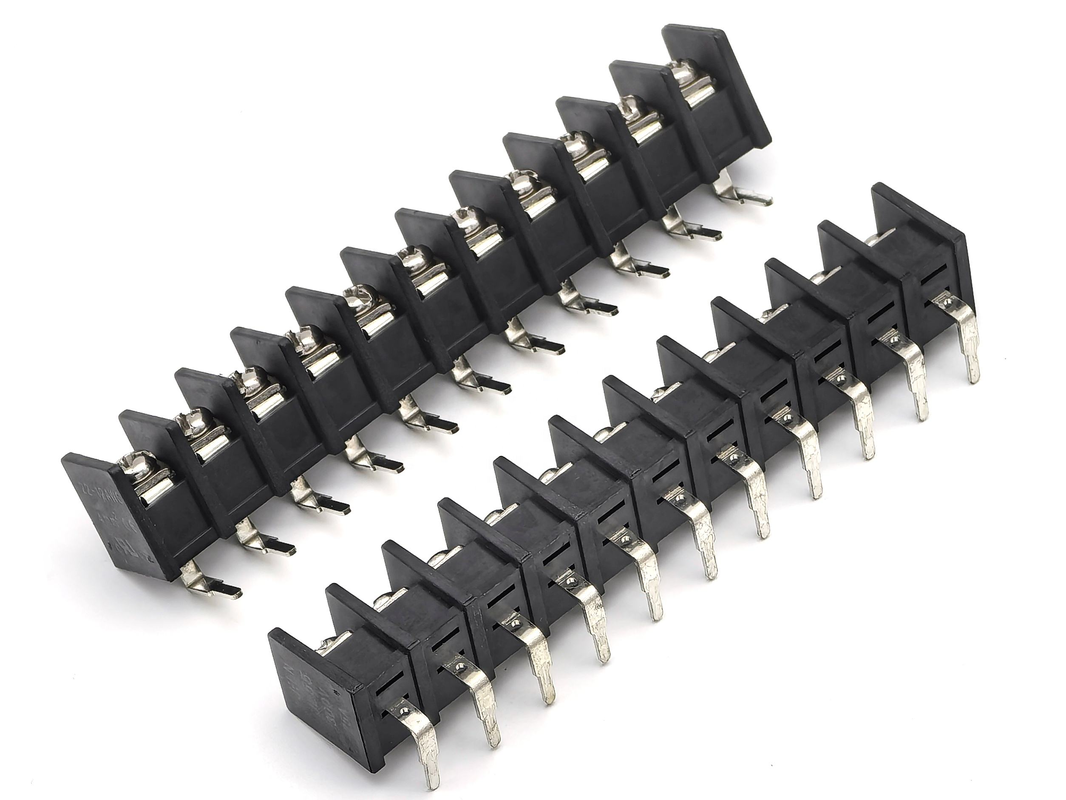

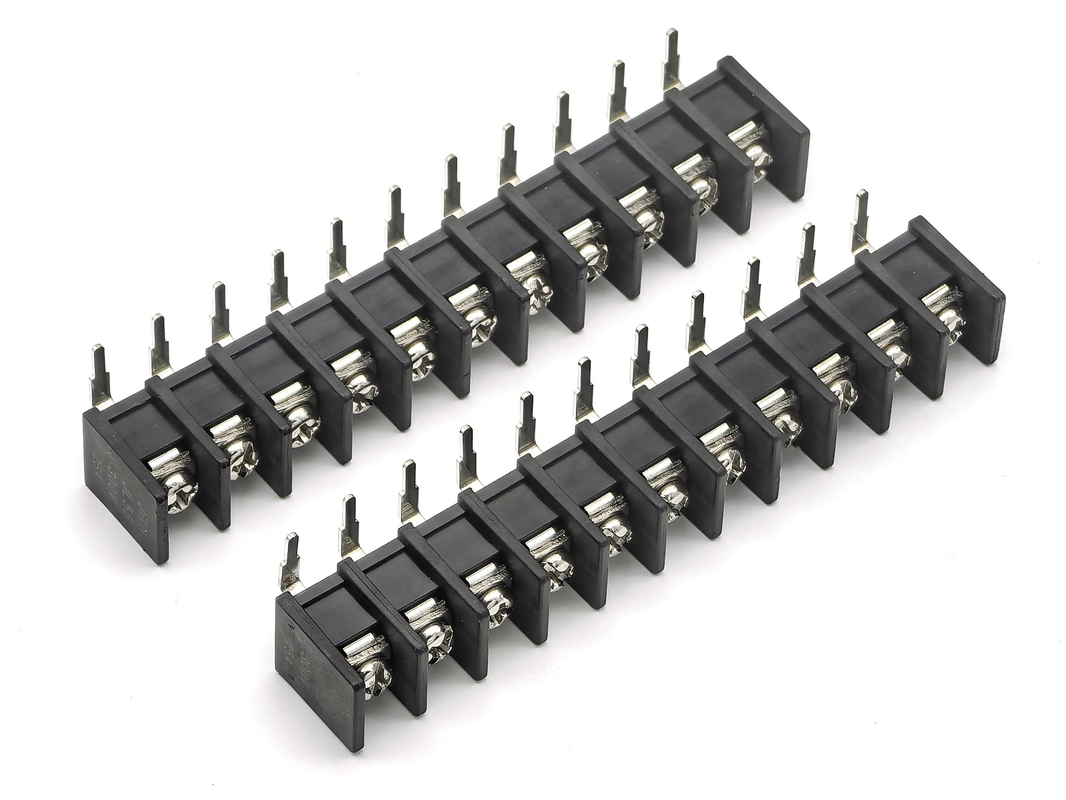

Terminal Blok Penghalang Pitch 9,5mm DIP 90 Derajat Hitam Bahan PA66 11P 300V 25A

9.5mm Pitch Barrier Terminal Blok 90 derajat DIP Hitam 11P PA66 Bahan 300V 25A

Sorotan

• 9.5mm pitch, posisi 11 90 derajat DIP melalui lubang penghalang blok terminal, hitam PA66 UL94V-0 rumah
• 300V / 25A rating terus menerus, pengendalian kawat aman sekrup-clamp untuk kabel PCB bertenaga tinggi
• Isolasi penghalang fisik antara kutub untuk menghindari risiko busur dan sirkuit pendek
• Kontak kuningan berlapis timah, konduktivitas stabil, antioksidan untuk umur panjang
• Standar DIP footprint, cocok dengan SMT massa / melalui-lubang perakitan; RoHS & REACH sesuai

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Pemanasan

Fitur Produk

1. Struktur isolasi penghalang: partisi fisik antara kutub yang berdekatan, meminimalkan risiko sirkuit pendek & busur di bawah kondisi kerja bertenaga tinggi

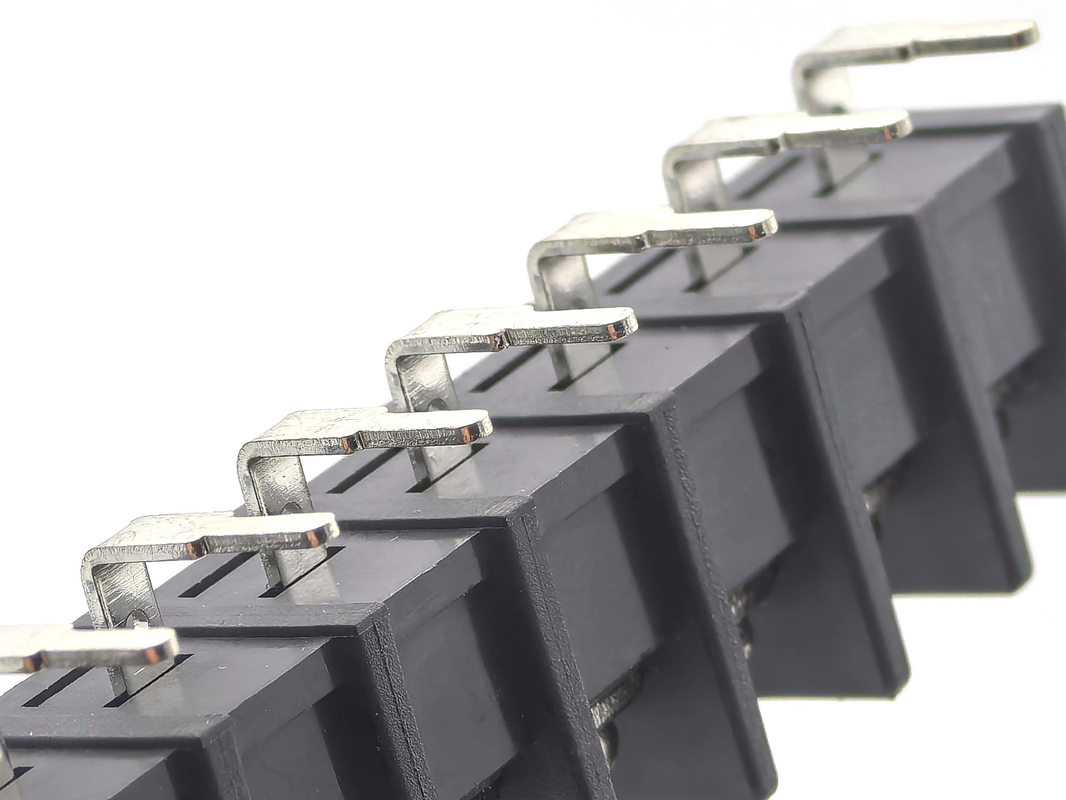

2. Pin DIP sudut kanan 90 derajat: vertikal ke PCB, akses kawat horizontal, hemat ruang papan atas
3. PA66 UL94V-0 perlengkapan tahan api, ketahanan thermal & mechanical impact yang luar biasa
4. Kontak kuningan berlapis timah & sekrup baja berlapis nikel: ketahanan kontak rendah, anti korosi, kekuatan penjepit yang stabil di bawah lingkungan getaran
5. Penghentian sekrup-clamp: menerima kawat bergaris/padat, mudah perakitan lapangan & pemeliharaan
6. Konfigurasi tetap 11 pin untuk integrasi sinyal daya multi-loop; jumlah tiang yang dapat disesuaikan tersedia
7. Bahan baku yang sesuai dengan RoHS, memenuhi persyaratan lingkungan industri global

Keuntungan Produk

1. Peningkatan keamanan: dinding penghalang built-in mencegah creepage & arc-over, jauh lebih aman daripada blok terminal non-penghalang biasa untuk sirkuit arus tinggi multi-saluran
2. Optimisasi badan panjang 11 pin: desain 11 posisi satu bagian, tidak menyambung beberapa blok pendek; mengurangi jejak PCB dan tingkat kesalahan perakitan
3. Klem tahan getaran: Klem sekrup M3 mempertahankan tekanan kawat yang stabil, cocok untuk peralatan dengan continuous shock & vibration
4. Solusi daya tinggi yang hemat biaya: 25kinerja saat ini yang terus menerus tanpa biaya berlebihan, kinerja saldo & anggaran BOM
5. Mesra pemasangan: tata letak pin DIP standar 90 derajat, kompatibel dengan jalur produksi pengisap gelombang arus utama; tidak memerlukan perlengkapan khusus
6. Stabilitas Pasokan: produksi dalam negeri, dukungan pesanan volume, pengesahan konfirmasi untuk modifikasi khusus

Aplikasi

• Papan PCB kontrol industri
• Pasokan daya switch & unit daya driver LED
• Peralatan otomatisasi & modul kontrol relay
• Instrumen & peralatan pengukuran
• Papan kontrol tambahan energi baru
• Peralatan listrik rumah tangga bertenaga besar
• Distribusi daya multi-loop internal kabinet

Opsi kustomisasi

1. Memverifikasi jejak PCB: memverifikasi tata letak pin DIP 90 derajat sesuai dengan pad PCB Anda sebelum produksi massal.
2. Derating arus: ketika suhu lingkungan melebihi 85 °C, derating arus kerja di bawah 20A.
3. Pemilihan kawat: gunakan kawat tebal 12-14AWG untuk operasi dengan beban penuh mendekati 25A; jangan melebihi rantai kawat maksimum.
4. Kontrol torsi: kencangkan sekrup pada 0,5 N · m; torsi yang berlebihan retak PA66 rumah, torsi yang rendah menyebabkan koneksi longgar & produksi panas.
5. Jika 11-pin tidak cocok dengan proyek Anda: kami mendukung versi 2P-24P alternatif dari seri ini.
6. Untuk skenario getaran tinggi: periksa kedapatan sekrup setelah berjalan lama sebagai perawatan rutin.

Langkah Proses Khusus

1. Pengumpulan persyaratan → 2. Evaluasi Teknis & Kutipan → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (kontak R, retensi, aliran kembali) & Persetujuan → 6.Produksi Massal → 7QC akhir dan pengiriman.

Layanan kami

Ketersediaan Sampel & Kebijakan

Sampel akan dikirim ke pelanggan kami secara gratis atas permintaan mereka, selama mereka bersedia membayar untuk pengiriman, atau kita dapat membayar pengiriman untuk beberapa pelanggan lama dari sisi kami juga,atau pelanggan dapat membayar barang di muka, dan kita bisa mengirim sampel dengan kurir kami juga.

Jaminan/Garansi/Ketentuan dan Ketentuan

Kami memberikan jaminan kualitas produk.
Pengiriman cepat 15 hari dijamin.
Syarat pembayaran termasuk T/T, tetapi dapat dinegosiasikan, seperti L/C, PayPal, Western Union, dan banyak lagi.

Layanan purna jual

Kami menawarkan layanan yang sangat baik melalui jaringan kantor dan kantor pusat kami.
Silakan hubungi departemen penjualan pemasaran kami baik melalui telepon atau e-mail, atau jika nyaman, kunjungi kantor kami.
Selain layanan yang ramah, kami menawarkan harga yang paling kompetitif dan jadwal yang fleksibel.

FAQ

T: Apa MOQ Anda?

A: MOQ kami biasanya datang ke 1000 pcs, tetapi kami menerima jumlah pesanan kecil untuk pengujian.

T: Bolehkah saya mengunjungi pabrik Anda?

A: Selamat datang untuk mengunjungi pabrik kami, dan kami akan menunjukkan proses produksi profesional kami, dan berharap kami dapat memiliki kerjasama jangka panjang dengan Anda.

T: Berapa waktu sampel Anda? Berapa waktu pengiriman Anda?

A: 7 hari untuk sampel, dan 15-20 hari untuk produksi massal.

T: Bagaimana saya memeriksa barang saya?

A: Anda dapat memeriksa dengan mengunjungi pabrik, atau meminta pihak ketiga untuk memeriksa, atau dengan inspeksi gambar.

T: Berapa biaya pengiriman ke negara saya?

A: Pengiriman barang akan diberikan oleh perusahaan pengiriman berdasarkan berat bruto dan CBM Anda.

T: Bagaimana saya tahu jika Anda mengirimkan pesanan saya?

A: Nomor pelacakan ((DHL, UPS, FedEx, TNT, EMS, dll.), Air Waybill, atau B / L oleh Laut akan dikirim ke Anda segera setelah barang Anda dikirim. Kami juga menindaklanjuti pengiriman dan memberi tahu Anda.Layanan setelah layanan yang bermanfaat disediakanKami mendukung apa yang Anda jual.

T: Dapatkah saya membuat produk yang dipersonalisasi/disesuaikan?

 A: Tentu saja, hanya mengirim gambar atau sampel Anda.
