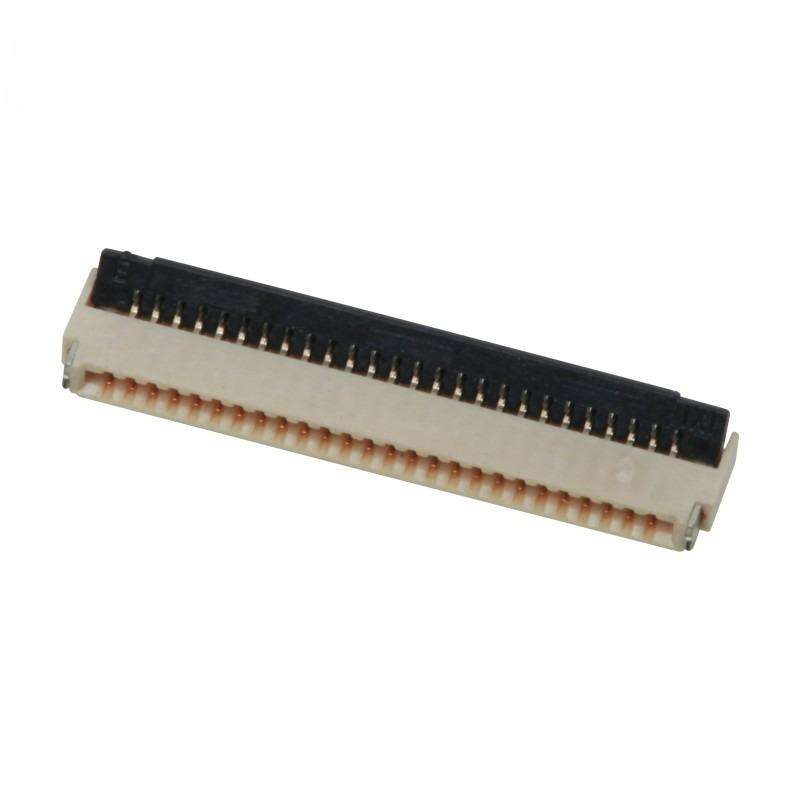

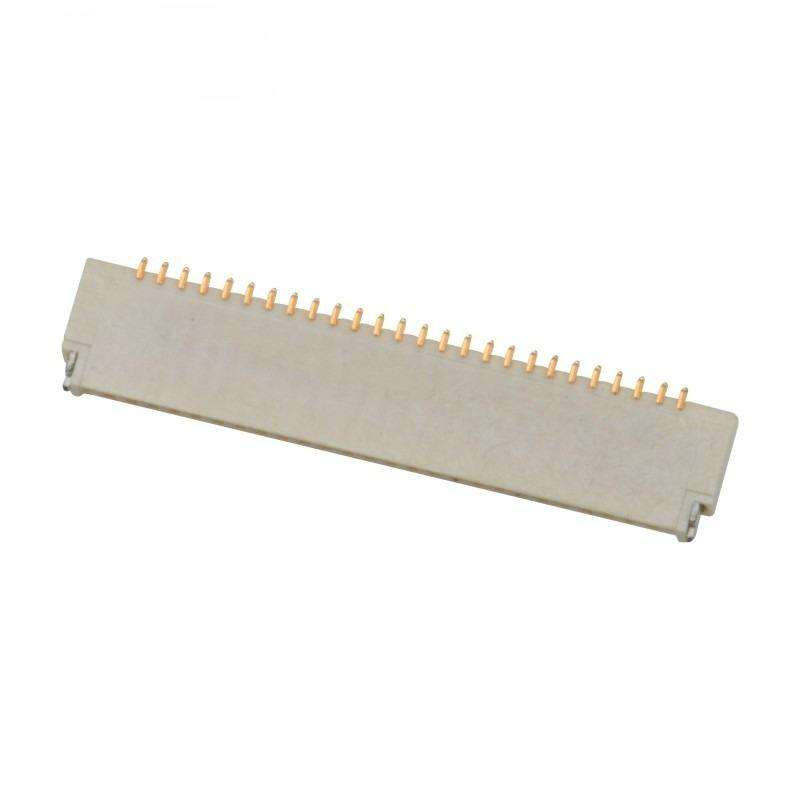

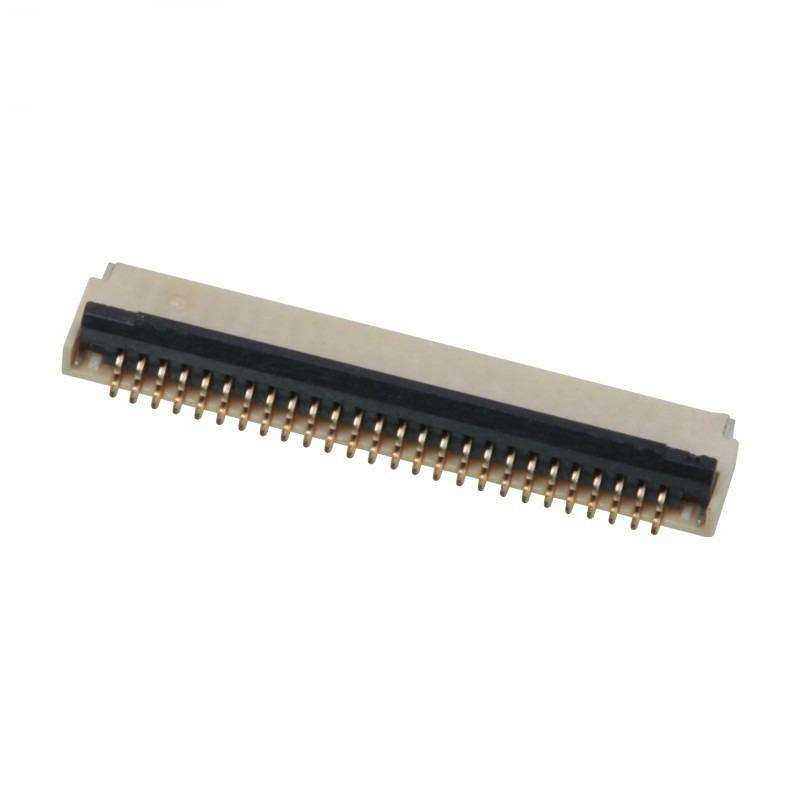

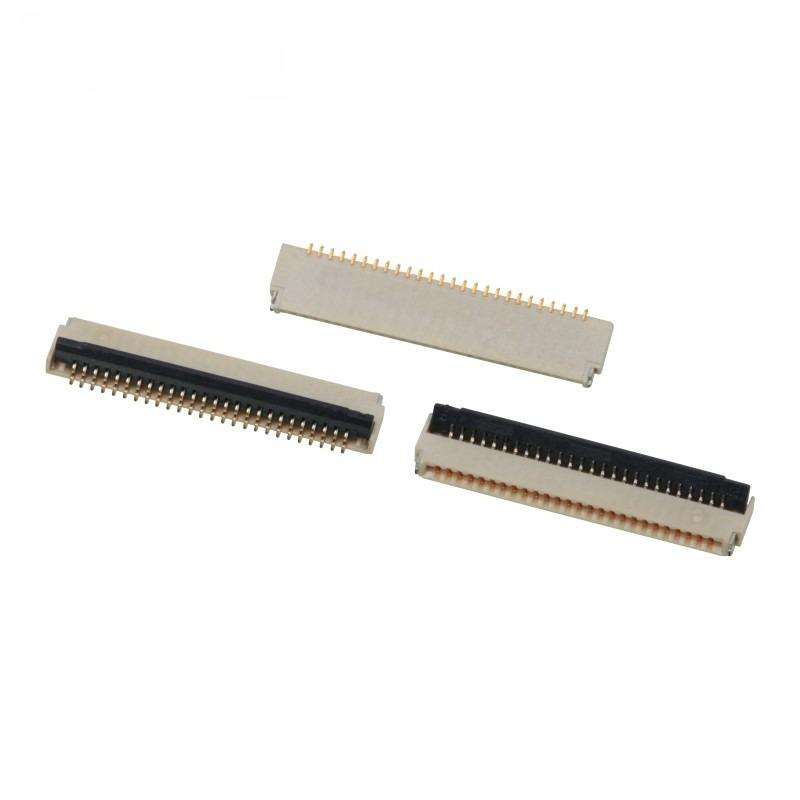

Pitch 0.3mm Konektor FPC SMT ZIF R/A 9-71 Pin H=0.9 Backflip Dual Contact Termoplastik Suhu Tinggi PCB

Sorotan Produk

Konektor FPC SMT sudut kanan dengan tinggi terpasang ultra-rendah 0,9 mm, pitch 0,3 mm, 9-71 posisi, dan mekanisme pengunci ZIF back-flip dengan kinerja penguncian ZIF/non-ZIF yang stabil. Desain kontak sisi atas ganda memberikan kinerja anti-getaran yang unggul dan lulus uji getaran 3 sumbu tanpa kehilangan sinyal intermiten. Housing termoplastik suhu tinggi mendukung reflow SMT standar, ideal untuk modul tampilan & sensor yang ramping dan ringkas, sesuai dengan RoHS & bebas halogen

.

Spesifikasi Teknis Lengkap

Spesifikasi Kelistrikan

Parameter Kinerja Mekanis

Material & Pelapisan / Lingkungan & Penyolderan

Kompatibel / Pengganti Merek Besar Internasional

Pengganti fungsional langsung untukHirose FH35C seri, Molex 502598 seri, TE 3-2328724 seri konektor FPC ZIF back-flip kontak ganda pitch 0,3 mm.

Fitur Produk

• Pitch kontak 0,3 mm, jumlah pin dapat dikonfigurasi 9-71 pin, pemasangan SMT sudut kanan
• Aktuator pengunci ZIF back-flip, umpan balik klik taktil untuk konfirmasi penguncian yang jelas; mendukung mode operasi ZIF / Non-ZIF
• Struktur kontak sisi atas ganda: kontak dua titik meningkatkan retensi FPC, menghindari kehilangan sinyal di bawah getaran
• Tinggi terpasang ultra-rendah 0,9 mm, membantu desainer mewujudkan tata letak mekanis produk akhir yang ultra-ramping
• Insulator termoplastik suhu tinggi, kompatibel dengan proses penyolderan reflow SMT standar
• Menerima FPC ketebalan standar industri 0,2 mm; bevel masuk mencegah penyisipan FPC yang salah
• Lulus uji getaran 3 sumbu yang ketat; tidak ada diskontinuitas listrik > 1 μs di bawah kondisi getaran
• Sesuai RoHS, bebas halogen; ketebalan pelapisan yang dapat disesuaikan, kunci polarisasi, penetapan pin parsial

Sertifikasi Pabrik & Layanan Kustom

• Sertifikasi Pabrik: ISO9001, ISO14001, RoHS, Kepatuhan Bebas Halogen
• MOQ: MOQ reel standar 5000 pcs; pesanan percobaan jumlah kecil dapat dinegosiasikan
• Kebijakan Sampel: Mendukung sampel gratis / pengiriman sampel cepat
• Kustomisasi: Jumlah pin kustom, ketebalan pelapisan, kunci polarisasi, modifikasi mekanis khusus sesuai gambar atau spesifikasi pelanggan

Metode Pengemasan

• Reel (Tape & Reel): Pengemasan standar, cocok untuk mesin pick-and-place otomatis SMT, langsung disalurkan ke lini perakitan pelanggan.
• Pengemasan Tabung: Tersedia untuk sampel jumlah kecil / perakitan prototipe manual; tidak cocok untuk produksi SMT otomatis bervolume tinggi.

Waktu Tunggu

• Pesanan sampel: 3 hari kerja
• Pesanan produksi massal: 1-3 minggu, tergantung pada jumlah & persyaratan kustom

Perbedaan utama antara konektor FFC dan FPC

Dalam hal manufaktur, cara sirkuit mereka dibentuk berbeda:

1. FPC adalah sejenis papan sirkuit fleksibel dengan struktur satu sisi, dua sisi, dan berlapis yang berbeda, yang diproses oleh FCCL (foil berlapis tembaga fleksibel) dengan etsa kimia.

2. FFC menggunakan dua lapisan film isolasi yang diapit dengan foil tembaga datar. Produk jadi sederhana dan tebal.

Tren inovasi masa depan FPC

1. Ketebalan. Ketebalan FPC harus lebih fleksibel dan lebih tipis.

2. Ketahanan lipat. Lenturan adalah karakteristik inheren FPC. Ketahanan lentur FPC di masa depan harus lebih kuat dan harus lebih dari 10 ribu kali. Tentu saja, ini membutuhkan substrat yang lebih baik.

3. Harga. Pada tahap ini, harga FPC jauh lebih tinggi daripada PCB. Jika harga FPC turun, pasarnya akan lebih luas.

4. Tingkat proses. Untuk memenuhi berbagai persyaratan, proses FPC harus ditingkatkan, dan lubang minimum serta lebar/jarak garis minimum harus memenuhi persyaratan yang lebih tinggi.
