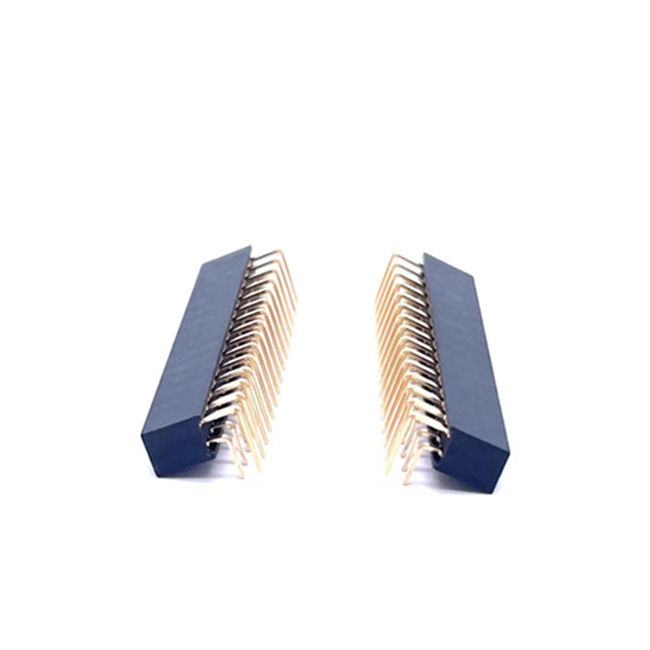

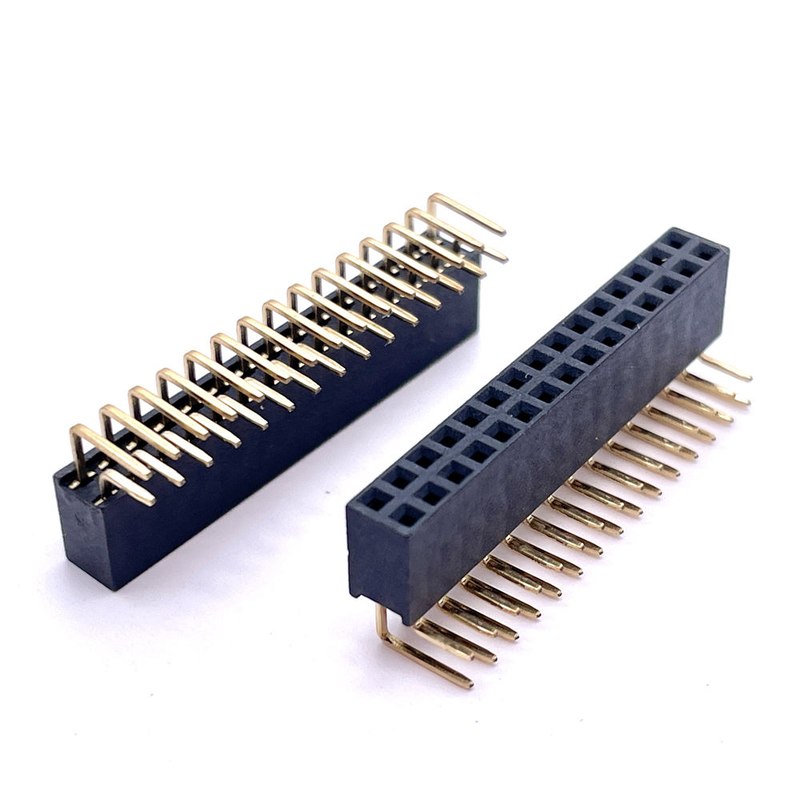

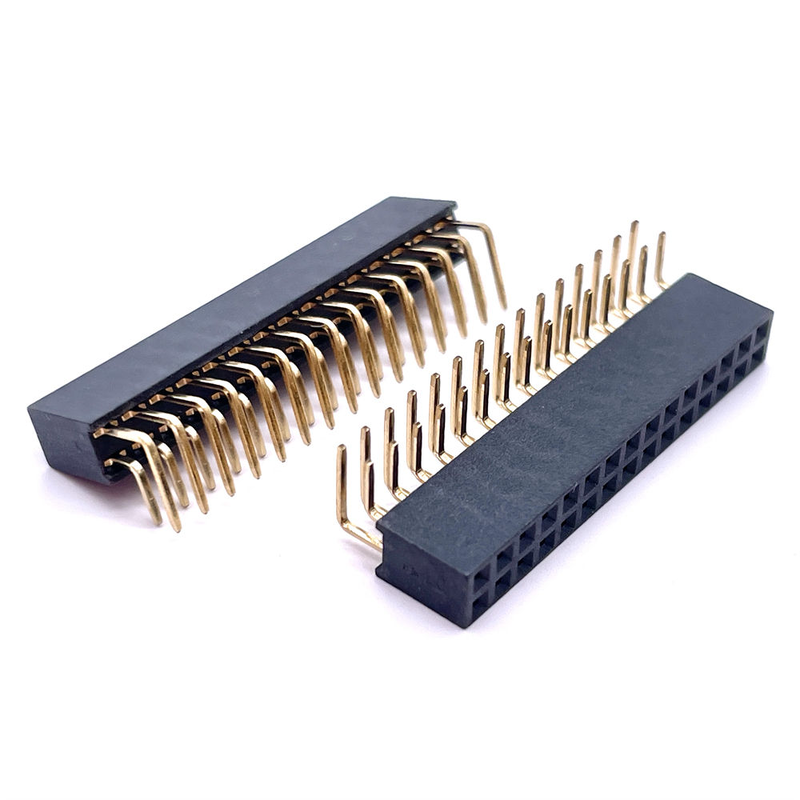

Double Row 2.0 Pitch Right-Angle Plug H 6.35mm Female Pin Header Connector Plastik Kuningan Kontak PCB

Sorotan

1. Multi-form kustomisasi: Pin lurus / Sudut kanan / SMT terminasi, tinggi insulator plastik khusus tersedia
2. SMT-ready: tutup pick-and-place opsional untuk peralatan pick-and-place otomatis
3. Pengemasan berorientasi produksi: Opsi Tube & Tape & Reel (T&R) untuk jalur perakitan SMT
4. Jumlah pin yang fleksibel: 2-40 posisi, baris ganda
5. Bahan isolasi yang sesuai dengan RoHS & UL94V-0

Deskripsi Produk

Kinerja Mekanis

Lingkungan & Pemanasan

Kompatibilitas & Rujukan silang

Kompatibel secara mekanik dan listrik dengan seri header wanita berbaris dua baris dengan pitch 2,0 mm dari merek internasional (Molex, JAE, seri setara Samtec).

Catatan insinyur: Memverifikasi pitch, dimensi pin, ketinggian insulator, dan jejak sebelum penggantian BOM.Fungsi-setara drop-in alternatif untuk sebagian besar proyek industri & konsumen.

Fitur Produk

1. Struktur sudut kanan pitch 2.0mm baris ganda, rute sisi-keluar untuk menghemat ruang vertikal PCB
2. Kontak kuningan bertempel presisi, kekuatan kontak stabil untuk transmisi sinyal resistensi rendah
3. Rumah plastik UL94V-0 suhu tinggi, tahan api untuk perakitan PCB lingkungan yang keras
4. Berbagai pilihan mekanik: lurus / sudut kanan / SMT terminasi, tinggi isolasi khusus
5. SMT pick-and-place cap opsional, cocok dengan mesin penempatan otomatis penuh
6. Berbagai pilihan kemasan untuk mencocokkan alur kerja prototipe & produksi massal

Keuntungan Produk

• Custom-flexible: No-tooling modifikasi kecil untuk ketinggian insulator, panjang pin dan plating
• Ramah produksi: Tape & Reel output menghilangkan pra-sorting manual untuk jalur SMT
• Alternatif yang kompetitif biaya: Mengganti bagian merek impor yang mahal tanpa kehilangan kinerja
• Koplanaritas yang konsisten: QC yang ketat untuk versi SMT untuk mengurangi batu nisan & risiko pengelasan yang buruk
• Waktu pelaksanaan yang singkat untuk sampel & validasi batch kecil

Aplikasi

• PCB kontrol industri, antarmuka periferal PLC
• IoT gateway, koneksi panel ke panel modul sensor
• Sistem tertanam, soket pinggiran papan pengembangan
• Elektronik konsumen, perangkat keras rumah pintar
• Peralatan pengujian dan pengukuran, interkoneksi modul tampilan

Metode Pengemasan

1. Pengemasan tabung: Untuk prototipe / batch bervolume rendah, penyisipan manual atau perakitan semi-otomatis. Tidak dapat memberi makan langsung ke mesin pick-and-place SMT.
2. Tape & Reel (T&R): EIA‐481 standar tape carrier, dengan pilihan pick-and-place cap. Dapat digunakan secara langsung untuk peralatan penempatan otomatis SMT untuk jalur produksi massal

Silahkan tentukan persyaratan kemasan saat mengajukan pertanyaan.

Waktu Pelaksanaan

• Pesenan sampel: 3 hari kerja
• Pemesanan produksi massal: 1-3 minggu, tergantung pada kuantitas & kompleksitas kustomisasi

Sertifikasi Pabrik & Layanan Khusus

• Sertifikasi: ISO9001, kepatuhan RoHS
• Kebijakan Sampel:Sampel gratis didukung, pengiriman sampel cepat
• MOQ: Bagian standar MOQ:1000 pcs; Bagian yang disesuaikan tunduk pada persyaratan alat
• Layanan khusus: Tinggi isolasi khusus, panjang pin, plating, jumlah pin khusus, warna rumah khusus
•


Panduan Pemilihan Insinyur (Tips Insinyur)

1. Konfirmasi pitch =2,0 mm, baris ganda, verifikasi dimensi header jantan kawin
2. Pilih jenis terminasi: Sudut kanan ((PTH) / Lurus ((PTH) / SMT permukaan-mount
3. Tentukan tinggi insulator jika tinggi non-standar diperlukan
4. Pilihan plating: Timah untuk tujuan umum; Flash emas untuk getaran tinggi / perangkat siklus hidup panjang
5. Keputusan kemasan:
   • Prototipe/serangkaian kecil → Tabung
   • Produksi massal dengan jalur SMT → Tape & Reel + cap pick-and-place
6. Konfirmasi PCB jejak cocok gaya terminasi yang dipilih sebelum rilis tata letak PCB

Pengingat: Minta data sheet & file jejak PCB kami untuk validasi desain akhir.
