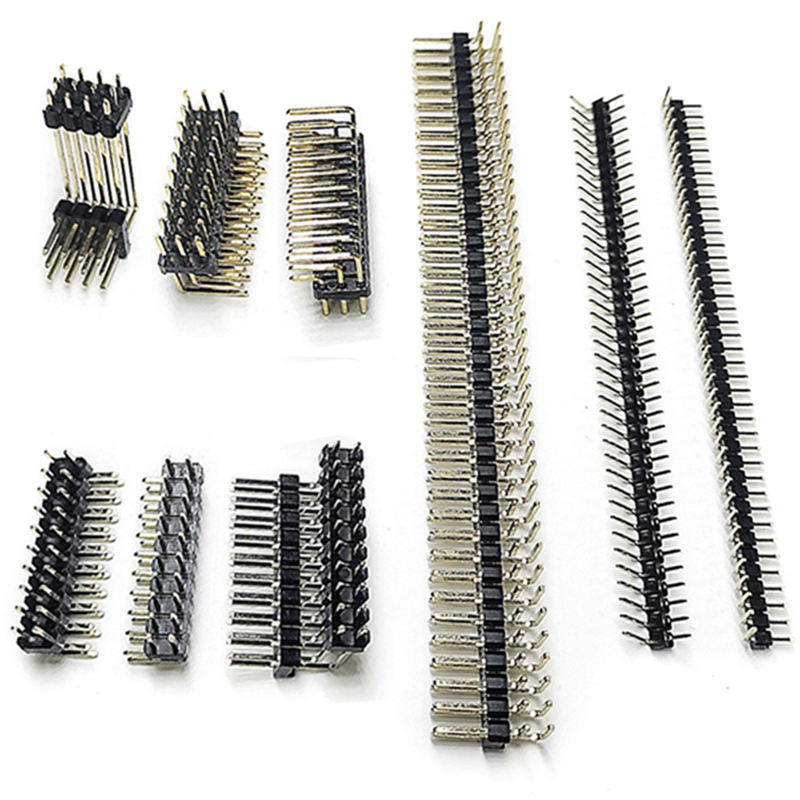

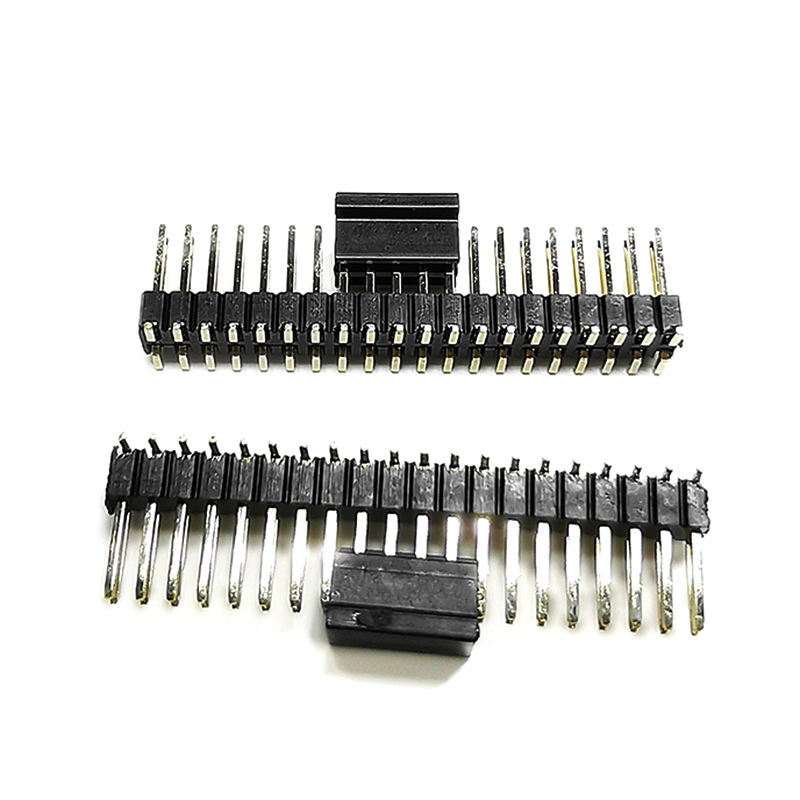

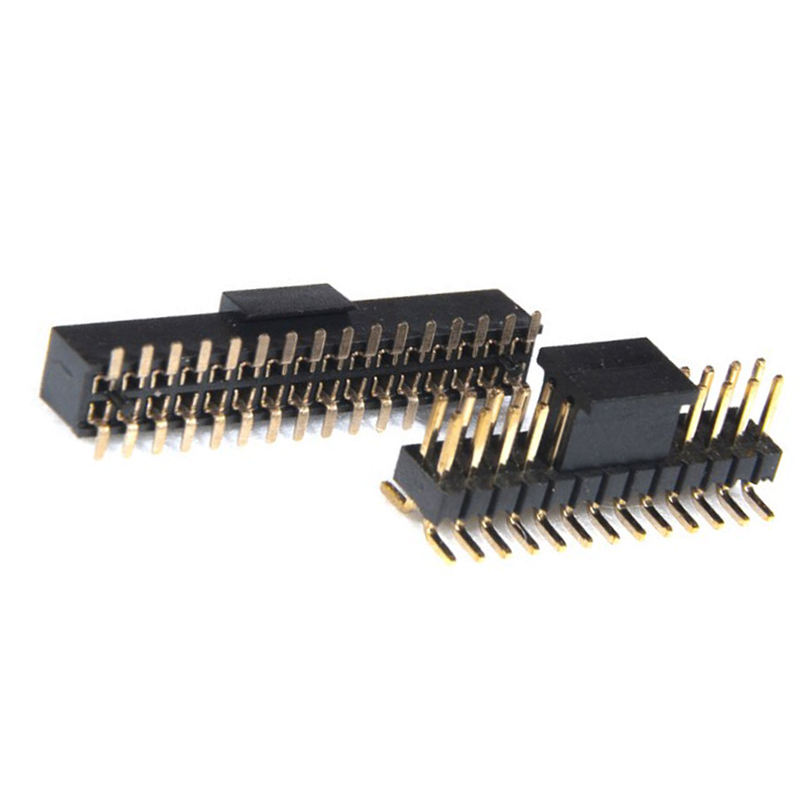

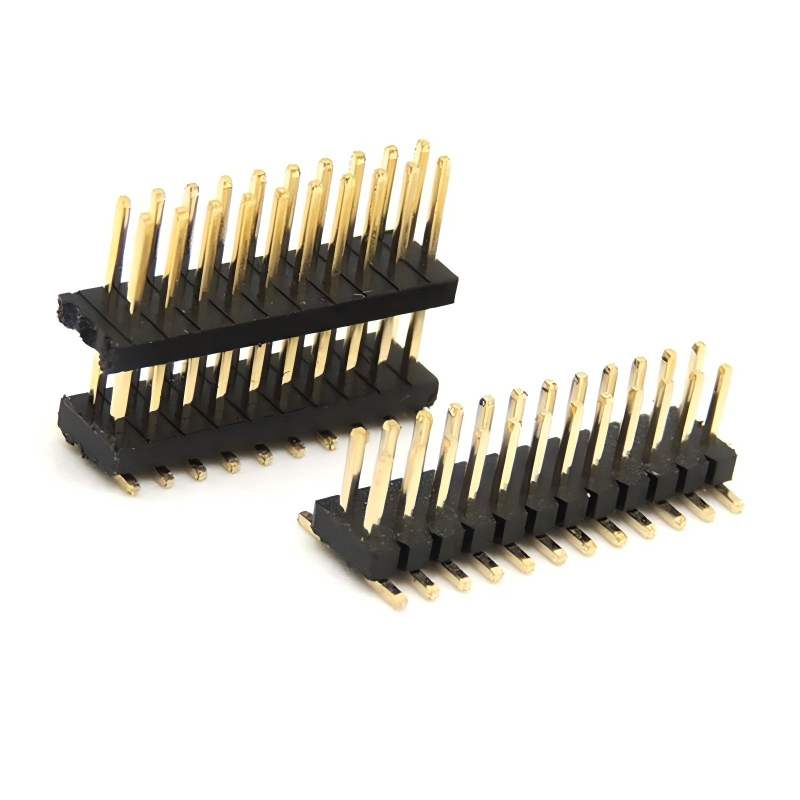

Konektor Header Pin Male Sudut SMD/SMT Press Fit Dual 6 8 20 Pin 2*14 2*3 5 Female 1mm 1.27mm 2mm 2.54mm Pitch Pin Panjang

Header Male Pin Panjang Press-Fit / SMT / THT – Pitch 1.0 / 1.27 / 2.0 / 2.54 mm, Baris Tunggal & Ganda (2×3 / 2×7 / 2×10 / 2×14), Lurus / Siku Kanan / SMD, Panjang Pin Kustom

Deskripsi Produk

Gambaran Umum

Keluarga header pin male panjang ini mencakup empat pitch board-to-board yang dominan (1.0 / 1.27 / 2.0 / 2.54 mm) dalam baris tunggal dan ganda, dengan tiga gaya terminasi berjalan secara paralel: press-fit yang sesuai (backplane tanpa solder), SMT gull-wing siku kanan (penempatan otomatis), dan THT lurus dengan ekor yang diperpanjang (penumpukan mother-daughter, header debug, mezzanine). Jumlah baris ganda 2×3 / 2×7 / 2×10 / 2×14 tersedia; setiap 2×n antara 2×2 dan 2×40 dibuat tanpa NRE.

Pin persegi terbuat dari kuningan yang diputar/dilapisi timah (2.54/2.0) atau perunggu fosfor (1.27/1.0), dilapisi emas di zona pasangan dengan penghalang nikel, timah di terminasi. Rumah terbuat dari LCP atau PA6T suhu tinggi (bukan hanya PBT), sehingga versi SMT lulus reflow bebas timbal 260 °C selama 10 detik sesuai IEC 60068-2-58 — kelas yang sama dengan seri SEKORM 296.

5 Poin Penjualan yang Berbeda

1.  Empat Pitch, Satu Keluarga Perkakas​ – 1.0 mm / 1.27 mm / 2.0 mm / 2.54 mm​ pin persegi Ø0.4 / 0.46 / 0.5 / 0.64 mm masing-masing; baris ganda 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) dan setiap 2×n di antaranya, baris tunggal 4/6/8/20/32/40 juga tercakup – pembeli mengubah pitch/jumlah, bukan pemasok.

2. Tiga Terminasi Secara Paralel​ – Ekor press-fit yang sesuai​ (Ø0.5 mm eye-of-needle, tanpa solder, untuk backplane seperti seri Hongyian PF) / SMT gull-wing RA​ (pad pick-and-place, 260°C 10s sesuai SEKORM 296) / THT pin panjang lurus​ (ekor default 11.96 mm, dapat disesuaikan 8.5–25 mm untuk penumpukan/mother-daughter seperti Connray MH25422).

3. Rumah LCP / PA6T / PA9T Suhu Tinggi, UL94 V-0​ – Bukan poliester murah; versi SMT bertahan dari reflow bebas timbal 260°C 10s, versi THT solder gelombang OK; pilihan isolator cocok dengan tingkat industri Jetacon / SEKORM.

4. Benar-benar 3A pada 2.54mm / 1A pada 1.27mm​ – Pin paduan Cu C2680 (2.54) atau perunggu fosfor C5210 (1.27), lapisan emas 0.05µm / 0.76µm (30µ") opsi/timah matte; R kontak ≤20 mΩ, IR ≥1000 MΩ, tahan 500–600 V AC – kelistrikan sama dengan kelas tier-1 296/MH25422.

5. Silang ke SEKORM 296 / Connray MH25422 / Amphenol / Har-win​ – Pola landasan 2.54mm = grid standar 0.1"; baris ganda 1.27mm cocok dengan pitch mezzanine Harwin/Harting har-flex; kami mengembalikan gambar silang + 3D STEP dalam 24 jam.

Industri Aplikasi

• Papan Mother-daughter / mezzanine​ – THT pin panjang 2.54mm untuk Raspberry Pi HAT / kelas har-flex 1.27mm untuk kartu 5G BBAI

• Backplane Industri​ – press-fit baris ganda 2.0mm 2×10 ke FR4 1.6mm, tanpa solder gelombang (kasus penggunaan Hongyian PF)

• Papan Pengembangan / kit evaluasi​ – SMT RA 2×3 (klon PRT-27910) pada tata letak asli SparkFun/Adafruit

• PLC / Pengontrol DIN rail​ – THT RA 2.54mm 2×7, daya+sinyal 3A

• Papan sub-medis yang dapat dikenakan​ – SMT RA 1.27mm 2×10, lapisan emas, isolator profil rendah 4.3 mm

• Modul sensor otomotif​ – SMT 1.0mm 2×7, LCP V-0, -40~+105 ℃

• Perangkat uji / ATE​ – pin panjang 2.54mm 2×40 untuk pelat adaptor pogo

 Opsi Kustomisasi

• Pitch: 1.0 / 1.27 / 2.0 / 2.54 mm​ (lainnya 1.5/3.96 berdasarkan permintaan)

• Baris: tunggal/ganda/tiga

• Jumlah: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• Terminasi: Press-fit yang sesuai​ / SMT gull-wing (lurus/RA)​ / THT pin panjang lurus​ / THT RA

• Panjang pin: pasangan 5.0–11.96 mm, ekor 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 mm

• Tinggi plastik: 2.0 / 2.54 / 4.3 / 5.0 mm

• Pelapisan: Au flash / 15µ" / 30µ" + Ni / timah penuh / dupleks

• Rumah: LCP / PA6T / PA9T / PBT hitam (opsi warna)

• Pasak: dengan/tanpa pasak penentu posisi; boss press-fit opsional

Proses Kustom Langkah

1. Pengumpulan Persyaratan → 2. Evaluasi Teknis & Penawaran → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (R kontak, retensi, reflow) & Persetujuan → 6. Produksi Massal → 7. QC Akhir & Pengiriman.

Layanan kami

Ketersediaan & Kebijakan Sampel

Sampel akan dikirimkan kepada pelanggan kami secara gratis atas permintaan mereka, selama mereka bersedia membayar ongkos kirim, atau kami dapat membayar ongkos kirim untuk beberapa pelanggan lama dari pihak kami juga, atau pelanggan dapat membayar ongkos kirim di muka, dan kami juga dapat mengirimkan sampel dengan kurir kami.

Jaminan/Garansi/Syarat dan Ketentuan

Kami memberikan jaminan kualitas produk.
Pengiriman cepat 15 hari dijamin.
Syarat pembayaran termasuk T/T, tetapi tunduk pada negosiasi, seperti L/C, PayPal, Western Union, dan lainnya.

Layanan Purna Jual

Layanan prima ditawarkan melalui jaringan kantor dan kantor pusat kami.
Silakan hubungi departemen penjualan pemasaran kami baik melalui telepon atau email, atau jika nyaman, kunjungi kantor kami.
Selain layanan yang ramah, kami menawarkan harga yang paling kompetitif dan jadwal yang fleksibel.

FAQ

T: Berapa MOQ Anda?

A: MOQ kami biasanya mencapai 1000 pcs, tetapi kami menerima jumlah pesanan kecil untuk pengujian.

T: Bisakah saya mengunjungi pabrik Anda?

A: Selamat datang untuk mengunjungi pabrik kami, dan kami akan menunjukkan proses produksi profesional kami, dan kami berharap dapat menjalin kerja sama jangka panjang dengan Anda.

T: Berapa lama waktu sampel Anda? Berapa lama waktu pengiriman Anda?

A: 7 hari untuk sampel, dan 15-20 hari untuk produksi massal. Tergantung pada kuantitasnya.

T: Bagaimana cara memeriksa barang saya?

A: Anda dapat memeriksa dengan mengunjungi pabrik, atau meminta pihak ketiga untuk memeriksa, atau dengan pemeriksaan gambar.

T: Berapa biaya pengiriman ke negara saya?

A: Ongkos kirim akan diberikan oleh perusahaan pengiriman berdasarkan Berat Kotor dan CBM Anda.

T: Bagaimana saya tahu jika Anda mengirim pesanan saya?

A: Nomor pelacakan (DHL, UPS, FedEx, TNT, EMS, dll.), Air Waybill, atau B/L melalui Laut akan dikirimkan kepada Anda segera setelah barang Anda dikirim. Kami juga memantau pengiriman dan memberi tahu Anda. Layanan purna jual yang membantu disediakan. Kami mendukung apa yang Anda jual.

T: Bisakah saya membuat produk yang dipersonalisasi/disesuaikan?

 A: Tentu, kirimkan saja gambar atau sampel Anda.
