Header Pin Male Baris Ganda 2.54mm yang Disesuaikan – Pemasangan PCB THT, Lapisan Emas di atas Nikel, untuk Sistem Keamanan & Modul Kamera IP, Pengiriman Cepat Langsung Pabrik

Deskripsi Produk

Gambaran Umum

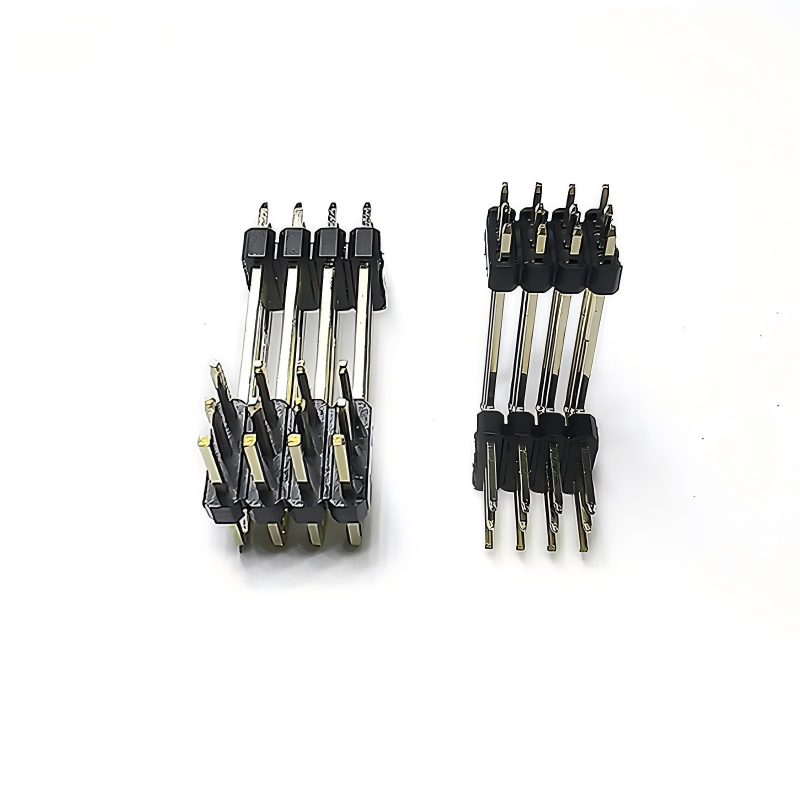

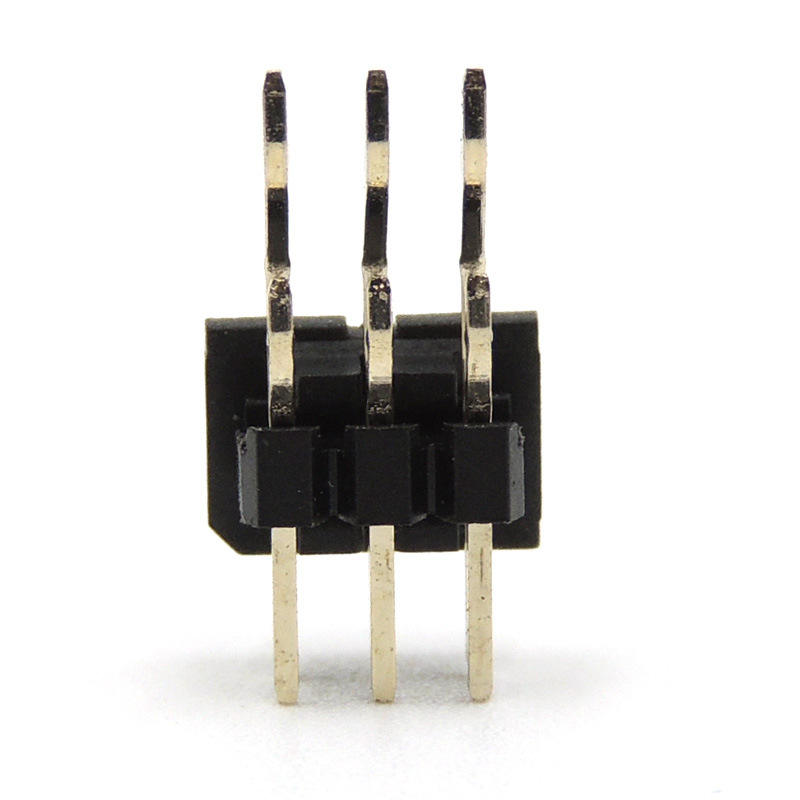

Header Pin Male Ganda 2.54mm yang Disesuaikan adalah konektor grid 0.1" through-hole yang disesuaikan untuk sistem keamanan dan modul kamera IP: pin persegi kuningan Ø0.64mm dalam insulator PBT+30%GF hitam UL94 V-0, lurus 180°, dilapisi emas di atas nikel pada zona pasangan. Disediakan sebagai batang ganda yang dapat dipatahkan (2×20 = 40-pin standar untuk adaptor fleksibel modul kamera; 2×5 untuk pengontrol PoE; 2×40 untuk backplane DVR), dapat dipatahkan setiap 2.54mm.

Bahan

• Insulator: PBT  hitam UL94 V-0; opsi PA6T (ICKEY 6T) untuk gelombang bebas timbal 260°C; opsi Nylon 6T/GWT 750°C

• Pin: Kuningan C2680 Ø0.64mm persegi ; opsi perunggu fosfor C5210 untuk >500 siklus

• Pelapisan: Lapisan emas 0.05µm di atas 50µ" Ni pada zona pasangan 5.84mm; timah matte 2–3µm pada ekor 3.0mm; emas selektif 30µ" (0.76µm)​ opsi pada MOQ 500pc

• Opsi Plastik: tinggi plastik tunggal 2.5mm / plastik ganda yang diperkuat (anti-bengkok)

Industri Aplikasi

• Modul Kamera IP​ – header lurus 2×20 pada adaptor fleksibel papan sensor ke papan utama, 2×5 pada sub-papan driver IR-LED

• Papan Utama DVR / NVR​ – header backplane ganda 2×40 untuk GPIO / alarm-in / RS485 / audio

• Injektor / Sakelar PoE​ – header daya+data 2×5, lapisan emas anti-oksidasi di loteng/lemari kabel

• Pembaca Kontrol Akses​ – 2×5 / 2×10 untuk Wiegand + LED + buzzer

• Stasiun Pintu Cerdas / Interkom Video​ – 2×20 mezzanine ke MCU utama

• Kamera Lalu Lintas / ANPR​ – backplane industri 2×40, suhu lebar −40~+105°C

• Hub Sensor Keamanan​ – papan agregator PIR / asap / pecah kaca

Opsi Kustomisasi

• Jumlah: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (dapat dipatahkan)

• Ekor: 3.0mm (standar) / 6.0mm (6T) / total 10.8mm (klon Connfly) / 8.5 / 11.96mm

• Plastik: tunggal 2.5mm / ganda 4.3mm / 8.5mm tinggi

• Insulator: PBT+30%GF hitam (standar) / PA6T / Nylon 6T / warna

• Pelapisan: lapisan emas / 30µ" selektif​ / timah penuh / dupleks

• Pin: kuningan (standar) / perunggu fosfor

• Orientasi: lurus/sudut siku

• Pengemasan: kantong PE/tabung/nampan

Proses Kustom Langkah

1. Pengumpulan Persyaratan → 2. Evaluasi Teknis & Penawaran → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (kontak R, retensi, reflow) & Persetujuan → 6. Produksi Massal → 7. QC Akhir & Pengiriman.

Layanan kami

Ketersediaan & Kebijakan Sampel

Sampel akan dikirimkan kepada pelanggan kami secara gratis atas permintaan mereka, selama mereka bersedia membayar ongkos kirim, atau kami dapat membayar ongkos kirim untuk beberapa pelanggan lama dari pihak kami juga, atau pelanggan dapat membayar ongkos kirim di muka, dan kami juga dapat mengirimkan sampel dengan kurir kami.

Jaminan/Garansi/Syarat dan Ketentuan

Kami memberikan jaminan kualitas produk.
Pengiriman cepat 15 hari terjamin.
Syarat pembayaran termasuk T/T, tetapi tunduk pada negosiasi, seperti L/C, PayPal, Western Union, dan lainnya.

Layanan Purna Jual

Layanan prima ditawarkan melalui jaringan kantor dan kantor pusat kami.
Silakan hubungi departemen penjualan pemasaran kami baik melalui telepon atau email, atau jika nyaman, kunjungi kantor kami.
Selain layanan yang ramah, kami menawarkan harga yang paling kompetitif dan jadwal yang fleksibel.

FAQ

T: Berapa MOQ Anda?

J: MOQ kami biasanya 1000 pcs, tetapi kami menerima jumlah pesanan kecil untuk pengujian.

T: Bisakah saya mengunjungi pabrik Anda?

J: Selamat datang untuk mengunjungi pabrik kami, dan kami akan menunjukkan proses produksi profesional kami, dan berharap kami dapat memiliki kerja sama jangka panjang dengan Anda.

T: Berapa waktu sampel Anda? Berapa waktu pengiriman Anda?

J: 7 hari untuk sampel, dan 15-20 hari untuk produksi massal. Tergantung pada kuantitas.

T: Bagaimana cara memeriksa barang saya?

J: Anda dapat memeriksa dengan mengunjungi pabrik, atau meminta pihak ketiga untuk memeriksa, atau dengan pemeriksaan gambar.

T: Berapa biaya pengiriman ke negara saya?

J: Ongkos kirim akan diberikan oleh perusahaan pengiriman berdasarkan Berat Kotor dan CBM Anda.

T: Bagaimana saya tahu jika Anda mengirim pesanan saya?

J: Nomor pelacakan (DHL, UPS, FedEx, TNT, EMS, dll.), Air Waybill, atau B/L melalui Laut akan dikirimkan kepada Anda segera setelah barang Anda dikirim. Kami juga memantau pengiriman dan memberi tahu Anda. Layanan purna jual yang membantu disediakan. Kami mendukung apa yang Anda jual.

T: Bisakah saya membuat produk yang dipersonalisasi/disesuaikan?

 J: Tentu, kirimkan saja gambar atau sampel Anda.
