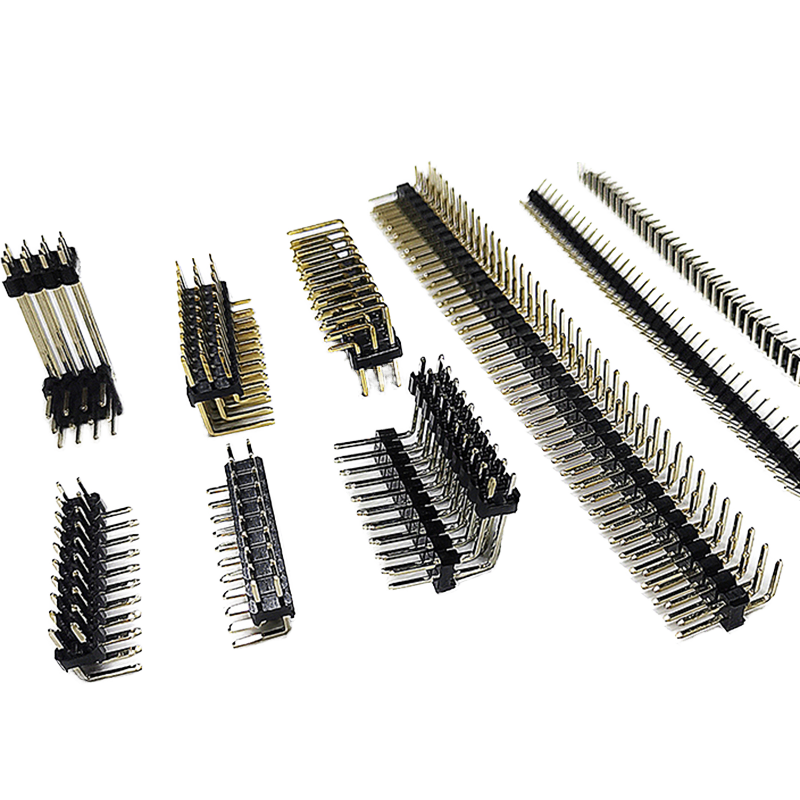

Konektor Header Pin Pria Baris Ganda 2.54mm Pitch, Strip Header Berlapis Emas PCB Lurus

Deskripsi Produk

Gambaran Umum

Header Pin Pria Lurus Baris Ganda 2.54mm adalah interkoneksi grid 0.1" yang paling umum: pin persegi kuningan Ø0.64mm ditekan ke dalam isolator PBT hitam UL94 V-0, melalui lubang 180°, dilapisi kilau emas di atas nikel di zona sambungan. Disediakan sebagai stik 101.6mm yang dapat dipatahkan (baris ganda 2&kali;40) yang dapat dipatahkan setiap 2.54mm menjadi 2&kali;2 / 2&kali;5 / 2&kali;20 dll. – klon mekanis persis dari Connfly DS1021-2X40SF133-B dan seri lurus baris ganda SEKORM Z-213 2213S-40G.

Ini menyambung dengan header wanita standar 2.54mm, housing crimp DuPont, dan soket papan dasar Arduino/STM32. Ekor solder gelombang THT standar 3.0mm; 6.0mm (6T) dan total pin 10.8mm (klon Connfly 2&kali;40) juga tersedia.

Bahan

• Isolator: PBT  hitam UL94 V-0; opsi PA6T (ICKEY 6T) untuk gelombang bebas timbal 260°C; opsi Nylon 6T/GWT 750°C

• Pin: Kuningan C2680 Ø0.64mm persegi; opsi perunggu fosfor C5210 untuk >500 siklus

• Pelapisan: Kilau Emas 0.05µm di atas 50µ" Ni di zona sambungan 5.84mm; timah matte 2–3µm di ekor 3.0mm; emas selektif 30µ" (0.76µm)opsi di MOQ 500pc (

• Opsi Plastik: tinggi plastik tunggal 2.5mm / diperkuat plastik ganda (anti-bengkok)

Industri Aplikasi

• Papan pengembangan / kit evaluasi– strip pria Arduino Mega/Uno, header STM32 Nucleo, header tumpuk Raspberry Pi HAT (pin panjang 6T/10.8mm)

• Backplane industri– kartu I/O PLC, pengontrol rel DIN, THT 2&kali;20 ke FR4 1.6mm

• Pengujian & pengukuran– pin fixture ATE, papan burn-in, pelat adaptor pogo

• Konsumen/peralatan– papan kontrol mesin cuci, PCB pengisi daya, rantai daisy modul LED

• Auxiliary otomotif– modul lampu mobil, bus sinyal 5V/12V (kilau emas anti-oksidasi)

• Sub-papan medis– plugin monitor pasien, mezzanine penganalisis (versi emas 30µ")

Opsi Kustomisasi

• Jumlah: 2&kali;2 / 2&kali;3 / 2&kali;5 / 2&kali;10 / 2&kali;20 / 2&kali;40  (stik yang dapat dipatahkan)

• Plastik: tunggal (2.5mm) / diperkuat ganda

• Ekor pin: 3.0mm (standar) / 6.0mm (6T) / total 10.8mm (klon Connfly) / 8.5 / 11.96mm

• Isolator: PBT hitam (standar) / PA6T / Nylon 6T / LCP / warna

• Pelapisan: kilau emas / 30µ" selektif  / timah penuh / dupleks (sambungan Au + ekor Sn)

• Bahan pin: kuningan (standar) / perunggu fosfor

• Pengemasan: kantong PE/tabung/nampan

Proses Kustom Langkah

1. Pengumpulan Persyaratan → 2. Evaluasi Teknis & Penawaran → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (kontak R, retensi, reflow) & Persetujuan → 6. Produksi Massal → 7. QC Akhir & Pengiriman.

Layanan kami

Ketersediaan & Kebijakan Sampel

Sampel akan dikirimkan kepada pelanggan kami secara gratis atas permintaan mereka, selama mereka bersedia membayar ongkos kirim, atau kami dapat membayar ongkos kirim untuk beberapa pelanggan lama dari pihak kami juga, atau pelanggan dapat membayar ongkos kirim di muka, dan kami dapat mengirimkan sampel dengan kurir kami juga.

Jaminan/Garansi/Syarat dan Ketentuan

Kami memberikan jaminan kualitas produk.
Pengiriman cepat 15 hari dijamin.
Syarat pembayaran termasuk T/T, tetapi tunduk pada negosiasi, seperti L/C, PayPal, Western Union, dan lainnya.

Layanan Purna Jual

Layanan prima ditawarkan melalui jaringan kantor dan kantor pusat kami.
Silakan hubungi departemen penjualan pemasaran kami baik melalui telepon atau email, atau jika nyaman, kunjungi kantor kami.
Selain layanan yang ramah, kami menawarkan harga yang paling kompetitif dan penjadwalan yang fleksibel.

FAQ

T: Berapa MOQ Anda?

A: MOQ kami biasanya 1000 pcs, tetapi kami menerima jumlah pesanan kecil untuk pengujian.

T: Bisakah saya mengunjungi pabrik Anda?

A: Selamat datang untuk mengunjungi pabrik kami, dan kami akan menunjukkan proses produksi profesional kami, dan berharap kami dapat memiliki kerja sama jangka panjang dengan Anda.

T: Berapa waktu sampel Anda? Berapa waktu pengiriman Anda?

A: 7 hari untuk sampel, dan 15-20 hari untuk produksi massal. Tergantung pada kuantitas.

T: Bagaimana cara memeriksa barang saya?

A: Anda dapat memeriksa dengan mengunjungi pabrik, atau meminta pihak ketiga untuk memeriksa, atau dengan pemeriksaan gambar.

T: Berapa biaya pengiriman ke negara saya?

A: Ongkos kirim akan diberikan oleh perusahaan pengiriman berdasarkan Berat Kotor dan CBM Anda.

T: Bagaimana saya tahu jika pesanan saya dikirim?

A: Nomor pelacakan (DHL, UPS, FedEx, TNT, EMS, dll.), Air Waybill, atau B/L melalui Laut akan dikirimkan kepada Anda segera setelah barang Anda dikirim. Kami juga memantau pengiriman dan memberi tahu Anda. Layanan purna jual yang membantu disediakan. Kami mendukung apa yang Anda jual.

T: Bisakah saya membuat produk yang dipersonalisasi/disesuaikan?

 A: Tentu, kirimkan saja gambar atau sampel Anda.
