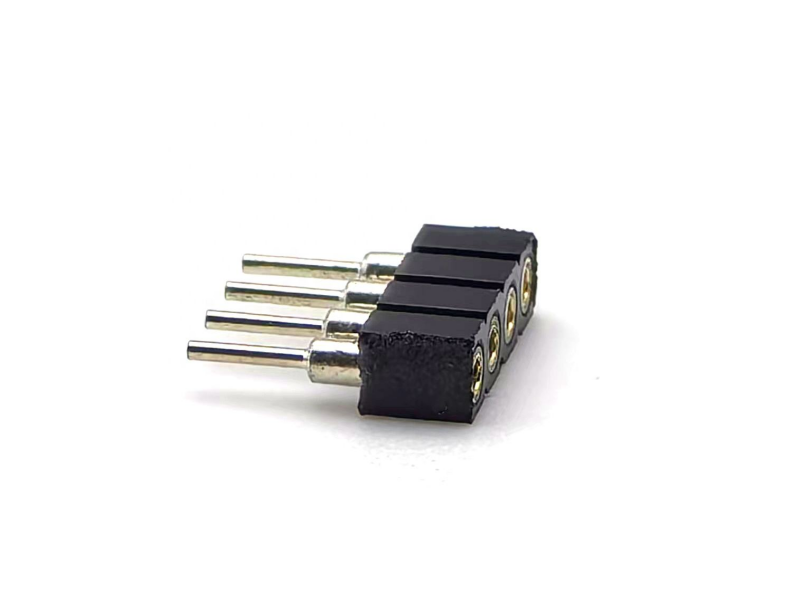

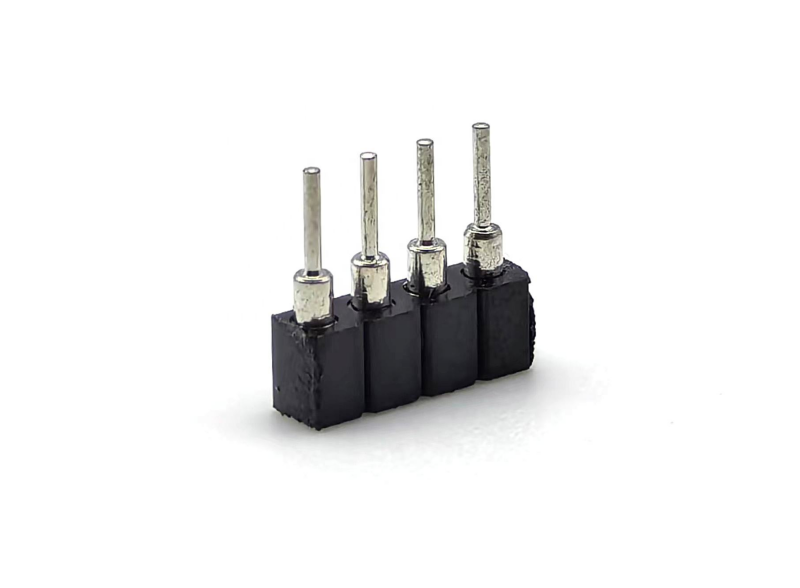

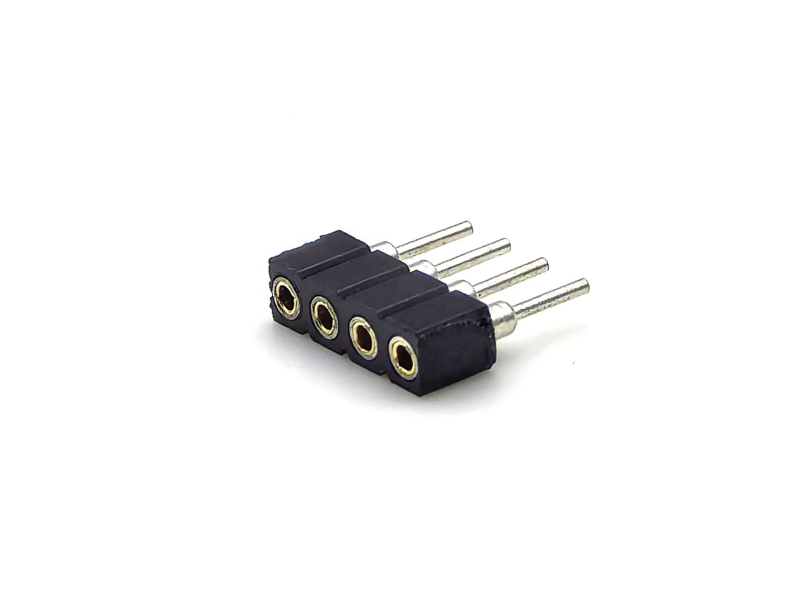

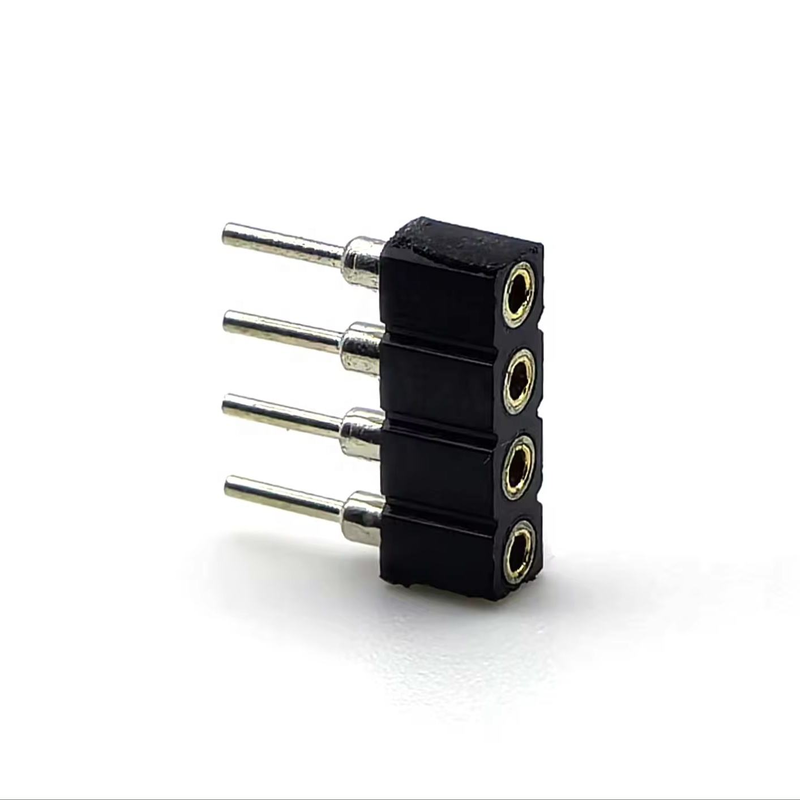

2.54mm Pitch DIN Brass Female Round Header Connector PPS Housing H3.0mm 1*4P Untuk PCBA

Sorotan

• Kontak betina kuningan bundar standar DIN, gaya penjepitan stabil untuk koneksi PCB yang rentan terhadap getaran
• Rumah PPS H3.0mm profil rendah suhu tinggi, tahan api UL94V-0, tahan deformasi panas solder
• Pitch universal 2.54mm, baris tunggal 1*4P, terukur 3A /600V, cocok untuk interkoneksi papan ke papan sinyal & daya rendah
• Toleransi dimensi konsisten, kompatibel dengan header pin jantan 2.54mm arus utama, opsi multi-pelapisan tersedia
• Sesuai RoHS & REACH, pasokan stabil volume untuk produksi massal industri & tertanam

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Elektrikal

Panduan Lingkungan & Penyolderan

Fitur Produk

1. Kontak betina kuningan mesin bundar, diameter dalam seragam, tekanan kontak stabil di bawah getaran & ayunan suhu
2. Housing plastik suhu tinggi PPS, tinggi tumpuk rendah H3.0mm, peringkat api UL94V-0, anti-deformasi selama penyolderan
3. Pitch standar 2.54mm, tata letak baris tunggal 1*4P, desain footprint PCB yang mudah
4. Terukur 3A per kontak, tegangan dielektrik 600V, menangani sirkuit sinyal dan daya rendah campuran
5. Pemasangan PCB through-hole, retensi mekanis yang kuat setelah penyolderan
6. Pelapisan kontak yang dapat disesuaikan: timah, nikel, emas kilat untuk permintaan ketahanan korosi yang berbeda
7. Sesuai RoHS / REACH, siklus pasangan mekanis kelas industri ≥500 kali

Keunggulan Produk

1. Housing suhu tinggi PPS vs PA66/PBT biasa: Kinerja anti-melengkung yang lebih baik dalam penyolderan gelombang; lebih sedikit bagian yang ditolak selama perakitan massal
2. Soket betina kuningan bundar standar DIN: Gaya penjepitan yang lebih seragam daripada kontak yang dicap; risiko sinyal intermiten yang lebih sedikit di bawah getaran, cocok untuk peralatan industri
3. Tinggi profil rendah H3.0mm: menghemat ruang tumpuk vertikal untuk modul PCB tertanam yang ringkas
4. Peringkat tegangan tinggi 600V: melebihi header betina biasa 250V, mendukung koneksi jalur daya tambahan daya rendah selain transmisi sinyal
5. Interoperabilitas penuh: langsung berpasangan dengan header pin jantan 2.54mm yang tersedia di pasaran, tidak memerlukan bagian pasangan khusus, pengadaan BOM yang mudah
6. Pilihan pelapisan fleksibel: menyeimbangkan biaya dan permintaan anti-oksidasi untuk skenario produk konsumen, industri, dan peralatan uji

Aplikasi

• Papan kontrol industri, modul periferal PLC
• Sistem tertanam, komputer papan tunggal, papan pengembangan & uji
• Gerbang IoT, interkoneksi internal modul sensor
• Peralatan instrumen & pengukuran
• Antarmuka sinyal bantu catu daya
• Koneksi internal PCB peralatan otomasi
• Modul sinyal medis non-kritis

Opsi Kustomisasi

1. Konfirmasikan pitch secara ketat sebagai 2.54 mm; verifikasi footprint PCB Anda sebelum memesan; jangan mencampur-gunakan dengan bagian pitch 2.0 mm /1.27 mm.
2. Pilihan tinggi: pilih H3.0mm saat ruang vertikal terbatas; kami mendukung ketinggian housing alternatif berdasarkan permintaan.
3. Bedakan tipe kontak: pilih soket betina bundar ini jika lingkungan kerja Anda memiliki getaran; header betina kontak persegi lebih cocok untuk skenario konsumen statis saja.
4. Saran pelapisan:
   • Pelapisan timah: hemat biaya untuk produk konsumen statis dalam ruangan
   • Pelapisan emas kilat: lebih disukai untuk port uji, sering colok-cabut, lingkungan kerja kelembaban tinggi
5. Batas listrik: jangan melebihi arus kontinu 3A per pin; untuk sirkuit yang membutuhkan daya tinggi, tingkatkan ke seri konektor berarus lebih tinggi.
6. Pemasangan: model ini adalah tipe through-hole THT; hubungi kami jika Anda memerlukan varian SMT surface-mount.
