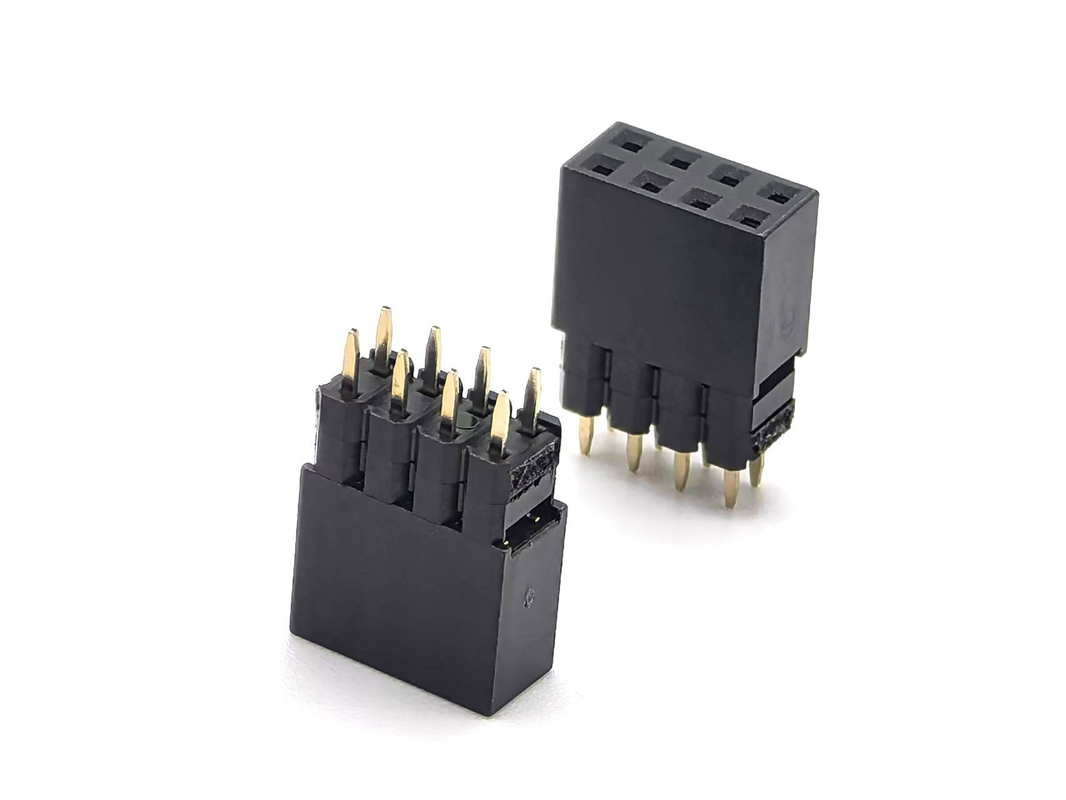

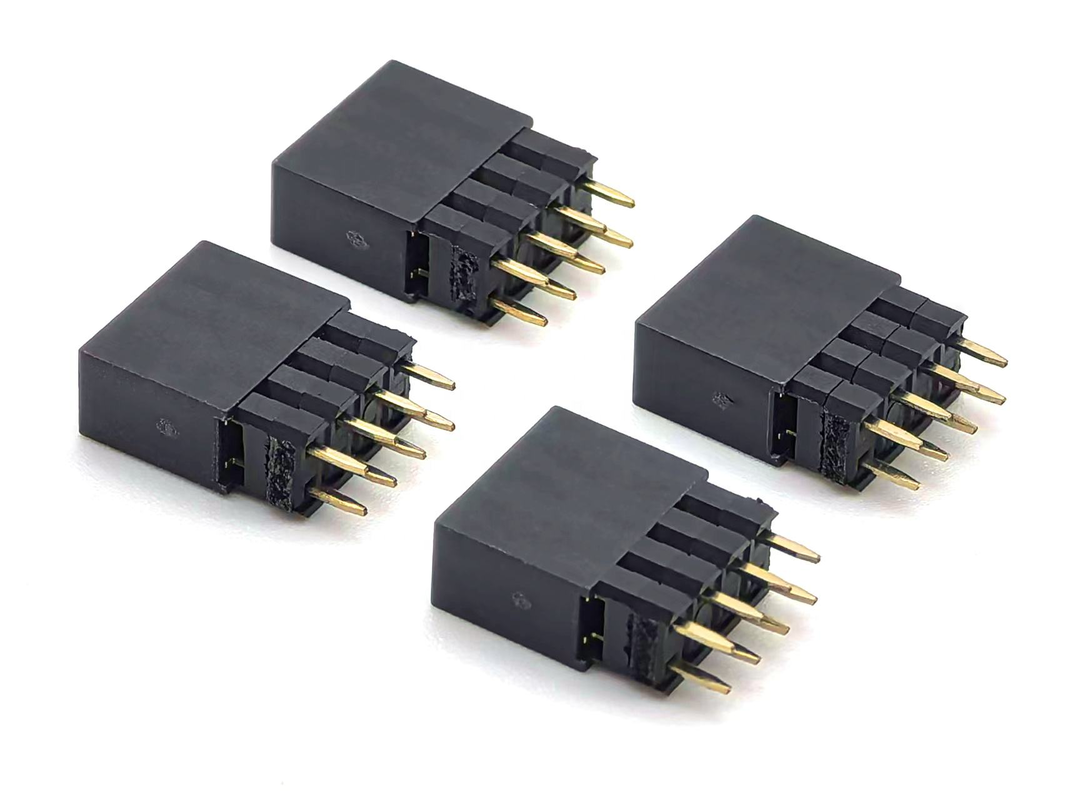

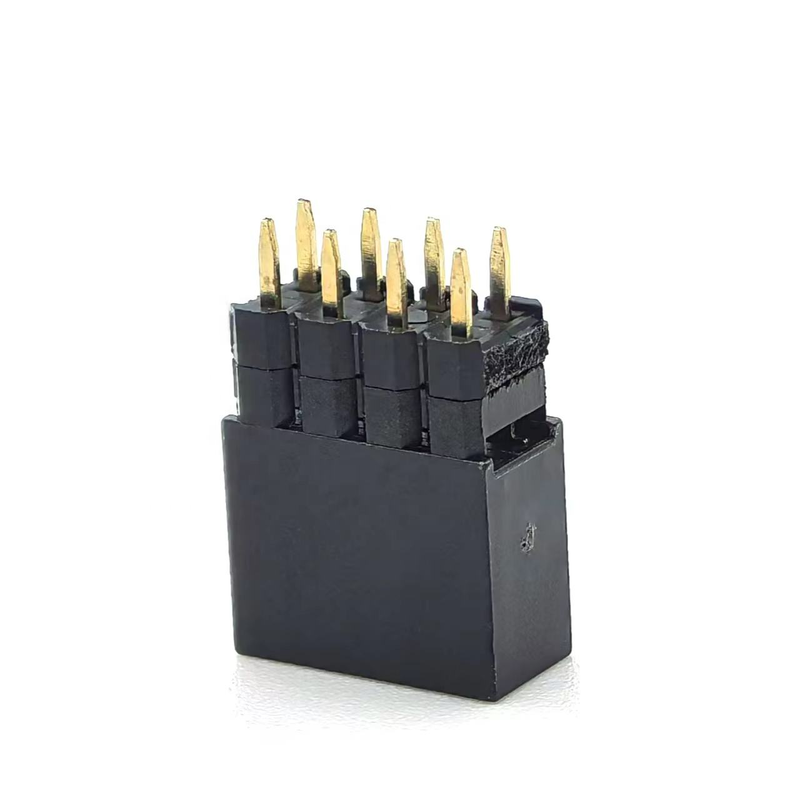

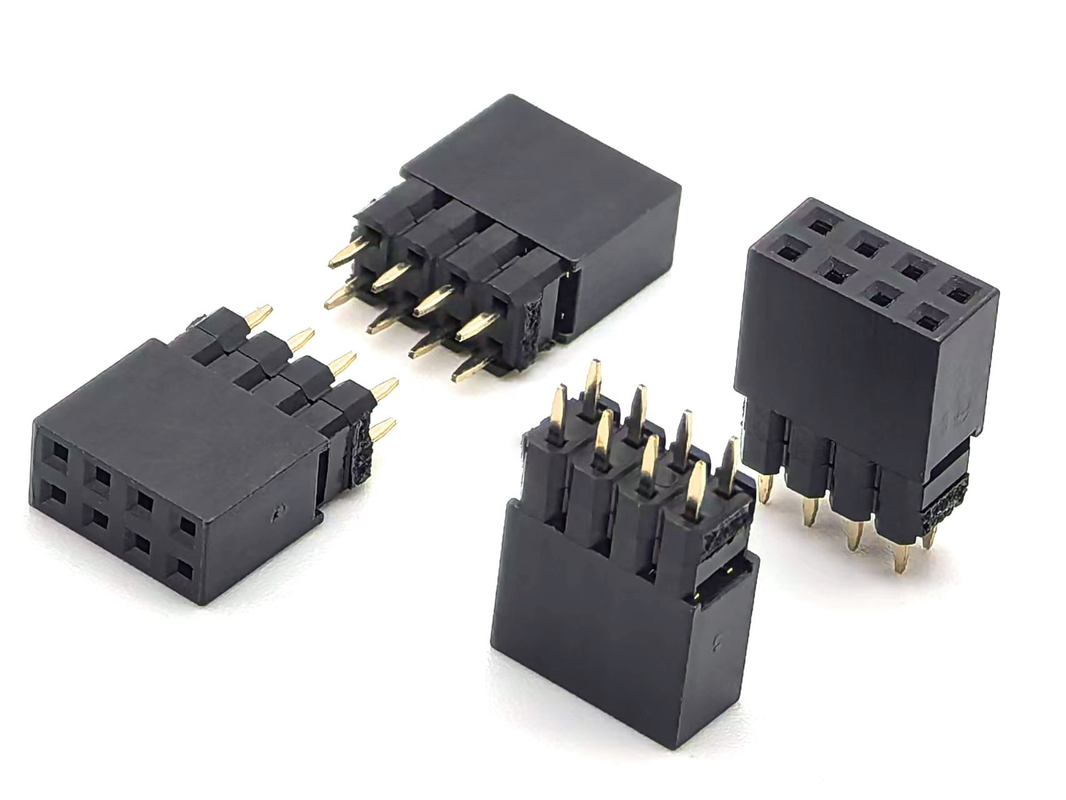

2.54mm Pitch DIN Brass Female Header Connector Dual Row Stack 2mm H2.0 PCB Nylon 600V 3A H12.5mm 2*4P

Sorotan

• Pitch DIN Standar 2.54mm(0.100"), susun ganda dua baris 2*4P, tinggi total H12.5mm, tinggi tumpuk 2.0mm
• Terminal kontak Kuningan, housing Nilon UL94V‑0, terukur 3A / 600V untuk koneksi tumpuk papan ke papan sinyal & daya rendah
• Retensi mekanis yang dioptimalkan, kinerja kontak yang stabil, kompatibel dengan header pin pria 2.54mm arus utama
• Sesuai RoHS & REACH, mendukung pelapisan khusus, jumlah pin, dan modifikasi pasca untuk proyek PCB industri & konsumen

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Elektrikal

Panduan Lingkungan & Penyolderan

Fitur Produk

1. Desain mezzanine tumpuk-ke-tumpuk, tinggi total H12.5mm, jarak tumpuk 2.0mm untuk tata letak tumpuk PCB multi-lapisan
2. Balok kontak kuningan konduktivitas tinggi, gaya pegas yang konsisten untuk meminimalkan resistansi kontak selama siklus pasangan berulang
3. Housing tahan api Nilon UL94V‑0, ketahanan yang sangat baik terhadap kejutan termal selama penyolderan gelombang reflow
4. Toleransi pitch DIN 2.54mm yang ketat, interoperabilitas sempurna dengan header pin pria 2.54mm standar industri
5. Rating elektrik 3A / 600V, menangani transmisi sinyal campuran dan catu daya daya rendah
6. Pemasangan PCB lubang tembus; tiang penentu posisi opsional tersedia untuk anti-misalignment selama perakitan
7. Bahan mentah sesuai RoHS; pelapisan kontak dapat disesuaikan: timah, emas kilat, emas selektif berdasarkan permintaan

Keunggulan Produk

1. Dimensi yang dioptimalkan untuk tumpuk: Bodi H12.5mm + tinggi tumpuk 2.0mm, mengatasi masalah ketidakcocokan tinggi untuk tumpuk papan anak multi-lapisan, tidak perlu spacer tambahan.
2. Balok kontak kuningan: Retensi pegas superior dibandingkan paduan tembaga biasa, risiko koneksi longgar yang lebih rendah di bawah getaran dalam skenario industri.
3. Housing nilon: Stabilitas termal lebih baik dibandingkan PBT, deformasi lebih sedikit selama penyolderan gelombang untuk produksi PCBA bervolume tinggi.
4. Pitch standar DIN: Konsistensi dimensi yang ketat, risiko pengerjaan ulang nol saat mengganti header wanita tumpuk 2.54mm setara Molex / TE.
5. Kustomisasi fleksibel: Sesuaikan jumlah pin, pelapisan, dan tiang penentu posisi tanpa biaya NRE tinggi; dukung pesanan prototipe batch kecil dan produksi massal.

Aplikasi

• Kontrol industri: Modul periferal PLC, papan akuisisi data, unit kontrol relai
• Perangkat keras tertanam: Papan pengembangan, perisai ekspansi MCU, modul tumpuk gateway sensor IoT
• Elektronik konsumen: Panel kontrol rumah pintar, papan driver LED, rakitan catu daya berukuran kecil
• Instrumen & Meter: Peralatan uji, perangkat pengukur genggam, sub-papan PCB bantu medis
• Elektronik bantu otomotif: Papan ekspansi sinyal non-keselamatan, modul koneksi sensor di dalam kendaraan

Opsi Kustomisasi

1. Konfirmasikan persyaratan tinggi tumpuk: Model ini menyediakan celah tumpuk 2.0mm; hubungi kami jika Anda memerlukan tinggi tumpuk alternatif.
2. Beban listrik: Jaga arus per pin di bawah 3A; gunakan konektor arus lebih tinggi jika jalur daya melebihi peringkat ini.
3. Pemilihan pelapisan: Pilih pelapisan emas kilat untuk lingkungan bergetar tinggi / lembab; pelapisan timah untuk proyek konsumen dalam ruangan yang sensitif terhadap biaya.
4. Jejak PCB: Ikuti dengan ketat jejak lubang tembus baris ganda 2.54mm; aktifkan tiang penentu posisi jika perakitan Anda memerlukan anti-offset.
5. Pasangan pasangan: Cocokkan dengan header pin pria baris ganda 2.54mm standar; hindari mencampur pasangan dengan pitch non-standar.
6. Skenario suhu: Untuk kerja berkelanjutan di atas 85 ℃, rekomendasikan kontak berlapis emas untuk mencegah sinyal intermiten yang disebabkan oleh oksidasi.
