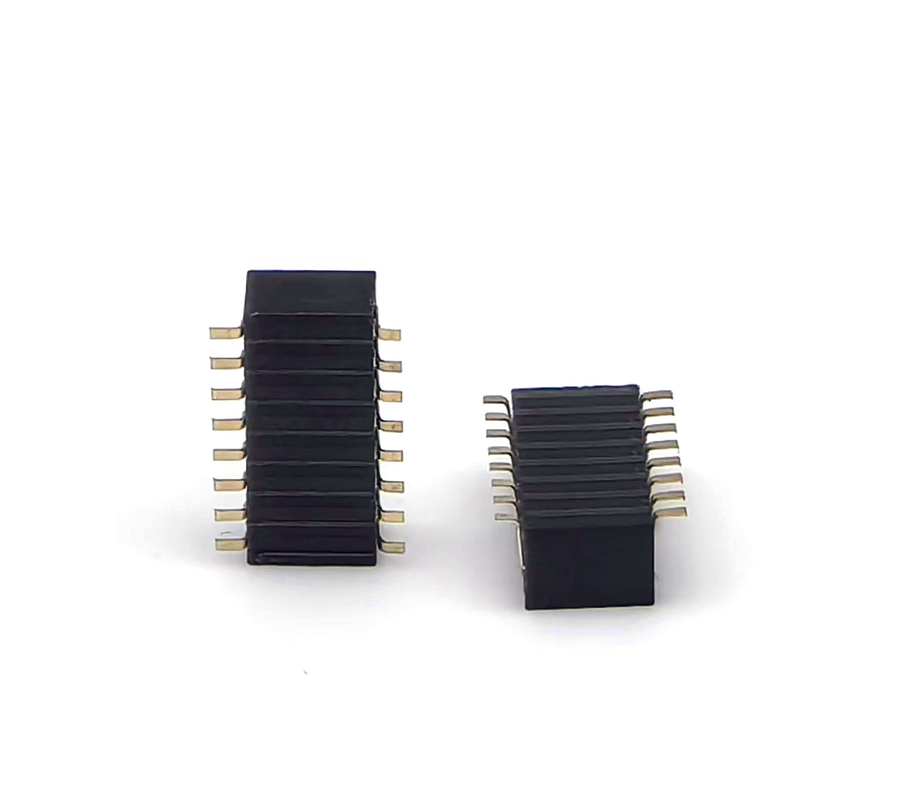

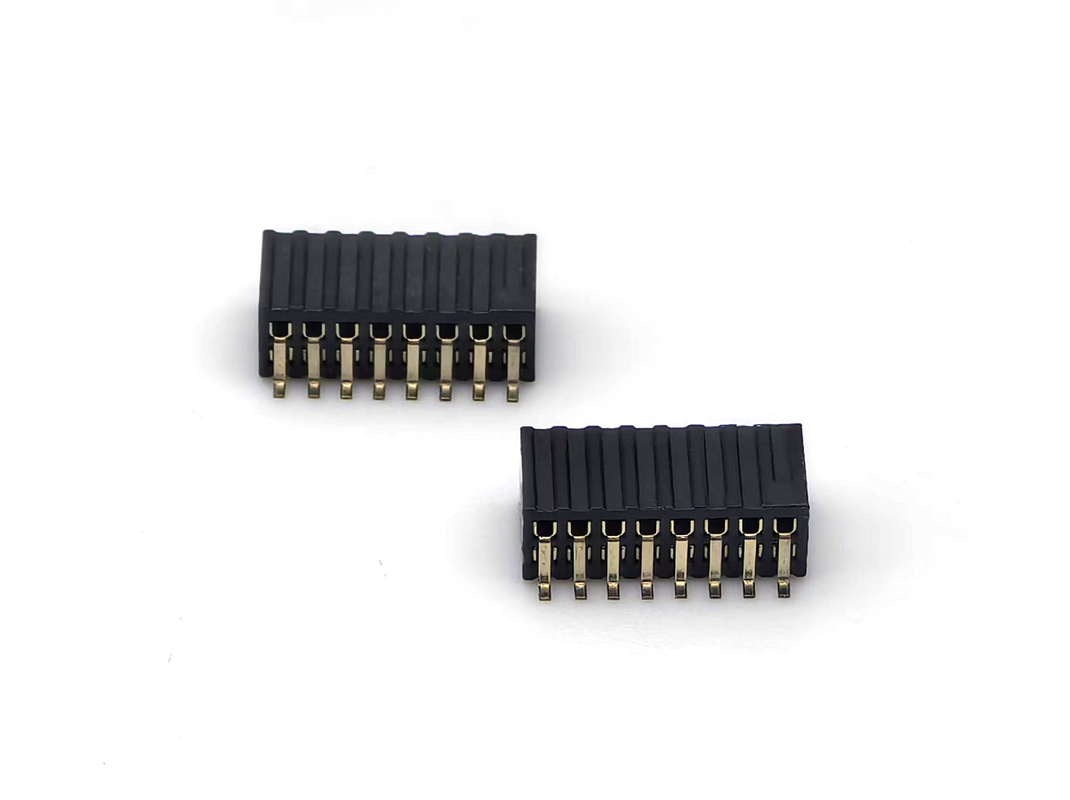

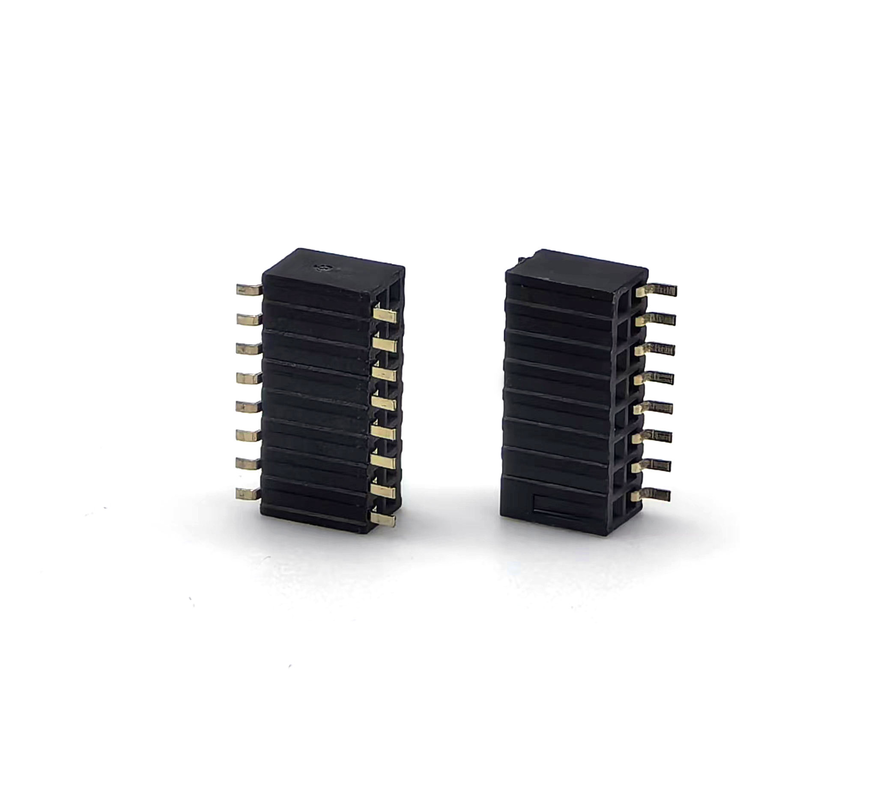

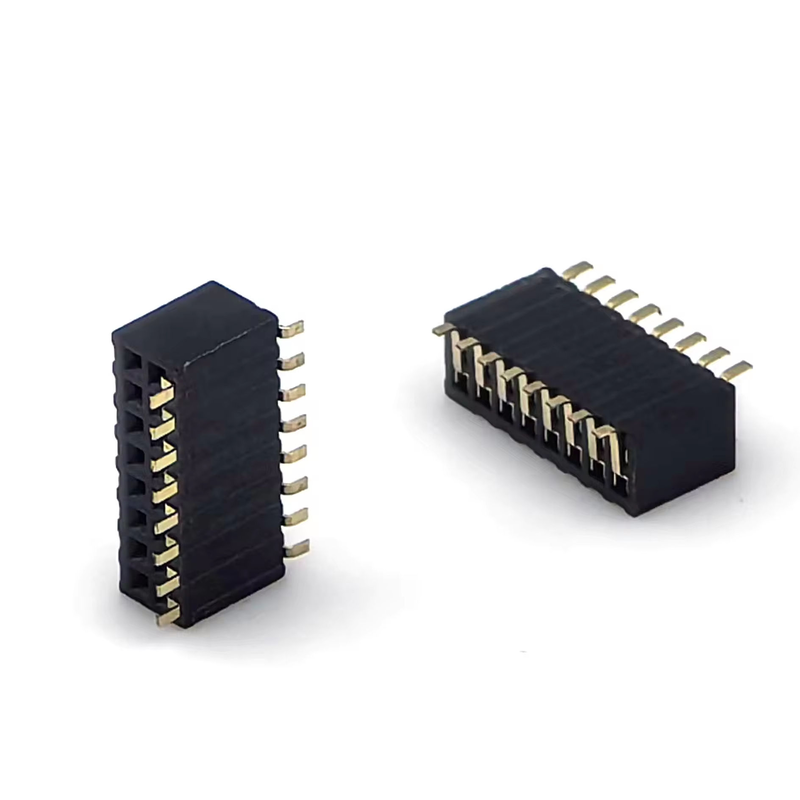

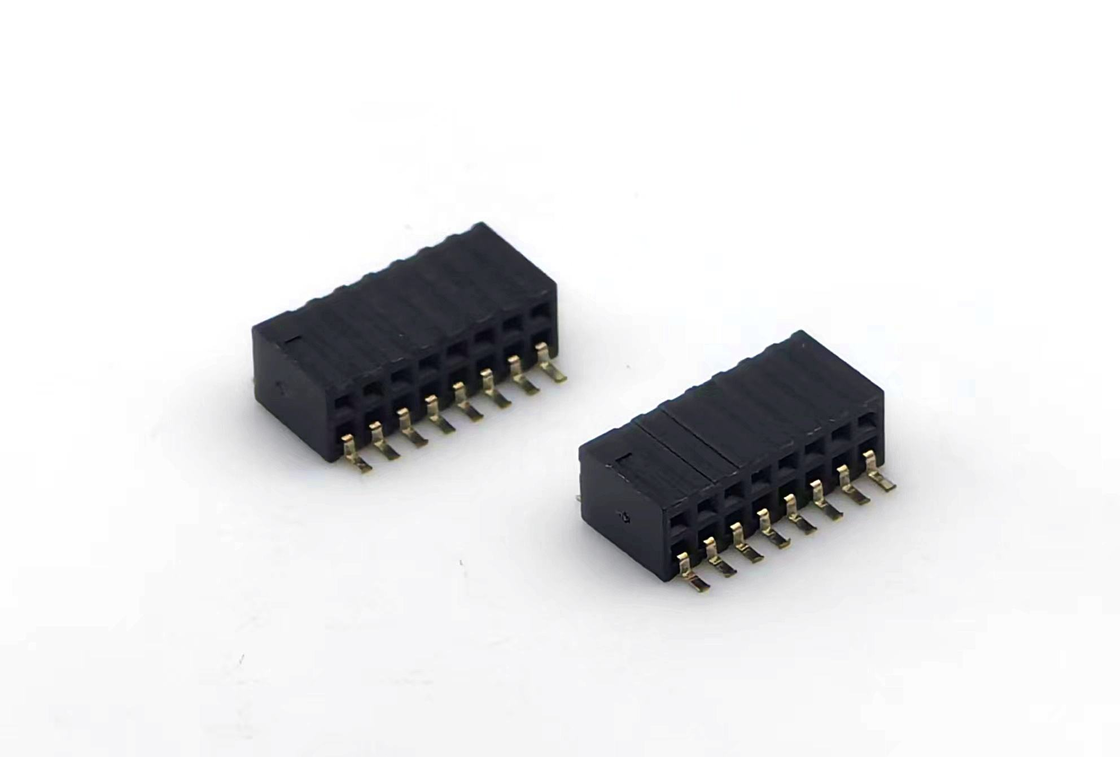

1.27mm Pitch Female Header Connector Dual Row Side Entry SMT PCB Adapter Brass Contact Nylon Housing H3.45mm 2*8P

Sorotan

• Desain baris ganda masuk samping SMT, profil rendah H3.45mm, menghemat ruang PCB vertikal untuk rakitan bertumpuk
• Pitch halus 1.27mm (0.050"), tata letak kepadatan tinggi 2*8P untuk koneksi sinyal papan-ke-papan yang ringkas
• Kontak Kuningan + housing Nilon UL94V-0, konduktivitas stabil, kompatibel dengan penyolderan ulang untuk produksi SMT otomatis penuh
• Kemasan tape-and-reel tersedia, siap pakai untuk produksi massal pick-and-place; sesuai RoHS & REACH
• Varian pelapisan & jumlah pin kustom didukung untuk proyek prototipe rekayasa & pesanan volume

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Elektrikal

Panduan Lingkungan & Penyolderan

Fitur Produk

1. Orientasi koneksi horizontal masuk samping, ideal untuk persyaratan struktur mekanis pasang samping
2. Konfigurasi baris ganda 2*8P, pitch 1.27mm, jejak ringkas untuk memaksimalkan area yang dapat digunakan PCB
3. Tinggi housing terkontrol H3.45mm, toleransi dimensi konsisten untuk penumpukan PCB yang presisi
4. Balok kontak kuningan elastis tinggi, resistansi kontak stabil terhadap getaran & guncangan kecil
5. Housing nilon UL94V-0 tahan api, tahan siklus termal SMT reflow standar
6. Terminal gull-wing SMT, pengemasan tape-and-reel untuk manufaktur pick-and-place otomatis
7. Material sesuai RoHS; opsi pelapisan flash emas, emas selektif, timah untuk tingkat keandalan yang berbeda
8. Takik polarisasi tersedia berdasarkan permintaan untuk mencegah kesalahan koneksi terbalik

Keunggulan Produk

1. Keunggulan struktural masuk samping: Mengatasi kendala desain di mana header masuk atas vertikal tidak dapat dipasang; pasang samping horizontal cocok untuk ruang interior selungkup yang sempit.
2. Kepadatan & kemampuan manufaktur yang seimbang: Pitch 1.27mm mencapai perutean sinyal kepadatan tinggi, masih kompatibel dengan jalur produksi SMT standar, tidak perlu peningkatan peralatan khusus.
3. Kinerja kontak kuningan: Konduktivitas listrik yang baik dan gaya retensi pegas, mempertahankan integritas sinyal yang stabil di bawah skenario getaran sedang.
4. Tinggi terkontrol H3.45mm: Tinggi housing tetap menghilangkan risiko penyimpangan tinggi tumpukan untuk modul bertumpuk multi-papan.
5. Layanan sumber daya yang fleksibel: Mendukung uji sampel, modifikasi jumlah pin, dan kustomisasi pelapisan; bertindak sebagai alternatif hemat biaya untuk produk bermerek internasional yang setara.
6. Pengemasan siap produksi: Pasokan tape-and-reel cocok langsung dengan alur kerja pick-and-place, menurunkan tingkat cacat perakitan untuk manufaktur massal.
7.


Aplikasi

• Modul kontrol industri & perangkat keras papan tunggal tertanam
• Gerbang tepi IoT, papan interkoneksi sensor
• Peralatan deteksi bantu medis portabel
• Interkoneksi internal instrumen uji & pengukuran
• Elektronik konsumen yang dapat dikenakan pintar, genggam
• Papan bantu komunikasi, koneksi antarmuka debug JTAG

Opsi Kustomisasi

1. Pasangan koneksi: Harus memilih header pin pria baris ganda pitch 1.27mm; verifikasi kompatibilitas dimensi mekanis untuk koneksi masuk samping.
2. Pengingat skenario aplikasi: Konektor ini dioptimalkan untuk transmisi tingkat sinyal, tidak dimaksudkan untuk pengiriman arus daya tinggi.
3. Aturan pemilihan pelapisan: Lingkungan dalam ruangan normal → pelapisan timah; rentan getaran / persyaratan umur panjang → flash emas; perangkat lingkungan keras → tentukan ketebalan emas kustom.
4. Pemeriksaan ruang mekanis: Konfirmasikan jarak koneksi samping horizontal di dalam selungkup untuk menghindari tabrakan housing setelah perakitan.
5. Jejak PCB: Terapkan jejak SMT masuk samping yang sesuai secara ketat; tata letak pad yang tidak tepat akan menyebabkan korsleting solder atau sirkuit terbuka.
6. Mode produksi: Untuk produksi massal, pilih pengemasan tape-and-reel; prototipe batch kecil dapat memilih pengemasan tabung.
