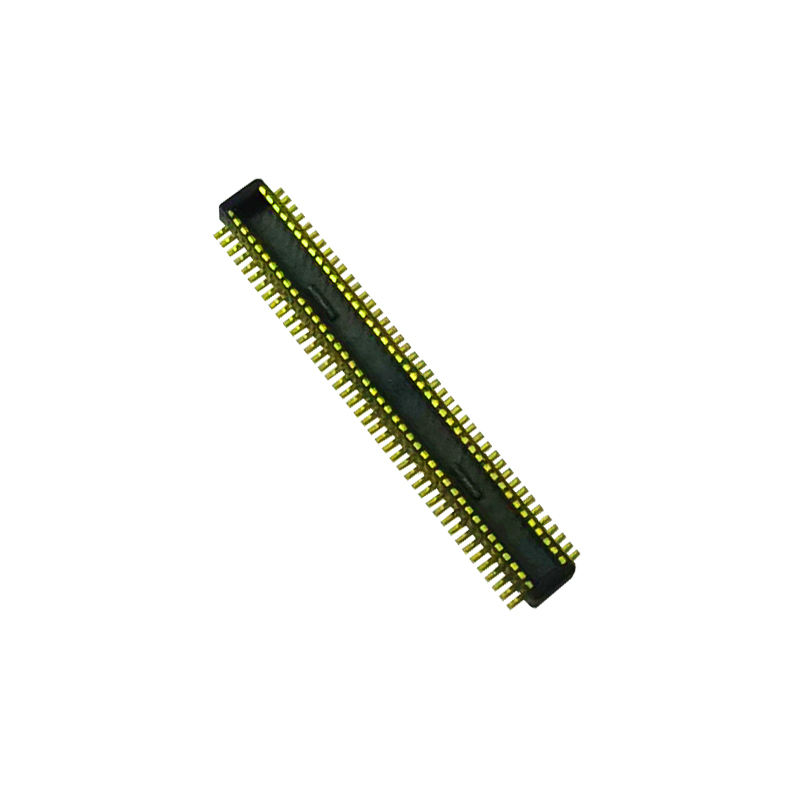

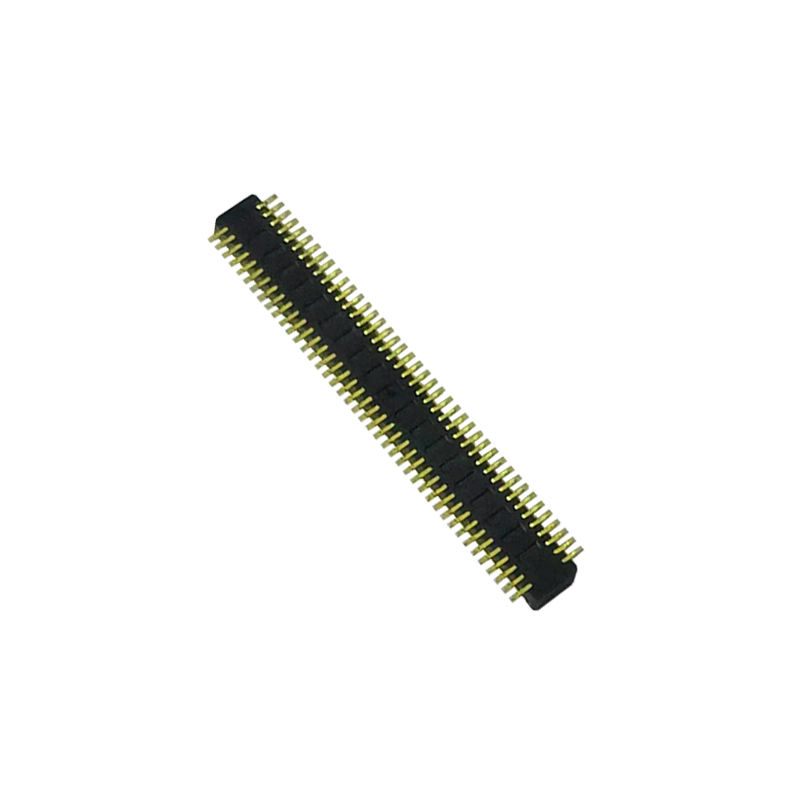

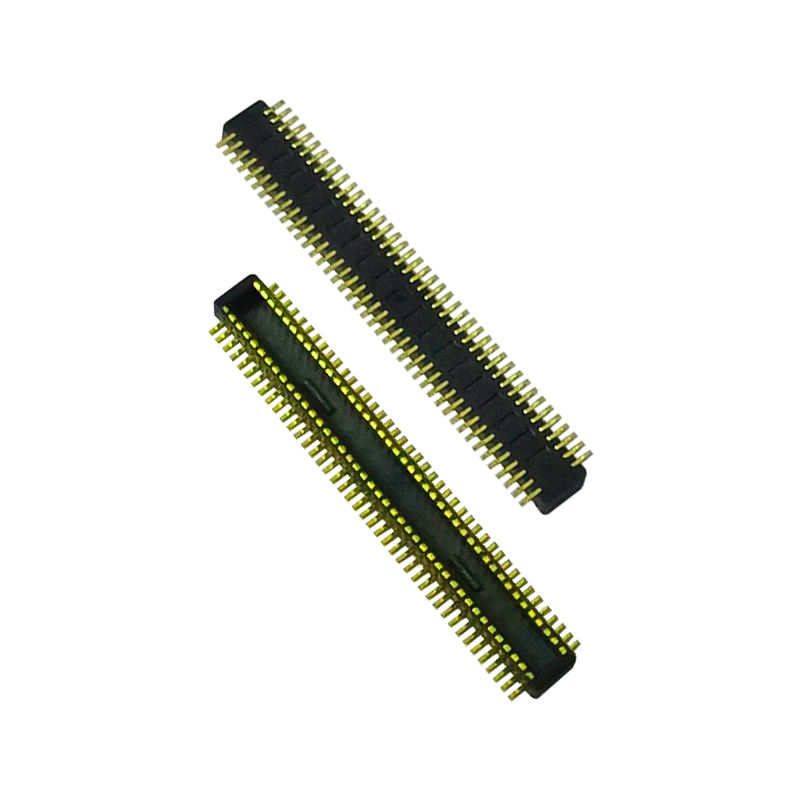

0.4mm Pitch 80P BTB Male Seat Kompatibel dengan Konektor Board to Board & Mezzanine DF40TC-80DP-0.4
Sorotan Produk
✅ Penyambungan Buta & Penyelarasan Mandiri: Rusuk pemandu terpasang untuk toleransi ketidaksejajaran 0.33mm, mencegah kerusakan pin selama penyambungan manual/otomatis; penguncian anti-terbalik untuk menghindari penyisipan yang salah
✅ Kinerja Kecepatan Tinggi: Mendukung sinyal hingga 20Gbps, kompatibel dengan PCIe 4.0, USB4 Gen2, pasangan diferensial kecepatan tinggi MIPI
✅ Tinggi Tersambung Terkendali: Ketinggian penumpukan stabil untuk desain jarak PCB ganda; pitch 0.4mm ringkas untuk tata letak PCB kepadatan tinggi
✅ Tape & Reel SMT: Langsung kompatibel dengan mesin pick-and-place, hasil perakitan tinggi untuk produksi massal
Deskripsi Produk
| Kategori |
Item |
Parameter |
| Listrik |
Arus Terukur |
0.3A per pin |
|
Tegangan Terukur |
30V AC/DC |
|
Resistansi Kontak Maks |
≤90mΩ |
|
Resistansi Isolasi Min |
≥50MΩ |
| Mekanik |
Pitch |
0.4mm |
|
Posisi |
80P Male |
|
Siklus Penyambungan |
30 kali |
|
Rentang Penyelarasan Mandiri |
±0.33mm |
| Material & Pelapisan |
Rumah |
LCP, UL94V-0 Hitam |
|
Material Kontak |
Perunggu Fosfor |
|
Pelapisan Kontak |
Pelapisan Emas Selektif di area penyambungan, penghalang nikel untuk mencegah solder merembes |
| Lingkungan |
Suhu Operasi |
-35℃ ~ +85℃ |
|
Suhu Penyimpanan |
-10℃ ~ +60℃ |
|
Kepatuhan |
RoHS, REACH |
| Panduan Penyolderan |
Profil Reflow |
Ikuti kurva reflow SMT standar |
|
Penyolderan Tangan |
350℃, dalam 3 detik |
Referensi Silang / Alternatif
Pengganti langsung yang kompatibel dengan Hirose DF40TC-80DP-0.4. Jejak yang sama, profil penyambungan, dan kinerja listrik. Kompatibel pin-ke-pin & jejak PCB langsung; tidak perlu desain ulang PCB untuk penggantian. Pemeriksaan silang alternatif: ketinggian tumpukan & kinerja kecepatan yang sebanding dengan seri BTB kepadatan tinggi 0.4mm Amphenol, Molex.
Fitur Produk
- Struktur anti-dummy & pemandu mandiri, mentolerir offset perakitan, mengurangi risiko penyambungan yang cacat
- Desain penghalang solder merembes, hindari kontaminasi emas selama penyolderan reflow
- Rusuk peredam kejut yang diperkuat, meningkatkan ketahanan mekanis di bawah getaran
- Bentuk faktor kepadatan tinggi yang ringkas, menghemat ruang PCB untuk perangkat ramping
- Umpan balik klik taktil yang jelas saat tersambung penuh untuk mendeteksi penyambungan yang tidak lengkap
Keunggulan Produk
- Pengganti yang ramah insinyur: Jejak yang sama dengan Hirose DF40TC-80DP-0.4, pertukaran desain cepat tanpa perubahan tata letak
- Integritas sinyal kecepatan tinggi yang stabil, crosstalk rendah untuk antarmuka kecepatan tinggi
- Kontrol koplanaritas yang ketat, mengurangi risiko batu nisan SMT & solder terbuka
- Keunggulan waktu tunggu pabrik domestik vs merek impor, rantai pasokan yang stabil
- QC internal penuh: inspeksi visual & listrik 100% sebelum pengiriman
Aplikasi
Perangkat yang dapat dikenakan,
mainboard tertanam,
sensor industri,
terminal genggam,
modul tampilan,
perangkat keras komputasi tepi AI,
peralatan medis portabel,
modul transmisi video kamera & MIPI.
Pengemasan
Tape & Reel (Reel). Pengemasan reel standar, kompatibel dengan mesin pick-and-place otomatis SMT, langsung dijalankan di lini produksi Anda.
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan Massal: 1~3 minggu
- MOQ: Dapat dinegosiasikan
- Sampel gratis tersedia; dukungan rilis sampel cepat
Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, RoHS, REACH patuh.
- Kebijakan Sampel: Sampel gratis tersedia; rilis sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; jumlah pin/ketinggian tumpukan kustom tersedia berdasarkan permintaan
- Kustomisasi: PIN kustom, ketinggian tumpukan, ketebalan pelapisan, opsi pelindung untuk persyaratan proyek khusus
- Dukungan teknik penuh: Datasheet, gambar 2D/3D, jejak PCB, laporan pengujian tersedia berdasarkan permintaan
Panduan Pemilihan Insinyur
- Konfirmasikan ketinggian penyambungan antara kedua PCB Anda terlebih dahulu; cocokkan spesifikasi ketinggian tersambung
- Verifikasi persyaratan kecepatan tinggi: dukungan 20Gbps untuk PCIe4 / USB4 / MIPI
- Konfirmasikan pengemasan reel jika Anda menggunakan perakitan otomatis SMT
- Untuk lingkungan yang sangat bergetar, validasi retensi penyambungan & struktur rusuk kejut
- Kirim gambar jejak PCB Anda untuk verifikasi pra-penyambungan sebelum pesanan massal
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya? J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang dikustomisasi dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (Transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan memeriksanya dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
