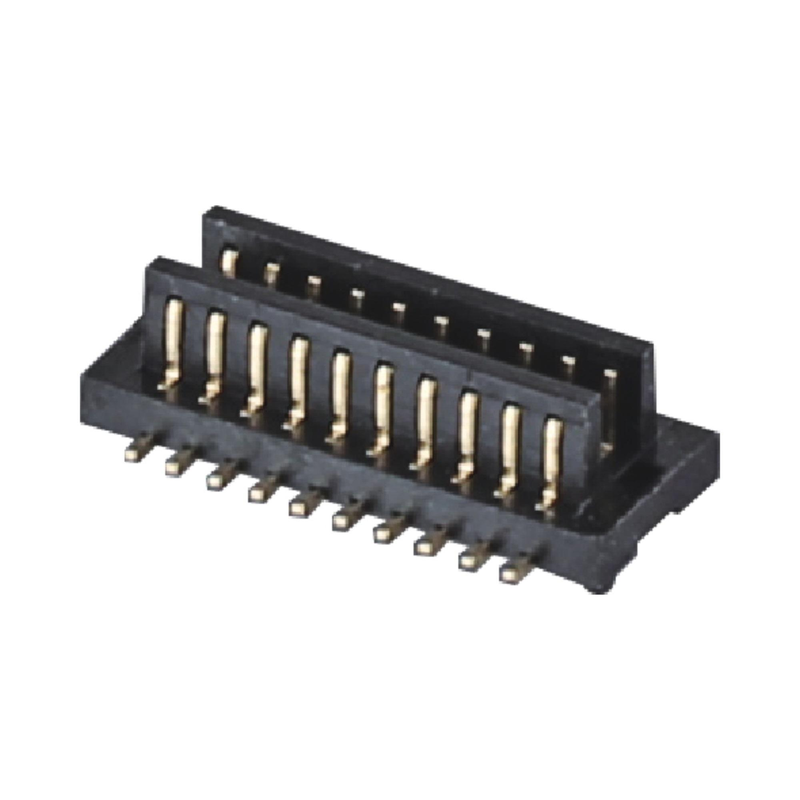

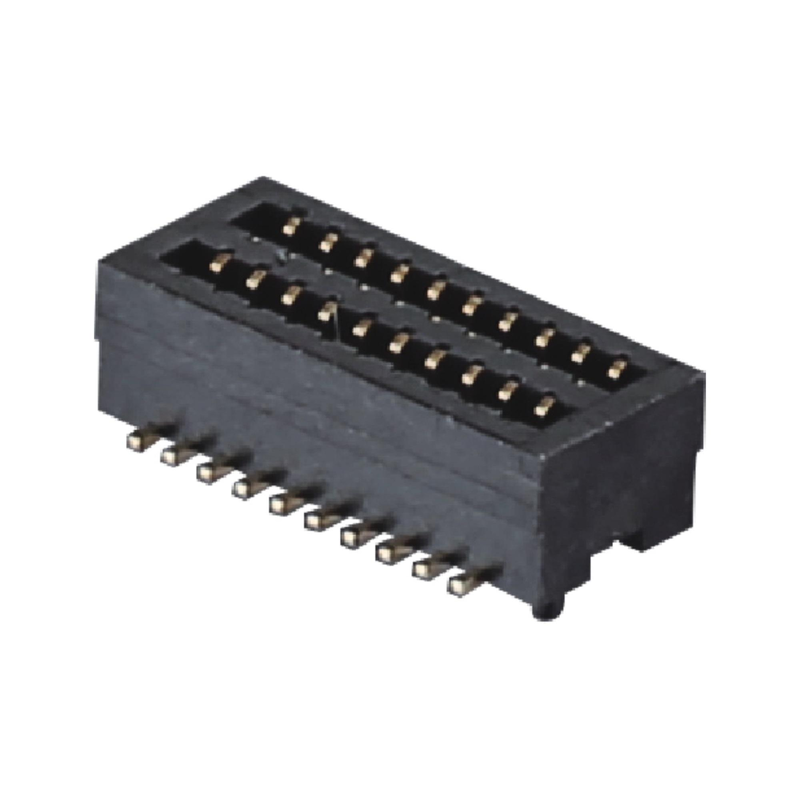

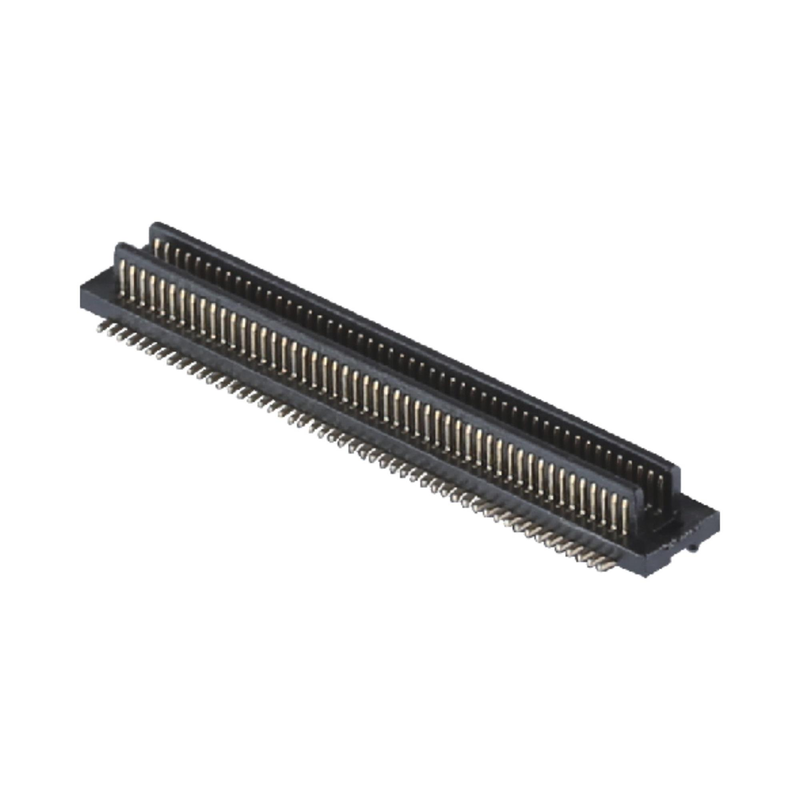

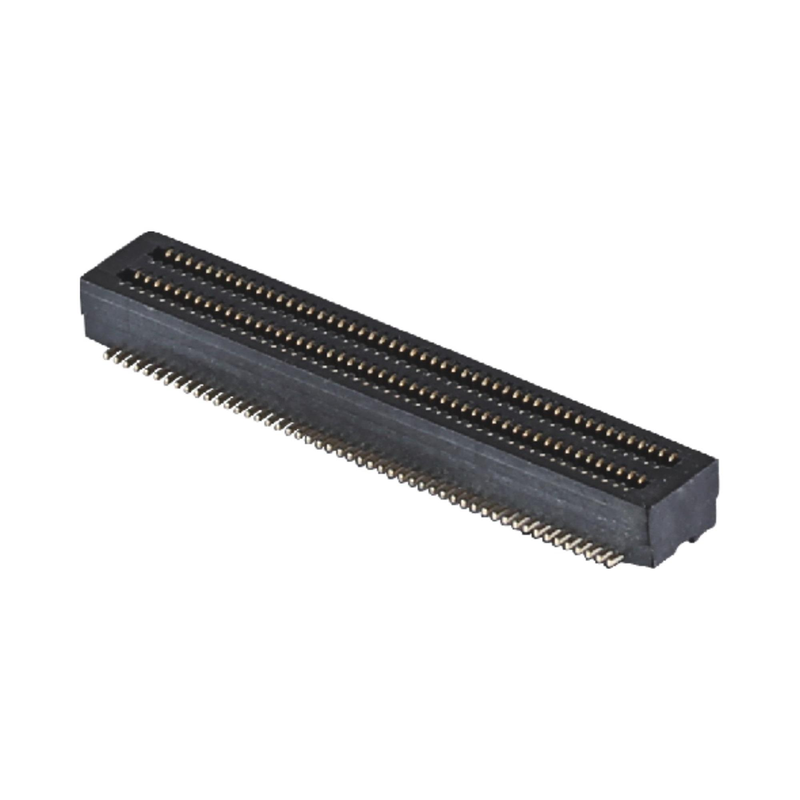

Konektor BTB Pitch 0.8mm 40 100 Pin Kecepatan Transmisi Tinggi Konektor Pria Wanita
Sorotan Produk
✅ Pencocokan Buta & Desain Anti-Salah Pasang Penyelarasan Otomatis: Struktur pemandu bawaan dengan penyerapan toleransi sumbu X/Y, mengurangi risiko kerusakan pencocokan selama perakitan manual & otomatis, mencegah penyisipan terbalik.
✅ Integritas Sinyal Kecepatan Tinggi: Desain impedansi terminal yang dioptimalkan, transmisi kecepatan tinggi yang stabil untuk jalur sinyal frekuensi tinggi.
✅ Ketinggian Terpasang yang Dapat Dikontrol: Berbagai pilihan ketinggian pencocokan tumpuk untuk memenuhi persyaratan celah PCB Anda; pitch 0.8mm yang ringkas menghemat ruang tata letak PCB.
✅ Kemasan Reel SMT: Siap untuk pick & place otomatis, kompatibel dengan jalur perakitan SMT standar.
Deskripsi Produk
| Kategori |
Item |
Spesifikasi |
| Kinerja Listrik |
Pitch |
0.8 mm |
|
Jumlah Pin |
10 / 20 / 40 / 100 Pin |
|
Arus Terukur |
1.0 A per pin |
|
Tegangan Terukur |
60 V DC |
|
Resistansi Kontak |
≤30 mΩ |
|
Resistansi Isolasi |
≥500 MΩ @500V DC |
|
Tegangan Tahan Dielektrik |
500V AC, tanpa kerusakan selama 1 menit |
| Kinerja Mekanis |
Siklus Pencocokan |
Min 50 siklus |
|
Gaya Pencocokan / Pelepasan |
Gaya penyisipan rendah, gaya penahanan stabil |
|
Toleransi Penyelarasan Otomatis |
Toleransi offset arah X/Y untuk pencocokan buta |
| Bahan & Pelapisan |
Rumah |
LCP Suhu Tinggi, UL94 V-0 |
|
Bahan Kontak |
Paduan Tembaga Perunggu Fosfor |
|
Pelapisan Area Kontak |
Pelapisan Emas (ketebalan emas kustom tersedia) |
|
Pelapisan Ekor Solder |
Timah Matte di atas penghalang Nikel |
| Lingkungan |
Suhu Operasi |
-40℃ ~ +85℃ |
|
Kepatuhan |
RoHS, REACH |
| Panduan Penyolderan |
Profil Reflow |
Reflow SMT bebas timbal, suhu puncak ≤260℃, waktu tinggal 30~60 detik |
Referensi Silang / Alternatif
Seri BTB 0.8mm ini kompatibel dengan footprint dan dapat dipertukarkan secara elektrik dengan lini produk BTB internasional arus utama, pengganti langsung untuk:
- Seri BTB SlimStack 0.8mm Molex
- Seri ER8 / BM Hirose
- Seri DX07 JAE
- Konektor mezzanine densitas tinggi Samtec
Catatan: Verifikasi gambar 3D dan ketinggian terpasang sebelum tata letak PCB formal; sampel gratis tersedia untuk validasi.
Fitur Produk
- Struktur anti-dumbbell dan penyelarasan otomatis yang terpolarisasi, menghindari pembengkokan pin saat tidak sejajar.
- Geometri terminal yang disetel untuk impedansi yang konsisten, mempertahankan integritas sinyal kecepatan tinggi.
- Berbagai pilihan ketinggian terpasang, desain celah penumpukan PCB yang fleksibel.
- Sepasang pria / wanita pemasangan permukaan SMT baris ganda, pilihan 10~100 pin.
- Insulator LCP suhu tinggi, kinerja stabil di bawah reflow dan siklus termal.
- Area kontak berlapis emas untuk resistansi kontak rendah & anti-oksidasi.
Keunggulan Produk
✅ Alternatif yang ramah insinyur: Kompatibel pin-ke-pin dengan merek impor, memperpendek waktu tunggu pengadaan BOM dan memotong biaya komponen.✅ Toleransi pencocokan yang kuat: Struktur penyelarasan otomatis menyerap offset perakitan, menurunkan tingkat cacat perakitan dalam produksi massal.✅ Kinerja stabil kecepatan tinggi: Kontrol crosstalk yang dioptimalkan untuk transmisi sinyal frekuensi tinggi.
Modul transmisi data telekomunikasi & kecepatan tinggi✅ Kemasan gulungan penuh: Langsung dijalankan pada jalur perakitan otomatis SMT, tidak perlu pengemasan ulang.Aplikasi
Modul transmisi data telekomunikasi & kecepatan tinggiModul elektronik ringkas medisPerangkat keras gateway IoT & sensor pintar
Modul transmisi data telekomunikasi & kecepatan tinggiSub-modul PCB tampilan & kameraRakitan elektronik otomotif non-keselamatan
Modul transmisi data telekomunikasi & kecepatan tinggiPengemasanTape & Reel (Reel). Kemasan reel standar, kompatibel dengan mesin pick-and-place otomatis SMT, langsung dijalankan di lini produksi Anda.
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan Massal: 1~3 minggu
- MOQ: Dapat dinegosiasikan
- Sampel gratis tersedia; dukungan rilis sampel cepat
- Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ fleksibel untuk item standar
Kebijakan Sampel: Mendukung sampel gratis / rilis sampel cepat untuk pengujian teknik Anda
Kustomisasi: Ketinggian terpasang kustom, ketebalan pelapisan, PIN, warna rumah, dan penandaan tersedia. ODM & OEM dapat diterima.
Panduan Pemilihan Insinyur
- Konfirmasikan jumlah pin (10/20/40/100 Pin) dan ketinggian terpasang yang diperlukan terlebih dahulu.
- Periksa persyaratan suhu operasi dan kecepatan sinyal untuk mengonfirmasi spesifikasi pelapisan.
- Unduh 3D & datasheet untuk verifikasi footprint PCB sebelum penguncian tata letak.
- Pesan sampel gratis untuk pengujian listrik, validasi pencocokan, dan uji coba perakitan SMT.
Hubungi tim teknik kami jika Anda memerlukan konsultasi penggantian lintas merek atau modifikasi khusus.
FAQ
- T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
- T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya?J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
- T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
- T: Bagaimana dengan waktu pengiriman Anda?
- J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari.
- T: Bagaimana cara mengirim pesanan saya?
- J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
- 6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Ikuti ISO9001 dengan ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Pengujian CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga.
T: Bisakah Anda membuat produk khusus dan kemasan khusus?
J: Ya. Kami telah membuat banyak produk khusus untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan khusus, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
