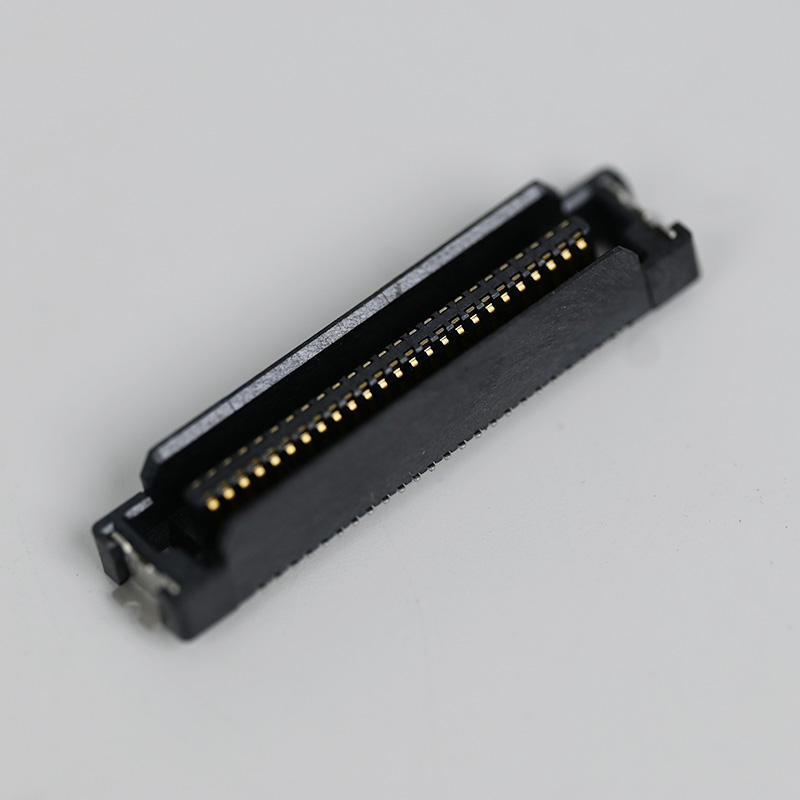

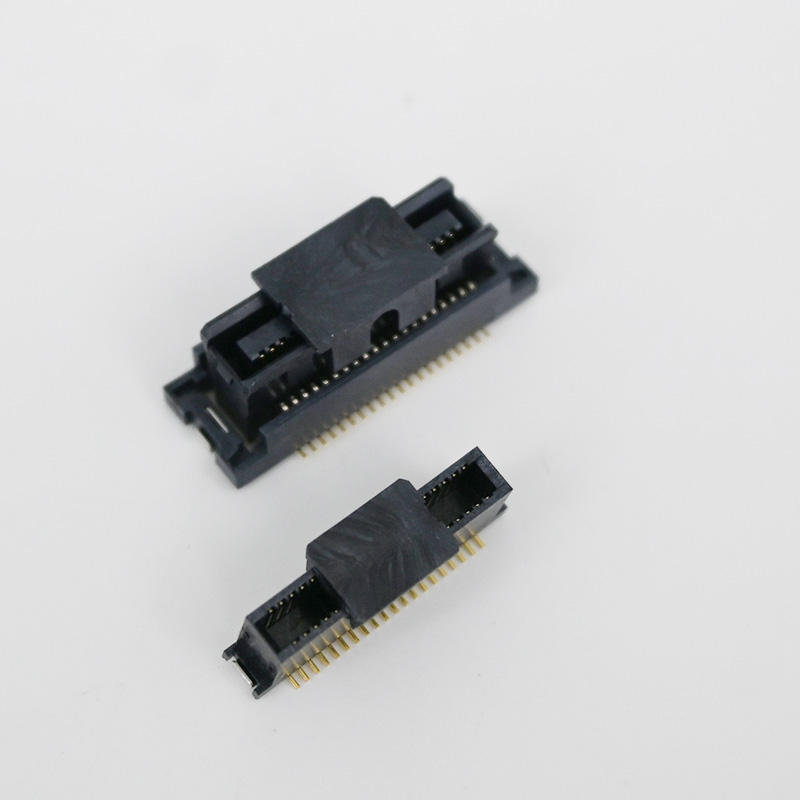

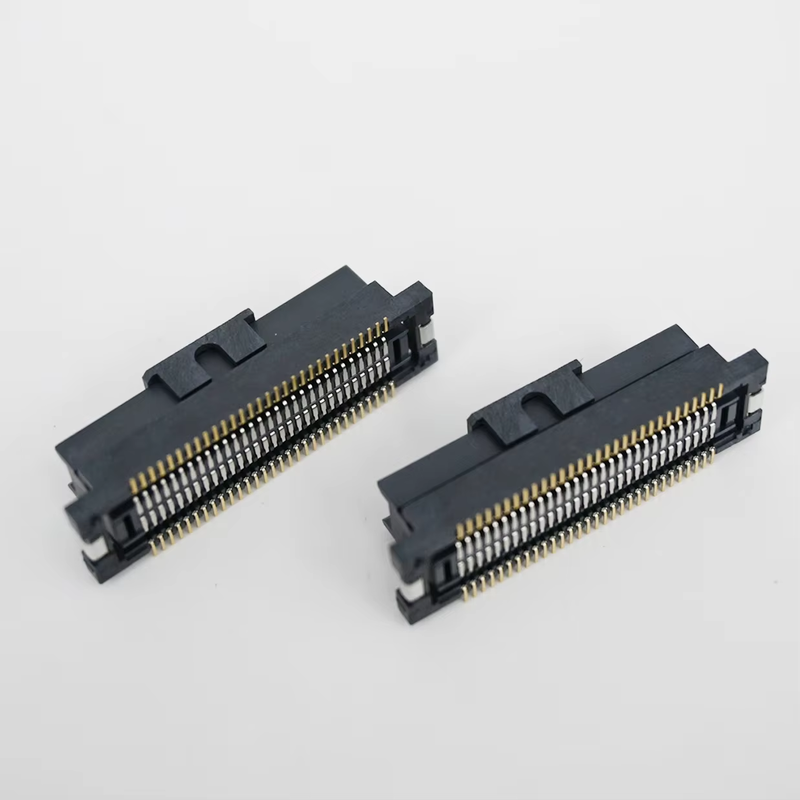

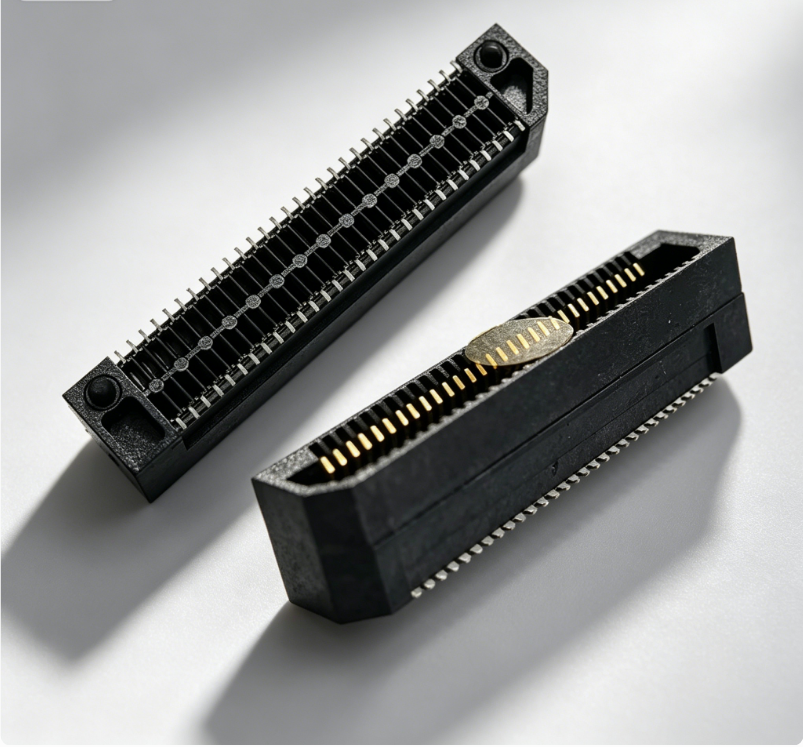

Konektor Betina Ganda 60 Pin Kuningan 0.8mm Pitch BTB Baris Ganda 0.031" untuk Aplikasi PCB
Sorotan Produk
✅ Koneksi Buta & Penyelarasan Diri Desain Anti-Kesalahan Penyelarasan: Kunci bawaan + toleransi mengambang, menyerap offset perakitan, menghindari kerusakan pin selama penambatan manual/otomatis
✅ Integritas Sinyal Kecepatan Tinggi: Kontrol impedansi yang dioptimalkan, mendukung transmisi serial kecepatan tinggi untuk penumpukan PCB digital & frekuensi tinggi
✅ Tinggi Terhubung yang Ditentukan: Ketinggian tumpukan tetap untuk menjaga celah PCB yang konsisten, pengulangan tumpukan untuk tata letak mezzanine yang ringkas
✅ Pitch 0.8mm (0.031"), 60 Posisi Baris Ganda: Konektor betina SMT kepadatan tinggi untuk aplikasi PCB yang terbatas ruang
✅ Paket Gulungan untuk Jalur SMT: Kemasan pita & gulungan, kompatibel langsung dengan mesin pick & place otomatis
Deskripsi Produk
| Kategori |
Item |
Spesifikasi |
| Listrik |
Arus Terukur |
0.5A per kontak |
|
Tegangan Terukur |
50V AC |
|
Resistansi Kontak |
≤15 mΩ |
|
Resistansi Isolasi |
≥1 GΩ @100VDC |
|
Tegangan Tahan |
1100 VDC |
| Mekanik |
Pitch |
0.8mm (0.031") |
|
Jumlah Pin |
60 pin, baris ganda |
|
Siklus Koneksi |
≥500 kali |
|
Tinggi Terhubung |
Tersedia ketinggian tumpukan Kustom / Standar |
|
Terminasi |
Pemasangan permukaan SMT |
| Material & Pelapisan |
Material Kontak |
Kuningan / Perunggu Fosfor |
|
Pelapisan Area Koneksi |
Emas Selektif di atas Nikel |
|
Pelapisan Ekor Solder |
Timah Matte di atas Nikel, Bebas Timbal |
|
Rumah |
LCP, plastik suhu tinggi UL94 V-0 |
| Lingkungan |
Suhu Operasi |
-40°C ~ +125°C |
|
Kepatuhan |
RoHS, REACH |
| Panduan Solder |
Profil Reflow |
JEDEC J-STD-020, Suhu puncak ≤260°C |
Referensi Silang / Alternatif
Alternatif drop-in untuk Seri ERF8 Samtec, Hirose DF40, Molex SlimStack, konektor betina TE 0.8mm 60P BTB. Jejak kaki, penugasan pin, dan geometri tumpukan yang sama. Insinyur dapat mengganti secara langsung tanpa desain ulang PCB besar, mengurangi risiko waktu tunggu & biaya komponen yang lama.
Fitur Produk
- Struktur koneksi buta anti-kunci, toleransi penyelarasan diri untuk mengkompensasi ketidaksejajaran perakitan papan
- Rumah LCP suhu tinggi stabil di bawah beberapa siklus reflow SMT
- Pelapisan kontak emas selektif, resistansi kontak rendah yang stabil & anti-oksidasi
- Tata letak kepadatan tinggi 60 posisi baris ganda, menghemat ruang PCB
- Bantalan pendaratan SMT dioptimalkan untuk perakitan PCB otomatis
- Tinggi terhubung tetap untuk menjamin celah tumpukan PCB yang konsisten
Keunggulan Produk
- Risiko pasokan lebih rendah: Langsung dari pabrik, waktu tunggu lebih pendek dibandingkan merek impor
- Ramah perakitan: Koneksi buta mengurangi tingkat penolakan perakitan dalam produksi massal
- Kinerja kecepatan tinggi yang stabil: Crosstalk & impedansi terkontrol untuk jalur sinyal kecepatan tinggi
- Kompatibilitas SMT penuh: Kemasan pita gulungan siap untuk pick & place
- Kustomisasi fleksibel: Sesuaikan ketinggian terhubung, ketebalan emas & jumlah pin sesuai gambar PCB Anda
Aplikasi
Modul kontrol industri,
Gerbang IoT,
komputasi tertanam,
perangkat genggam medis,
tampilan pintar,
modul sensor,
sub-board telekomunikasi,
elektronik non-keselamatan otomotif,
peralatan uji portabel.
Pengemasan
Pita & Gulungan (Gulungan). Pengemasan gulungan standar, kompatibel dengan mesin pick-and-place otomatis SMT, langsung dijalankan di lini produksi Anda.
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan Massal: 1-3 minggu
- MOQ: Dapat dinegosiasikan
- Sampel gratis tersedia; dukungan rilis sampel cepat
Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ fleksibel untuk item standar
- Kebijakan Sampel: Mendukung sampel gratis / rilis sampel cepat untuk pengujian teknik Anda
- Kustomisasi: Ketinggian terhubung kustom, ketebalan pelapisan, PIN, warna rumah, dan penandaan tersedia. ODM & OEM dapat diterima.
Panduan Pemilihan Insinyur
- Konfirmasikan ketinggian terhubung yang diperlukan terlebih dahulu (dimensi tumpukan PCB kritis)
- Verifikasi nomor suku cadang BTB jantan yang sesuai untuk mencocokkan pitch, jumlah pin & penguncian
- Periksa rentang suhu operasi & persyaratan kecepatan sinyal untuk pemilihan pelapisan emas
- Konfirmasi kuantitas gulungan untuk penyiapan jalur SMT
- Minta gambar / 3D STEP / datasheet untuk validasi pustaka & jejak kaki PCB
- Pesan sampel gratis untuk pengujian integritas sinyal & keandalan koneksi sebelum produksi massal
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya? J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang dikustomisasi dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
