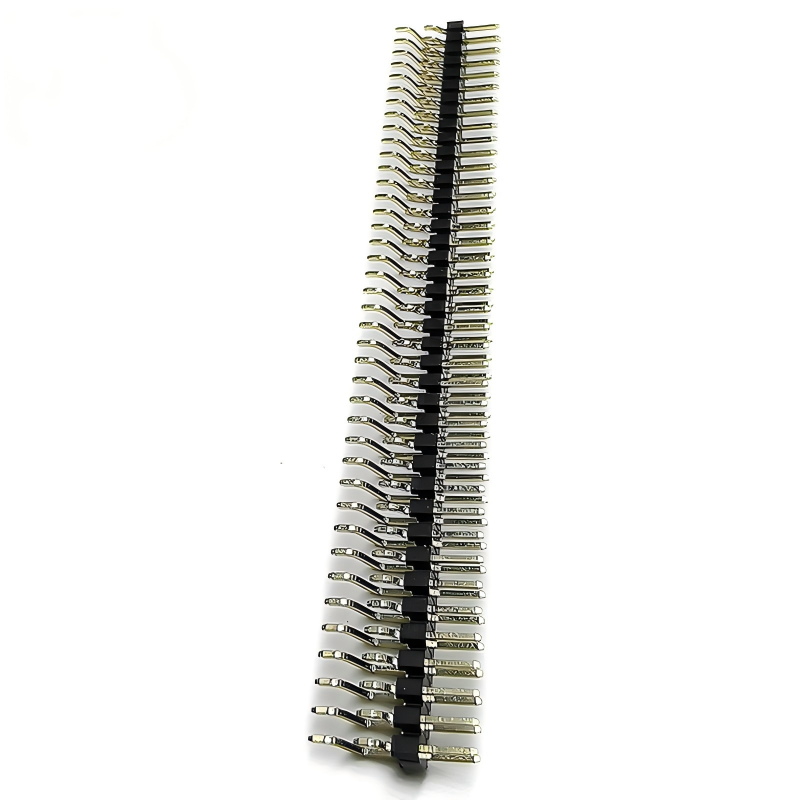

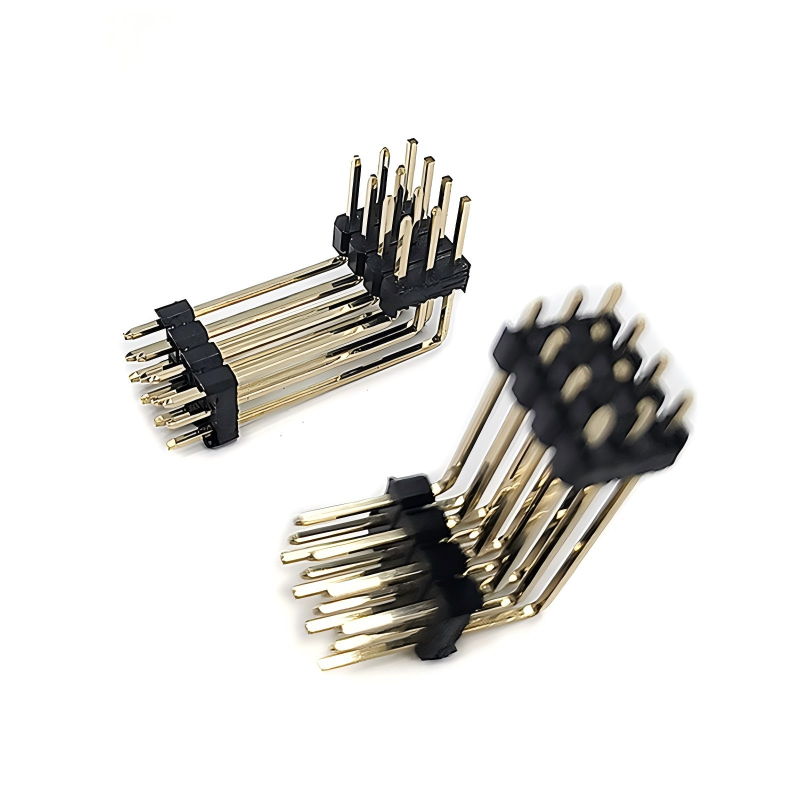

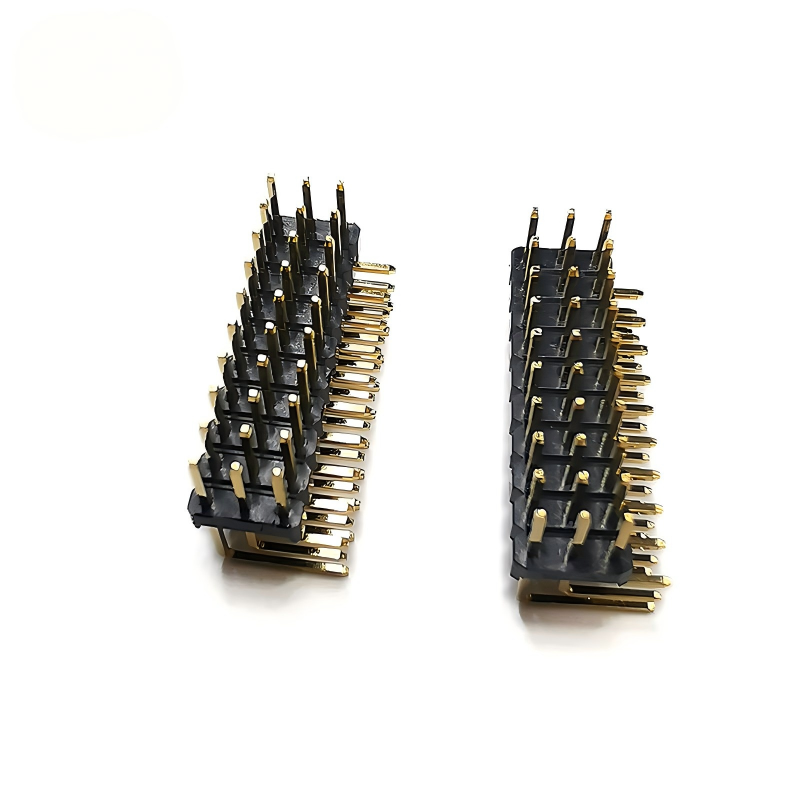

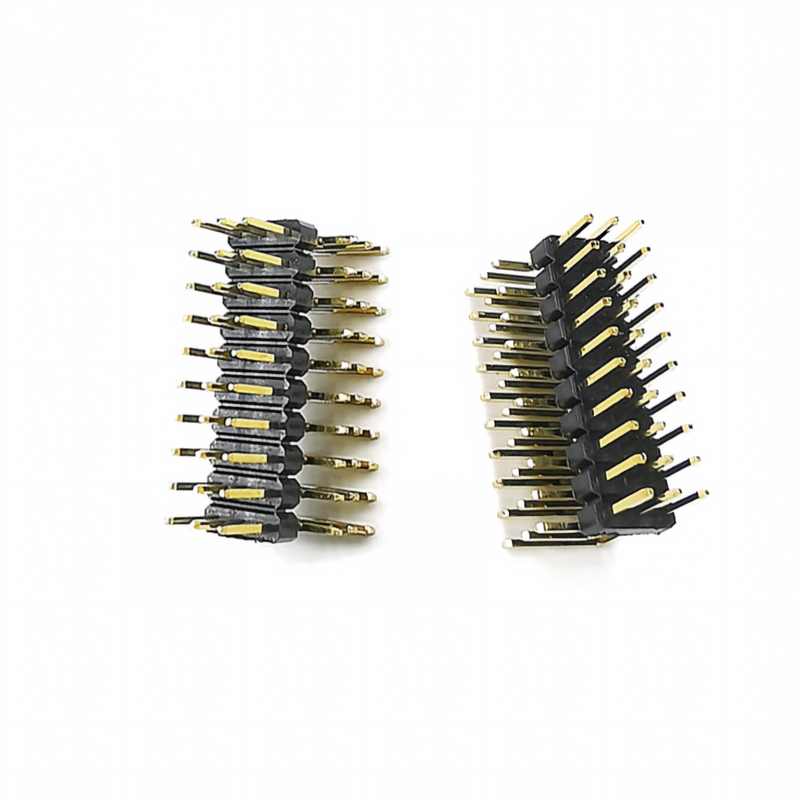

3.96 mm Header Pin Tiga Baris Mesin untuk Alat Mesin CNC & Pengontrol Industri
Deskripsi Produk
| Item |
Spesifikasi |
| Pitch |
3,96 mm (0,156 inci), pusat ke pusat |
| Baris |
3 Baris |
| Tipe Pemasangan |
Penyolderan Through-hole (DIP); Lurus / Siku kanan opsional |
| Posisi yang Tersedia |
Jumlah pin kustom per baris; Total 3-40 posisi, OEM dapat diterima |
| Konstruksi Pin |
Pin padat mesin CNC presisi (bukan stempel) |
| Penampang Pin |
Pin mesin persegi (dimensi kustom tersedia) |
| Arus Terukur |
Maks 7 A per kontakHRB Connec... |
| Tegangan Terukur |
300 V AC |
| Resistansi Kontak |
≤10 mΩ (awal) |
| Resistansi Isolasi |
≥1000 MΩ DC 500 V |
| Tegangan Tahan Dielektrik |
1500 V AC, 1 menit |
| Rentang Suhu Operasi |
-40 °C ~ +120 °CHRB Connec... |
| Siklus Pasangan |
Minimum 500 siklus |
| Kepatuhan |
RoHS 2.0, REACH |
| Bagian Pasangan yang Kompatibel |
Soket mesin tiga baris 3,96 mm yang cocok |
Kami header pin mesin tiga baris 3,96 mmadalah interkoneksi papan-ke-papan / papan-ke-kabel dengan keandalan tinggi yang dibuat khusus untuk alat mesin CNC, sistem PLC, dan pengontrol industri tugas berat. Berbeda dengan header pin konvensional yang distempel, header ini mengadopsi kontak padat mesin CNC penuh untuk memberikan stabilitas mekanis yang unggul, resistansi kontak rendah, dan kinerja yang konsisten di bawah getaran, siklus suhu, dan siklus pasangan berulang. Tata letak tiga baris memaksimalkan kepadatan I/O dalam jejak PCB yang terbatas, menangani sinyal campuran dan sirkuit daya rendah untuk peralatan otomatisasi pabrik. Sepenuhnya sesuai dengan RoHS & REACH, mendukung penyolderan DIP through-hole untuk kondisi perakitan kelas industri.
Detail Material
| Komponen |
Material & Finishing |
| Rumah / Isolator |
Termoplastik PA6T / PBT kelas tinggi, Tahan api UL94 V-0; Warna standar hitam Wayconn El... |
| Material Dasar Kontak |
Paduan kuningan/tembaga berkekuatan tinggi, putaran CNC presisi |
| Lapisan Dasar Pelapisan |
Pelapisan nikel (penghalang anti-korosi) |
| Finishing Permukaan Kontak |
Standar: Timah di atas Nikel; Opsi: Pelapisan Emas selektif/penuh untuk aplikasi getaran tinggi / umur panjang |
| Struktur Penahanan |
Interlock cetakan injeksi, pin terkunci kuat di dalam rumah untuk menghindari pelepasan pin di bawah guncangan & getaran |
Industri Aplikasi & Peralatan Akhir Khas
- Alat Mesin CNC: Papan utama pengontrol CNC, antarmuka driver servo, papan ekspansi I/O mesin, interkoneksi sinyal sistem kontrol numerik
- Otomatisasi Industri & Pengontrol: Modul PLC, kartu kontrol gerakan, unit kontrol relai industri, papan periferal field-bus
- Peralatan Otomatisasi Pabrik: Kotak kontrol lini produksi otomatis, papan kontrol bantu robot
- Perangkat Industri Daya & Energi: Unit pemantauan daya industri, koneksi sinyal internal inverter
- Instrumen Uji & Pengukuran: Peralatan uji industri, perangkat keras kontrol industri tertanam
Cocok untuk skenario yang membutuhkan keandalan mekanis tinggi, anti-getaran, masa pakai lama, dan perawatan lapangan yang sering.
Opsi Kustomisasi
- Orientasi: Vertikal lurus / siku kanan 90°
- Kustomisasi panjang pin & panjang ekor through-hole PCB
- Pelapisan: Standar timah-nikel; emas penuh / emas selektif berdasarkan permintaan
- Jumlah total pin: kombinasi pin kustom untuk tata letak tiga baris
- Tinggi rumah khusus / terangkat
- Penandaan kustom, pengemasan (tray/tube / kantong curah)
Mengapa Memilih Kami
- Produsen konektor industri profesional, berfokus pada solusi interkoneksi pin mesin untuk peralatan otomatisasi
- Sampel rekayasa gratis tersedia untuk validasi pelanggan
- Kapasitas cetakan & pemesinan CNC internal, waktu tunggu cepat untuk modifikasi kustom
- Pengujian QC ketat dari masuk hingga akhir: inspeksi dimensi, resistansi kontak, tahan tegangan tinggi, uji getaran
- Dukungan OEM & ODM untuk produsen alat mesin dan pengontrol industri di seluruh dunia.
FAQ
T: Berapa MOQ Anda?
A: MOQ kami biasanya 1000 pcs, tetapi kami menerima jumlah pesanan kecil untuk pengujian.
T: Bisakah saya mengunjungi pabrik Anda?
A: Selamat datang untuk mengunjungi pabrik kami, dan kami akan menunjukkan proses produksi profesional kami, dan berharap kami dapat memiliki kerja sama jangka panjang dengan Anda.
T: Berapa waktu sampel Anda? Berapa waktu pengiriman Anda?
A: 7 hari untuk sampel, dan 15-20 hari untuk produksi massal. Itu tergantung pada kuantitas.
T: Bagaimana cara memeriksa barang saya?
A: Anda dapat memeriksa dengan mengunjungi pabrik, atau meminta pihak ketiga untuk memeriksa, atau dengan inspeksi gambar.
T: Berapa biaya pengiriman ke negara saya?
A: Ongkos kirim akan diberikan oleh perusahaan pengiriman berdasarkan Berat Kotor dan CBM Anda.
T: Bagaimana saya tahu jika pesanan saya dikirim?
A: Nomor pelacakan (DHL, UPS, FedEx, TNT, EMS, dll.), Air Waybill, atau B/L melalui Laut akan dikirimkan kepada Anda segera setelah barang Anda dikirim. Kami juga memantau pengiriman dan memberi tahu Anda. Layanan purna jual yang membantu disediakan. Kami mendukung apa yang Anda jual.
T: Bisakah saya membuat produk yang dipersonalisasi/disesuaikan?
A: Tentu, kirimkan saja gambar atau sampel Anda.
