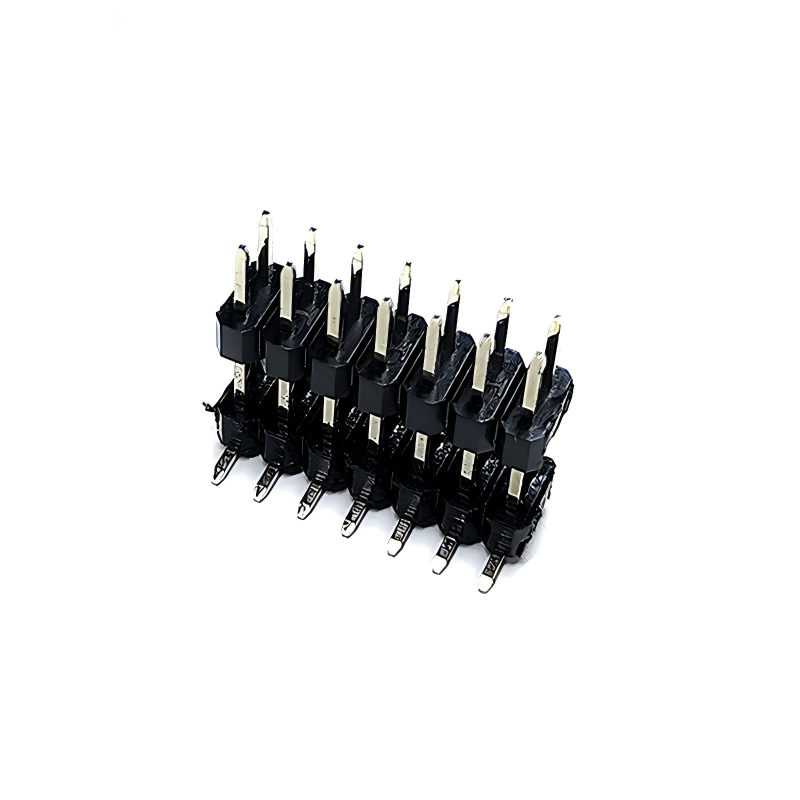

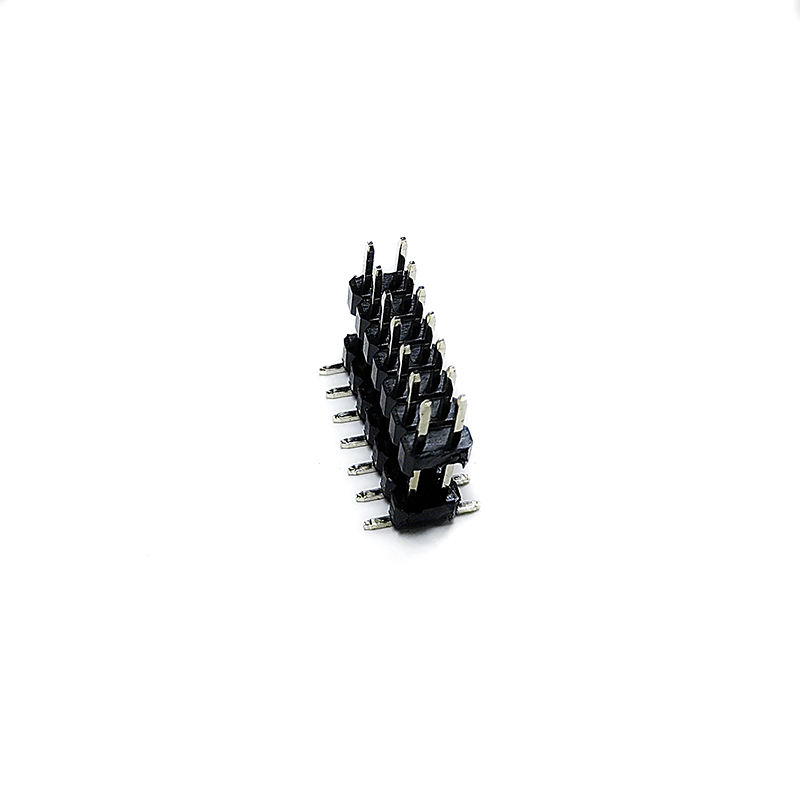

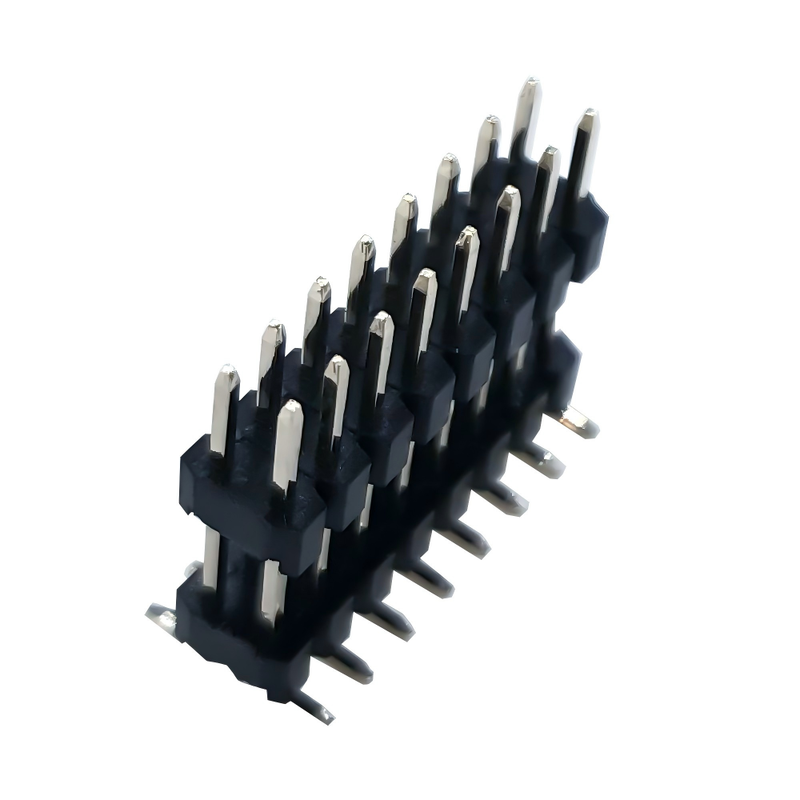

2.54mm (0.1") Header Pin Pria Baris Ganda Lurus – Tipe SMT (Pemasangan Permukaan Vertikal), Ekor Gull-Wing, Pin Persegi Kuningan, PA6T/LCP UL94 V-0, untuk PCB Kepadatan Tinggi

Deskripsi Produk

Gambaran Umum

Header Pin Pria Lurus Baris Ganda 2.54mm – Tipe SMT adalah evolusi pemasangan permukaan dari strip pin klasik 0.1": pin persegi kuningan Ø0.64mm ditekan ke dalam isolator PA6T UL94 V-0 hitam, orientasi vertikal 180° dengan ekor SMD gull-wing yang di-reflow di sisi atas PCB — tanpa lubang tembus, tanpa solder gelombang. Disediakan sebagai stik baris ganda yang dapat diputus (2×20 = 40-pin default untuk papan pengembangan/GPIO; 2×40 untuk pengontrol industri), dapat dipatahkan setiap 2.54mm.

Bahan

• Isolator: PBT  hitam UL94 V-0; Opsi PA6T  untuk gelombang bebas timbal 260°C; Opsi Nylon 6T/GWT 750°C

• Pin: Kuningan C2680 Ø0.64mm persegi ; opsi perunggu fosfor C5210 untuk >500 siklus (Amphenol Quickie menggunakan PB)

• Pelapisan: Kilau emas 0.05µm di atas 50µ" Ni pada zona sambungan 5.84mm; timah matte 2–3µm pada ekor 3.0mm; opsi emas selektif 30µ" (0.76µm)  pada MOQ 500pc

• Opsi Plastik: plastik tunggal tinggi 2.5mm / diperkuat plastik ganda (anti-bengkok)

Industri Aplikasi

• Modul Kamera IP– header lurus 2×20 pada adaptor fleksibel papan sensor-ke-papan utama, 2×5 pada sub-papan driver IR-LED

• Papan Utama DVR / NVR– header backplane baris ganda 2×40 untuk GPIO / alarm-in / RS485 / audio

• Injektor / Sakelar PoE– header daya+data 2×5, kilau emas anti-oksidasi di loteng/lemari kabel

• Pembaca Kontrol Akses– 2×5 / 2×10 untuk Wiegand + LED + buzzer

• Stasiun Pintu Cerdas / Interkom Video– 2×20 mezzanine ke MCU utama

• Kamera Lalu Lintas / ANPR– backplane industri 2×40, suhu lebar −40~+105°C

• Hub Sensor Keamanan– papan agregator PIR / asap / pecah kaca

Opsi Kustomisasi

• Jumlah: 2×2 / 2×5 / 2×10 / 2×20– / 2×40 (dapat diputus)

• Ekor: 3.0mm (default) / 6.0mm (6T) / total 10.8mm (klon Connfly) / 8.5 / 11.96mm

• Plastik: tunggal 2.5mm / ganda 4.3mm / tinggi 8.5mm

• Isolator: PBT+30%GF hitam (default) / PA6T / Nylon 6T / warna

• Pelapisan: kilau emas / 30µ" selektif– / timah penuh / dupleks

• Pin: kuningan (default) / perunggu fosfor

• Orientasi: lurus/sudut siku

• Pengemasan: kantong PE/tabung/nampan

Proses Kustom Langkah

1. Pengumpulan Persyaratan → 2. Evaluasi Teknis & Penawaran → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (kontak R, retensi, reflow) & Persetujuan → 6. Produksi Massal → 7. QC Akhir & Pengiriman.
