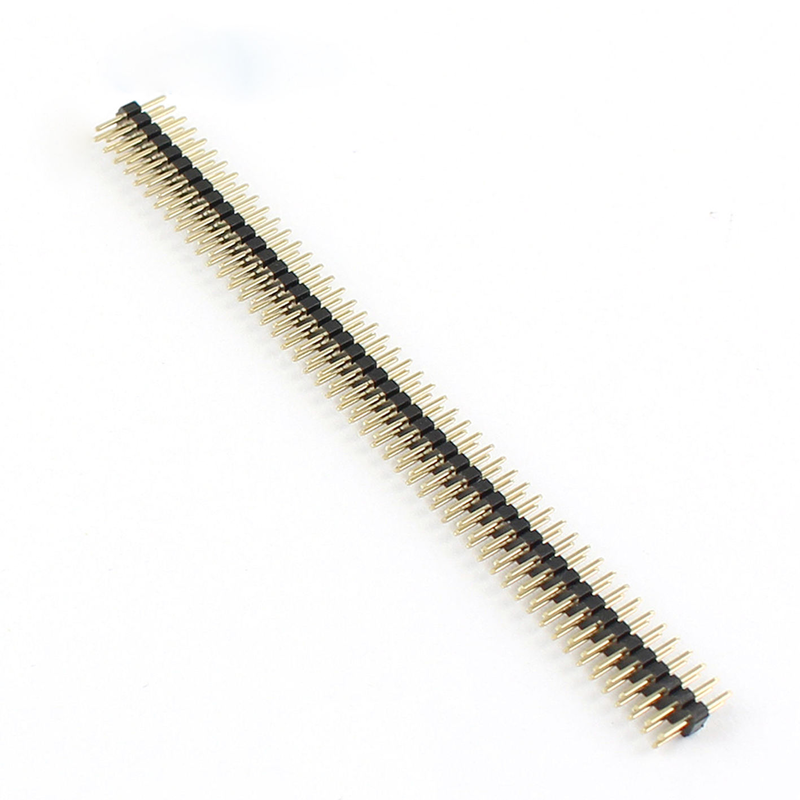

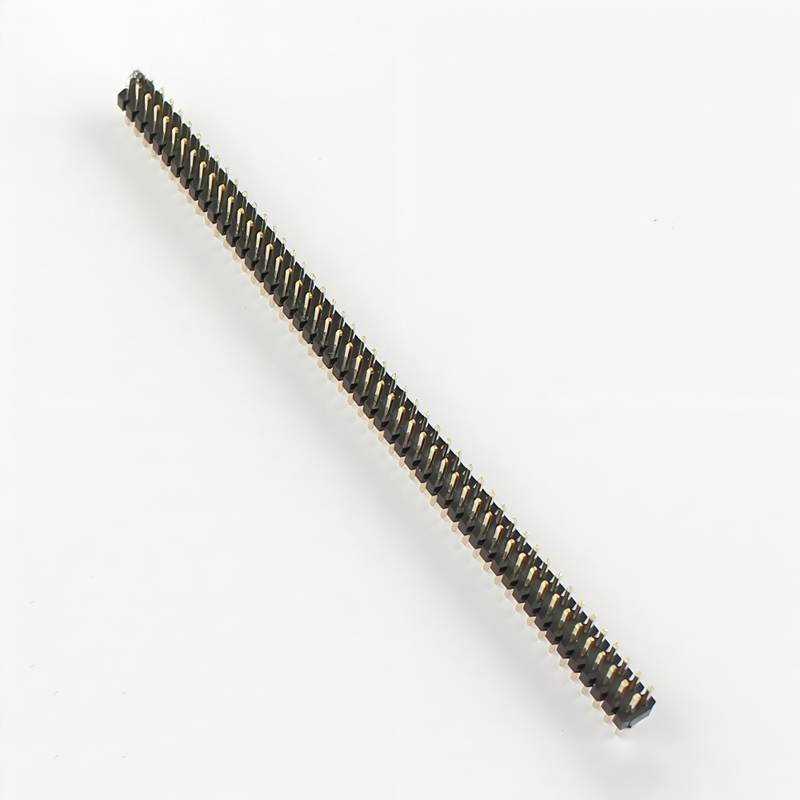

Header Press-Fit Pin 2×50 Pitch 1.0mm

Header Pin Pria Lurus Baris Ganda untuk Interkoneksi PCB Kepadatan Tinggi

Header Press-Fit Pin 2×50 Pitch 1.0mm adalah header pin pria baris ganda yang ringkas, dirancang untuk interkoneksi PCB kepadatan tinggi di mana ruang papan terbatas dan antarmuka 100 posisi diperlukan.

Dengan pitch 1.00mm, konfigurasi pin 2×50, dan tata letak vertikal lurus, header ini menyediakan susunan kontak yang padat untuk desain interkoneksi papan-ke-papan dan PCB. Konfigurasi press-fit dapat ditentukan untuk aplikasi di mana proses perakitan PCB bebas solder lebih disukai, tergantung pada desain lubang PCB dan persyaratan kontak press-fit.

Dibandingkan dengan header pitch 2.54mm konvensional, pitch 1.00mm memungkinkan jarak kontak yang jauh lebih rapat, membuat jenis konektor ini cocok untuk rakitan elektronik yang ringkas, papan kontrol, peralatan komunikasi, dan desain PCB lain yang terbatas ruangnya. Format pitch 1.00mm juga banyak digunakan dalam aplikasi mezzanine dan interkoneksi PCB kepadatan tinggi.

Bahan

• Insulator: PBT (Connfly DS1021, TXGA FPH254F1, CJT) hitam UL94 V-0; Opsi PA6T (ICKEY 6T) untuk gelombang bebas timbal 260°C; Opsi Nylon 6T/GWT 750°C

• Pin: Kuningan C2680 Ø0.64mm persegi (gambar ICKEY CJT mengonfirmasi 0.64 SQ); opsi perunggu fosfor C5210 untuk >500 siklus (Amphenol Quickie menggunakan PB)

• Pelapisan: Kilau emas 0.05µm di atas 50µ" Ni pada zona sambungan 5.84mm; timah matte 2–3µm pada ekor 3.0mm; opsi emas selektif 30µ" (0.76µm) pada MOQ 500pc (kelas Connfly "Tipe Tipe33")

• Opsi plastik: plastik tunggal tinggi 2.5mm / plastik ganda diperkuat (anti-bengkok)

Aplikasi

Otomasi Industri

Cocok untuk papan kontrol ringkas, modul terkait PLC, pengontrol industri, dan papan antarmuka elektronik di mana banyak sinyal PCB perlu dihubungkan.

Peralatan Komunikasi

Pitch 1.00mm dan konfigurasi 100 posisi cocok untuk modul komunikasi ringkas dan papan antarmuka kepadatan tinggi.

Komputasi Tertanam & Perangkat Keras Komputer

Aplikasi potensial termasuk papan komputasi tertanam, modul terkait prosesor, kartu antarmuka, dan sistem komputasi ringkas.

Elektronik Konsumen

Pitch kecil cocok untuk rakitan elektronik yang terbatas ruang di mana header 2.54mm konvensional memakan terlalu banyak area PCB.

Peralatan Uji & Pengukuran

Jumlah pin yang tinggi dapat mendukung antarmuka PCB multi-sinyal dalam peralatan pengukuran dan instrumentasi, tergantung pada spesifikasi listrik dan mekanik yang diperlukan.

Elektronik Otomotif

Format konektor dapat dipertimbangkan untuk modul elektronik otomotif di mana interkoneksi PCB kepadatan tinggi diperlukan. Namun, untuk kualifikasi otomotif, pelanggan harus mengonfirmasi suhu, getaran, pelapisan, retensi, dan standar otomotif yang berlaku sebelum persetujuan desain.

Opsi Kustomisasi

• Jumlah: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (dapat diputus)

• Ekor: 3.0mm (standar) / 6.0mm (6T) / total 10.8mm (klon Connfly) / 8.5 / 11.96mm

• Plastik: tunggal 2.5mm / ganda 4.3mm / 8.5mm tinggi

• Insulator: PBT+30%GF hitam (standar) / PA6T / Nylon 6T / warna

• Pelapisan: kilau emas / selektif 30µ"​ / timah penuh / dupleks

• Pin: kuningan (standar) / perunggu fosfor

• Orientasi: lurus/sudut siku

• Pengemasan: kantong PE/tabung/nampan

Proses Kustom Langkah demi Langkah

1. Pengumpulan Persyaratan → 2. Evaluasi Teknis & Penawaran → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (kontak R, retensi, reflow) & Persetujuan → 6. Produksi Massal → 7. QC Akhir & Pengiriman.

Layanan kami

Ketersediaan & Kebijakan Sampel

Sampel akan dikirimkan kepada pelanggan kami secara gratis atas permintaan mereka, selama mereka bersedia membayar ongkos kirim, atau kami dapat membayar ongkos kirim untuk beberapa pelanggan lama dari pihak kami juga, atau pelanggan dapat membayar ongkos kirim di muka, dan kami dapat mengirimkan sampel dengan kurir kami juga.

Jaminan/Garansi/Syarat dan Ketentuan

Kami memberikan jaminan kualitas produk.
Pengiriman cepat 15 hari terjamin.
Ketentuan pembayaran termasuk T/T, tetapi tunduk pada negosiasi, seperti L/C, PayPal, Western Union, dan lainnya.

Layanan Purna Jual

Layanan prima ditawarkan melalui jaringan kantor dan kantor pusat kami.
Silakan hubungi departemen penjualan pemasaran kami baik melalui telepon atau email, atau jika nyaman, kunjungi kantor kami.
Selain layanan yang ramah, kami menawarkan harga yang paling kompetitif dan penjadwalan yang fleksibel.
