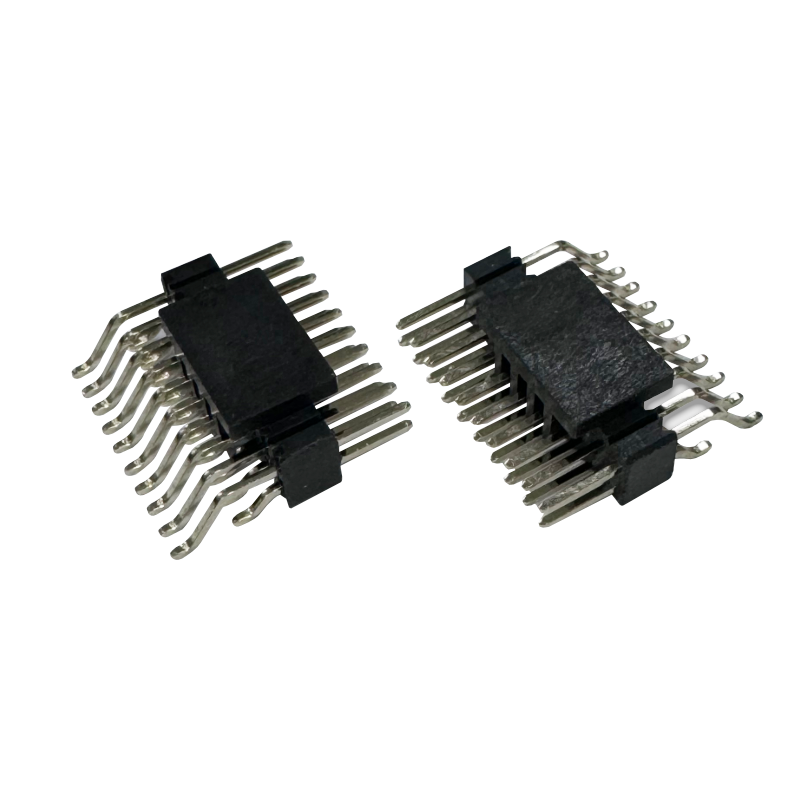

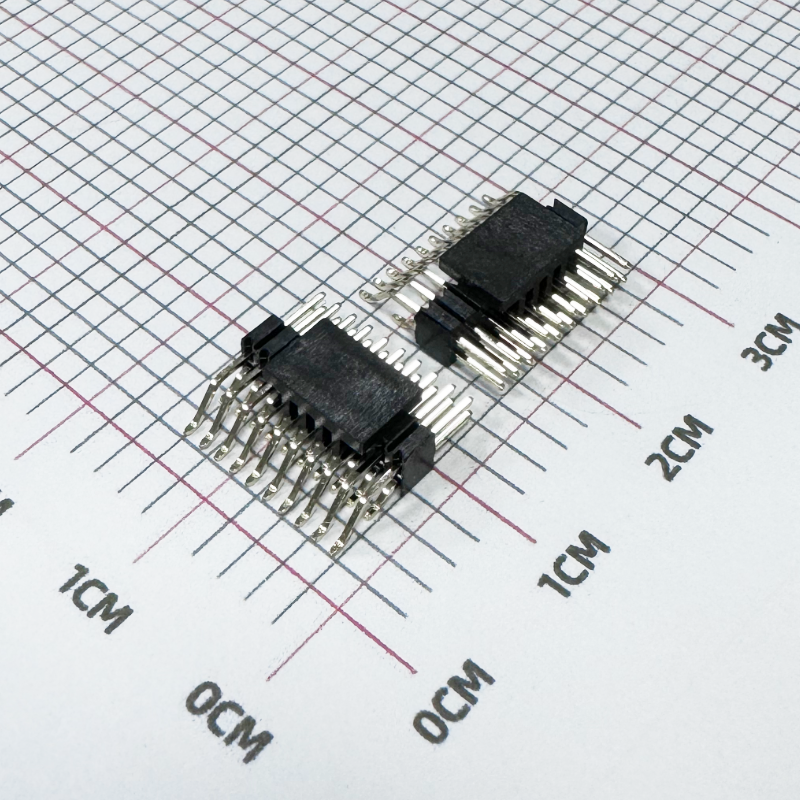

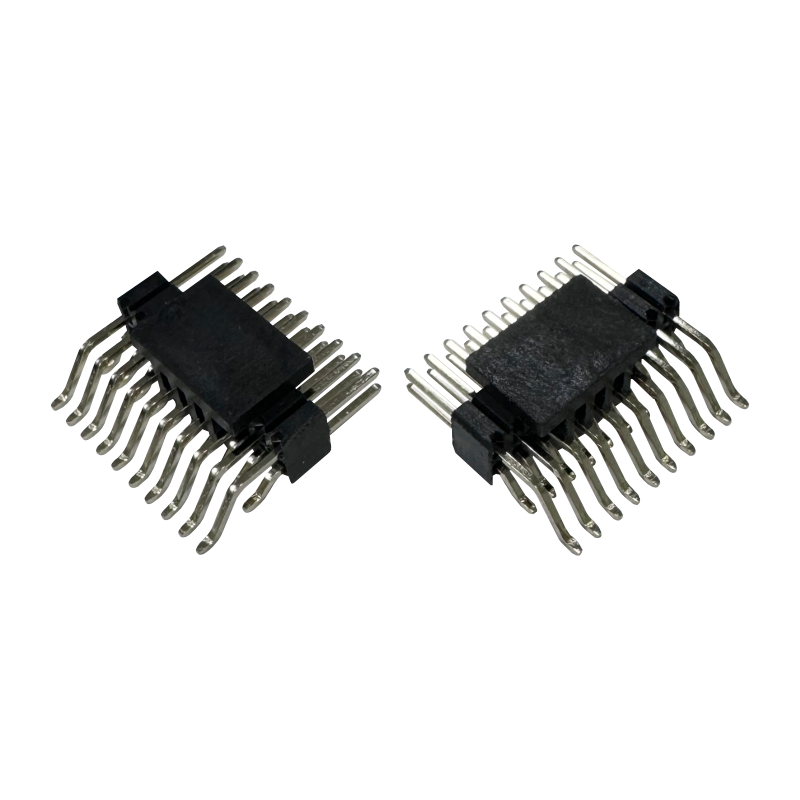

1.27mm Pitch Female Socket Mating Connector Pin Headers 20021121-00010T4LF Konektor Papan-ke-Papan

Deskripsi Produk

Bahan & Konstruksi

Kontak Paduan Tembaga

Konektor menggunakan kontak paduan tembaga, menyediakan dasar konduktif yang diperlukan untuk interkoneksi listrik PCB-ke-PCB. Area pasangan ditentukan dengan pelapisan emas 0.25 μm, sedangkan ekor solder menggunakan pelapisan timah matte 1.27 μm.

Isolator Termoplastik

Rumah isolasi menggunakan bahan termoplastik dengan peringkat kemudahan terbakar UL94 V-0, membuat komponen ini cocok untuk rakitan PCB di mana persyaratan kemudahan terbakar material perlu dipertimbangkan.

Keunggulan Rekayasa

1. Interkoneksi Papan-ke-Papan yang Ringkas

Pitch 1.27mm dan konfigurasi 2 baris, 10 posisi menyediakan antarmuka PCB-ke-PCB yang ringkas untuk aplikasi di mana ruang papan terbatas.

Hal ini membuat konektor sangat relevan untuk:

• Papan kontrol ringkas
• Modul elektronik tertanam
• PCB kontrol industri
• Peralatan komunikasi
• Modul komputasi
• Elektronik konsumen

2. Perakitan PCB yang Kompatibel dengan SMT

Desain pemasangan permukaan vertikal kompatibel dengan proses perakitan SMT otomatis. Produsen menentukan solder fase uap dan reflow IR sebagai proses solder yang didukung.

Untuk manufaktur PCB bervolume tinggi, ini dapat menyederhanakan integrasi ke dalam proses produksi pemasangan permukaan yang ada.

3. Kinerja Listrik yang Terdefinisi

Spesifikasi yang diterbitkan menyediakan parameter listrik yang terukur daripada hanya mengandalkan klaim keandalan umum.

Nilai-nilai utama meliputi:

• Rating arus 1A per kontak
• Rating tegangan 125VAC
• Resistansi kontak awal maksimum 20mΩ
• Resistansi kontak maksimum setelah pengujian 50mΩ
• Resistansi isolasi minimum 1.000MΩ

Angka-angka ini memberikan kriteria konkret bagi para insinyur untuk mengevaluasi kesesuaian listrik selama pemilihan konektor.

4. Rentang Suhu Operasi yang Luas

Rentang suhu operasi yang ditentukan adalah -55°C hingga +125°C, membuat konektor ini cocok untuk peralatan elektronik yang membutuhkan amplop suhu operasi yang relatif luas.

Kesesuaian aktual untuk produk akhir tertentu masih harus dievaluasi terhadap persyaratan termal dan lingkungan tingkat sistem yang lengkap.

Proses Kustom Langkah

1. Pengumpulan Persyaratan → 2. Evaluasi Teknis & Penawaran → 3. Tinjauan & Konfirmasi Gambar 3D → 4. Cetakan / Perkakas & Prototipe → 5. Uji Sampel (kontak R, retensi, reflow) & Persetujuan → 6. Produksi Massal → 7. QC Akhir & Pengiriman.
