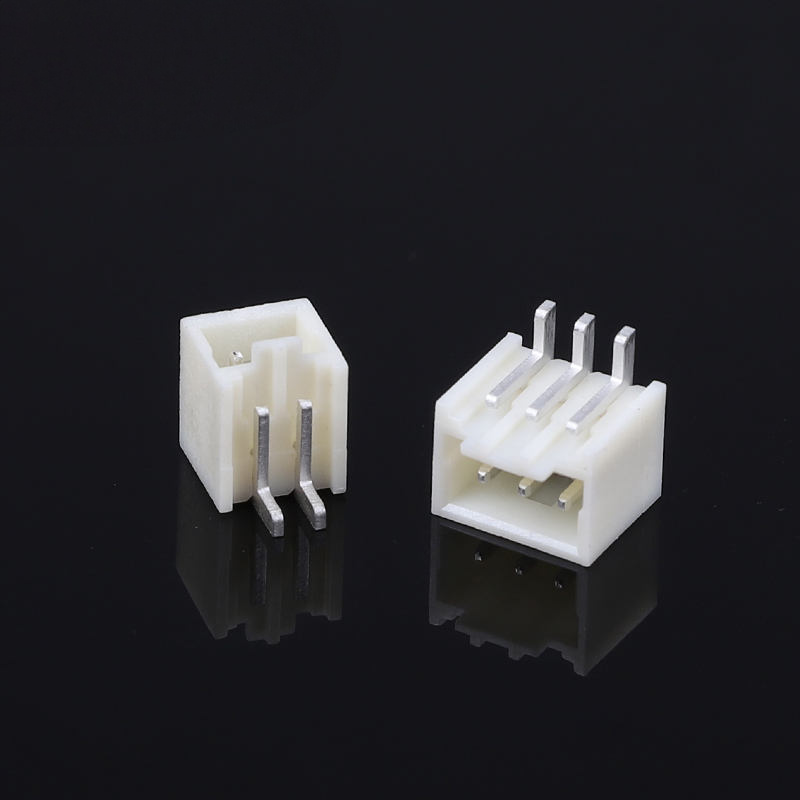

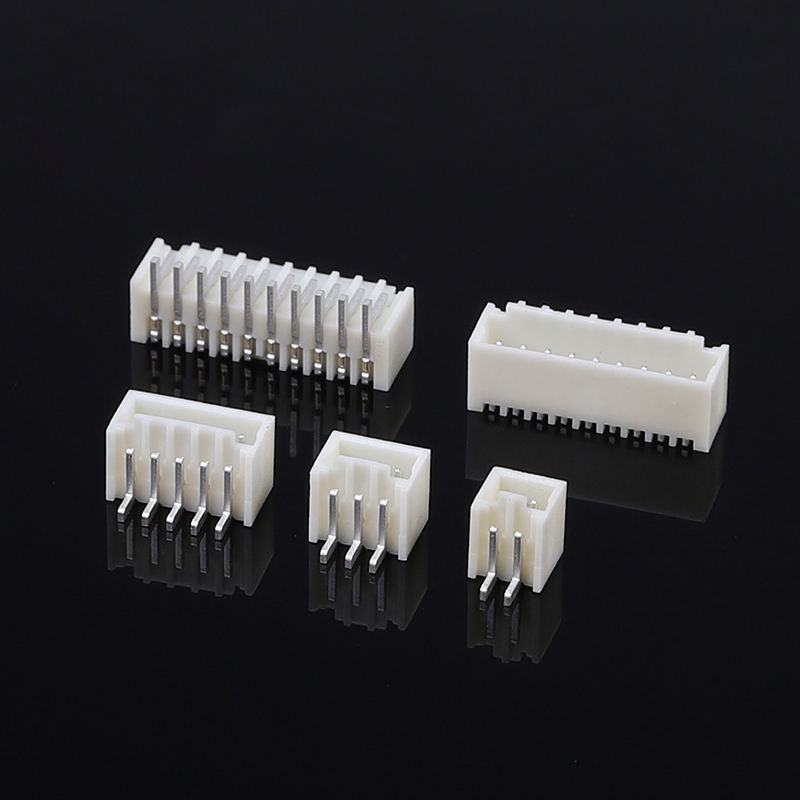

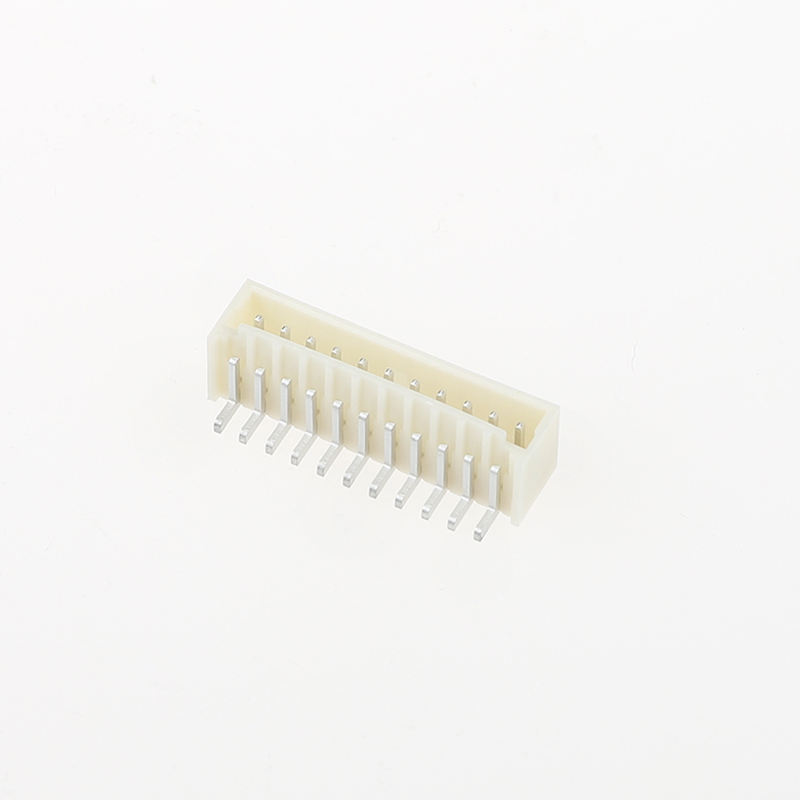

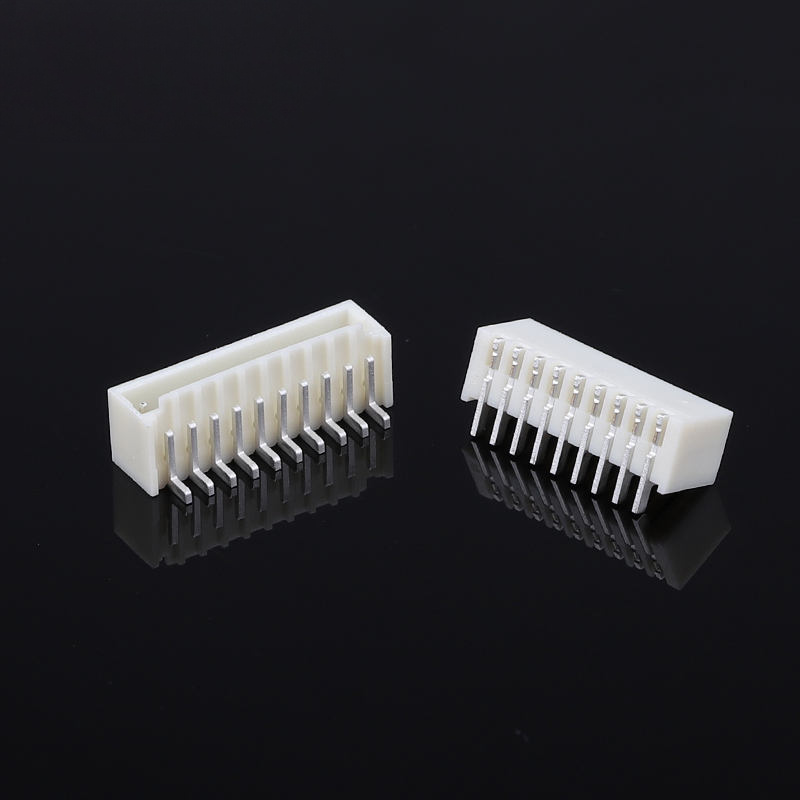

MX 1.5mm Pitch Vertical SMT Header untuk Konektor Drone Otomotif Mengganti Molex 87437 untuk PCB 2P hingga 15P Pin Options
Perbedaan Produk
- Alternatif drop-in untuk seri Molex 87437 Pico-SPOX, kompatibel pin-to-pin
- 1.5 mm pitch header SMT vertikal baris tunggal, posisi: 2P ~ 15P
- Konstruksi kelas otomotif, divalidasi untuk drone & kompak kontrol PCB
- Pengemasan pita dan gulungan untuk perakitan otomatis SMT bervolume tinggi
- Standar tin-dilapisi; plating emas opsional untuk perangkat getaran tinggi / umur panjang
- RoHS-compliant, re-flow-soldering kompatibel per profil J-STD-020
Spesifikasi Teknis
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
| Pitch |
1.5 mm (0.059 in) |
| Konfigurasi |
Satu baris, vertikal SMT berlapis header |
| Jumlah Posisi |
2P ~ 15P |
| Jenis Mount |
SMT permukaan-mount (vertikal PCB) |
| Siklus Perkawinan |
Min. 10 siklus Molex |
| Kekuatan Retensi Kontak |
> 9,8 N (pembalut timah) |
| Kemasan |
Tape & Reel (standar) |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
| Bahan perumahan |
PA/PA6T suhu tinggi, UL94 V-0 nilai nyala |
| Bahan kontak |
Tembaga paduan tembaga |
| Contact Plating |
Tin-plated (standar); plating emas (opsional) |
| Listrik nominal per pin |
2.5 maksimal per kontak |
| Tegangan nominal |
250 V AC RMS / DC |
| Max. Resistensi kontak |
≤ 20 mΩ |
| Min. Resistensi Isolasi |
≥ 1000 MΩ |
| Tegangan Tahan Dielektrik |
500 V AC |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
| Jangkauan suhu operasi |
-55 °C ~ +105 °CTTI Eropa |
| Profil pemadatan aliran balik |
Memenuhi J-STD-020; suhu puncak 260 °C, durasi 5-10 s |
| Kepatuhan |
RoHS, Bebas Timah |
| Catatan aplikasi |
Hindari pemanasan berlebihan lokal yang berkepanjangan; hindari pembakaran makam dengan tata letak bantalan PCB yang seimbang |
Fitur Produk
- Kompatibilitas mekanik pin-to-pin & jejak dengan Molex 87437, penggantian BOM mudah tanpa desain ulang PCB
- Rumah berbaris vertikal berbaris tunggal mencegah ketidakcocokan dan lenturan pin selama pemasangan
- Bahan perlengkapan suhu tinggi, stabil di bawah pemesinan bebas timbal, tahan terhadap penyimpangan & pembengkakan
- Kontak paduan tembaga dengan plating yang tepat; resistensi kontak yang rendah untuk transmisi sinyal yang stabil
- Ketahanan kontak yang kuat, tahan getaran & kejut mekanis untuk kondisi operasi kendaraan dan drone
- Pilihan sirkuit ganda: 2,3,4,5,6,7,8,9,10,12,15 posisi
- Kemasan pita dan gulungan standar untuk SMT pick-and-place; kemasan khusus tersedia untuk proyek khusus
- Plating emas opsional untuk lingkungan yang keras, aplikasi perkawinan siklus tinggi
Keuntungan Produk
- Penggantian drop-in: Pengganti langsung untuk Molex 87437, tidak ada modifikasi tata letak PCB, memperpendek siklus desain ulang proyek
- Ketahanan yang memenuhi syarat otomotif: Kinerja anti-getaran yang dioptimalkan untuk modul kontrol drone dan kendaraan, lebih baik daripada header SMT kelas konsumen dalam kondisi kejut
- Mesra pemasangan: Shell kain lapis melindungi pin dari kerusakan selama penanganan & kawin; kinerja reflow yang stabil, tingkat cacat SMT yang lebih rendah (kurang batu nisan / warpage)
- Opsi plating yang fleksibel: Timah untuk produksi massal yang sensitif terhadap biaya; pilihan plating emas untuk proyek-proyek kondisi keras yang sangat andal
- Waktu pengiriman singkat: Berbagai stok untuk suku cadang standar 2-15P; dukungan modifikasi kustom cepat
- Alternatif yang hemat biaya: Harga yang kompetitif dibandingkan dengan bagian merek asli, mempertahankan kinerja elektromekanis yang sama untuk optimalisasi biaya BOM
Aplikasi
- Elektronik otomotif: Unit kontrol on-board, modul bodi, antarmuka sinyal sensor
- UAV / Drone: PCB pengontrol penerbangan, interkoneksi sinyal daya, modul muatan
- Kontroler industri kompak & modul sensor
- Peralatan cerdas, perangkat tertanam IoT
- Papan sinyal kompak medis (tidak penting untuk keselamatan)
Panduan Pemilihan Pelanggan
- Konfirmasi jumlah pin yang diperlukan: 2-15P tersedia; tentukan nomor posisi yang tepat saat meminta penawaran
- Pemilihan plating: Tin-plating untuk getaran umum dalam ruangan / normal; pilih plating emas untuk lingkungan yang kuat, lembab atau siklus kawin yang sering
- PCB footprint: Gunakan footprint yang kompatibel dengan seri Molex 87437 untuk drop-in swap langsung
- Pemberitahuan perakitan: Harus mengikuti kurva aliran balik J-STD-020; suhu berlebihan yang berkepanjangan akan menyebabkan deformasi rumah
- Permintaan sampel: Sampel yang tersedia untuk verifikasi kinerja sebelum pesanan massal
- Dukungan khusus: Warna rumah khusus, spesifikasi tape-reel khusus dapat dinegosiasikan untuk proyek bervolume besar
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
