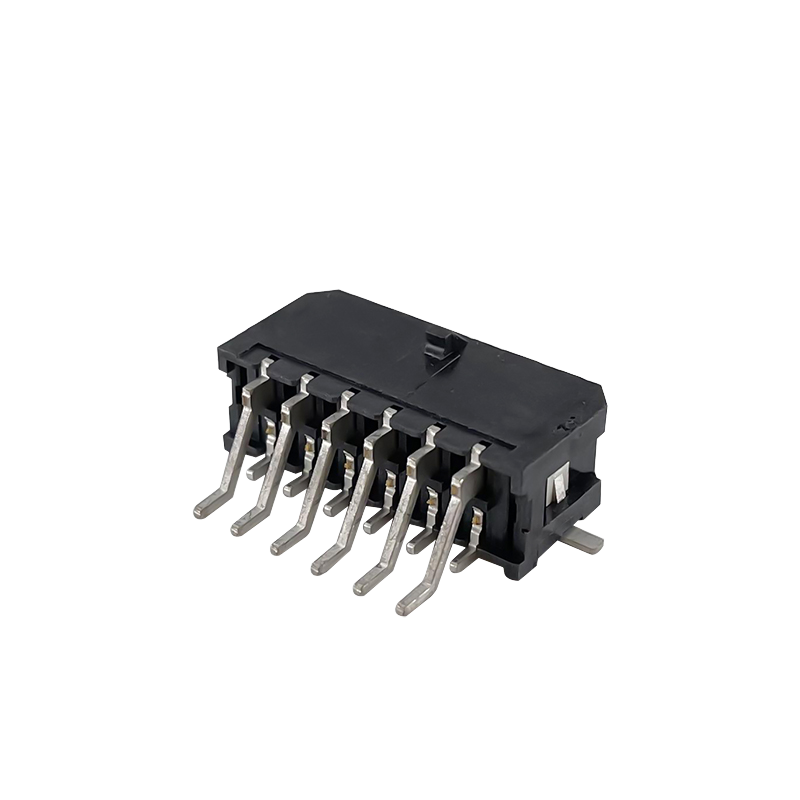

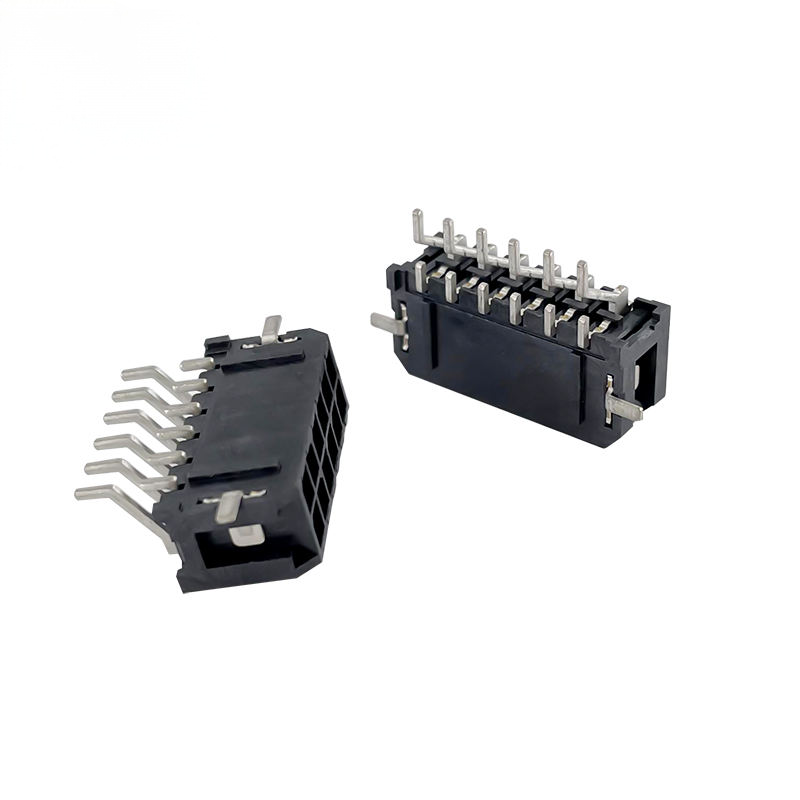

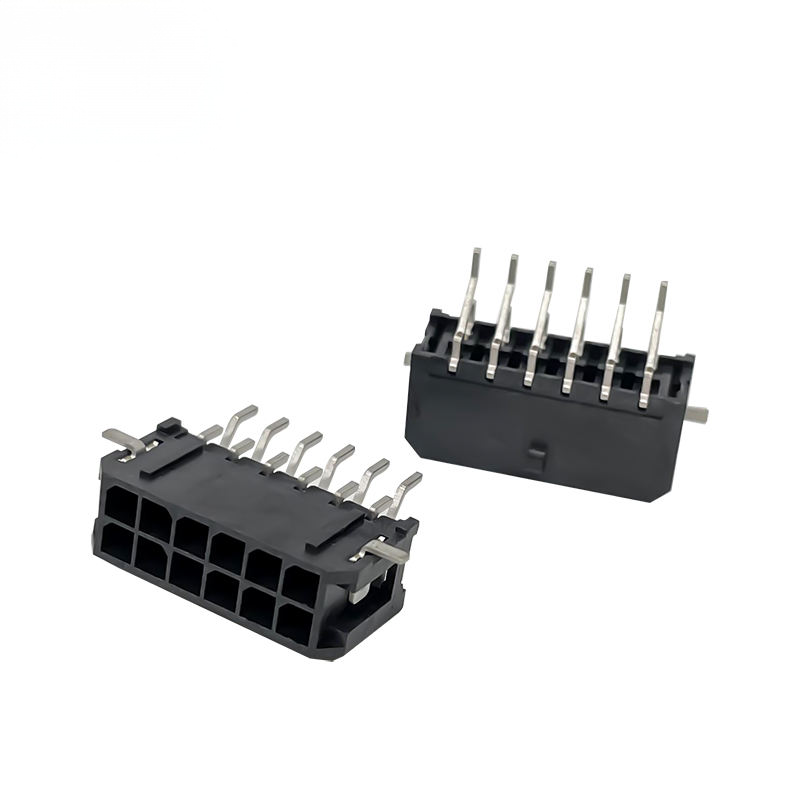

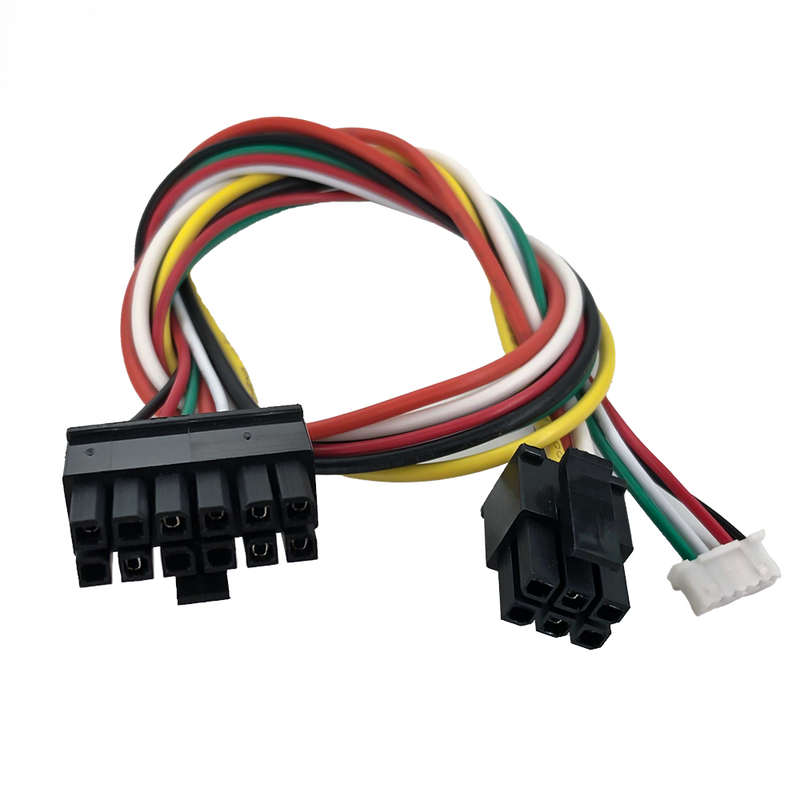

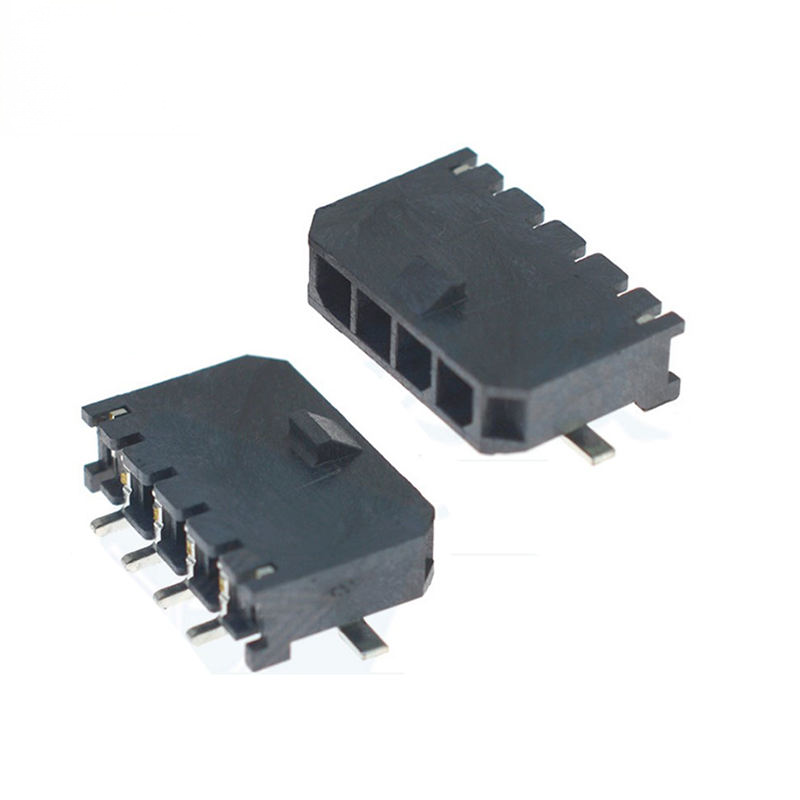

Molex 43025 Micro-Fit 3.0MM R/A SMT Female Wafer Connector (Seri MX3.0) Dual-Row. Right-Angle SMT.
Perbedaan Produk
- 3.0 mm pitch double-row right-angle SMT male wafer, cross-compatible dengan seri Molex 43025 Micro-Fit 3.0
- Opsi multi-circuit: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 pin, transmisi sinyal daya campuran
- Peradangan aliran kembali permukaan-mount, ideal untuk perakitan otomatis PCB bervolume tinggi
- Polarizasi positif & desain penguncian, mencegah salah memasukkan & pemutusan secara tidak sengaja
- RoHS & REACH sesuai; UL94V-0 rumah, pilihan halogen rendah tersedia
- Kontak fosfor-perunggu dua balok; tin / emas flash plating opsional untuk persyaratan keandalan yang berbeda
Spesifikasi Teknis
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
Pengamatan |
| Pitch |
3.00 mm |
Baris ganda |
| Jenis |
SMT Wafer Pria Sudut Kanan (Header) |
Kawat ke papan |
| Sirkuit yang Tersedia |
2x6, 2x7, 2x8, 2x10, 2x12 pin |
Jumlah pin khusus atas permintaan |
| Bahan perumahan |
PA66 Nylon |
UL94V-0, Hitam |
| Bahan kontak |
Fosfor Perunggu |
Pengendalian musim semi yang tinggi |
| Contact Plating |
Timah di atas Nikel / Flash Emas |
Emas untuk sinyal keandalan tinggi |
| Siklus Perkawinan |
Min. 30 siklus |
Persyaratan industri standar |
| Ketebalan PCB Pas |
0.8-1.6 mm |
Standar FR-4 PCB |
| Kemasan |
Tape & Reel |
Untuk pemasangan otomatis SMT |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
Pengamatan |
| Listrik nominal |
5 A per kontak |
Terminal berlapis timahMouser Ele... |
| Tegangan nominal |
250 V AC/DC |
|
| Max. Resistensi kontak |
≤ 10 mΩ |
Status awal @100 mA,20 mV |
| Min. Resistensi Isolasi |
1000 MΩ |
Uji 500 V DCMolex |
| Tegangan Tahan Dielektrik |
1000 V AC / 1 menit |
Tidak ada kerusakan, kebocoran <5 mA |
| Suhu operasi |
-40 °C ~ +105 °C |
Penyimpanan: -40~+125°CMolex |
| Kepatuhan |
RoHS, REACH SVHC |
Halogen rendah opsional |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
Catatan untuk Insinyur |
| Profil pemadatan aliran balik |
260 °C Maks, 5-10 s durasi puncak |
Jangan melebihi 265 °C; hindari paparan panas yang berkepanjangan |
| Pemasangan SMT |
Tape-and-reel, pick-and-place kompatibel |
Tidak disarankan pengelasan manual |
| Resistensi Getaran |
10-2000 Hz, 10 g |
Tidak ada gangguan kontak |
| Ketahanan kejut |
50 g, 11 ms |
Memenuhi standar industri umum |
| Kondisi Penyimpanan |
Suhu 5-30 °C, Kelembaban < 60% RH |
Kemasan anti-kelembaban; hindari gas korosif |
Fitur Produk
- Sudut kanan horizontal keluar, cocok arah samping kabel routing, mengurangi PCB ketinggian vertikal pekerjaan
- Fitur kunci polarisasi penuh, hindari kerusakan pasangan terbalik pada PCB & harness.
- Struktur kontak sinar ganda, kontak stabil di bawah getaran & siklus suhu
- Footprint SMT permukaan mount, cocok dengan profil reflow standar; tape-and-reel packaging untuk pick-and-place
- Konfigurasi pin ganda: 2x6, 2x7, 2x8, 2x10, 2x12 posisi untuk pemilihan proyek yang fleksibel
- Casing: PA66 Nylon UL94V-0; kontak: fosfor perunggu; plating: timah-over-nikel / emas flash opsional
- RoHS, REACH sesuai; mendukung uji glow-wire untuk peralatan rumah tangga & produk akhir industri
Keuntungan Produk
- Penghematan Ruang PCB: Gerbang keluar horisontal sudut lurus, menyelesaikan desain kandang terbatas ketinggian vertikal
- Efisiensi perakitan: Pengemasan SMT penuh, jalur SMT yang pas langsung, memotong biaya perakitan manual vs jenis lubang
- Anti-Mis-Plug: Kunci polarisasi bawaan, menghilangkan risiko pemasangan terbalik untuk produksi massal
- Pilihan Biaya Fleksibel: Pelapisan timah untuk mengurangi biaya sirkuit listrik; lampu kilat emas untuk jalur sinyal keandalan tinggi
- Kompatibilitas Drop-in: Fungsi bentuk-fit kompatibel dengan sistem Molex 43025 Micro-Fit 3.0, pertukaran langsung untuk penggantian BOM
- Anti-getaran yang Kuat: Kontak perunggu fosfor dua balok mempertahankan resistensi yang stabil di bawah getaran & siklus termal
- Multi-pin siap: 6-12 pin stok baris ganda tersedia, dukungan prototipe & pesanan produksi massal
Aplikasi
- Kontrol industri: Modul PLC, servo driver, sabuk sinyal daya sensor
- Elektronik konsumen: Unit catu daya, peralatan rumah tangga, koneksi papan utama peralatan pintar
- Energi baru: Sistem manajemen baterai kecil, modul pengisian, penggerak daya LED
- Peralatan kantor: Printer, scanner, kabel internal terminal POS
- Perangkat medis (bukan implan): Interkoneksi internal peralatan uji
- Keamanan & otomatisasi: Kontrol akses, peralatan pengawasan koneksi board-to-cable
Panduan Pemilihan Pelanggan
- Pemilihan jumlah pin: Konfirmasi yang dibutuhkan daya + saluran sinyal; kami menyediakan 2x6 / 2x7 / 2x8 / 2x10 / 2x12 varian. Hubungi kami untuk penyesuaian pin-count lainnya.
- Pilihan pelapis:
- Tin-nikel: Sirkuit listrik umum, hemat biaya, lingkungan dalam ruangan normal
- Flash emas: peralatan sinyal kritis, getaran tinggi, umur panjang
- PCB stack up: Dirancang untuk PCB FR-4 dengan ketebalan 0,8-1,6 mm; periksa pola tanah sebelum pelepasan PCB.
- Pasangan pasangan: Pasang dengan rumah wanita seri 43025 & terminal crimp yang sesuai.
- Pemberitahuan termal: Ikuti kurva aliran balik yang direkomendasikan; suhu yang berlebihan akan merusak rumah nilon.
- Lingkungan: Untuk lingkungan kelembaban tinggi / korosif, pilih versi kontak berlapis emas.
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
