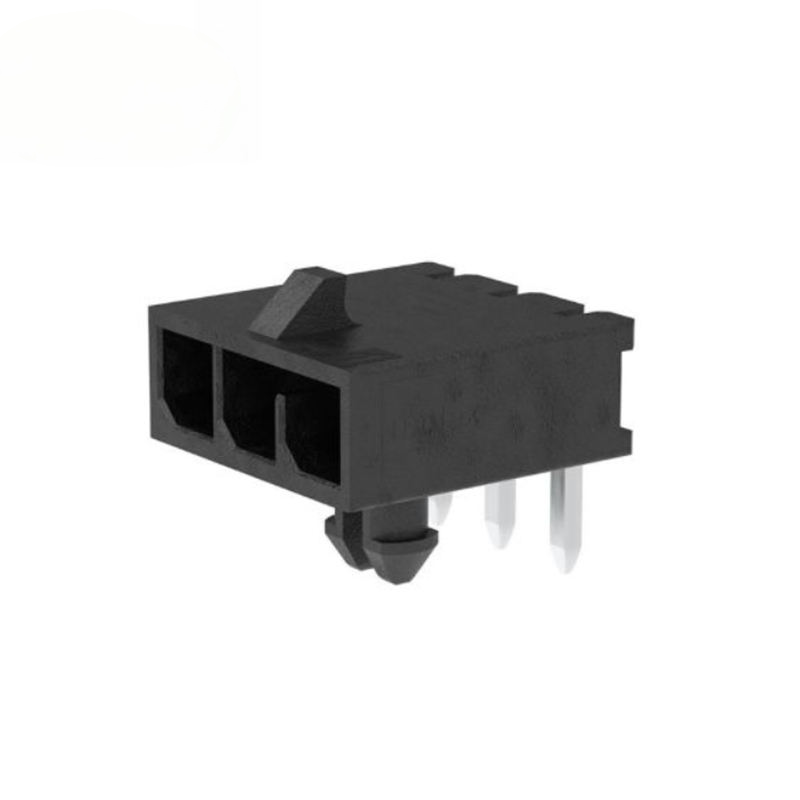

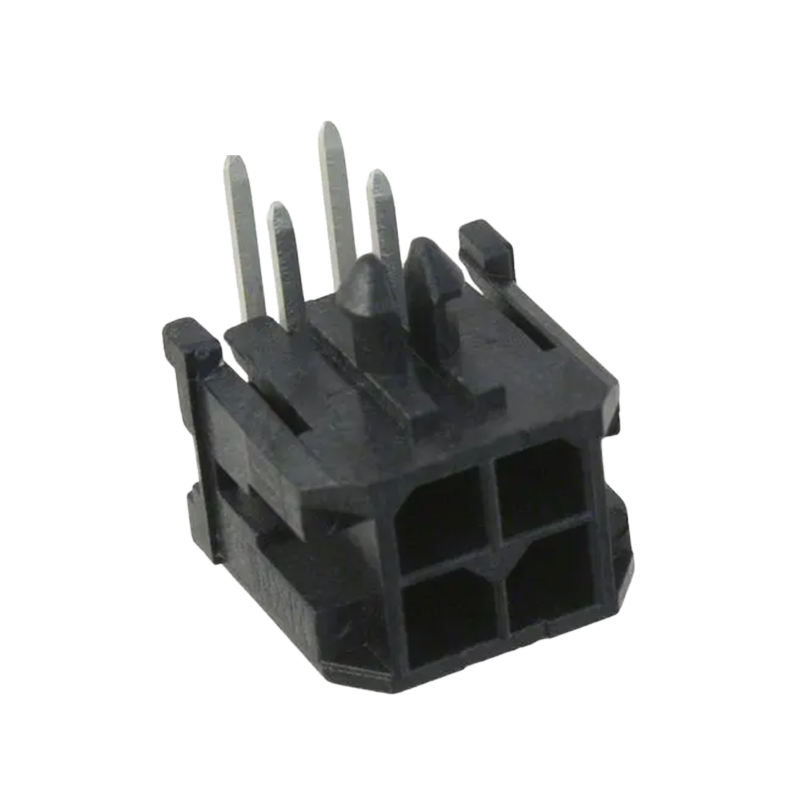

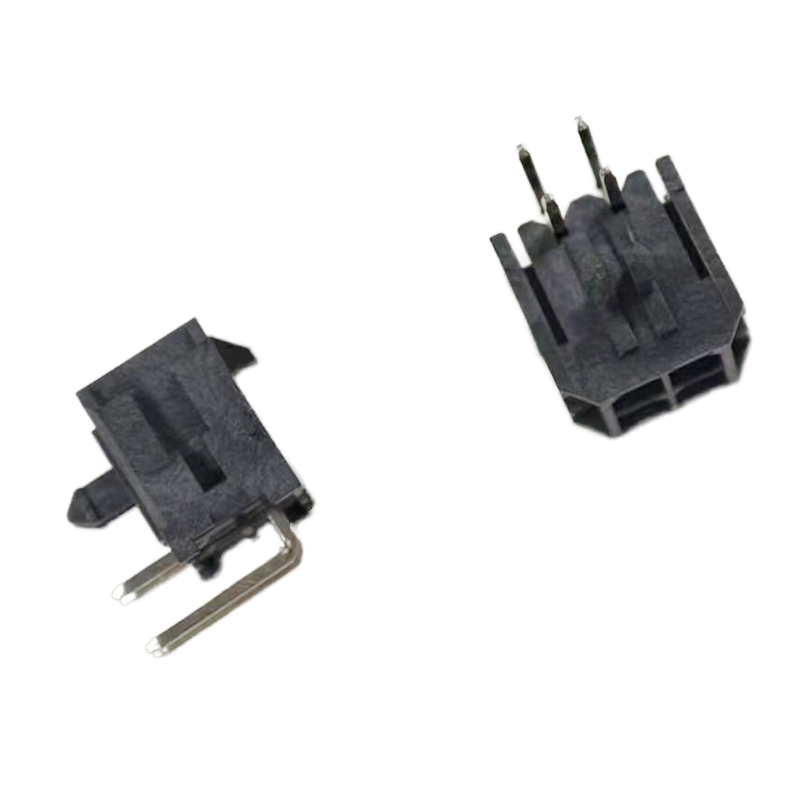

Molex 43045 Micro‐Fit 3,0 mm R/A Male Pin Header 2X2 / 6P / 8P / 12P Double‐Row Rectangular MX3.0 PCB
Perbedaan Produk
- 3.0mm pitch, double-row right-angle through-hole header pria, kompatibel dengan seri Molex 43045 Micro-Fit 3.0
- Tersedia: 6 pin / 8 pin / 12 pin, kabel ke papan daya & sinyal sambungan hibrida
- Rumah LCP suhu tinggi UL94-V0, sesuai dengan glow-wire, pilihan halogen rendah tersedia
- Pin jantan paduan kuningan, tin matte / pilihan plating emas selektif untuk kondisi kerja yang berbeda
- Kunci polarisasi bawaan + kunci kunci PCB, anti-mis-insert & anti-fall-off selama getaran

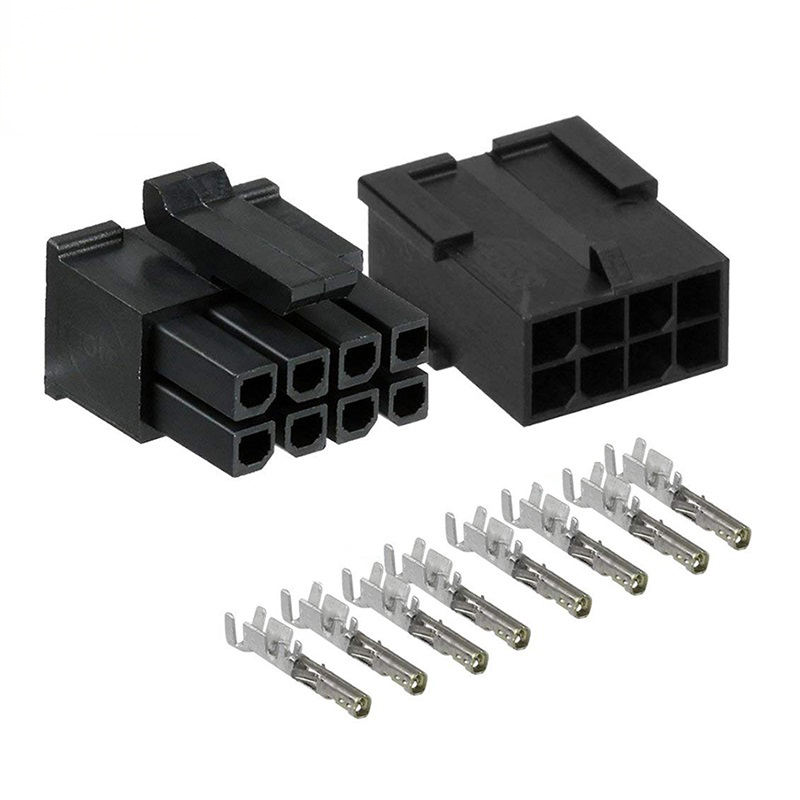

- Sempurna untuk tata letak PCB terbatas ruang, pasangan dengan rumah wadah seri 43025 betina
Spesifikasi Teknis
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
| Seri |
Micro-Fit 3.0 (43045 kompatibel) |
| Pitch |
3.00 mm |
| Jumlah Baris |
Dua barisan |
| Posisi Tersedia |
6P, 8P, 12P |
| Orientasi |
Sudut kanan (R/A) |
| Gaya pemasangan |
Through-Hole (Through-Hole Solder) |
| Siklus Perkawinan |
30 siklus tipikalMolex |
| Kekuatan perkawinan/penghapusan perkawinan |
Max 8N / Min 2,4N per sirkuitMolex |
| Koplanaritas |
≤ 0,15 mm untuk ekor solder |
| Mengunci |
Dibangun-in PCB kunci peg + kunci polarisasi perumahan |
| Mitra Perkawinan |
Rumah wadah wanita seri 43025 |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
| Bahan perumahan |
LCP yang diisi kaca, UL94‐V‐0, Hitam, Glow‐Wire mampu ≥775°C GWIT |
| Bahan terminal |
Paduan tembaga |
| Opsi Plating-A |
Timah matte di atas nikel (penggunaan komersial umum) |
| Opsi Plating-B |
Emas selektif pada area kontak + timah pada ekor solder (keandalan tinggi) |
| Listrik nominal |
Max 8.5A per kontak (tergantung pada kawat gauge & kenaikan suhu) |
| Tegangan nominal |
600V AC/DC |
| Resistensi kontak maksimum |
≤ 10 mΩ |
| Min Resistensi Isolasi |
≥ 1000 MΩ |
| Dielektrik Tahan Tegangan |
1500V AC selama 1 menit, tidak ada kerusakan |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
| Suhu operasi |
-40 °C ~ +105 °C |
| Kepatuhan |
RoHS, REACH SVHC, Halogen Rendah opsional |
| Metode pemadatan |
Soldering gelombang / IR reflow kompatibel (through-hole pin) |
| Suhu puncak aliran balik |
Max 265 °C (10s batas tinggal) |
| Kondisi Penyimpanan |
5-30 °C, 40-70% RH, hindari gas korosif |
| Kemasan |
Tray / Tape & Reel tersedia untuk auto-insert |
Fitur Produk
- Jarak dua baris 3,0 mm, ujung pematatan sudut kanan melalui lubang, pelepasan kabel keluar horizontal
- Kunci polarisasi terintegrasi: hindari kawin terbalik, lindungi PCB & sabuk dari kerusakan
- Snap-in plastik penguncian peg: kuat mengunci header pada PCB, menahan getaran kejut
- Rumah plastik LCP berkinerja tinggi, tahan IR reflow soldering puncak suhu tinggi
- Berbagai pilihan plating: timah matte untuk proyek yang sensitif terhadap biaya; emas selektif untuk siklus tinggi / lingkungan korosif
- Desain pin yang terbungkus sepenuhnya, mencegah sirkuit pendek yang tidak disengaja oleh puing-puing asing
- Mitra kawin standar: 43025 seri wadah betina, ekosistem interkoneksi Micro‐Fit 3.0 lengkap
Keuntungan Produk
- Tata Layout yang Ramah: Lintas horisontal sudut lurus sangat mengurangi persyaratan ketinggian vertikal pada PCB, ideal untuk lemari sempit & kotak perangkat ramping
- Produksi Massal-Siap: Kontrol coplanarity yang ketat mengurangi tingkat cacat pengelasan; pelat & pengemasan gulungan mendukung jalur perakitan otomatis
- Biaya Fleksibel: Versi berlapis timah untuk peralatan konsumen yang sensitif terhadap biaya; berlapis emas selektif untuk peralatan industri / getaran tinggi yang tahan lama
- Desain Anti-Gagal: Kunci polarisasi + pin terbungkus + PCB kunci peg secara kolektif mencegah mis-plug, koneksi longgar dan risiko sirkuit pendek
- Kompatibilitas Ekosistem Penuh: Teman langsung dengan standar Micro-Fit3.0 43025 rumah perempuan, tidak ada upaya desain ulang untuk proyek berbasis Molex yang ada
- Tahan suhu tinggi: LCP rumah menghindari peleburan plastik selama gelombang / aliran kembali proses pengelasan, kurang perakitan tingkat penolakan
Aplikasi
- Otomatisasi industri: modul PLC, servo drive, pengontrol industri, koneksi sinyal daya sensor
- Datacom & jaringan: Router, switch, distribusi daya internal server kecil
- Elektronik konsumen: Peralatan rumah tangga, unit pasokan listrik, modul manajemen baterai
- Peralatan medis: Sambungan kabel internal perangkat medis non-implant
- Energi baru: Paket baterai daya kecil, papan kontrol pengisian
- Perangkat keras cerdas: IoT gateway, papan kontrol tertanam, kabel internal robotika
Panduan Pemilihan Pelanggan
- Pemilihan jumlah pin: Konfirmasi jumlah sirkuit; pilih 6P / 8P / 12P sesuai dengan skema Anda.
- Pemilihan plating:
- Timah matte: Lingkungan umum dalam ruangan, siklus kawin rendah (<30 kali), prioritas biaya
- Pemasangan emas selektif: Getaran tinggi, lingkungan lembab, siklus kawin berulang, peralatan industri umur panjang
- Catatan tata letak PCB: Ini adalah sudut kanan melalui header lubang, cadangan lubang kunci-peg pada jejak PCB; ketat mengikuti tata letak pin lembar data untuk menghindari pengelasan pendek.
- Pemeriksaan perkawinan: Harus dipasangkan dengan rumah wanita seri Micro‐Fit3.0 43025, TIDAK dicampur dengan seri non‐Micro‐Fit berpitch 3,0.
- Derating saat ini: Derat arus di bawah suhu sekitar yang tinggi; tidak menjalankan rating 8,5A penuh terus-menerus di atas 85 °C.
- Pengingat pertemuan: Jangan menggunakan kekuatan samping yang berlebihan setelah kawin; kunci kunci harus dimasukkan sepenuhnya ke lubang penentuan PCB.
