Pitch Hitam 2.54mm Konektor Header Kotak 2x5pin DIP Soket Pin Dua Baris Header & Rumah Kawat yang Dapat Disesuaikan

2.54mm Pitch Hitam 2x5pin Box Header Konektor DIP Soket Pin Dua Baris Header Kustomisasi & Housing Kabel

Sorotan

• Pitch standar industri 2.54mm 0.1'', pitch ganda 2x5Pin (10 posisi) pemasangan melalui lubang DIP, kompatibel langsung dengan rakitan kabel pita IDC arus utama
• Housing PBT hitam berselubung UL94V-0 dengan slot kunci anti-salah pemasangan, menghindari pemasangan terbalik & bengkoknya pin selama perakitan massal
• Kontak persegi kuningan mendukung opsi pelapisan emas/timah, transmisi sinyal stabil dalam kondisi getaran
• Kustomisasi penuh: panjang pin, pin yang hilang, ketebalan pelapisan, pencocokan housing kabel tersedia; sesuai RoHS & REACH untuk proyek global
• Penyolderan DIP melalui lubang yang kuat memberikan gaya penahan mekanis yang unggul untuk aplikasi PCB kelas industri

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Elektrikal

Panduan Lingkungan & Penyolderan

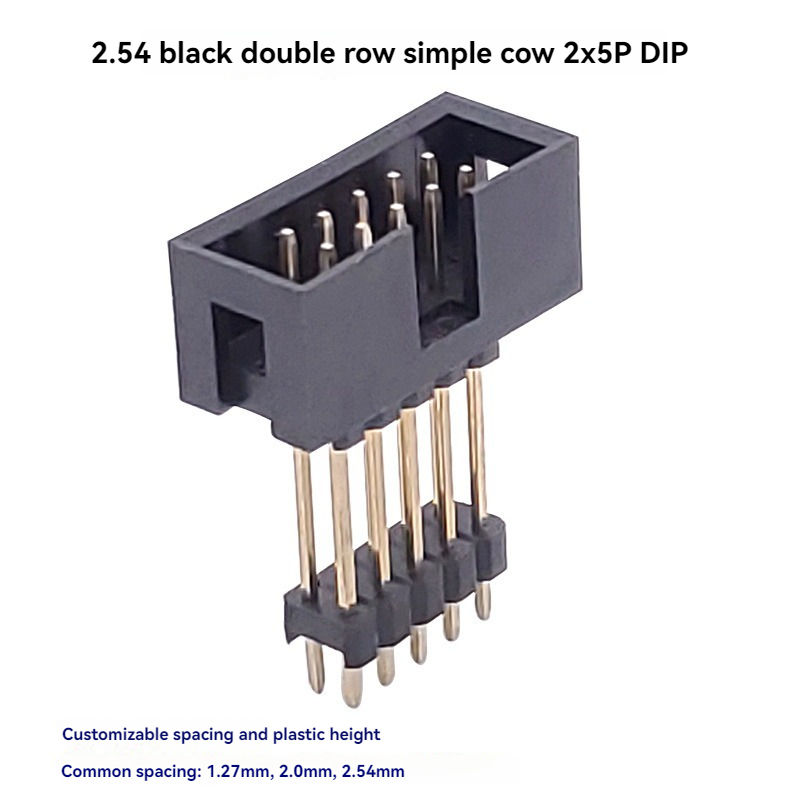

Header kotak 2x5Pin dual-row pitch 2.54mm (header berselubung) ini adalah konektor PCB male tipe DIP through-hole. Dilengkapi dengan selubung plastik pelindung dan kunci polarisasi, konektor ini dirancang untuk interkoneksi wire-to-board dan board-to-board, banyak dipasangkan dengan soket kabel pita IDC 2.54mm. Isolator tahan api hitam memastikan stabilitas produksi. Kami mendukung dimensi pin kustom, spesifikasi pelapisan, dan housing kabel yang cocok untuk memenuhi persyaratan prototipe, produksi massal, dan proyek OEM.

Fitur Produk

1. Pitch standar 2.54mm, dual-row 2x5P total 10 kontak, pemasangan PCB DIP straight through-hole
2. Housing berselubung melindungi pin dari deformasi selama penanganan, perakitan, dan transportasi
3. Slot kunci polarisasi bawaan untuk mencegah penyisipan terbalik, mengurangi risiko korsleting dalam produksi volume
4. Housing tahan api PBT hitam UL94V-0, rentang suhu operasi yang luas
5. Pin kontak kuningan persegi, berbagai alternatif pelapisan (timah, flash emas, emas selektif)
6. Sangat dapat disesuaikan: panjang pin, tata letak pin yang hilang khusus, ketebalan pelapisan yang disesuaikan, housing kabel yang cocok
7. Sesuai RoHS, REACH; cocok untuk alur kerja perakitan otomatis dan penyolderan manual
8. Interoperabilitas sempurna dengan konektor kabel pita datar IDC 2.54mm yang tersedia di pasaran

Keunggulan Produk

1. Perakitan anti-kesalahan: Selubung + kunci polarisasi menghilangkan kerusakan penyisipan terbalik, menurunkan tingkat cacat untuk produksi massal, dibandingkan dengan header pin yang tidak berselubung
2. Keandalan mekanis yang kuat: Penyolderan DIP melalui lubang memberikan penahanan PCB yang jauh lebih kuat daripada versi SMT, berkinerja baik dalam skenario guncangan & getaran
3. Kompatibilitas luas: Sepenuhnya cocok dengan soket kabel pita IDC 2.54mm yang tersedia secara komersial, memperpendek siklus pengadaan komponen untuk para insinyur
4. Kemampuan kustomisasi yang fleksibel: Mendukung panjang pin yang dimodifikasi, desain pin yang hilang, ketebalan emas variabel, dan mendukung housing kabel untuk permintaan proyek non-standar
5. Keseimbangan biaya-kinerja: Versi berlapis timah untuk perakitan produk akhir sekali pakai, hemat biaya; varian berlapis emas untuk antarmuka pengujian berulang / port debug; platform nomor suku cadang tunggal mencakup berbagai tingkatan biaya
6. Kontrol kualitas yang konsisten: Inspeksi dimensi yang ketat pada pin persegi dan posisi kunci housing untuk menjamin konsistensi pemasangan dari batch ke batch

Aplikasi

• Modul kontrol industri, antarmuka sinyal periferal PLC
• Perangkat IoT, interkoneksi internal gateway & sensor
• Peralatan bantu medis (non-implan), jig uji & pengukuran
• Peralatan otomasi, transfer sinyal driver servo
• Elektronik konsumen, koneksi papan utama peralatan rumah tangga
• Robotika, perangkat keras pemantauan keamanan
• Papan prototipe, kit pengembangan, peralatan elektronik pendidikan

Opsi Kustomisasi

1. Tipe pemasangan: Pilih versi lurus DIP ini saat memasangkan konektor secara vertikal dari sisi atas PCB; pilih varian sudut kanan jika kabel keluar secara horizontal dari tepi PCB
2. Pilihan pelapisan:
   • Pelapisan timah: Terbaik untuk perakitan produk akhir sekali pakai, hemat biaya
   • Flash emas / emas selektif: Pilih untuk antarmuka pengujian, port debug, modul yang memerlukan sering pasang-lepas
3. Konfirmasi pasangan pemasangan: Saat mendesain PCB, verifikasi pasangan pemasangan adalah soket pita IDC 2.54mm standar; jangan hanya mengandalkan nilai pitch, periksa kembali garis besar housing dan posisi kunci
4. Kustom pin-panjang: Panjang pin standar untuk PCB 1.6 mm; beri tahu kami jika Anda memerlukan pin melalui lubang yang lebih panjang / lebih pendek untuk papan sirkuit tebal atau tipis
5. Kondisi lingkungan: Untuk lingkungan industri dengan getaran tinggi, prioritaskan header kotak DIP daripada header pin yang tidak berselubung untuk perlindungan anti-salah pemasangan yang lebih baik
6. Tata letak khusus: Hubungi tim teknik kami jika Anda memerlukan susunan pin yang hilang atau posisi takik kunci yang disesuaikan
