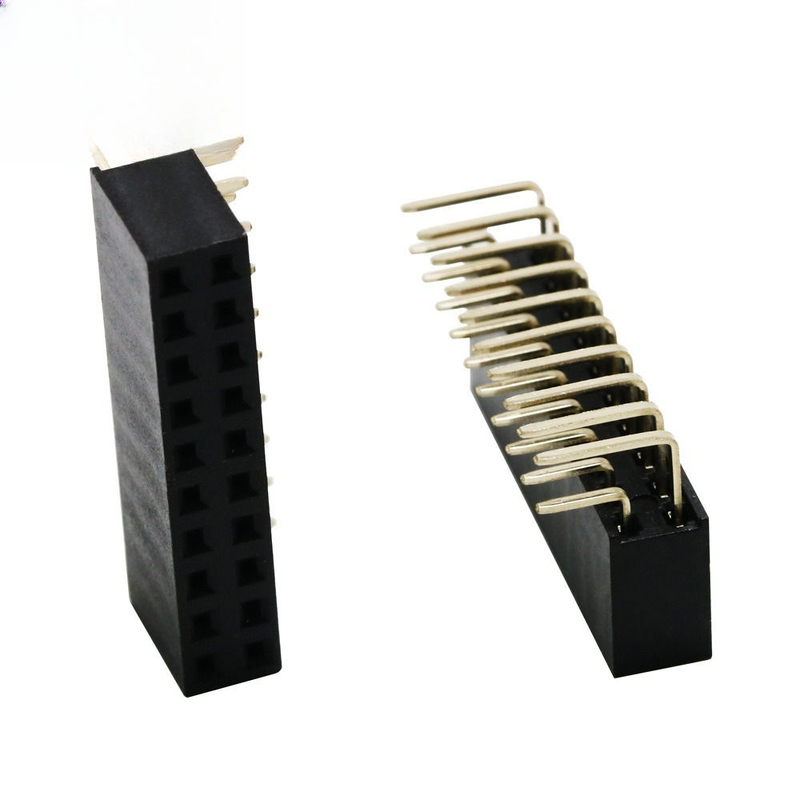

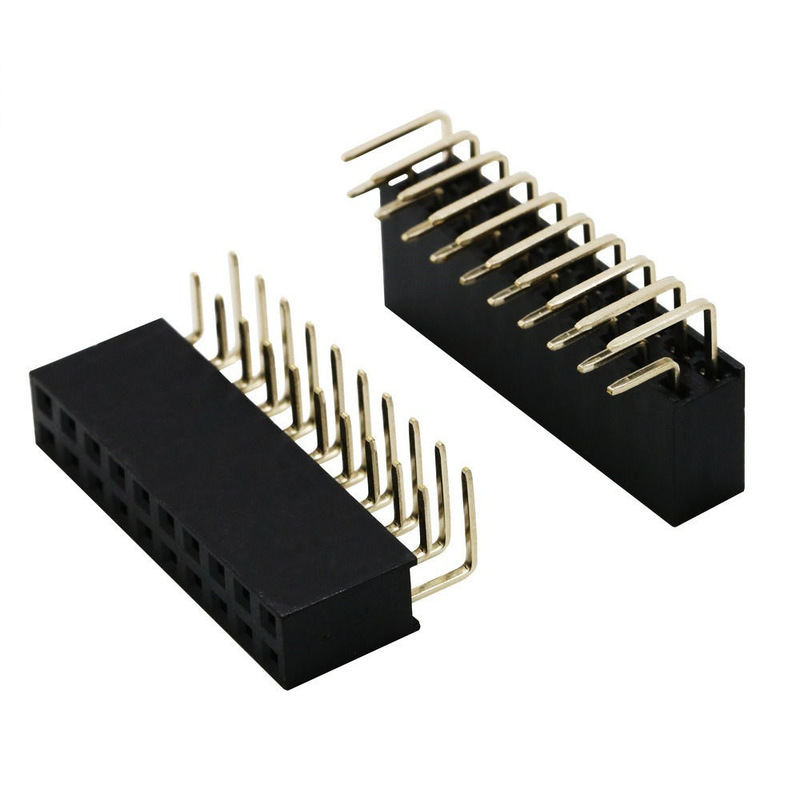

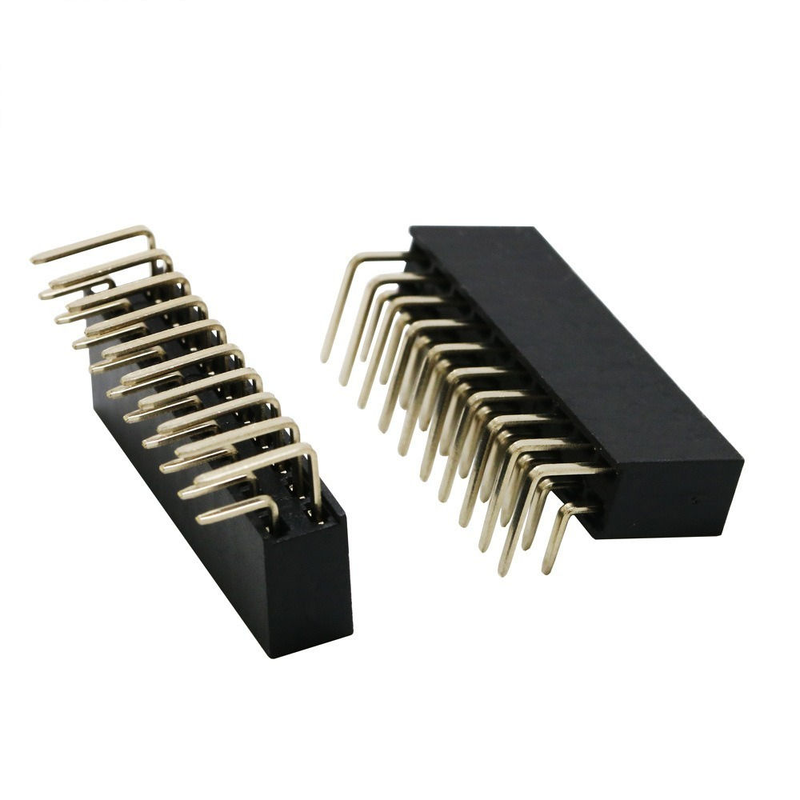

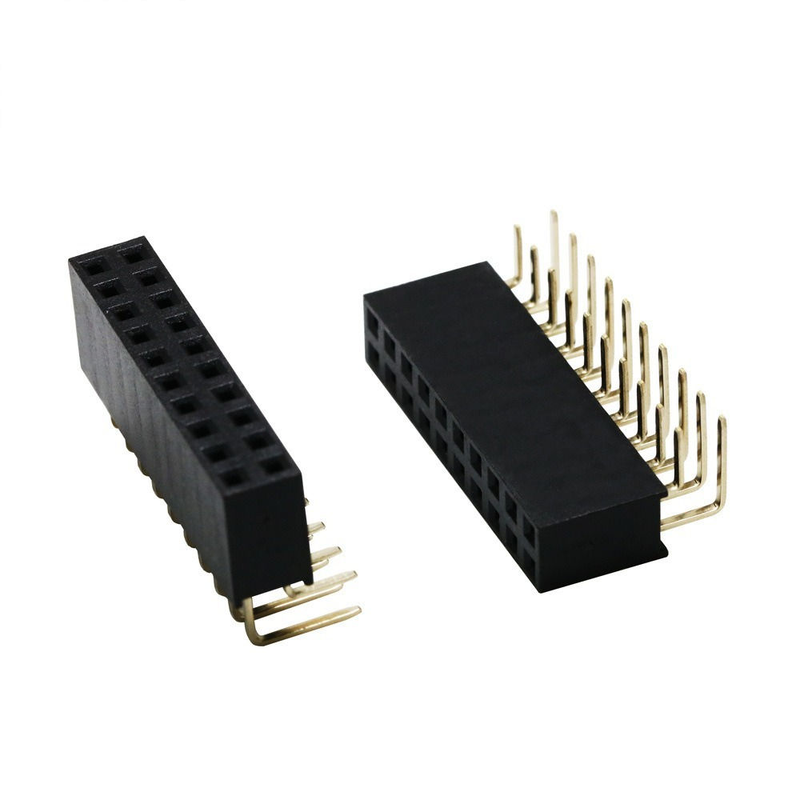

2X10P 20P Header Betina Baris Ganda Pitch 2.54mm Pin Bahan PBT Kontak Perunggu Fosfor

2X10P 20P Header Betina Baris Ganda Pitch 2.54mm Pin Bahan PBT Kontak Perunggu Fosfor

Sorotan

• Header betina sudut siku 20 posisi 2 baris, pitch standar industri 2,54 mm (0,100 inci), kompatibel dengan header pin jantan 2,54 mm arus utama
• Kontak balok ganda perunggu fosfor: gaya pegas stabil, resistansi kontak rendah, masa pakai siklus pemasangan yang lama, unggul dari kontak kuningan biasa di bawah getaran & siklus suhu
• Isolator PBT hitam tahan api UL94-V0, ketahanan panas yang baik untuk proses penyolderan gelombang, deformasi rumah yang lebih sedikit selama perakitan produksi massal
• Terminasi bengkok sudut siku untuk perutean PCB-ke-PCB horizontal / papan-ke-kabel, menghemat ruang selubung vertikal; pelapisan & jumlah pin yang dapat disesuaikan untuk proyek OEM
• Sesuai RoHS & REACH, konsistensi batch yang stabil, mendukung pesanan prototipe batch kecil & manufaktur bervolume tinggi

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Penyolderan

Fitur Produk

1. Baris ganda 2×10P (total 20 pin), pitch 2,54 mm, terminasi through-hole bengkok sudut siku untuk perakitan horizontal
2. Struktur kontak balok ganda perunggu fosfor, mempertahankan tekanan kontak yang andal dalam skenario guncangan & getaran
3. Isolator PBT peringkat UL94-V0, stabilitas termal yang sangat baik terhadap panas solder, anti-retak di bawah ayunan suhu
4. Beberapa pilihan pelapisan: timah di atas nikel untuk sinyal umum; flash emas di atas nikel untuk aplikasi lingkungan kelembaban tinggi / keandalan tinggi
5. Antarmuka pin pemasangan persegi standar 0,64 mm, dapat dioperasikan dengan seri header pin 2,54 mm arus utama global
6. Sesuai RoHS, jumlah pin yang dapat disesuaikan, ketebalan pelapisan, pasak penentu sesuai persyaratan gambar pelanggan

Keunggulan Produk

1. Peningkatan Keandalan Kontak: Kontak pegas perunggu fosfor vs kuningan biasa, ketahanan relaksasi tegangan yang lebih baik; gaya pegas kontak tetap konsisten setelah pemasangan berulang, mengurangi risiko kegagalan sinyal intermiten pada peralatan getaran.
2. Rumah yang Ramah Perakitan: Bahan PBT tahan terhadap suhu penyolderan gelombang tinggi; tingkat deformasi rumah rendah selama produksi massal, tingkat pengerjaan ulang PCB lebih rendah dibandingkan alternatif nilon murah.
3. Tata Letak Hemat Ruang: Desain bengkok sudut siku mewujudkan interkoneksi horizontal, ideal untuk perangkat dengan ketinggian internal vertikal terbatas; desain struktur mekanis yang fleksibel untuk selubung Anda.
4. Kompatibilitas Lintas Merek: Sepenuhnya cocok dengan header jantan standar industri 2,54 mm; tidak perlu modifikasi tambahan saat mengganti padanan merek lain.
5. Ketentuan Komersial Fleksibel: Mendukung MOQ kecil prototipe, optimalisasi biaya volume massal; ketebalan pelapisan, pasak penentu, dan modifikasi jumlah pin tersedia untuk proyek kustom.

Aplikasi

• Papan kontrol industri, modul periferal PLC, transmisi sinyal sensor
• Perangkat keras IoT, gateway, papan pengembangan tertanam
• Perangkat rumah pintar, PCB kontrol rumah tangga
• Peralatan uji & pengukuran, interkoneksi sinyal internal instrumen
• Elektronik bantu otomotif, koneksi sinyal modul catu daya
• PCB sinyal non-kritis medis, papan sub kontrol robotika

Opsi Kustomisasi

1. Konfirmasikan arah pemasangan: ini adalah tipe sudut siku bengkok 90 derajat; pilih tipe lurus jika pemasangan masuk atas vertikal diperlukan.
2. Verifikasi pasangan pemasangan: harus dipasangkan dengan header jantan pin persegi standar 2,54 mm (ukuran pin 0,64 mm).
3. Pilih pelapisan:
   • Timah-nikel: hemat biaya untuk aplikasi sinyal dalam ruangan umum
   • Pelapisan emas-nikel: pilih untuk lingkungan kelembaban tinggi, getaran, atau peralatan dengan harapan hidup lama
4. Catatan PCB: rancang bantalan through-hole yang sesuai dengan jejak pin bengkok; jaga suhu & waktu penyolderan dalam kisaran yang ditentukan untuk menghindari pelelehan PBT.
5. Jika Anda memerlukan pasak penentu, jumlah pin khusus, atau ketebalan pelapisan khusus, kirimkan gambar Anda kepada kami untuk penawaran.
