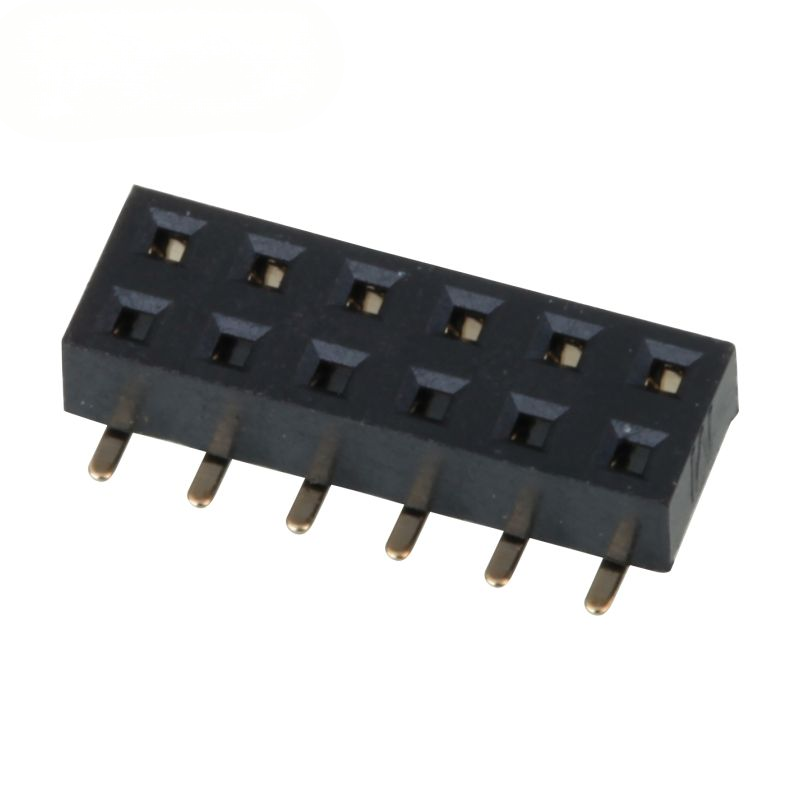

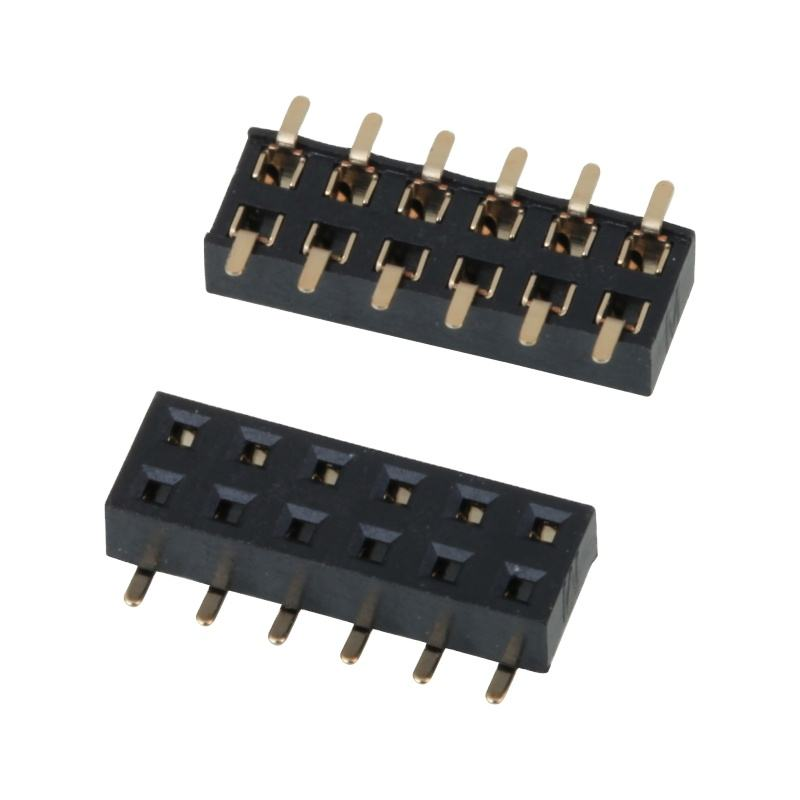

SMD 2.0mm Connector Female Header Dual Row Bottom Entry Gold Plated Pin Female Header

Header Female SMD 2.0mm Konektor Baris Ganda Entri Bawah Pin Berlapis Emas Header Female

Sorotan

• Desain SMT baris ganda entri bawah menghemat ruang PCB sisi atas, ideal untuk tata letak papan bertumpuk yang ringkas
• Pitch 2.0mm, menyeimbangkan pengurangan jejak dan ketahanan mekanis dibandingkan standar 2.54mm
• Pin kontak berlapis emas: resistansi kontak rendah, anti-oksidasi, transmisi sinyal stabil untuk operasi jangka panjang
• Housing PA6T suhu tinggi UL94V-0, mendukung penyolderan reflow, pengemasan tape-reel untuk jalur perakitan otomatis
• Kustomisasi jumlah pin yang luas: 2x2 hingga 2x40 posisi, tinggi pin OEM & ketebalan pelapisan tersedia
• Sesuai RoHS / REACH, memenuhi persyaratan elektronik industri global

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Elektrikal

Panduan Lingkungan & Penyolderan

Fitur Produk

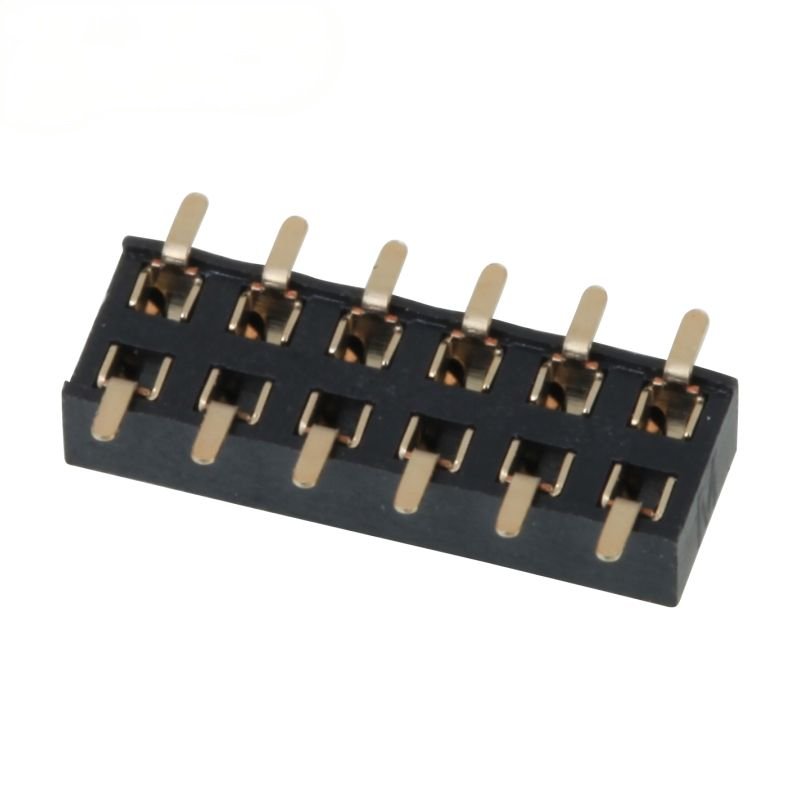

1. Terminal SMT gull-wing entri bawah; tidak ada pin yang terekspos di atas housing, menghindari interferensi komponen pada lapisan atas PCB
2. Tata letak baris ganda, pitch 2.0mm, jumlah pin yang dapat dikonfigurasi dari 2x2 hingga 2x40 posisi
3. Kontak: dasar paduan kuningan dengan pelapisan emas-di-atas-nikel; ketebalan emas yang dapat disesuaikan (3μin ~ 30μin)
4. Housing: termoplastik PA6T suhu tinggi, tahan api UL94V-0, warna hitam, tahan terhadap guncangan termal reflow
5. Pengemasan tape-and-reel standar; pengemasan tabung opsional untuk produksi prototipe & batch kecil
6. Konsistensi dimensi yang ketat; gaya pasangan yang stabil, mengurangi risiko koneksi intermiten setelah siklus pasang-lepas berulang

Keunggulan Produk

1. Nilai unik SMT entri bawah: Tidak ada pin yang menonjol di atas housing. Desainer dapat menempatkan komponen sensitif ketinggian langsung di atas area konektor, sangat meningkatkan fleksibilitas tata letak PCB bertumpuk yang ringkas dibandingkan dengan header SMD entri atas vertikal
2. Kontak berlapis emas mencegah oksidasi; berkinerja andal di lingkungan industri yang lembab, menurunkan tingkat kegagalan lapangan untuk sirkuit sinyal.
3. Housing suhu tinggi PA6T menghilangkan risiko pelelehan/deformasi selama reflow bebas timbal, kompatibel dengan jalur produksi SMT standar, tidak memerlukan penyesuaian proses khusus.
4. Rentang jumlah pin yang luas + ketebalan pelapisan yang dapat disesuaikan, mendukung proyek R&D prototipe dan OEM volume massal.
5. Gaya pasangan yang stabil: tidak terlalu longgar sehingga menyebabkan kontak buruk atau terlalu ketat sehingga menimbulkan kesulitan perakitan.
6. Inspeksi dimensi keluar yang ketat, jejak yang konsisten; pembuatan pustaka jejak yang mudah untuk desain PCB Anda.

Aplikasi

• Papan kontrol industri & modul gateway IoT
• Komputasi tertanam, interkoneksi bantu papan tunggal
• Perangkat keras rumah pintar, modul sensor
• Peralatan elektronik bantu medis
• Perangkat keras periferal jaringan
• Rakitan elektronik non-keselamatan interior otomotif
• Elektronik konsumen, modul periferal tampilan

Opsi Kustomisasi

1. Konfirmasi jumlah pin: pilih posisi baris ganda (2xN) sesuai dengan jumlah saluran sinyal/daya Anda.
2. Arah pemasangan: pilih iniSMD entri bawahketika Anda membutuhkan tonjolan pin nol di sisi atas PCB; jangan pilih jika Anda memerlukan penyolderan through-hole.
3. Persyaratan pelapisan:
   • Perangkat konsumen sinyal / dalam ruangan: flash emas (3μin ~6μin) untuk keseimbangan biaya
   • Lingkungan industri kelembaban tinggi: pilih ketebalan emas yang lebih tinggi ≥10μin
4. Kondisi reflow: ikuti profil penyolderan kami; jangan melebihi suhu puncak 245℃.
5. Pasangan pasangan: harus sesuai dengan header pin pria pitch standar 2.0mm; verifikasi ketinggian pasangan mekanis sebelum pesanan massal.
6. Pengemasan: pilih tape-reel untuk SMT otomatis; tabung untuk prototipe laboratorium.
