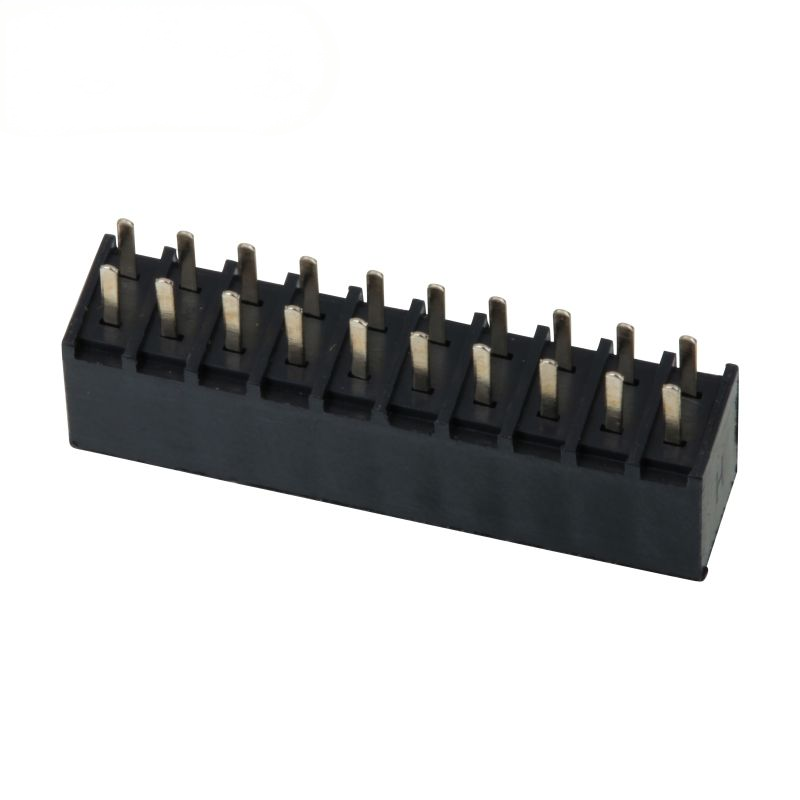

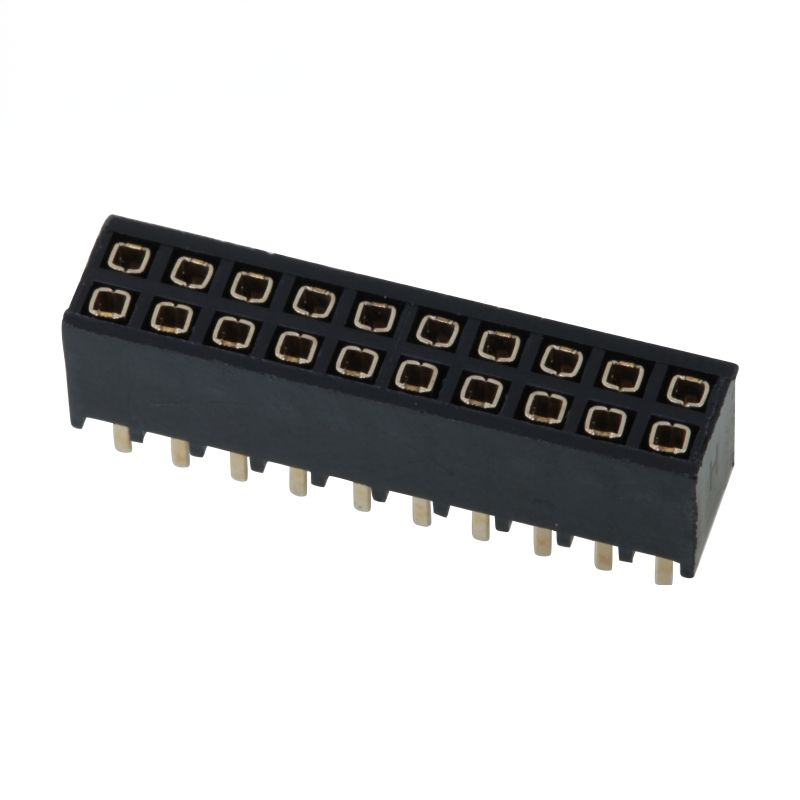

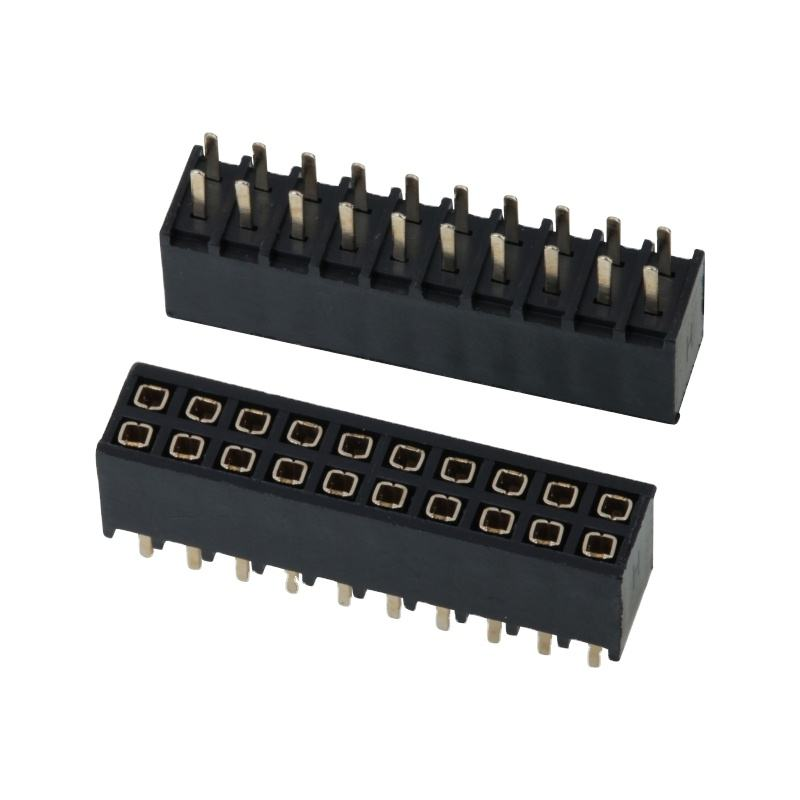

Konektor Strip Pin Soket Header Female Lurus Baris Ganda Pitch 2.54 mm DIP Female Header

Header Betina DIP 2.54 mm Pitch Baris Ganda Header Betina Lurus Soket Pin Strip Konektor

Sorotan

• Pitch standar industri 2.54 mm (0.100") header betina lubang tembus baris ganda DIP, interoperabilitas penuh dengan header pin jantan standar 2.54 mm
• Terminal kontak perunggu fosfor, pelapisan emas/timah opsional, kontak stabil di bawah getaran & penyambungan yang sering
• Rumah PBT suhu tinggi UL94-V0, kompatibel dengan proses penyolderan gelombang & pengerjaan ulang manual
• Rentang jumlah pin lebar 2x2P-2x40P, tinggi ekor pin / isolator khusus tersedia untuk proyek OEM
• Sesuai RoHS & REACH, solusi interkoneksi penumpukan & prototipe board-to-board yang hemat biaya

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Penyolderan

Fitur Produk

1. Pemasangan lubang tembus vertikal lurus baris ganda, penahan mekanis PCB yang kuat terhadap guncangan & getaran
2. Pitch standar 2.54 mm, sepenuhnya kompatibel dengan jejak header pin jantan 2.54 mm arus utama dan komponen siap pakai
3. Kontak pegas perunggu fosfor mempertahankan gaya kontak yang konsisten selama siklus penyambungan, menahan kelonggaran kontak
4. Isolator PBT hitam tahan api UL94-V0, tahan terhadap tekanan termal penyolderan gelombang tanpa deformasi
5. Opsi pelapisan fleksibel: berlapis timah untuk penggunaan umum; pelapisan nikel-di bawah-emas untuk kinerja anti-oksidasi di lingkungan yang keras
6. Cakupan jumlah pin: 2x2P hingga 2x40P; panjang ekor pin dan tinggi housing khusus didukung
7. Sesuai RoHS/REACH, dikirim dalam kantong atau kotak curah untuk perakitan bervolume tinggi

Keunggulan Produk

1. Retensi PCB yang kuat: Penyolderan lubang tembus DIP memberikan stabilitas mekanis yang jauh lebih baik daripada header SMT untuk peralatan yang rentan terhadap getaran, mencegah konektor terlepas dari PCB.
2. Kompatibilitas ekosistem penuh: Pitch standar industri 2.54 mm mengurangi risiko pengadaan komponen; pengganti langsung untuk produk setara arus utama di pasaran.
3. Tata letak kepadatan tinggi baris ganda: Desain baris ganda menampung lebih banyak saluran sinyal dalam jejak PCB yang lebih pendek dibandingkan solusi baris tunggal, menghemat ruang papan.
4. Solusi pelapisan ganda: Varian berlapis timah mengontrol biaya BOM untuk produk kelas komersial; opsi berlapis emas mengurangi oksidasi untuk perangkat masa pakai lama di luar ruangan / kelembaban tinggi.
5. Iterasi proyek cepat: Jumlah pin standar siap pakai untuk prototipe cepat; dimensi khusus tersedia untuk produksi massal OEM.
6. Ramah perakitan: Isolator tahan terhadap distorsi panas solder gelombang, tingkat penolakan perakitan lebih rendah pada jalur produksi solder SMT / gelombang.

Aplikasi

• Papan kontrol industri, modul periferal PLC
• Sistem tertanam, komputer papan tunggal, papan pengembangan
• Gerbang sensor IoT, perangkat keras rumah pintar
• Peralatan uji & pengukuran
• Modul kontrol bantu robotika
• Elektronik bantu interior otomotif
• Modul sinyal medis non-kritis
• Elektronik konsumen, prototipe & peralatan DIY

Opsi Kustomisasi

1. Konfirmasi konfigurasi pin: Tentukan jumlah total pin (2xN), tata letak baris ganda; verifikasi pitch header jantan yang cocok dan jarak antar baris secara ketat pada 2.54 mm.
2. Pemeriksaan pemasangan: Pilih versi lurus DIP ketika ketahanan guncangan mekanis yang kuat diperlukan; pilih varian sudut kanan jika penyambungan samping diperlukan.
3. Pemilihan pelapisan:
   • Pelapisan timah: perangkat komersial dalam ruangan, lingkungan kelembaban normal, proyek sensitif biaya.
   • Pelapisan emas: luar ruangan, kelembaban tinggi, masa pakai lama, skenario sering colok-cabut.
4. Validasi jejak PCB: Konfirmasikan diameter lubang PCB sesuai dengan dimensi pin DIP; periksa tinggi isolator untuk menghindari interferensi mekanis dengan komponen di sekitarnya.
5. Pencocokan termal: Jika proses penyolderan gelombang diterapkan, konfirmasikan bahan isolator memenuhi persyaratan suhu penyolderan.
6. Persyaratan khusus: Kirim gambar untuk panjang ekor pin non-standar, tinggi isolator atau jumlah pin khusus.
