2.0mm Pitch Female Pin Header SMT 2*9pin Double Rows Pin Header Connector

Sorotan

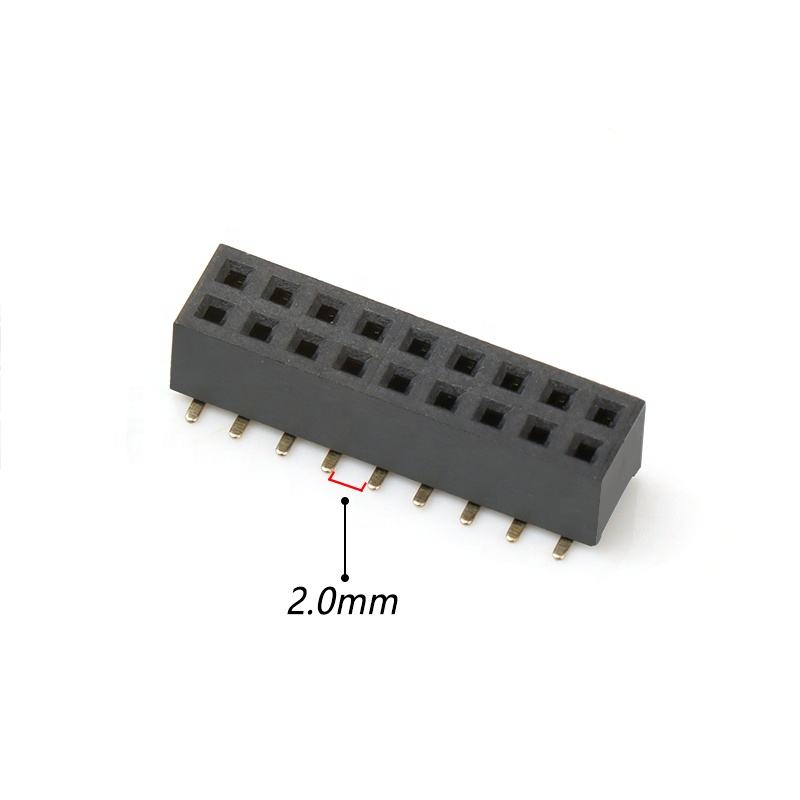

• 2.0mm pitch, dual-row 2×9Pin SMT surface-mount design, menghemat jejak PCB vs 2,54mm
• Rumah PA6T suhu tinggi, kompatibel dengan jalur perakitan pemasangan reflow standar

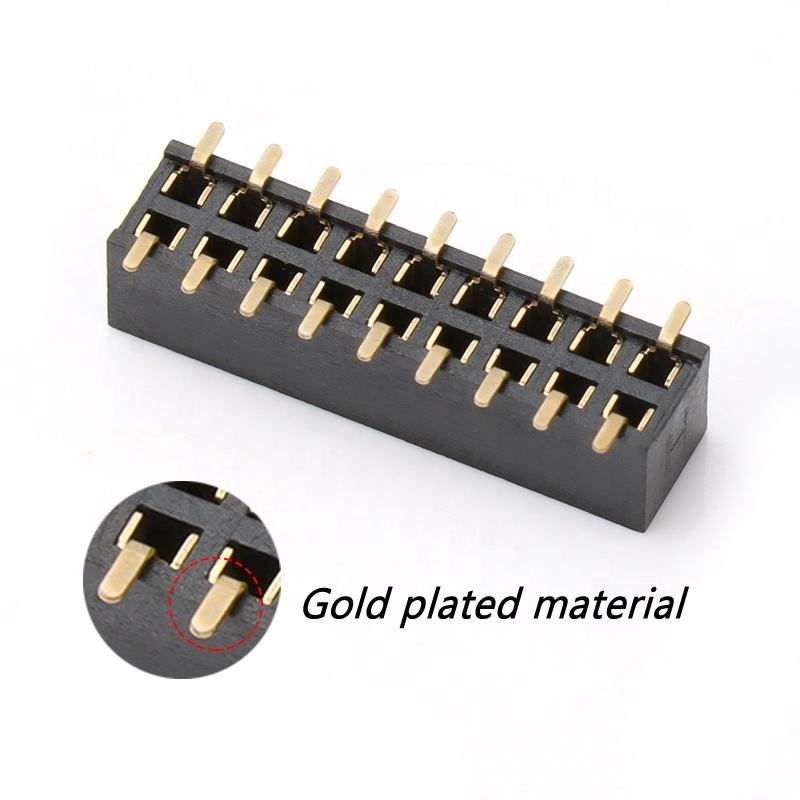

• Kontak fosfor-perunggu, pilihan plating emas, sinyal stabil & resistensi kontak rendah
• Jarak standar, penggantian drop-in untuk setara industri utama
• RoHS & REACH sesuai; kemasan baki untuk produksi massal SMT bervolume besar

Pin header adalah konektor logam kaku yang dilas ke papan sirkuit dan menempel untuk menerima koneksi dari soket wanita.atau headers) adalah laki-laki menurut definisi, setara perempuan juga cukup umum, dan kita menyebutnya sebagai kepala wanita (FH) atau konektor header.
Pitch:1.27mm/2.0mm/2.54mm
Bahan: Bahan Isolator: PA6T/PBT
Bahan kontak: Kuningan/Fosfor Perunggu
Bentuk: melengkung/lurus
Pin:2-40Pin
Ketinggian:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Pemanasan

Fitur Produk

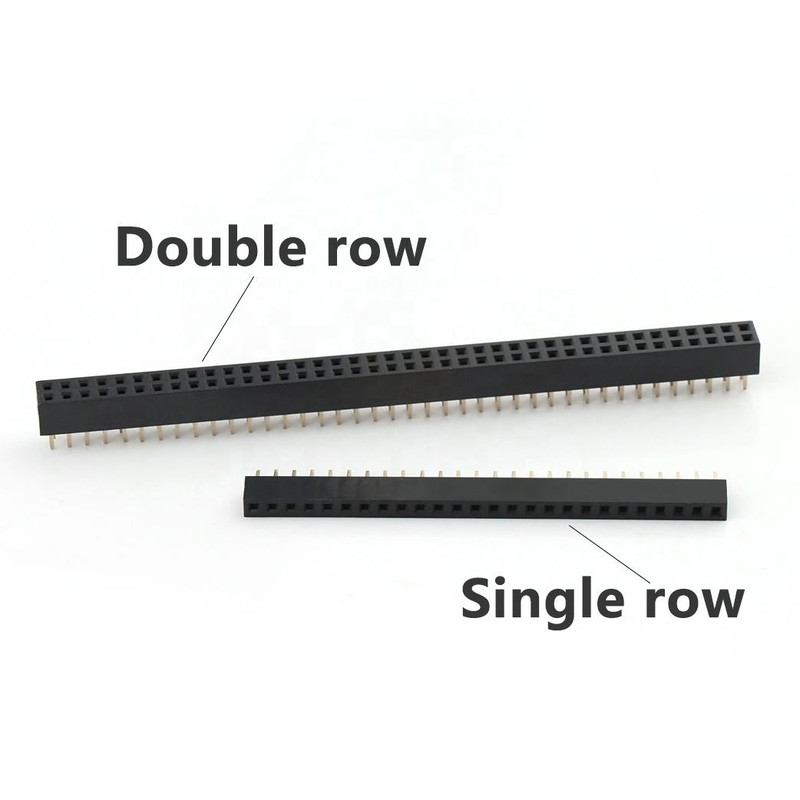

1. Konfigurasi 2×9Pin baris ganda, 18 posisi kontak total untuk transmisi sinyal multi-saluran
2. Profil SMT permukaan-mount, cocok dengan perakitan aliran balik otomatis; tidak diperlukan pengeboran PTH
3. Isolator PA6T UL94V-0 suhu tinggi, tahan deformasi termal selama proses reflow
4. Terminal kontak fosfor-perunggu menawarkan kinerja pegas yang baik untuk siklus kawin berulang
5. Opsi plating yang fleksibel: flash emas/timah di atas nikel untuk menyeimbangkan biaya dan ketahanan korosi
6. Pola tanah PCB standar, impor perpustakaan mudah untuk Altium, KiCad, Cadence
7. Warna kotak hitam; pengemasan baki untuk produksi SMT pick-and-place berkecepatan tinggi
8. Memenuhi RoHS dan REACH untuk akses pasar global

Keuntungan Produk

1. Tata letak hemat ruang: Pitch 2,0 mm mengurangi area PCB yang diduduki dibandingkan dengan header 2,54 mm tradisional, ideal untuk perangkat keras tertanam yang kompak.
2. Cocok untuk produksi massal: Desain SMT yang dikemas dengan tray bekerja dengan lancar dengan mesin pick-and-place, mengurangi biaya tenaga kerja perakitan.
3. Kinerja kontak yang andal: Terminal fosfor-perunggu mempertahankan kekuatan pegas yang stabil setelah plug-in berulang, menghindari kesalahan sinyal intermiten.
4. Kemudahan teknik: Jarak standar, perpustakaan PCB siap pakai, memperpendek siklus validasi perangkat keras.
5. Pemasangan biaya yang fleksibel: pilih plating timah untuk aplikasi sinyal umum; plating emas untuk lingkungan kerja getaran tinggi / kelembaban tinggi.
6. Kemampuan bergantian: pin-to-pin kompatibel dengan komponen yang setara dengan pasar utama, mendukung penggantian BOM tanpa desain ulang.

Aplikasi

• Papan kontrol tertanam & modul gerbang IoT
• Perangkat keras industri sensor & pengambilalihan data
• Peralatan kontrol bantu medis
• Smart home controller PCBA
• LCD / layar papan antarmuka periferal
• Interkoneksi internal instrumen pengujian dan pengukuran
• Pemasok elektronik non-keamanan untuk interior mobil

Opsi kustomisasi

1. Konfirmasi pitch: pilih ketat 2.0mm kawin kepala jantan; mencampur dengan pitch 2.54mm akan menyebabkan kerusakan perakitan.
2. Jenis pemasangan: pilih versi SMT ini jika proyek Anda membutuhkan pemrosesan SMT penuh; pilih jenis lubang melalui jika pengelasan manual dominan.
3. Pilihan pelapis:
   • Tin-nikel: untuk sirkuit sinyal kelembaban normal dalam ruangan, hemat biaya.
   • Plating flash emas: untuk skenario kerja di luar ruangan, getaran intensif atau kelembaban tinggi.
4. Peringatan termal: Desain pad PCB harus mengikuti pola tanah yang direkomendasikan; hindari sirkuit pendek pad selama aliran kembali.
5. Batas arus: masing-masing pin maksimal 2A; jangan digunakan untuk rangkaian catu daya berat di luar parameter nominal.
6. Periksa perpaduan: periksa total 18 pin (2×9) yang diperlukan; hubungi kami untuk kustomisasi jika Anda membutuhkan jumlah pin lainnya.
